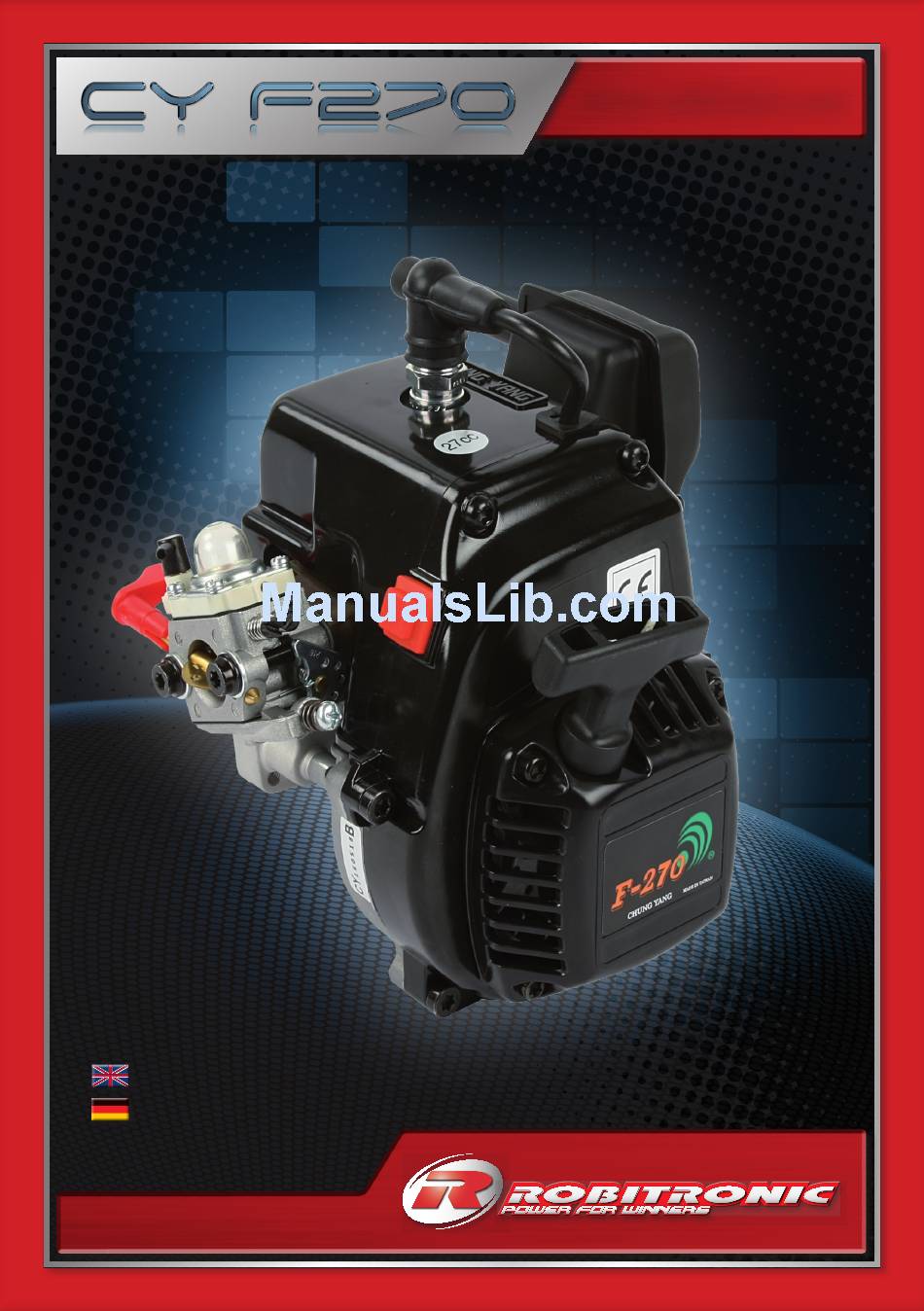

- Page 1 Operating manual Bedienungsanleitung...
- Page 2 (checking and handling) before we send the items back. Repairs that are not covered by warranty have to be paid for in advance. Robitronic cannot be held responsible for any damages that emerge from or are caused by, directly nor indirect the use or misuse of this product or its accessories.
-
Page 3: Operation
motor Cy F27O Required accessories (not included) ` airfilter ` airfilter oil Example: 10ml oil mixed with 250ml Fuel ` two-stroke gasoline mixed with synthetic oil (1:25) ` fuel bottle Operation ` Exhaust fumes are highly toxic. Never operate the engine in closed spaces. ` Mind the break-in procedure for this motor ` Make sure that the air filter is clean and well-oiled. -
Page 4: Setting The Carburetor
motor Cy F27O Caution! Do not pull the pullstart cord to its full length, as this could damage the pull starter. Only pull about ¾ of the cord. (try slowly with the ignition disengaged first!) Never use the pullstart mechanism with force. ` If the engine stalls immediately after firing up, close the choke and pull the starter cord until the engine fires. - Page 5 motor Cy F27O Setting the idle-mixture needle (D) ` Allow the engine to warm up. ` If the engine responds poorly to throttle input, the idle-mixture is too lean. ` Richen the mixture as you slowly turn the idle-mixture needle anti-clockwise in 1/8 increments ` If the engine responds to throttle input with stuttering and smoke plumes from the exhaust, the idle-mixture is too rich.
-
Page 6: Maintenance Chart
motor Cy F27O Maintenance Chart Items Every 100 Action Before use Every 25 hours Note hours Leakage, Damage/Crack Check Idling Speed Check/Adjust Air-cleaner Replace if Check/Cleaning necessary Spark Plug (gap) Replace if Check/Adjust necessary Cylinder (barrel) Replace if Checking/Cleaning necessary Piston, Ring Replace if Checking/Cleaning... -
Page 7: Declaration Of Conformity (Doc)
/ or incorrect operation or in any way connected. Declaration of Conformity (DOC) Hereby, the manufacturer declares that this product is in compliance with the essential requirements and other relevant provisions of Directives. The declaration of conformity may be consulted at www.robitronic.com... - Page 8 Bearbeitungsgebühr verrechnet bevor wir das Produkt zurücksenden. Reparaturen die nicht unter die Garantieleistung fallen, müssen vor der Reparaturdurchführung bezahlt werden. Robitronic übernimmt keinerlei Haftung für Beschädigungen und Ausfälle, die direkt oder indirekt durch die Folge von sach- oder unsachgemäßen Gebrauch dieses Produktes und dessen benötigten Zubehörpro- dukte und Chemikalien die zum Betrieb erforderlich sind, entstehen.
-
Page 9: Betrieb
motor Cy F27O Benötigtes Zubehör (nicht im Lieferumfang enthalten) ` Luftfilter ` Luftfilteröl ` Zweitakt-Gemisch 1:25 - 100% synthetisches Öl/Kraftstoff mit Super oder Super Plus Kraftstoff ` Tankflasche Beispiel: 10ml Öl vermischt mit 250ml Kraftstoff Betrieb ` Abgase sind hochgiftig. Betreiben Sie den Motor nie in geschlossenen Räumen. ` Beachten Sie die Einlaufvorschriften für den Motor. -
Page 10: Motor Abstellen
motor Cy F27O Achtung! Seilzugstarter nicht bis zum Anschlag sondern immer nur etwa 3/4 der Länge herausziehen! Ermitteln Sie die Länge des Seilzuges durch langsames Herausziehen ohne Zündung! Seilzugstarter niemals mit Gewalt herausziehen! ` Wenn der Motor gleich nach dem ersten Anspringen wieder ausgeht, schließen Sie die Choke-Klappe und ziehen Sie den Seilzugstarter erneut durch, bis der Motor wieder läuft. - Page 11 motor Cy F27O Einstellen der Leerlauf-Gemischschraube (D) ` Bringen Sie den Motor auf Betriebstemperatur. ` Nimmt der Motor schlecht Gas an, ist das Leerlaufgemisch zu mager. ` Stellen Sie das Gemisch „fetter“ indem Sie die Leerlauf-Gemischschraube schrittweise in 1/8 Schritten nach links (gegen den Uhrzeigersinn) drehen.
-
Page 12: Motor Startet Nicht
motor Cy F27O Wartungstabelle Vor jeder Alle 25 Alle 100 Prüfgegenstand Maßnahme Hinweis Fahrt Stunden Stunden Undichtheit, Beschädigung Prüfen Leerlaufdrehzahl Prüfen/Einstellen Luftfilter Prüfen/Reinigen Ev, erneuern Zündkerzenabstand Prüfen/Einstellen Ev, erneuern Zylinderkopf Prüfen/Reinigen Ev, erneuern Kolben, Kolbenring Prüfen Ev, erneuern Auspuff, Schrauben Prüfen/Reinigen Ev, erneuern Kugellager... -
Page 13: Konformitätserklärung (Doc)
Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen. Konformitätserklärung (DOC) Hiermit erklärt der Hersteller, dass sich das Produkt in Übereinstimmung mit den grundlegenden Anfor- derungen und den übrigen einschlägigen Bestimmungen der Richtlinien befindet. Die Konformitätserklä- rung kann unter folgender Adresse gefunden werden: www.robitronic.com... - Page 14 Cy F27O CY F270 engine overview Explosionsdarstellung CY F270 Motor...
- Page 15 motor Cy F27O...
- Page 16 motor Cy F27O Position Artikelnr. Text CYFS001 Zylinder - F270 Cylinder - F270 CYFS002 Dichtung (Zylinder) Gasket (Cyinder) 03/07/019 CYFS003 Schraube - M5x20mm (Zylinder / Isolator / Fan Bolt - 5*20 (Cylinder / Insulator / Abdeckung) 4 Stück Fan Cover) 4 pcs. CYFS004 Dichtung (Intake) Gasket (Intake)
- Page 17 motor Cy F27O CYFS040 Scheibe Chunk CYFS041 Platte Plate CYFS042 Druck Feder Pressure Spring CYFS043 Sperrhaken Ratchet CYFS044 Aufrollabdeckung kompl. Reel cover compl. CYFS045 Seil Rope CYFS046 Seilzugstartergriff Handle CYFS047 Seilzugstarter Abdeckung Recoil Cover CYFS049 Schwung / Lüfterrad Flywheel (Rotor) CYFS050 Keil CYFS051...
- Page 18 motor Cy F27O...
- Page 19 motor Cy F27O...
- Page 20 Cy F27O Robitronic Electronic Ges.m.b.H Brunhildengasse 1/1 | A -1150 Wien | Österreich Tel.: +43 1-982 09 20 | Fax: +43 1-982 09 21 www.robitronic.com Technische Änderungen sowie Änderungen in Ausstattung und Design vorbehalten.
