Related Manuals for Lydsto XD-CCJQR03A
Summary of Contents for Lydsto XD-CCJQR03A
- Page 1 Lydsto Window Cleaning Robot Instruction Manual Please read this manual carefully before use and keep it properly...
-
Page 2: Table Of Contents
Table of contents Note � Product Introduction � Content of the box � Installation intructions � Instruction and cautions � Connection � Path planning � Instructions for the designated wiping route �� Remote control �� Parameters �� Water tank maintenance ��... -
Page 3: Note
Note When using any electrical appliance, basic safety precautions should always be observed. Carefully inspect the safety cable, ensure there's no damage on it and that it is toughly buckled to an object. When the product is working high above the ground, reserve warning marks on the ground. Don't spray water into this product and don't use this product on glass with cracks. -

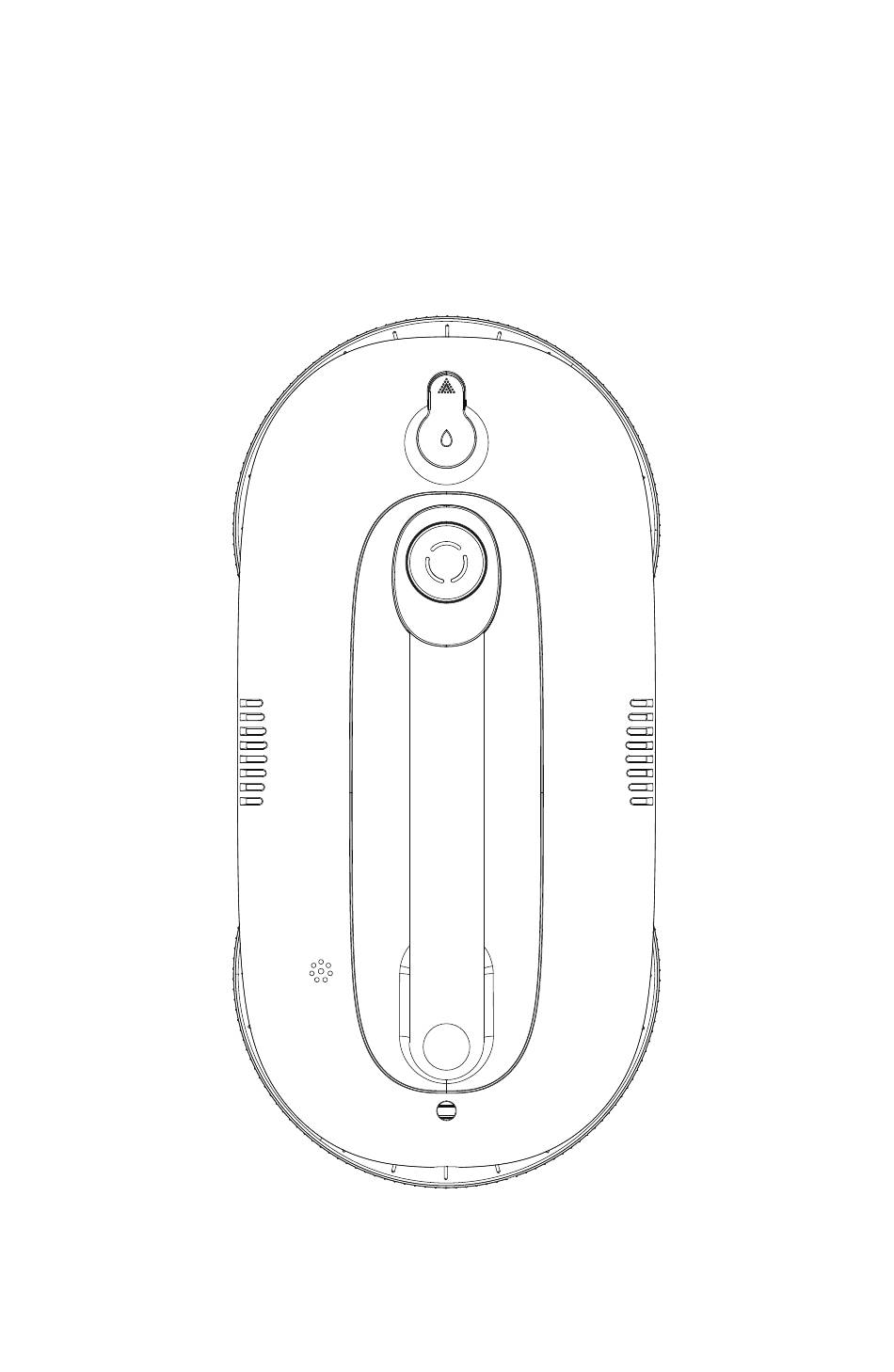

Page 4: Product Introduction
Product Introduction Water tank cover ON/OFF/Pause Button Press and hold for � seconds: Switch on/off Long press � seconds: Bluetooth reset (see Bluetooth connection page) Short press: start/continue/pause Status Indicator Buzzer Power Cord Hole Sideview Nozzle Nozzle Cord installed Port Mop Holder (normally not disassembled, Direct load wipes ) �... -
Page 5: Content Of The Box
Content of the box Window Cleaning Mop Holder x� Remote Robot x� (installed) Control x� Mops x�� Safety Cable x� Adapter x� AC wire x� Water Bottle x� User Manual x� �... -
Page 6: Installation Intructions
Installation intructions Ensure the knob of the safety cable is fully tightened to the frame. We recommend to fasten the buckle side of the safety cable to an object which is strong enough and will not be dragged, and reserve a suitable length for the device to work. Cover each mop holder with a mop. - Page 7 Fill the water tank and cover with the plug This product cannot be drenched, dry the surface residual moisture after filling with water.Us- ing concentrated cleaning liquid in this product is strictly prohibited, so as not to block the spray hole and pump.
- Page 8 Insert the windows cleaner power cord into the end of the adapter and tight- en them. Connect the two ends of the AC wire to the adapter and the socket respectively. Long-press the power button (more than � seconds), and the robot will turn on.
- Page 9 Safety Rope Check whether the safety rope is intact and is on a stable object. Working Environment Inspection Ensure the glass surface is dry, please do not use it when it is raining or when the glass surface is foggy. Do not use on broken and cracked glass.
-
Page 10: Connection
Connection Connect to Lydsto APP Lydsto APP can be downloaded from Apple APP market or Google APP marketor scan the following QR code,Download and install Lydsto APP. Bluetooth Reset (�) Turn off the robot, disconnect the DC power supply, and plug in the DC power supply again. -
Page 11: Path Planning
Path planning Put the windows cleaner in the centre of the glass far away from the window frame. Long press the Power/Start button to turn the robot on, and then short press the button to start it. The robot will automatically move upward, then move right. At last, it will reach the top right corner of the glass. -
Page 12: Instructions For The Designated Wiping Route
Instructions for the designated wiping route Spot Wiping: In the user specified area range, the robot will start up and down cleaning at Spot Cleaning. Open the water spray function when cleaning dirty areas. The upward nozzle will spray water while cleaning to reach a better cleaning result. -
Page 13: Remote Control
Remote control To Top/Bottom Left/Right Stop at the end of the Start(x�)/ glass Pause/ Continue Small water spray Large water spray Water spray on/off Spot cleaning Cleaning twice To prevent misuse by children, please press pause button between commands via remote controller.Otherwise, the controller commands button is invalid. -
Page 14: Parameters
Parameters Model: XD-CCJQR��A Voltage： ��V Watt: ��W Decibels: About~��db Size: ���*���*��mm Current: ���mA Capacity： ���mAh Approx �� mins (the remaining powerof Built-In Battery will UPS Battery Using Time： affect the time) Suction Power： ����-����pa Minimum Using area： ���*���mm Water tank maintenance Please Ensure water or solution do not spill out of the water tank. -
Page 15: Troubleshooting
Troubleshooting When the error indicator is flashing red with continuous and short sounds, please inspect if: The plug of the power cord is loosened or damaged and results in power off or poor contact. The glass or mop is too wet and results in too low friction. The glass has impurities attached and results in too high friction. -
Page 16: Safety
Safety Usage requirements: Make sure the safety rope is not broken, and fixed in an immovable object when use the robot. When need to work at height outside, you must set up a ground safety warning to prevent falling accidental personal injury. Do not drenched with water. - Page 17 Manufacturer: Guangdong Yimu Technology Co., Ltd. Address: Room ���,Building �,No.���,Changdong Road,Changping Town,Dongguan, Guangdong,China Service number: +�� ���-���-���� ��...
- Page 18 Lydsto Двусторонняя спринклерная машина для мытья окон Инструкция по эксплуатации Перед использованием внимательно прочитайте это руководство и сохраните его.
- Page 19 Содержание Замечания � Введение в продукт � Перечень принадлежностей � IИнструкция по монтажу � Инструкция по использованию и меры предосторожности � Подключение � Описание плана пути � Описание маршрута протирки в фиксированной точке �� Описание пульта дистанционного управления �� Основные параметры ��...
-
Page 20: Замечания
Замечания При использовании электрических приборов важно всегда соблюдать основные меры предосторожности. Внимательно осмотрите страховочный трос: на нем не должно быть следов повреждений и он должен быть надежно застегнут за неподвижный объект. Если устройство используется на большой высоте, установите на земле предупреждающие знаки. -
Page 21: Введение В Продукт
Введение в продукт Крышка водяного бака Источник питания/ Кнопку запуска Нажать на � секунды: выключить и включить Нажать на � секунд: сброс Bluetooth (см. страницу подключения Bluetooth） Нажать: Запустить/ Продолжить/ Приостановить Индикатор состояния Зуммерное отверстие Отверстие для источника питания бок Выход... -
Page 22: Перечень Принадлежностей
Перечень принадлежностей Пульт Хост и Ротор x� дистанционного удлинитель x� (установлен) управления x� Страховочный тряпка x�� Адаптер x� трос x� Штепсель x� Заливная инструкция x� бутылка x� �... -
Page 23: Iинструкция По Монтажу
IИнструкция по монтажу Убедитесь, что конец ручки страховочного троса прикручен к хосту При использовании рекомендуется закрепить пряжку на прочном предмете, который не будет перетаскиваться, и оставить соответствующую длину для работы машины. накинуть тряпку на вертушку Если на стекле много ветра и песка, рекомендуется сначала очистить его вручную, чтобы машина... - Page 24 Наберите необходимое количество воды в бак и накройте заглушку для впрыска воды Этот товар не может быть орошен водой, после впрыска воды высушить остаточную влагу на поверхности, строго запрещается использовать концентрированную очистительную жидкость в этом товаре, чтобы избежать засорения отверстия и насоса. Сигнализация...
-
Page 25: Инструкция По Использованию И Меры Предосторожности
Закрыть ручку удлинителя хоста и кабеля адаптера, соединить адаптер и розетку на двух концах кабеля питания Сначала нажать кнопки питания/запуска на � секунды, поместите машину на стекло, затем коротко нажать кнопку питания/запуска, чтобы начать работу При установке машины следует избегать близкого сближения с оконной рамой. Если вы не можете... - Page 26 Wet and Dry Wipe Если на стекле много ветра, песка и пыли, сначала очистите его вручную, чтобы машина не поцарапала стекло во время ходьбы, если вы не можете осуществить ручную очистку, пожалуйста, сначала выключите функцию распыления воды и используйте сухую тряпку для сухого протирания. Если...
-
Page 27: Подключение
Подключение Подключиться к приложению Lydsto Или отсканируйте следующий QR-код, загрузитеи установите приложение Lydsto. Сброс Bluetooth �.Выключите машину, отключите источник питания постоянного тока, а затем подключите его. �.Длительно нажать кнопки питания/запуска на более � секунд. �.Когда сброс удаётся, шанс ветра перестаёт вращаться, Затем зуммер нагревает... -
Page 28: Описание Плана Пути
Описание плана пути Поместите машину в центральное положение стекла от оконной рамы, нажмите кнопку старта, и машина автоматически переместится вверх, затем вправо, чтобы добраться до правого верхнего угла окна. Когда машина достигнет правого верхнего угла, она будет мыть окна сверху вниз S-образным... -
Page 29: Описание Маршрута Протирки В Фиксированной Точке
Описание маршрута протирки в фиксированной точке Точечная протирка: Протрите вверх и вниз в определенном районе. После протирки машина возвращается к исходной точке . Значение светодиодного индикатора Светодиодны Методы й индикатор Зеленый всегда нормальный рабочий режим яркий индикатор Зеленый всегда состояния яркий... -
Page 30: Описание Пульта Дистанционного Управления
Описание пульта дистанционного управления Вверх/вниз/вл ево/вправо Остановиться Запустить(X�)/ в конца стекла Продолжить/ Приостановить распыление Распыления воды воды малым большим переключателем переключателем Вкл/выкл точечная протирка распыления воды протрите два раза Чтобы предотвратить неправильную работу детей, нажмите кнопку паузы перед переключением функции кнопки, в... -
Page 31: Основные Параметры
Основные параметры Модель машины: XD-CCJQR��A Номинальное напряжение： ��V Номинальная мощность: �� Вт Шум децибел: около �� дБ Размер корпуса: ���*���*��мм Зарядный ток: ���mA Емкость аккумулятора ���mAh для защиты от выключения питания： Approx �� мин(Избыток энергии Время адсорбции защиты от от встроенных батарей повлияет выключения... -
Page 32: Устранение Неисправностей
устранение неисправностей Если свет неисправности мигает красным цветом с непрерывным коротким звуком « Di », проверьте: есть ли ослабление или повреждение штепсельной вилки шнура питания, что приводит к выключению питания или плохому контакту. Слишком влажное стекло или тряпка,что приводит к слишком малому трению . Наличие... -
Page 33: Вопросы Безопасности
Вопросы безопасности Требования к эиспользованию: Необходимо проверить страховочный трос, использовать его для закрепления машины, установить предупредительный знак на земле для работы на высоте Данный продукт не может быть орошен водой "Не используйте его на треснувшем и разбитом стекле, убедитесь, что площадь окна... - Page 34 Производитель: Guangdong Yimu Technology Co., Ltd. Адрес: Room 703,Building 4,No.636,Changdong Road,Changping Town,Dongguan, Guangdong,China Номер услуги: +86 400-077-8387 ��...
- Page 35 此页不算入印刷 技术要求: �.单页尺寸： ���*���mm �.材质： ���g铜版纸双面印刷 �.英语内容排在俄语前面 ������ V�.� 首次创建 �...
