Page 1: Table Of Contents

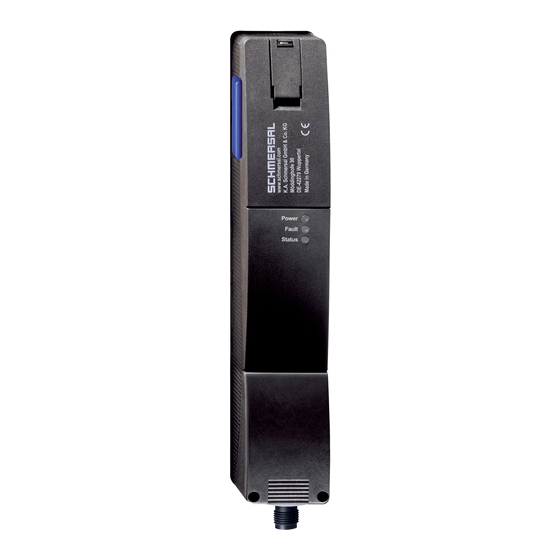

INSTRUKTIONER FÖR ANVÄNDNING OCH INSTALLATION Solenoid interlock AZM201Z-I2-SK-T-1P2PW Table of Contents 1 Om detta dokument 1.1 Funktion 1.2 Instruktionsbokens målgrupp: auktoriserad fackpersonal 1.3 Använda symboler 1.4 Avsedd användning 1.5 Allmänna säkerhetsanvisningar 2 Produktbeskrivning 2.1 Typnyckel 2.2 Specialversioner 2.3 Ändamål och användning 2.4 Varning för felanvändning...
Page 2: Instruktionsbokens Målgrupp: Auktoriserad Fackpersonal
Detaljerade uppgifter om användningsområdet finns i kapitlet "Produktbeskrivning". 1.5 Allmänna säkerhetsanvisningar Säkerhetsanvisningarna i instruktionsboken samt gällande installations-, säkerhets- och olycksfallsföreskrifter ska beaktas. Ytterligare teknisk information finns i Schmersal-katalogen resp. på products.schmersal.com i online-katalogen på Internet. 2 Produktbeskrivning 2.1 Typnyckel 2-22...
Page 3: Specialversioner
Produktbeteckning: AZM201(1)-(2)-(3)-T-(4)-(5) Lås övervakad Transponder övervakad utan Standardkodning individuellt kodad Individuellt kodad, kan omkodas Skruvanslutning Fjäderklämmor Stickkontakt M12, 8-polig 1P2PW 1 diagnosutgång pnp och 2 säkerhetsutgångar pnp (kombinerad diagnossignal: skyddsanordning stängd och tillhållare spärrad) SD2P seriell diagnosutgång, och 2 säkerhetsutgångar, pnp utan låser upp med spänning låser med spänning...
Page 4: Varning För Felanvändning
Säkerhetskopplingsenheterna är enligt EN ISO 14119 klassificerade som kategori 4-förreglingsanordningar. Utföranden med individuell kodning med hög nivå. De olika enhetsvarianterna kan användas som säkerhetsbrytare med låsfunktion eller som nyckelbrytare med lås. Om riskanalysen visar att en säkert övervakad låsning krävs, ska en variant med övervakning på låset, kännetecknad >...
Page 5 Certifieringar - Föreskrifter Certifikat TÜV cULus Globala egenskaper Föreskrifter EN ISO 13849-1 EN ISO 14119 EN IEC 60947-5-3 EN IEC 61508 Allmän information Individuellt kodad, kan läras in flera gångar Coding level according to EN ISO 14119 Hög Aktiv princip RFID Frequency band RFID 125 kHz...
Page 6 Performance Level, up to Kategori PFH värde 1,90 x 10⁻⁹ /h PFD värde 1,60 x 10⁻⁴ Safety Integrity Level (SIL), suitable for applications in Mission time 20 År Säkerhetsklassificering - förreglingsfunktion Performance Level, up to Kategori PFH värde 1,00 x 10⁻⁸ /h PFD värde 8,90 x 10⁻⁴...
Page 7 Kabelstyrning 1x M20 Anslutning, kontakt Skruvanslutning Anslutningsarea, minimum 0,25 mm² Anslutningsarea, maximum 1,5 mm² Note (Cable section) All information i kabeldelen är inklusive kabelhylsor. Ledararea, minimum 23 AWG Ledararea, maximum 15 AWG Wire cross-section 23 ... 15 AWG Allowed type of cable solid single-wire solid multi-wire flexible...
Page 8 Operating voltage 24 VDC -15 % / +10 % (stabilised PELV power supply) No-load supply current I , typical 50 mA Current consumption with magnet ON, average 200 mA Current consumption with magnet ON, peak 700 mA / 100 ms Rated operating voltage 24 VDC Märkström...
Page 9 Säkerhetsutgång short-circuit proof, p-type Voltage drop U , maximum Leakage current I , maximum 0,5 mA Voltage, Utilisation category DC-13 24 VDC Current, Utilisation category DC-13 0,25 A Test pulse interval, typical 1000 ms Test pulse duration, maximum 0,5 ms Classification ZVEI CB24I, Source Classification ZVEI CB24I, Sink Elektriska data - diagnosuttag...
Page 10: Montering
This device complies with the nerve stimulation limits (ISED CNR-102) when operated at a minimum distance of 100 In the event of changes or modifications that have not been expressly approved by K.A. Schmersal GmbH & Co. KG, the user's authorisation to use the device may become ineffective.
Page 11: Dimensioner
Montering av säkerhetslås och aktiveringsorgan Se monteringsanvisning för respektive säkerhetshandtag. Säkerhetshandtaget skall på lämpligt sätt monteras på skyddsanordningen så att den inte går att lossa eller att flyttas (t.ex. engångsskruvar, limma, borra upp skruvhuvuden, stifta). Manual release For the machine set-up, the solenoid interlock can be unlocked in a de-energised condition. After opening of the plastic flap "A"...
Page 12: Elektrisk Anslutning
Legend A: Manual release B: Active RFID area Metal parts and magnetic fields in the lateral RFID area of the solenoid interlock and the actuator can influence the switching distance or lead to malfunctions. Retrofit kit for Manual release/Emergency exit The retrofit kit is used for subsequent functional expansion of the solenoid interlock.
Page 13: Seriell Diagnos -Sd
1 ms. The safety-monitoring module does not need to have a cross-wire short monitoring function, if necessary, the cross- wire short monitoring function must be disabled. Information för val av lämplig säkerhetsövervakning finns i Schmersal-katalogen resp. under products.schmersal.com i online-katalogen på Internet.
Page 14: Anslutningar Och Tillbehör, Stickkontakt
De visade applikationsexemplen är förslag som inte fråntar användaren ansvaret att kontrollera kopplingen noggrant med hänsyn till dess lämplighet i varje individuellt fall. Wiring example 1: Series wiring AZM201 with conventional diagnostic output. In the series wiring, the 24V-X1-X2 bridge must be removed from all components up to the last component. The voltage is supplied at both safety inputs of the terminal safety component of the chain (considered from the safety- monitoring module).
Page 15: Actuator Teaching / Actuator Detection
Function safety switchgear Configuration Colour codes of Poss. colour configurationof of the the Schmersal code of other the connector removable connector commercially ST2, M12, 8- terminal blocks plugs available pole to DIN 47100 connector plugs with with according to...
Page 16: Aktiv Princip Och Diagnosfunktioner
3. Efter 10 sekunder övergår blinkningen till en snabbare frekvens (3 Hz) med korta blinkimpulser och signalerar att driftspänningen för säkerhetslåset skall kopplas från. (om ingen frånkoppling sker inom 5 minuter avbryts inlärningen och säkerhetslåset blinkar rött 5 gånger som betyder felaktig transponder). 4.
Page 17 Fel som inte längre säkerställer den säkra funktionen hos säkerhetslåset (interna fel) medför att säkerhetsutgångarna bryts under risktiden. När felet har åtgärdats, kvitteras felmeddelandet genom att tillhörande skyddsdörr öppnas och stängs igen. Automatic, electronic locking takes place if more than one fault is detected at the safety outputs or a cross circuit is detected between Y1 and Y2.
Page 18 18-22...
Page 19 Table 1: Diagnostic information of the safety switchgear System Diagnostic Magnet control IN Safety outputs Y1, Y2 condition output OUT Power to Power to green yellow AZM201Z AZM201B -1P2PW unlock lock Door open 24 V (0 V) 0 V (24 V) Door closed, 24 V actuator...
Page 20: Säkerhetslås Med Seriell Diagnosfunktion Sd
Diagnossignalerna kan på detta sätt analyseras med en PLC. Nödvändig programvara för integrering av SD-gatewayer finns tillgänglig på Internet under products.schmersal.com. Svarsdata och diagnosdata överförs automatiskt och kontinuerligt för varje låsbar förreglingsbrytare i seriekopplingen, vardera i PLC:ns ingångsbyte. Hämtningsdata för varje säkerhetslås överförs till enheten via en utgångsbyte hos PLC:n.
Page 21: Idrifttagning Och Underhåll
Error warning A fault that does not immediately endanger the safety function of the safety switchgear (e.g. too high ambient temperature, safety output at external potential, cross-circuit) leads to delayed shutdown. This signal combination, diagnostic output disabled and safety channels still enabled, can be used to stop the production process in a controlled manner.
Page 22: Demontering Och Sluthantering
£ 22-22 Schmersal Nordiska AB, F O Petersons gata 28, S-421 31 Västra Frölunda Alla data och värden har kontrollerats noga. Bilder kan avvika från originalet. Ytterligare tekniska data finns i manualen. Tekniska ändringar och fel förbehålles. Genererat den 2023-09-14 04:48...
