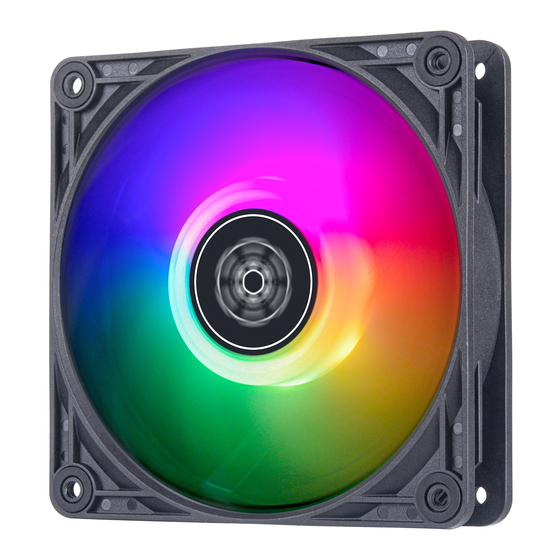

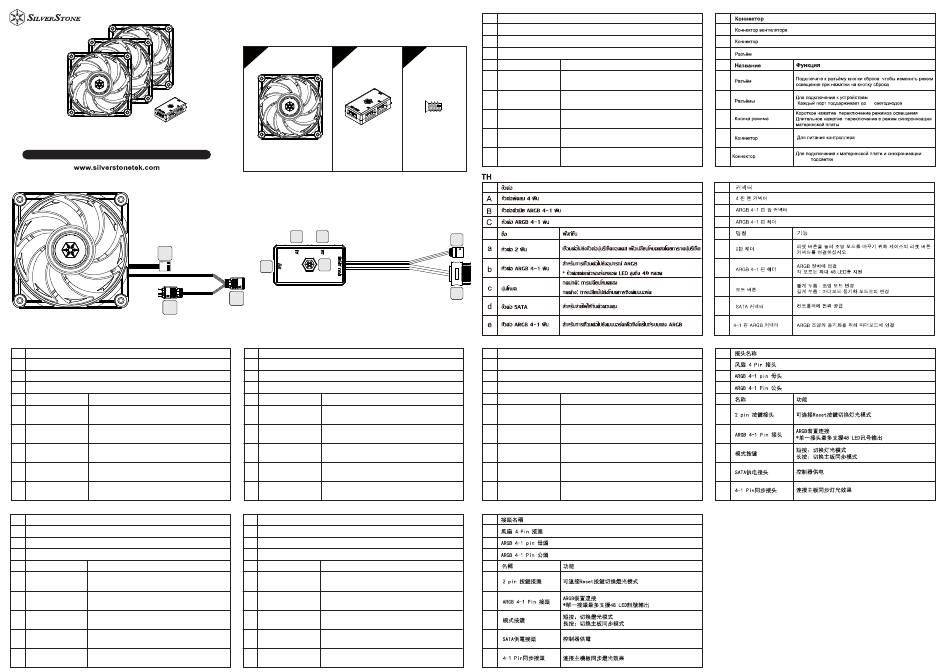

SilverStone VISTA 120 ARGB Manual

VISTA 120 ARGB

Performance enhanced 120mm PWM ARGB fan

A
2510
C
EN
Connector
A
4 pin fan connector
B
ARGB 4-1 pin female connector
C
ARGB 4-1 pin header
Name Function
a Connect to case's reset button connector to change
2 pin header
lighting mode by pressing on reset button
For connecting to ARGB devices
b
ARGB 4-1 pin headers
* Each port supports up to 48 LEDs
Short press: Switching lighting modes
c
Mode button
Long press: Switching to motherboard syncing mode
d
For powering the controller
SATA connector
e
4-1 Pin ARGB connector
For connecting to motherboard to synchronize ARGB lighting
ES
Conector
A
Conector ventilador 4 pines
B
Conector hembra ARGB 4-1 pines
C
Conector ARGB 4-1 pines
Función
Name
a Conéctelo al botón de reseteo de la carcasa para cambiar el
Conector de 2 pines
modo de iluminación presionando el
Conectores Para conectar a dispositivos ARGB
b
ARGB 4-1 pines - Cada puerto acepta hasta 48 LEDs
Presión corta: cambio de modos de iluminación
c
Botón de modo
Presión larga: cambio a modos de sincronización de la placa base
d
Para proporcionar corriente al controlador
Conector SATA
e
Para conectar a la placa base y sincronizar la iluminación ARGB
Conector ARGB 4-1 pines
1 1
2 3
x 3 x 1
b b
c
a
B
DE
Anschluss
A
4-poliger Lüfteranschluss
B
4-1-polige ARGB-Buchse
C
4-1-polige ARGB-Stiftleiste
Name Funktion
a Zum Ändern des Lichtmodus durch Drücken der Reset-Taste mit
2-polige Stiftleiste
dem Anschluss der Reset-Taste des Gehäuses verbinden
4-1-polige Zur Verbindung mit ARGB-Geräten
b
* Jeder Anschluss unterstützt bis zu 48 LEDs
ARGB-Stiftleisten
Kurz drücken: Lichtmodus umschalten
c
Modustaste
Lange drücken: In Motherboard-Sync-Modus umschalten
d
Zur Stromversorgung des Controllers
SATA-Anschluss
e 4-1-poliger Zur Verbindung mit dem Motherboard, ermöglicht
ARGB-Anschluss Synchronisierung der ARGB-Beleuchtung
FR
Connecteur
A
Connecteur de ventilateur 4 broches
B
Connecteur ARVB femelle 4-1 broches
C
Connecteur ARVB 4-1 broches
Nom Fonction
Connectez le connecteur du bouton de réinitialisation du boîtier
a
pour pouvoir changer le mode d'éclairage en appuyant sur le
Connecteur 2 broches
bouton de réinitialisation.
Pour la connexion des périphériques ARVB
Connecteurs
b
* Chaque port prend en charge jusqu'à 48 LED
ARVB 4-1 broches
Appui court : changement du mode d'éclairage
c
Appui long : changement vers le mode de synchronisation de la
Bouton Mode
carte mère
d
Pour l'alimentation du contrôleur
Connecteur SATA
e Connecteur Pour la connexion à la carte mère pour synchroniser l'éclairage
ARVB 4-1 broches ARVB
IT
Connettore
A
Connettore ventola a 4 pin
B
Connettore ARGB femmina a 4-1 pin
C
Connettore ARGB a 4-1 pin
Funzione
Nome
a
Collegarsi al connettore del tasto di ripristino del case per
Connettore a 2 pin
cambiare la modalità di illuminazione premendo il tasto di ripristino
Per il collegamento a dispositivi ARGB
b
Connettori ARGB a 4-1 pin
* Ogni porta supporta fino a 48 LED
Breve pressione: commutazione delle modalità di illuminazione
c
Tasto modalità Pressione prolungata: commutazione alla modalità di
sincronizzazione della scheda madre
d
Connettore SATA Per l'alimentazione del controller
Per il collegamento alla scheda madre per la sincronizzazione
x 12 e
Connettore ARGB a 4-1 pin
dell'illuminazione ARGB
e
d
JP
コネクタ名称
A
4 Pinファンコネクタ
B ARGB 4-1 pinメスコネクタ
C
ARGB 4-1 Pinオスコネクタ
名称 機能
a
2 pin ボタンヘッダ Resetボタンに接続してライティ ングモード変更可能
ARGBデバイスの接続
b
ARGB 4-1ピンヘッダ
*各ポートは最大48個のLEDをサポート
短プッシ ュ ： ライティ ングモード切り替え
c
モードボタン
長プッシ ュ ： マザーボード同期モードに切り替え
d
SATAコネクタ コントローラへの電力供給
e
4-1 Pin同期コネクタ マザーボードに接続してライテ ィ ング同期効果
TW
A
B
C
a
b
c
d
e
RU
A
4 pin
B
ARGB 4-1 pin
C
ARGB 4-1 pin
a
,
2 pin
ARGB
b
ARGB 4-1 pin
• 48
:
c
:
d
SATA
e
ARGB 4-1 pin
ARGB
KR
A
B
C
a
b
c
d
e
CN
A
B
C
a
b
c
d
e
