Owner's Manual
USB to Serial Adapter
Español 13
Français 25
Deutsch 37
Italiano 49
Model:
U209-005-DB25
Purchased product
may differ from image.
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TRIPP LITE U209-005-DB25 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Eaton TRIPP LITE U209-005-DB25

Summary of Contents for Eaton TRIPP LITE U209-005-DB25

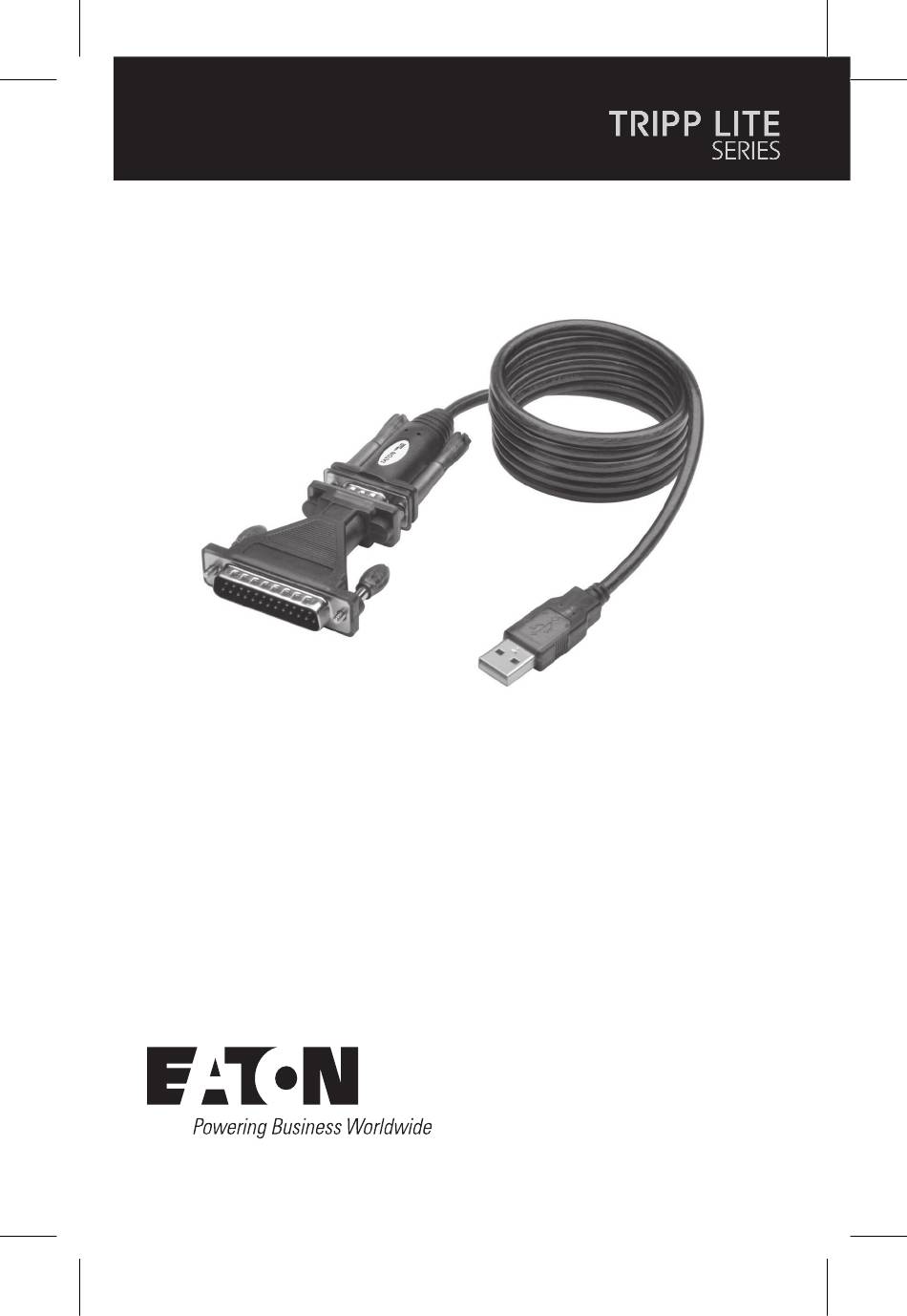

  • Page 1 Owner’s Manual USB to Serial Adapter Model: U209-005-DB25 Purchased product may differ from image. Español 13 Français 25 Deutsch 37 Italiano 49...

  • Page 2: Package Contents

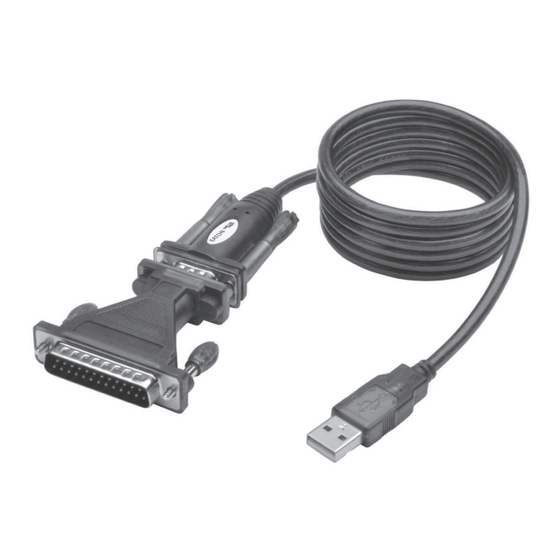

    Package Contents • U209-005-DB25 to Serial Adapter • DB9 to DB25 Adapter • Owner’s Manual Features • Supports data transfer rates up to 250 Kbps • External power not required • Supports remote wake up and power management • Premium double-shielded cable eliminates cross-talk and reduces EMI/RFI interference...

  • Page 3: System Requirements

    (tablets/phones) with USB Host Mode (OTG) support and Android OS version 3.2 and above (see the Android compatibility list file at Tripplite.Eaton.com) • Android-powered devices will require a USB Host Mode (OTG) cable such as Tripp Lite’s U052-06N to connect to the...

  • Page 4: Installation

    Windows 7 computer. The installation steps will be similar for other Windows operating systems. For non-Windows operating systems, reference the installation files at Tripplite.Eaton.com. Compatible Android devices do not require a driver for use with the U209-005-DB25, but do require that a terminal server application be downloaded.
  • Page 5 Installation 2. When the driver installer program launches, click the Next button to start installation.
  • Page 6 Installation 3. The driver installation begins. A progress bar tracks where you are in the installation process.
  • Page 7 Installation 4. Once the installation process is complete, click the Finish button to close out of the program. 5. (Optional) Connect the DB9 to DB25 adapter to the U209-005-DB25’s DB9 port. 6. Connect the U209-005-DB25 to an available USB port on your computer. Windows will detect the adapter and assign it a COM port upon completing the installation.
  • Page 8 Installation 7. To verify that your adapter has been successfully installed, navigate to your computer’s Control Panel and open the Device Manager screen. The adapter will appear in the Ports section, with its assigned COM port next to it.
  • Page 9 Pinout RS-232 DB9 Pinout DB9/DB25 Adapter Pinout Pin Assignment Conn.1 Conn.2 CONN.1 CONN.2 DB25 MALE DB9 FEMALE...

  • Page 10: Warranty

    Our obligation under this warranty is limited to repairing or replacing (at its sole option) any such defective products. Visit Tripplite. Eaton.com/support/product-returns before sending any equipment back for repair. This warranty does not apply to equipment which has been damaged by accident, negligence or misapplication or has been altered or modified in any way.

  • Page 11: Regulatory Compliance

    · Consult the dealer or an experienced radio/TV technician for help. Any changes or modifications to this equipment not expressly approved by Eaton could void the user’s authority to operate this equipment.
  • Page 12 Under the Waste Electrical and Electronic Equipment (WEEE) Directive and implementing regulations, when customers buy new electrical and electronic equipment from Eaton, they are entitled to: • Send old equipment for recycling on a one-for- one, like-for-like basis (this varies depending on the country) •...
  • Page 13 Manual del Propietario Adaptador de USB a Serial Modelo: U209-005-DB25 El producto comprado puede ser diferente al de la imagen. English 1 Français 25 Deutsch 37 Italiano 49...

  • Page 14: Contenido Del Empaque

    Contenido del Empaque • U209-005-DB25 - Adaptador USB a Serial • Adaptador DB9 a DB25 • Manual del Propietario Características • Admite velocidades de transferencia de datos de hasta 250 Kbps • No necesita alimentación externa. • Admite activación remota y administración de energía •...

  • Page 15: Requisitos Del Sistema

    Host Mode (OTG) y Android OS versión 3.2 y posteriores (consulte el archivo de la lista de compatibilidad de Android en Tripplite.Eaton.com) • Los dispositivos con Android necesitarán un cable USB Host Mode (OTG) como el U052-06N para conectarse al...

  • Page 16: Instalación

    Windows 7. Los pasos de instalación serán similares para otros sistemas operativos Windows. Para sistemas operativos diferentes a Windows, consulte los archivos de instalación en Tripplite.Eaton.com. Los dispositivos Android compatibles no requieren un controlador para su uso con el U209-005-DB25, pero sí...
  • Page 17 Instalación 2. Cuando se inicie el programa de instalación del controlador, haga click en el botón “Siguiente” para comenzar la instalación.
  • Page 18 Instalación 3. Comienza la instalación del controlador. Una barra de avance le indica dónde está en el proceso de instalación.
  • Page 19 Instalación 4. Una vez completado el proceso de instalación, haga click en el botón “Terminar” para cerrar el programa. 5. (Opcional) Conecte el adaptador DB9 a DB25 al puerto DB9 de U209-005-DB25. 6. Conecte el U209-005-DB25 a un puerto USB disponible en su computadora. Windows detectará...
  • Page 20 Instalación 7. Para comprobar que el adaptador se ha instalado correctamente, vaya al Panel de Control de su computadora y abra la pantalla del Administrador de Dispositivos. El adaptador aparecerá en la sección Puertos, con su puerto COM asignado junto con él.
  • Page 21 Pinout Pinout DB9 RS-232 Adaptador Pinout DB9/DB25 Pin Assignment Asignación de pines Conexión 1 Conexión 2 Conn.1 Conn.2 CONEXIÓN 1 CONN.1 CONEXIÓN 2 CONN.2 DB25 MACHO DB25 HEMBRA DB25 MALE DB9 FEMALE...
  • Page 22 (a su entera discreción) de cualquier producto defectuoso. Antes de devolver cualquier equipo para reparación, visite Tripplite.Eaton.com/support/product- returns. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.

  • Page 23: Cumplimiento Normativo

    • Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo Eaton tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los...
  • Page 24 Eaton 1000 Eaton Boulevard Cleveland, OH 44122 Estados Unidos 9340E0 Eaton.com Eaton es una marca © 2023 Eaton registrada. Todos los derechos reservados Todas las marcas Publicación No. registradas son 23-07-723 / propiedad de 93-40E0_RevB sus respectivos Octobre de 2023...
  • Page 25 Manuel d’utilisation Adaptateur USB-série Modèle : U209-005-DB25 Le produit acheté peut différer de l’image. English 1 Español 13 Deutsch 37 Italiano 49...

  • Page 26: Caractéristiques

    Contenu du carton d’emballage • U209-005-DB25 to Serial Adapter • DB9 to DB25 Adapter • Owner’s Manual Caractéristiques • Prend en charge des taux de transfert de données jusqu’à 250 kbit/s. • Alimentation externe non requise. • Prend en charge le réveil à distance et la gestion de l’alimentation.
  • Page 27 USB (OTG) et version Android OS 3.2 et supérieure (voir le fichier de la liste de compatibilité Android sur Tripplite.Eaton.com). • Les appareils fonctionnant sous Android auront besoin d’un câble mode hôte USB (OTG) tel que le U052-06N pour se...

  • Page 28: Installation

    Windows. Pour les systèmes d’exploitation autres que Windows, reportez-vous aux fichiers d’installation sur Tripplite. Eaton.com. Les appareils Android compatibles n’ont pas besoin d’un pilote pour être utilisés avec le U209-005-DB25, mais nécessitent le téléchargement d’une application de serveur de terminal.
  • Page 29 Installation 2. Une fois le programme d’installation du pilote lancé, cliquez sur le bouton Suivant pour commencer l’installation.
  • Page 30 Installation 3. L’installation du pilote commence. Une barre de progression permet de savoir où vous en êtes dans le processus d’installation.
  • Page 31 Installation 4. Une fois le processus d’installation terminé, cliquez sur le bouton Terminer pour fermer le programme. 5. (Facultatif) Connectez l’adaptateur DB9 vers DB25 au port DB9 du U209-005- DB25. 6. Connectez le U209-005-DB25 à un port USB disponible sur votre ordinateur. Windows détectera l’adaptateur et lui attribuera un port COM à...
  • Page 32 Installation 7. Pour vérifier que votre adaptateur a bien été installé, accédez au panneau de configuration de votre ordinateur et ouvrez l’écran du gestionnaire de périphériques. L’adaptateur apparaît dans la section Ports, avec le port COM qui lui est attribué à côté.
  • Page 33 Brochage Brochage DB9 RS-232 Brochage de l’adaptateur DB9/DB25 Pin Assignment Attribution des broches Connexion 1 Connexion 2 Conn.1 Conn.2 CONNEXION 1 CONN.1 CONNEXION 2 CONN.2 DB25 MÂLE DB25 FEMELLE DB25 MALE DB9 FEMALE...

  • Page 34: Garantie

    (3) ans à partir de la date d’achat initiale. Notre responsabilité, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Visiter Tripplite.Eaton.com/ support/product-returns avant d’envoyer de l’équipement pour réparation. Cette garantie ne s’applique pas au matériel ayant été...

  • Page 35: Conformité Réglementaire

    électriques et électroniques (DEEE) et des réglementations d’application, lorsqu’un consommateur achète un équipement électrique ou électronique neuf auprès d’Eaton, il est habilité à : · Envoyez les anciens équipements au recyclage sur une base d’un pour un, à l’identique (cela varie selMarche les pays) ·...
  • Page 36 Eaton 1000 Eaton Boulevard Cleveland, OH 44122 9340E0 États-Unis Eaton.com Eaton est une marque © 2023 Eaton déposée. Tous droits réservés. Publication n° Toutes les marques 23-07-723/ de commerce sont 93-40E0_RevB la propriété de leurs Octobre 2023 propriétaires respectifs.
  • Page 37 Betriebsanleitung USB zu Seriell Adapter Modell: U209-005-DB25 das gekaufte Produkt kann von der Abbildung abweichen. English 1 Español 13 Français 25 Italiano 49...
  • Page 38 Lieferumfang • U209-005-DB25 zu seriellem Adapter • DB9 zu DB25 Adapter • Betriebsanleitung Ausstattung • Unterstützt Datenübertragungen Preise bis zu 250 Kbps • Keine externe Stromversorgung erforderlich. • Unterstützt Fernstart und Energieverwaltung • Premium doppelt geschirmtes Kabel eliminiert Übersprechen und reduziert EMI/RFI-Interferenzen...
  • Page 39 • Kompatibel mit Android™ Geräten (Tablets/Phones) mit USB Host Mode (OTG) Unterstützung und Android Betriebssystem Version 3,2 und höher (siehe die Android Kompatibilitätsliste unter Tripplite.Eaton.com) • Android-Geräte benötigen zum Anschluss an das U209-005-DB25 ein USB-Host- Modus-Kabel (OTG) wie das U052-06N...
  • Page 40 Sie den Treiber auf einem Windows 7 Computer installieren. Die Installationsschritte sind für andere Windows-Betriebssysteme ähnlich. Für die Betriebssysteme non-Windows finden Sie die Installationsdateien unter Tripplite.Eaton.com. Für kompatible Android-Geräte ist für die Verwendung mit dem U209-005-DB25 kein Treiber erforderlich, es muss jedoch eine Terminal-ServerAnwendung heruntergeladen werden.
  • Page 41 Installation 2. Wenn das Treiber-Installationsprogramm geöffnet wird, klicken Sie auf die Schaltfläche Weiter, um die Installation zu starten.
  • Page 42 Installation 3. Die Treiberinstallation wird gestartet. Eine Statusleiste zeigt den Status der Installation an.
  • Page 43 Installation 4. Nachdem der Installationsprozess abgeschlossen ist, klicken Sie auf die Schaltfläche Fertigstellen, um das Programm zu schließen. 5. (Optional) Schließen Sie den DB9- Adapter auf DB25 an den DB9-Anschluss des U209-005-DB25an. 6. Verbinden Sie die U209-005-DB25 mit einem freien USB-Anschluss an Ihrem Computer.
  • Page 44 Installation 7. Um zu überprüfen, ob Ihr Adapter erfolgreich installiert wurde, navigieren Sie auf Ihrem Computer zur Systemsteuerung und öffnen Sie den Bildschirm Geräte- Manager. Der Adapter wird im Abschnitt Anschlüsse mit seinem zugeordneten COM-Anschluss angezeigt.
  • Page 45 Belegung RS-232 DB9-Pinbelegung DB9/DB25-Adapter-Pinbelegung Pin Assignment Pin Belegung Verbindung 1 Verbindung 2 Conn.1 Conn.2 CONN.1 CONN.2 ANSCHLUSS 1 ANSCHLUSS 2 DB25 MALE DB25 STECKER DB25 WEIBLICH DB9 FEMALE...
  • Page 46 Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite. Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise...

  • Page 47: Einhaltung Gesetzlicher Vorschriften

    Land) • Rücksendung der neuen Geräte zum Recyling, wenn ihr Lebenszyklus abgelaufen ist Eaton hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen.
  • Page 48 Eaton 1000 Eaton Boulevard Cleveland, OH 44122 Vereinigte Staaten 9340E0 Eaton.com © 2023 Eaton Eaton ist eine Alle Rechte eingetragene vorbehalten. Handelsmarke. Veröffentlichung Nr. 23-07-723 / Alle Marken sind 93-40E0_RevB Eigentum der October 2023 jeweiligen Inhaber.
  • Page 49 Manuale d’uso Adattatore da USB a seriale Modello: U209-005-DB25 Il prodotto acquistato potrebbe differire dall’immagine. English 1 Español 13 Français 25 Deutsch 37...

  • Page 50: Contenuto Della Confezione

    Contenuto della confezione • Adattatore da U209-005-DB25 a seriale • Adattatore da DB9 a DB25 • Manuale d’uso Caratteristiche • Supporta velocità di trasferimento dati fino a 250 Kbps • Non è necessaria l’alimentazione esterna • Supporta la funzione wake-up da remoto e la gestione dell’alimentazione •...

  • Page 51: Requisiti Di Sistema

    (tablet/telefoni) con supporto della modalità host USB (OTG) e con la versione del sistema operativo Android 3.2 e successive (vedere il file dell’elenco di compatibilità Android su Tripplite.Eaton. com). • I dispositivi con sistema operativo Android richiedono un cavo con modalità host...

  • Page 52: Installazione

    Windows. Per i sistemi operativi non Windows, fare riferimento ai file di installazione all’indirizzo Tripplite.Eaton.com. I dispositivi Android compatibili non richiedono un driver per l’uso con l’U209-005-DB25, ma è necessario il download di un’applicazione terminal server.
  • Page 53 Installazione 2. Quando il programma di installazione del driver si avvia, fare clic sul pulsante Avanti per iniziare l’installazione.
  • Page 54 Installazione 3. Inizia l’installazione del driver. Una barra di avanzamento indica il punto in cui ci si trova nel processo di installazione.
  • Page 55 Installazione 4. Una volta completato il processo di installazione, fare clic sul pulsante Fine per chiudere il programma. 5. (Opzionale) Collegare l’adattatore da DB9 a DB25 alla porta DB9 dell’ U209-005-DB25. 6. Collegare l’U209-005-DB25 a una porta USB disponibile sul computer. Windows rileverà...
  • Page 56 Installazione 7. Per verificare che l’adattatore sia stato installato correttamente, accedere al Pannello di controllo del computer e aprire la schermata di Gestione dispositivi. L’adattatore sarà visualizzato nella sezione Porte, con accanto la porta COM assegnata.
  • Page 57 Piedinatura Piedinatura DB9 RS-232 Piedinatura dell’adattatore DB9/DB25 Pin Assignment Assegnazione dei pin Connessione 1 Connessione 2 Conn.1 Conn.2 CONN.1 CONN.2 COLLEGAMENTO COLLEGA- DB25 MALE 1 DB25 MASCHIO MENTO 2 DB25 DB9 FEMALE FEMMINA...

  • Page 58: Garanzia

    (a nostra esclusiva discrezione) di eventuali prodotti che presentino tali difetti. Prima di inviarci un prodotto per la riparazione, visitare Tripplite.Eaton.com/ support/product-returns. La presente garanzia non si applica alle attrezzature danneggiate accidentalmente, per negligenza o errata applicazione o che siano state in qualsiasi modo alterate o modificate.

  • Page 59: Conformità Normativa

    Eaton hanno il diritto di: • Restituire i dispositivi usati per consentirne il riciclaggio e la sostituzione con prodotti equivalenti (a seconda delle prassi adottate da ogni singolo Paese).
  • Page 60 Eaton 1000 Eaton Boulevard Cleveland, OH 44122 9340E0 Stati Uniti Eaton.com Eaton è un marchio © 2023 Eaton commerciale registrato. Tutti i diritti riservati Pubblicazione n. Tutti i marchi 23-07-723 / commerciali sono di 93-40E0_RevB proprietà dei rispettivi Ottobre 2023...
