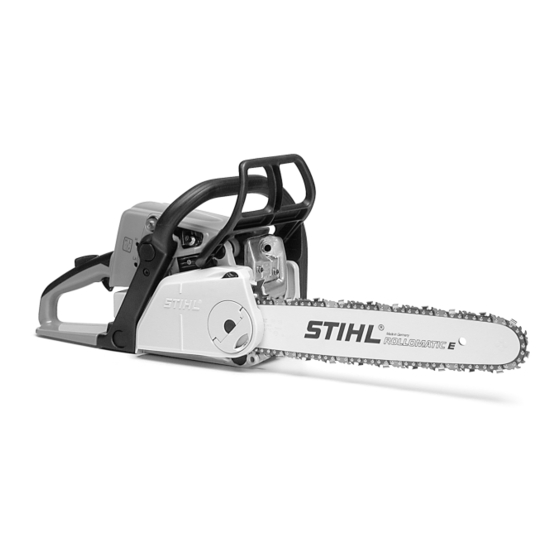

STIHL MS 210, 230, 250
{
Instruction Manual
Manual de instrucciones
WARNING
To reduce the risk of kickback injury
use STIHL reduced kickback bar and
STIHL PM3, PD3 (3/8" Picco) or RM3 (0.325")
chain depending on sprocket pitch or other
available low kickback components.
ADVERTENCIA
Para reducir el riesgo de lesionarse
como resultado de un culatazo, utilice
la barra de contragolpe reducido y la cadena
PM3, PD3 (Picco de 3/8 pulg) o RM3 (0,325
pulg) de STIHL, dependiendo de la rueda
dentada usada y de otros componentes
reductores de contragolpe.
Read and follow all safety precautions in
Instruction Manual – improper use can cause
serious or fatal injury.
Lea y siga todas las precauciones de
seguridad dadas en el manual de
instrucciones – el uso incorrecto puede causar
lesiones graves o mortales.
