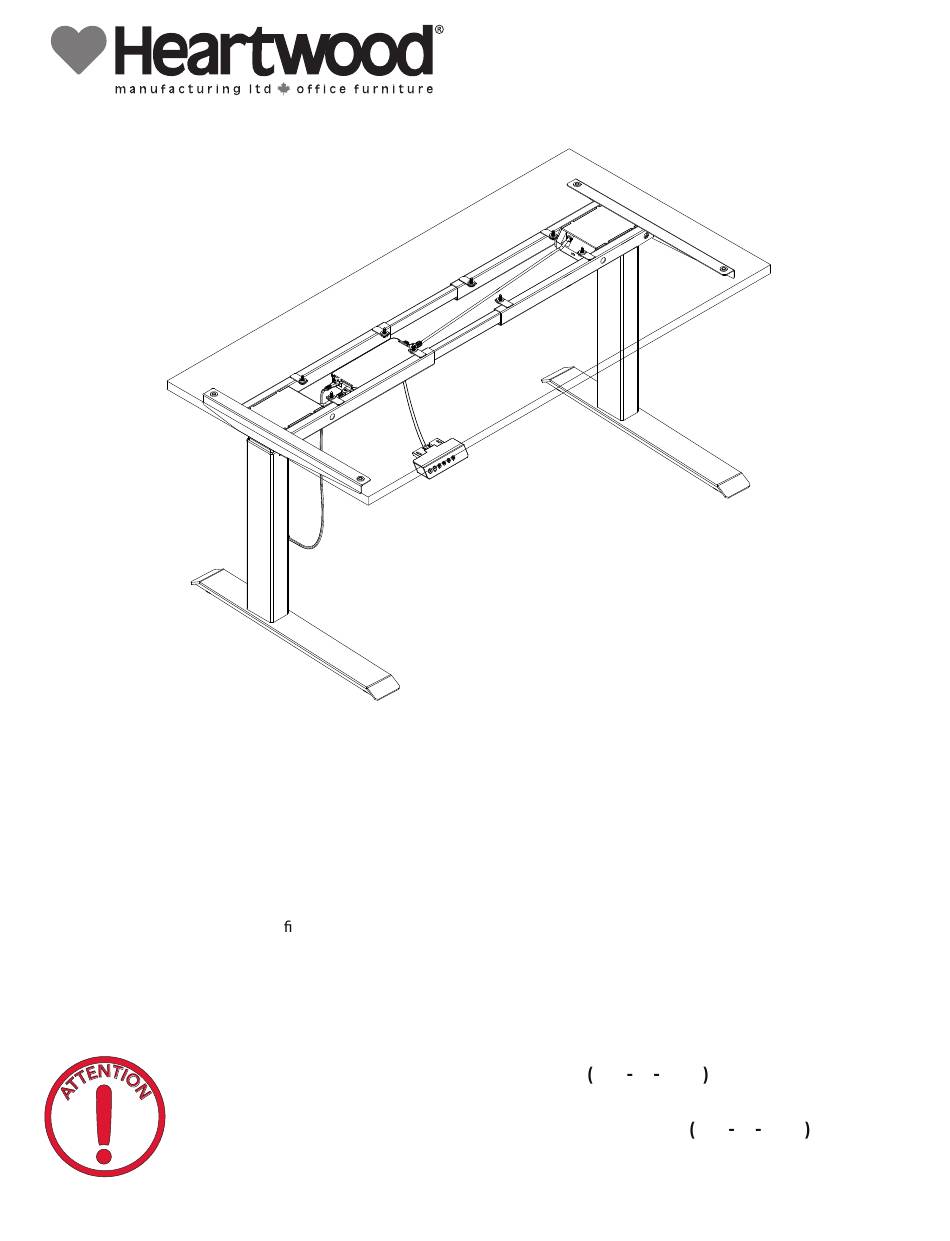

Assembly Instruction
Guide d'assemblage

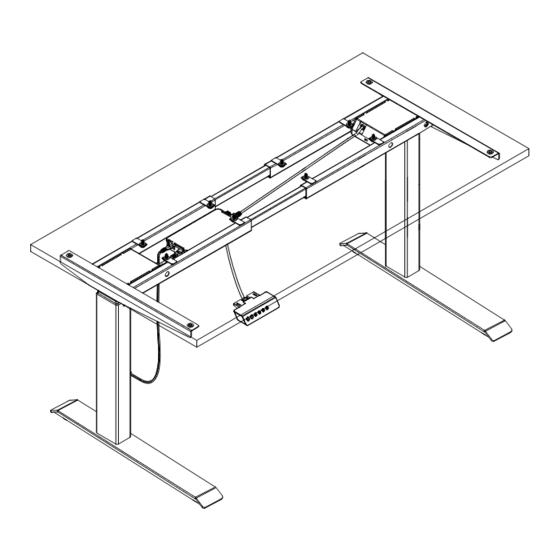

Model: CAL-E1-2LEG
C
Modèle: CAL-E1-2LEG
ALYPSO
QUESTIONS OR CONCERNS?
PHONE Customer Service
1-800-567-3060
M-F 6am - 4:30 pm PST
QUESTIONS OU PRÉOCCUPATIONS?
COMMUNIQUER avec le Service à la clientèle
Tél: 1-800-567-3060
du lundi au vendredi entre 6h00 et 16h30
(Heure Normale du Paci que HNP)
IF ASSEMBLING A 3 LEG MODEL OF THIS DESK CAL E1 3LEG , PLEASE REFER TO THE
ASSEMBLY INSTRUCTION INCLUDED WITH THE 3 LEG MODEL.
POUR ASSEMBLER UN MODÈLE À 3 PATTES DE CE BUREAU CAL E1 3LEG , VEUILLEZ
CONSULTER LE GUIDE D'ASSEMBLAGE INCLUS AVEC LE MODÈLE À 3 PATTES.
PAGE 1 of 8
AUG 10, 2023, REV G
PAGE 1 de 8
LE 10 AOÛT, 2023, RÉV G
