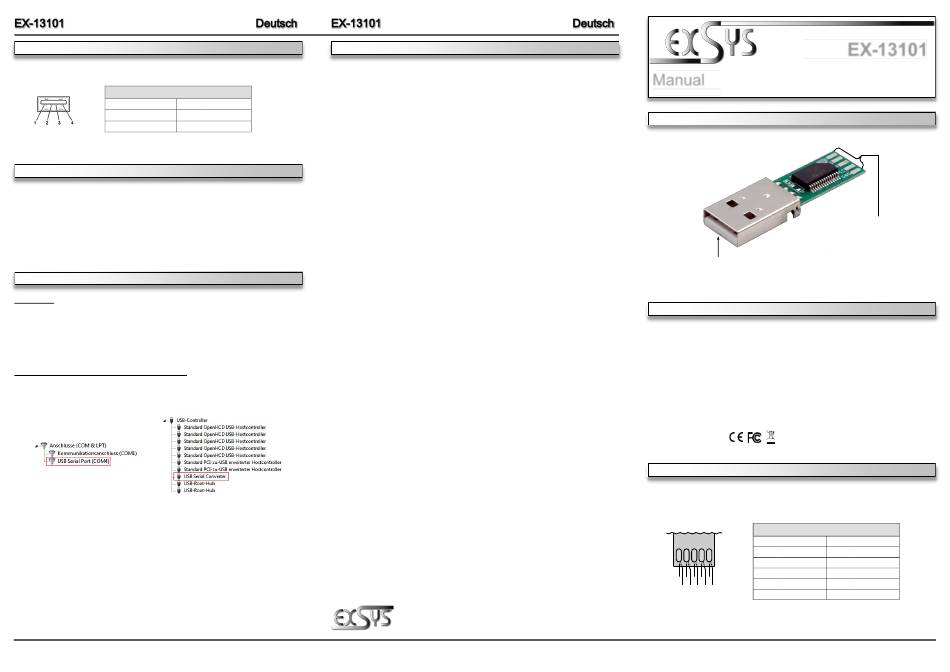

Exsys EX-13101 Manual page 2

ANSCHLÜSSE & STATUS LED'S
USB 2.0 A-Stecker:
USB 2.0 A-Stecker
Pin Signal Pin
1 VCC 3
2 DATA- 4
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's
gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau des EX-13101 geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1. Schließen Sie die EX-13101 an eine USB A-Buchse Ihres PC's an.
2. Jetzt können Sie Ihren PC starten und mit dem Punkt „Treiber Installation" fortfahren.
TREIBER INSTALLATION
Windows
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch den Adapter
und installiert diesen! Falls die Treiber nicht automatisch installiert werden sollten, laden Sie
bitte als erstes den Treiber auf unserer Homepage (www.exsys.de / www.exsys.ch) herunter.
Nun wählen Sie den Ordner Ihres Betriebssystems aus und installieren Sie die Treiber. Folgen
Sie den Installationsanweisungen und schließen Sie die Installation ab. Wichtig! Starten Sie
Ihren PC nach der Installation neu.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Anschlüsse (COM & LPT)" und
unter „USB-Controller" folgenden Eintrag sehen:
Ist dieser oder ein ähnlicher Eintrag vorhanden, ist die EX-13101 richtig installiert.
2
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
Signal
DATA+
GND
Deutschland: Schweiz:
EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH
Industriestrasse 8 Dübendorfstrasse 17
61449 Steinbach 8602 Wangen
www.exsys.ch
www.exsys.de
3
Manual
Vers. 1.0 / 30.10.23
LAYOUT
USB A-Plug
for connection to PC
DESCRIPTION & TECHNICAL INFORMATION
The EX-13101 USB to RS232 UART converter board consists of a printed circuit board (PCB)
with a permanently mounted USB connector and an FTDI FT232RL chip that handles all USB
signals and protocols. It is ideal for test purposes or for creating USB to serial cables to your
own specifications.
Compatibility: USB 1.1, 2.0 & 3.2
Operating Systems: Windows 9.x / ME / 2000 / XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx/
Linux / MAC
Connectors: 1x USB 2.0 A-Plug, 1x 10 solder joints serial RS-232
Extent of delivery: EX-13101
Certificates:
CONNECTORS & STATUS LED'S
RS-232 Pin Assignments:
Solder joints:
Solder Joints
Pin Signal
1 GND
2 VCC
3 DTR
1 2 3 4 5
4 DCD
6 7 8 9 10
5 RTS
4
EX-13101
3 solder joints serial RS-485
Pin Signal
6 CTS
7 TXD
8 DSR
9 RXD
10 RI
