1. Sicherheitshinweise
Vorsicht! Das Pendel ist mit einer großen Masse
und zwei spitzen Nadeln zur Lagerung bestückt.
Verletzungsgefahr!

Für sicheren und festen Stand des Pen-
dels sorgen.

Die Pendelmasse muss mittels der Rän-
delschraube immer gegen Herunterfallen
gesichert sein.

Beim Aufbau des Pendels darauf achten,
dass beide Nadeln korrekt in der Nut ste-
hen.

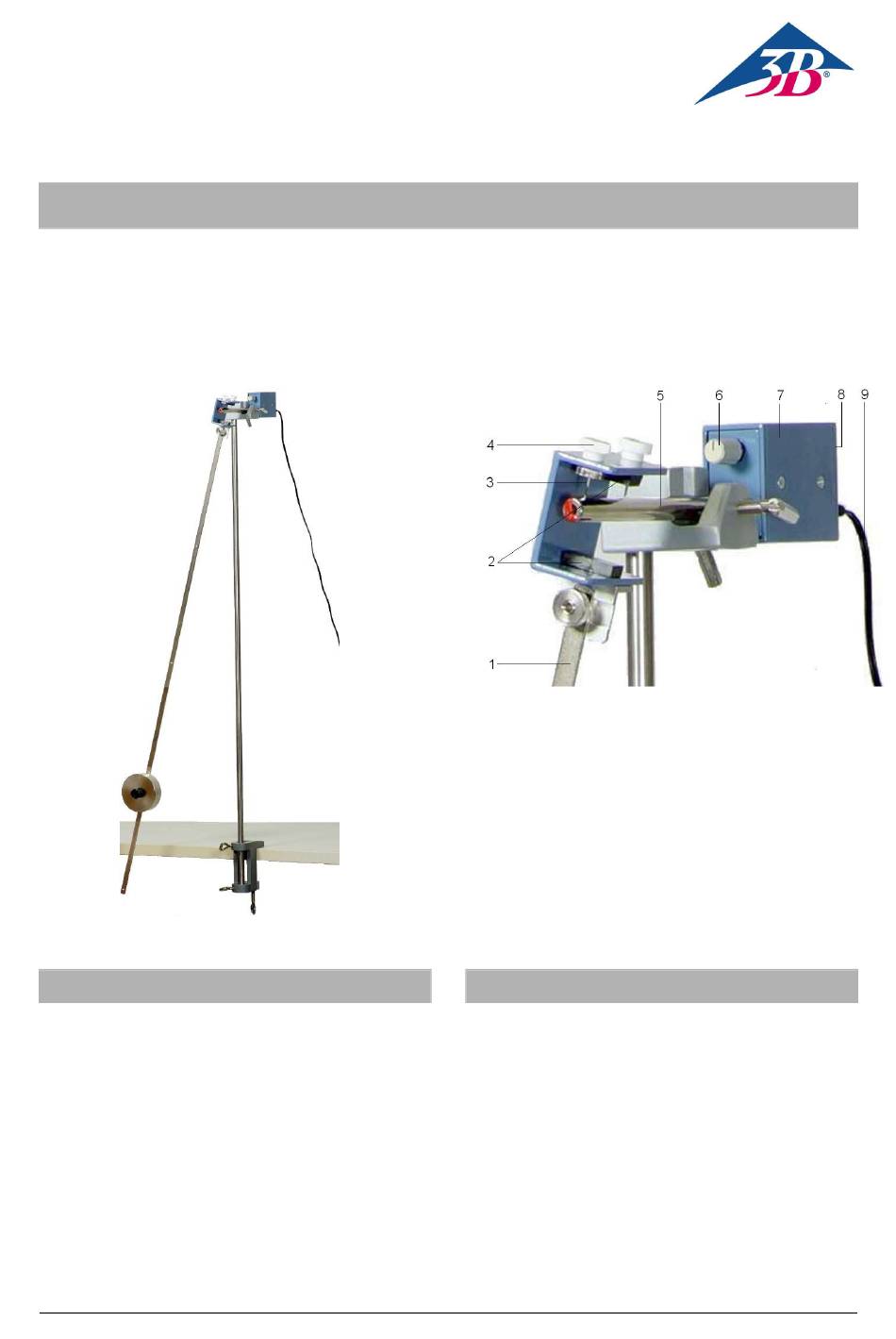

Stabpendel mit Winkelaufnehmer
Lagerung des Stabpendels mit Winkelaufnehmer
(Ausschnittsvergrößerung)
1 Pendelstab
2 Magnetpaar
3 Spitzenlager
4 Justierschraube
5 Lagerstange mit eingebautem Hallsensor
6 Offset-Regler
7 Winkelaufnehmer
8 BNC-Buchse (nicht sichtbar)
9 Verbindungsleitung zum Steckernetzgerät
2. Beschreibung
Das Stabpendel mit Winkelaufnehmer dient zur
Untersuchung harmonischer Schwingungen ei-
nes Schwerependels. Mit einem zusätzlichen
zweiten Stabpendel und einer Kopplungsfeder
können gekoppelte Schwingungen untersucht
werden.
Das Pendel besteht aus einem Pendelflachstab
mit einer U-förmigen Halterung, in die zwei Spit-
zen eingeschraubt sind. An den Schenkelinnen-
seiten der Halterung befinden sich zwei Perma-
nentmagnete. Das Pendel wird in einer Lager-
stange mit einer V-förmigen Nut gelagert, die mit
einer Universalmuffe an einer Stativstange
