1. Beschreibung
Die Apparatur zum Freien Fall dient zur Messung
der Fallzeit einer Stahlkugel für verschiedene, prä-
zise einstellbare Fallhöhen von 20 bis 960 mm.
Auf einer Grundplatte mit integrierter Auffangplat-
te ist eine Stativsäule mit Skala montiert. An ihr
befindet sich die in der Höhe verstellbare Startkon-
sole mit Aüslösevorrichtung für den Fallkörper
(Stahlkugel). Unter der Auslösevorrichtung befinden
sich 3 Kontaktstifte, die eine exakte Ausgangsposi-

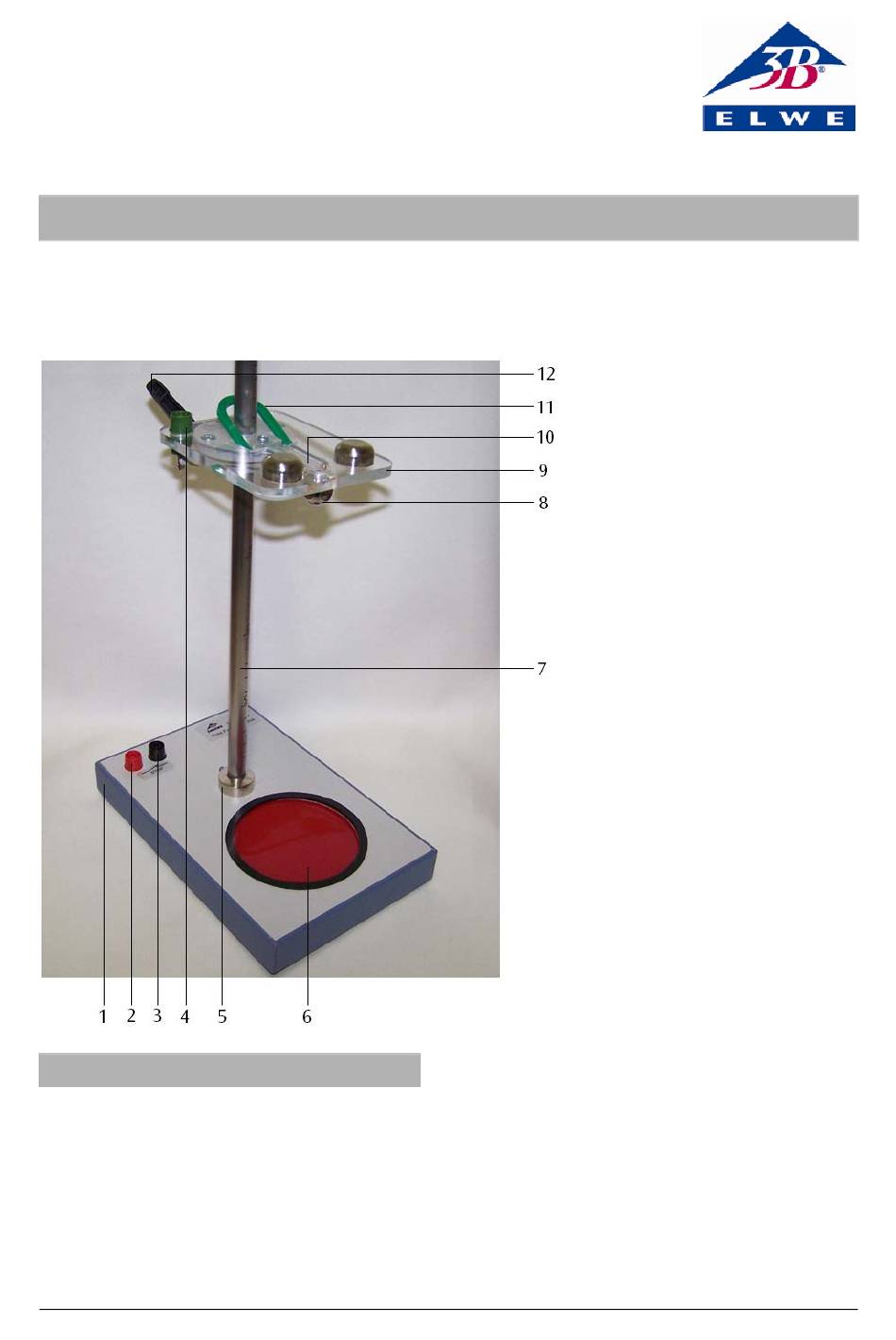

Apparatur zum Freien Fall U8400830
1
2
3
4
5
6
7
8
9
10 Haltezunge mit Mikro-Magnet
11 Auslösebügel
12 Arretierhebel für Startkonsole
tion der Stahlkugel gewährleisten. Mit der leiten-
den Oberfläche der Kugel bilden diese Kontaktstif-
te einen Schalter, der nach dem Start der Kugel
öffnet. Die Haltezunge besitzt an ihrer Spitze einen
Mikro-Magnet, der die Kugel in Startposition hält.
Beim Aufprall der Kugel auf die Auffangplatte wird
die Zeitmessung gestoppt. Die Auffangplatte ist so
gestaltet, dass die aufprallende Kugel auf ihr liegen
bleibt und nicht auf den Boden fällt.
Eine sehr gute Reproduzierbarkeit der Messergeb-
nisse ist gegeben.
1
Grundplatte
Buchse Stopp
Buchse Masse
Buchse Start
Stabaufnahme mit Fixierschraube
Auffangplatte
Stativsäule mit Skala
Stahlkugel
Startkonsole mit Auslösevorrichtung
