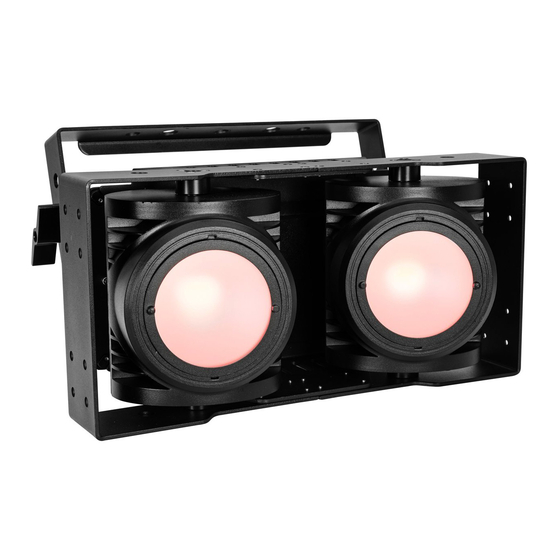

IP AUDIENCE BLINDER 2x100W LED COB RGB+WW Bedienungsanleitung User Manual IP Audience Blinder Wetterfester Audience Blinder mit 2x100-W-COB-LED in RGB+warmweiß Weather-proof audience blinder with 2x100 W COB LED in RGB+warm white STAND MASTER RGB+WW 28° STROBE SLAVE ALONE IP65 No. 41604160...
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 41604160 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual on the Internet under: www.eurolite.de 2/28 00148383, Version 1.0...
BEDIENUNGSANLEITUNG IP AUDIENCE BLINDER 2x100W LED COB RGB+WW GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals. Lesen Sie vor der Verwendung des Geräts diese Bedienungsanleitung. Sie erhalten dadurch wichtige Hinweise für den korrekten Betrieb.
SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Das Produkt dient zur Beleuchtung im Innen- und Außenbereich und ist nach IP65 aufgebaut. Es darf im Betrieb im Innen- und Außenbereich montiert und betrieben werden.
Page 5
Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 60 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.
INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist.
Frostfilter anbringen Für ein homogenes und weiches Licht des Audience Blinders, verwenden Sie bitte die beiliegenden Frostfilter. Bringen Sie je einen Frostfilter, mit den Schraubenköpfen nach innen, auf den Linsen des Geräts an. Die Frostfilter müssen direkt über den Einkerbungen, an den Frostfiltern oberhalb der Stehbolzen, sowie am Gerätegehäuse fest auf den Linsen sitzen.
NETZANSCHLUSS Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt erlaubt. Die Netzanschlüsse sind nach Schutzart IP65 ausgeführt. Passende Verbindungskabel mit Spezialsteckern sind optional erhältlich. Bei Nichtgebrauch die Anschlüsse unbedingt mit den Gummidichtkappen verschließen, um das Eindringen von Feuchtigkeit und Schmutz zu verhindern. Schließen Sie das beiliegende Netzkabel an und stecken den Netzstecker in eine geerdete Schutzkontaktsteckdose ein.
Master/Slave-Betrieb Es lassen sich mehrere Geräte zusammenschalten (max. 32). Das Hauptgerät (Master) kann dann alle Nebengeräte (Slave) synchron steuern ohne die Notwendigkeit eines DMX-Controllers. Die Geräte müssen auf die jeweilige Betriebsart eingestellt werden. Konfigurieren Sie zuerst alle Slave-Geräte vor dem Anschluss an das Master-Gerät. Stellen Sie an jedem Slavegerät dieselbe DMX Adresse ein (z.B.
REINIGUNG UND WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Linsen sollten sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann. Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen. Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch.
USER MANUAL IP AUDIENCE BLINDER 2x100W LED COB RGB+WW DANGER! Electric shock caused by short-circuit Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires. Never open the housing. Please read these instructions carefully before using the product. They contain important information for the correct use of the product.
SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as described in this manual to avoid accidental injury or damage. Intended use • This product is designed to light indoor and outdoor areas and is IP65 rated. It can be mounted and operated in indoor and outdoor areas.
Page 18
Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 60°C during use. Avoid contact by persons and materials. •...
DESCRIPTION OF THE DEVICE (1) Frost filter (2) RGB+WW LED (3) Mounting bracket with hole for coupler (4) DMX input (5) DMX output (6) Pressure compensation membrane (7) Blind plug (8) LED display with operating buttons (9) Power output (10) Fixation screw (11) Power input 19/28 00148383, Version 1.0...
INSTALLATION WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations. The device may be placed on the floor or fastened to a truss or similar rigging structure.
DMX CONNECTION Device 1 Device 2 Device 3 Starting Address 1 Starting Address 13 Starting Address 25 DMX-Controller Program Chase32 Step100 A DMX512 data link is required in order to control the device via DMX. The device provides special DMX connectors, which are designed according to protection class IP65.
POWER SUPPLY The device uses an auto-range power supply that accepts input voltages between 100 und 240 volts. The power connectors are designed according to protection class IP65. Matching connection cables with special plugs are optionally available. When not in use, make absolutely sure to close the connections with the rubber sealing caps to prevent moisture and dirt from penetrating.
Menu structure Main menu Mode Display Function A001 * 001 – 512 Setting the starting address 12CH 12-channel mode DMX mode 8-channel mode Channel choice 6-channel mode 4-channel mode CC99 00-99 Program 1: Color change Automatic mode CP99 00-99 Program 2: Color fade With increasing speed dE99 00-99...
Master/slave operation Several devices may be interconnected (max. 32). Then all slave units can be synchronized and controlled with the master unit without the need for a DMX controller. The devices must be set to the corresponding operating modes. Configure all slave units before connecting the master unit. For this, set each Slave device to the same DMX address (for example 001) and confirm with ENTER.
12-Channel-Mode Channel Value Function 000 – 255 Total brightness 0-100% Master Dimmer 000 – 010 No function Strobe 011 – 255 Strobe effect with increasing speed 0-100% 000 – 005 No function 006 – 100 Program 1: Color change Programs 101 –...
PROTECTING THE ENVIRONMENT Disposal of old equipment When to be definitively put out of operation, take the product to a local recycling plant for a disposal which is not harmful to the environment. Devices marked with this symbol must not be disposed of as household waste.
