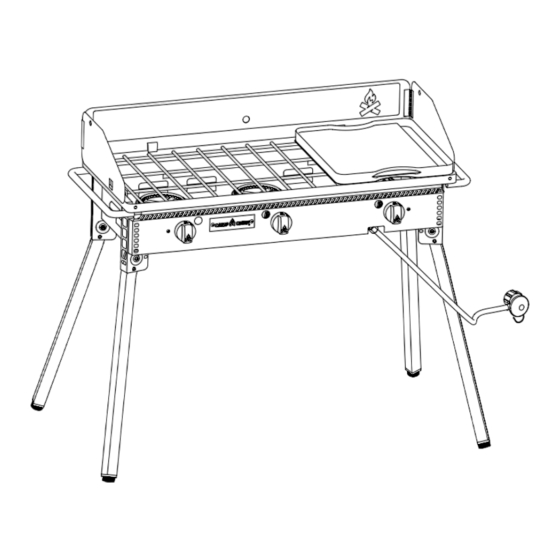

TUNDRA PRO 16
WARNINGS & INSTRUCTIONS
MODEL TS90G22
ITM. / ART. 2622193
IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY
ANSI Z21.89-2017 CSA 1.18-2017
From the Makers of Camp Chef and Covered Under One or More of the Following Patents: 328547, 329162, 356714, 357610,
Outdoor Cooking Specialty Gas Appliance
358057, 360803, 364772, 378646, 5906169, 5704777, 417120, D437522, 6427582B1, D449491, D417359
