Godox LDX50 Bi Instruction Manual

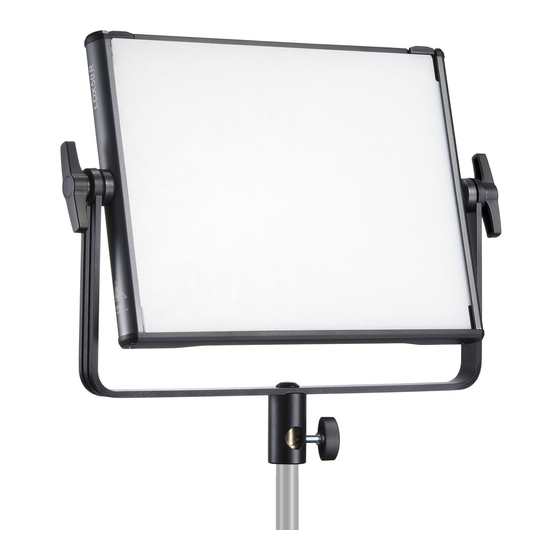

Bi-color panel light
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
合格证
QC PASS
Wechat
Official Account
神牛微信公众号
深圳市神牛摄影器材有限公司
地址: 深圳市宝安区福海街道塘尾社区耀川工业区厂房2栋
电话: 0755-29609320(8062)
传真: 0755-25723423
GODOX Photo Equipment Co., Ltd.
Add.: Building 2, Yaochuan Industrial Zone, Tangwei Community, Fuhai Street, Bao' an District,
Shenzhen 518103, China
Tel: +86-755-29609320(8062)
E-mail: godox@godox.com
www.godox.com
|
Made in China
705-LDX50B-01
邮箱: godox@godox.com
Fax: +86-755-25723423
双色温面板摄影灯
Bi-color Panel Light
使用手册
Instruction Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LDX50 Bi and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Godox LDX50 Bi

Summary of Contents for Godox LDX50 Bi

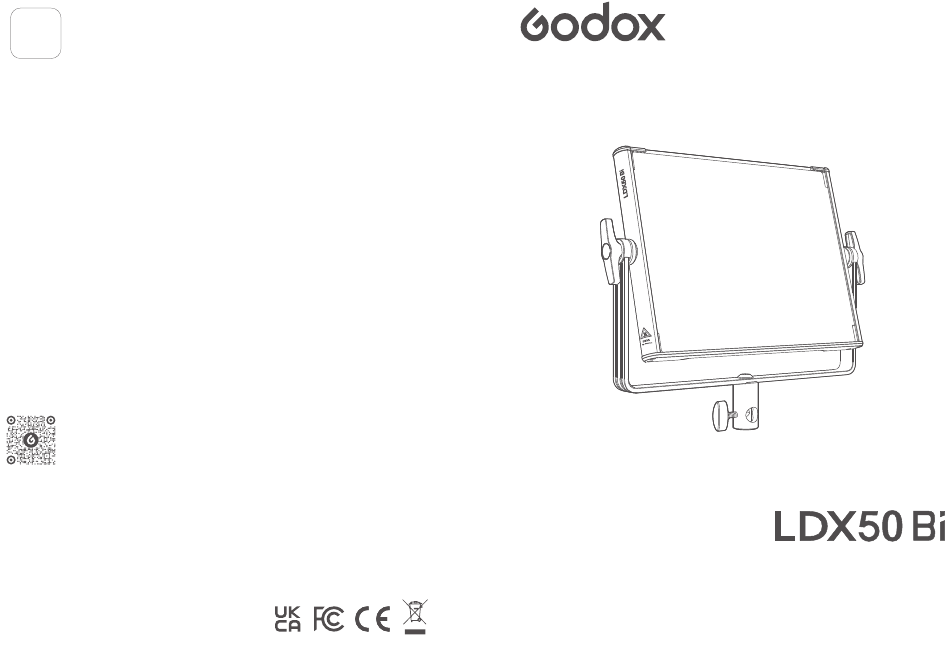

  • Page 1 Official Account 神牛微信公众号 深圳市神牛摄影器材有限公司 地址: 深圳市宝安区福海街道塘尾社区耀川工业区厂房2栋 电话: 0755-29609320(8062) 传真: 0755-25723423 邮箱: godox@godox.com GODOX Photo Equipment Co., Ltd. Add.: Building 2, Yaochuan Industrial Zone, Tangwei Community, Fuhai Street, Bao’ an District, 双色温面板摄影灯 Shenzhen 518103, China Tel: +86-755-29609320(8062) Fax: +86-755-25723423 Bi-color Panel Light E-mail: godox@godox.com www.godox.com...
  • Page 2 重要的安全说明及注意事项 安全说明依据本厂严格测试制定， 设备设计和规格如有变更， 恕不另行通知。 客户可以上 神牛官网查看最新的电子版说明， 了解产品最新资讯。 部分产品内置锂电池。 此类产品请使用专用的充电器进行充电， 并且按正确的操作说明， 首先作为最基本原则：本产品为专业灯光布景设备，应由专业灯光师使用或在专业 在规定的电压、 温度范围内使用。 人士指导下使用。 使用时必须始终遵循基本的安全预防措施，具体安全预防措施如 部分产品使用电池供电。 此类产品请勿使用说明书中未指定的任何电池、 电源或附件。 请 下： 将电池和其他附件置于儿童及婴幼儿无法触及之处。 如果儿童或婴幼儿吞下电池或附 使用前必须阅读并理解产品说明书。 件， 请立刻就医。 如果电池漏液、 变色、 变形、 冒烟或发出异味， 请立刻将其取出。 在取出过 专业灯具， 禁止儿童使用。 当儿童靠近时， 家长或陪护人必须密切监督， 以免儿童因碰撞 程中请小心， 以免烫伤。 如果继续使用， 可能会引起火灾、 触电或皮肤烫伤。 请勿使用任何 灯具或私用灯具造成人身伤害。...
  • Page 3 前言 部件名称 感谢您购买神牛产品。 灯体 LDX50Bi 是一款金属材质双色温面板摄影灯， 冷暖色温可调， 拥有 11 类 FX 场景光效；支持 ② 蓝牙 APP/ 无线 2.4G/ 灯体面板控制；常适用于广告摄影、婚纱人像、新闻采访、影视制作、 微电影拍摄等场景。 ① ③ 主要特点 ⑰ ⑱ 广域色温， 支持 2800K-6500K 色温之间自由调节 · 2 种供电方式， 支持 DC 供电或电池供电 （NPF 型电池 /V 口电池） · 3 种控制方式， 支持蓝牙 APP/2.4G 遥控器 / 灯体控制 ·...
  • Page 4 物料清单 14.8V D-TAP 转 DC 公头线 14.8V V 口电池 柔光板 B*1 收纳包 CB80*1 灯体 *1 （ 含柔光板 A*1） 3. V 口电池供电 注：D-TAP 转 DC 公头转接线和 V 口电池需另购 安装柔光板 适配器固定带 *1 钢丝绳 *1 电源线 *1 适配器 *1 说明书 *1 往灯珠反方向推动拆装推钮， 将柔光板从灯体上方顺着两侧滑道滑下， 最后往灯珠方向推动 拆装推钮完成安装。...
  • Page 5 开关机 2.4G 无线设置 1. 插入两节 NPF 电池或连接 V 口电池后， 拨动开关按键拨至 < >， 即可实现开机。 短按无线按键进入 2.4G 无线设置界面， 旋转 CCT/FN 旋钮可选组别 / 频道 /ID/ 蓝牙。 2. 通过适配器连接交流电后， 拨动开关按键拨至 < >， 即可实现开机。 组别 GR：选至组别界面，短按 CCT/FN 旋钮，组别边框出现 3. 无论处于哪种供电， 拨动开关按键拨至 < > 即可实现关机。 闪烁， 旋转 CCT/FN 旋钮可选 16 个组别 （A-F、 0-9） 。 亮度调节...
  • Page 6 照度数据 “Godox light”APP 色温 测试条件 照度单位 0.5m 7960 2190 扫描二维码即可下载“Godox Light”手机 APP （安卓和苹果系 裸灯 统都可以使用） 。 2800K 7160 1950 注：首个移动设备 （手机或平板电脑） 可直接使用 APP 操控灯体。 更换其 带柔光板 他移动设备时，灯体需进行蓝牙重置方可正常使用 APP。 APP 需升级至 8360 2270 V3.0 以上版本。 裸灯 3200K 7530 2040 带柔光板 锁定功能...
  • Page 7 Safety Instructions and Attentions 规格参数 First of all, as the most basic principle: This product is a professional lighting set 型号 LDX50Bi equipment and should be used by professional lighting engineers or under the 适配器输出 3.5A guidance of professionals. Basic safety attentions must always be followed during use, as follows: 功率...

  • Page 8: Main Features

    · Wide CCT range freely adjustable from 2800K to 6500K. prior notice. For latest product information, please check the GODOX website and · Two ways of power supply: DC power supply or NPF/V-mount battery power supply.

  • Page 9: Name Of Parts

    Warning Name of Parts Light Body Always keep this product dry. Do not use in rain or in damp conditions. Do not disassemble. Should repairs become necessary, this product must be sent to ② ② an authorized maintenance center. Keep out of reach of children. ①...

  • Page 10: Separately Sold Accessories

    What’s Inside 14.8V D-TAP to DC Male Connector Cable 14.8V v-mount battery Diffuser B*1 Carry Bag CB80*1 Light Body*1 (including diffuser A*1) 3. V-mount battery power supply Note: D-TAP to DC Male Connector Cable and v-mount battery are sold separately. Adapter Fixing Band*1 Steel Rope*1 Power Cable*1...

  • Page 11: Mode Selection

    Installation of the Diffuser and the Barndoor Mode Selection (The barndoor is sold separately) Short press the MODE button to switch between CCT mode and FX mode. Install the diffuser onto the barndoor first, then push the disassembly pusher in the 1.

  • Page 12: Lock Function

    Note: The GR, CH, and ID of the remote control RC-A6II (optional) should be the same as those of light body. “Godox light”APP Scan the QR code to download “Godox Light” APP (both Android and iOS systems are available). Note: the APP can be used directly on the firstly installed device (smartphone or tablet).

  • Page 13: Technical Data

    Illuminance Data Technical Data Testing Condition Unit 0.5m Model LDX50Bi 7960 2190 Adapter Output 3.5A Bare light 2800K Total Power Max. 65W 7160 1950 With diffuser 2800K-6500K 8360 2270 Brightness Range 0％-100％ Bare light FX Type 3200K 7530 2040 With diffuser Average≥96 9140 2470...

  • Page 14: Fcc Statement

    Any Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment. GODOX Photo Equipment Co.,Ltd. hereby declares that this equipment are in compliance Note: This equipment has been tested and found to comply with the limits for a Class B with the essential requirements and other relevant provisions of Directive 2014/53/EU.
  • Page 15 如何获得保修服务 产品保修 您可直接与产品销售商或授权服务机构联系，也可拨打神牛产品售后服务电话，与我们联 系， 由我们的服务人员为您安排服务。 申请保修时， 您应提供有效的保修卡作为保修凭证， 方 尊敬的用户， 本保修卡是申请保修服务的重要凭证， 请您配合销售商填写并妥善保管， 谢谢！ 可获得保修。 如您不能提供有效的保修卡，则在我们确认产品或部件属于保修范围的情况 下， 也可以为您提供保修， 但这不作为我们的义务。 产品信息 型号 产品条码 用户信息 姓名 联系电话 不适用保修的情况 通信地址 如产品存在下列情况，本文件项下的保证和服务将不适用 ①产品或部件超过相应保修期； ②错误或不适当使用、 维护或 保管导致的故障或损坏， 如：不当搬运；非按产品合理预期用 销售商信息 名称 途使用；不当插拨外接设备；跌落或外力挤压；接触或暴露于不适当温度、溶剂、酸碱、水 联系电话 浸或潮湿环境； ③由非神牛授权机构或人员安装、修理、更改、添加或拆卸造成的故障或损 通信地址 坏； ④产品或部件原有识别信息被修改变更或除去； ⑤无有效保修卡； ⑥使用非合法授权、 非标准或非公开发行的软件造成的故障或损坏；...

  • Page 16: Warranty

    If maintenance service is needed, you can directly contact the product distributor or authorized nance service, please fill in the following form in coordination with the seller and safe-keep service institutions. You can also contact the Godox after-sale service call and we will offer you it. Thank you! service.
