- Page 1 QK-CE24A User Manual Manuel de l'Utilisateur Control board for 1 24V gearmotor Logique de commande pour 1 motoréducteur 24V www.quikoitaly.com...
-
Page 2: Technical Characteristics

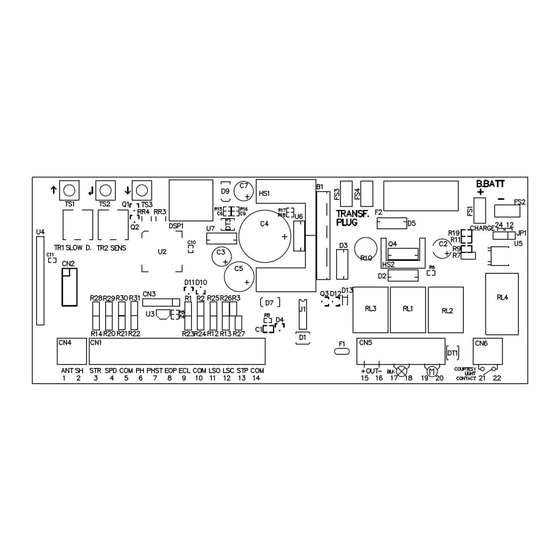

Technicians. Turn power off before maintenance or repairing. This device is intended for gate automation, any other applications is strongly advised. people, animals, things. Quiko Italy Srl discharges Not respecting of rules may cause serious damage to all responsibility for missed respect of rules. - Page 3 Wiring Main functions 230Vac Fuseholder 2A Fuse 24V (2x12V) Transformer Out 12Vdc 250mA Antenna Antenna's shield Start input (NO) It completely opens the gate Pedestrian start input (NO) It opens just partially Common Closing Photocell input (NC) During pause: Reloads pause During closing: Reverses motors direction www.quikoitaly.com...
- Page 4 Obstacle detection sensibility trimmer TS1- Buttons up/down Enter button Display FS3- Transformer input 20-24Vac / 100-200VA Battery fuse 10A Fast FS1- Backup battery input 24Vdc Backup battery voltage selector 12/24V - Must be set to 24V when used with Quiko standard products www.quikoitaly.com...
-
Page 5: Input Status
Input status The display can show in each moment inputs status. If none input engaged, on the display “--” is shown. Stop input Safety Edge opening Safety Edge closing Opening Photocell Closing Photocell Detect input Open input Close input Start input Pedestrian start Limit switch closing Limit switch opening... -
Page 6: Preliminary Checks
Preliminary checks: After having installed the control board do the following checks: 1. LIMIT SWITCHES CONNECTION Give electricity to the control board, manually unlock the automation and make sure that: " Fc " is shown when the closing limit switch is engaged; "... -
Page 7: Board Programming
Board Programming Main Menu Push enter once for at least 1 second to enter main menu. OL is shown on the display, with up/down it's possible to select other functions of this menu. To exit this menu select EX or push up and down together. After 20 seconds without actions, the control unit exits itself from this menu. - Page 8 Main Menu 5T: steb by steb mode: inputs 3 & 4 work as Start and Pedestrian start. AT: steb by steb mode with auto closing: inputs 3 & 4 work as Start and Pedestrian start. CD: Condominium mode: inputs 3 & 4 work as Start and Pedestrian start. OC: Open/Close mode: inputs 3 &...
- Page 9 Board Programming Advanced Menu Push enter button till TM is shown on the display. With up/down it's possible to select all items in this menu. To exit this menu select EX or push up/down together. After 2 minutes without actions, control unit exits itself from this menu. Advanced menu map ≈...
- Page 10 Advanced menu map (continued) Soft start Blinker flashing Loads factory defaults Auto learning transmitters Radio mode 1 2 - 34 - 56 Cycles counter Mass mode Barrier mode Exit www.quikoitaly.com...
- Page 11 Advanced menu TM Working times menu: In this menu it's possible to modify working times of control unit: T1 – Working time motor, T3 – Pedestrian opening time, TC – Courtesy light time (x10 sec). Once selected the working time to be changed, use up/down to modify it. Push enter to confirm. To exit without modifications select EH or push together up and down.
-
Page 12: Caractéristiques Techniques
Important: Avant de procéder à l'installation, veuillez lire attentivement ce manuel. Cette notice fait partie intégrante de votre produit, conservez-la dans un endroit sec pour pouvoir la consulter à tout moment. Avertissements généraux: Vérifiez d'abord que ce produit est adapté à votre installation. Lire attentivement toutes les caractéristiques techniques du produit avant l'installation. - Page 13 Connexions électriques Fonctions principales 230Vac Porte-fusible 2A Fusible 24V (2X 12V) Transformateur Out 12Vdc 250mA Antenne Bouclier d'antenne Entrée START (NA) Ouvre complètement le portail Entrée piétonne (NA) Il ne s'ouvre que partiellement Commun Entrée photocellule fermeture (NC) En pause : pause de recharge En fermeture : inverse le sens des moteurs www.quikoitaly.com...
- Page 14 Entrée transformateur 20-24Vac / 100-200VA FS3- Fusible de batterie 10A rapide Entrée batterie de secours 24Vdc FS1- Sélecteur de tension de la batterie de secours 12/24 V - Doit être réglé sur 24 V lorsqu'il est utilisé avec des produits standard Quiko www.quikoitaly.com...
- Page 15 Statut d'entrée L'afficheur indique l'état des entrées. Si aucune entrée n'est active, s'affiche à l'écran “--”. Stop Barre palpeuse d'ouverture Barre palpeuse de fermeture Photocellule fermeture Photocellule ouverture Détection "Mass Mode" Ouverture Fermeture Start Piétonne Fin de course fermeture Fin de course ouverture Aucune entrée active Comptage des secondes de refermeture automatique (clignotant)
-
Page 16: Vérifications Préliminaires
Vérifications préliminaires: Après avoir installé la carte de contrôle, effectuez les vérifications suivantes: 1. CONNEXION DES FINS DE COURSE Alimenter la centrale électrique, déverrouiller manuellement l'automatisme et s'assurer que : " Fc " s'affiche lorsque le fin de course de fermeture est enclenché; "... - Page 17 Programmation de la centrale Menu principal Appuyez une fois sur Enter pendant au moins 1 seconde pour accéder au menu principal. OL s'affiche à l'écran, avec haut/bas il est possible de sélectionner d'autres fonctions de ce menu. Pour quitter ce menu, sélectionnez EX ou poussez de haut en bas ensemble. Après 20 secondes sans actions, la centrale sort d'elle-même de ce menu.
- Page 18 Menu principal Logique de fonctionnement: 5T: mode steb par steb : les entrées 3 et 4 fonctionnent comme démarrage et démarrage piéton. AT: mode steb par steb avec fermeture automatique : les entrées 3 et 4 fonctionnent comme démarrage et démarrage piéton. CD: mode copropriété...
- Page 19 Programmation de la centrale Menu Avancé Appuyez sur le bouton Enter jusqu'à ce que TM s'affiche à l'écran. Avec haut/bas, il est possible de sélectionner tous les éléments de ce menu. Pour quitter ce menu, sélectionnez EX ou appuyez simultanément sur haut/bas. Après 2 minutes sans actions, la centrale sort d'elle-même de ce menu. Plan de menu avancé...
- Page 20 Plan du menu avancé (suite) Démarrage en douceur Mode clignotant Charge les paramètres d'usine par défaut Apprentissage automatique émetteurs Mode radio 1 2 - 34 - 56 Compteur de cycles "Mass mode" Mode barrière Sortir www.quikoitaly.com...
- Page 21 Menu avancé TM Menu Temps de travail Dans ce menu, il est possible de modifier les temps de travail de la centrale: T1 – Temps de travail moteur, T3 – Temps d'ouverture piéton TCTemps lumière de courtoisie (x10 sec). Une fois sélectionné le temps de travail à modifier, utilisez haut/bas pour le modifier. Appuyez sur Enter pour confirmer.
-
Page 22: Eu Declaration Of Conformity
E-Mail address: info@quikoitaly.com declare that the DoC is issued under our sole responsibility and belongs to the following product: Apparatus model/Product: QK-CE24A Type: CONTROL BOARD INCLUDING RADIO MODULE FOR SLIDING GATES AND AUTOMATIC BARRIERS (24V) The object of the declaration described above is in conformity with the relevant Union harmonisation legislation:... - Page 24 QUIKO ITALY Via Seccalegno, 19 36040 Sossano (VI) - Italy Tel. +39 0444 785513 Fax +39 0444 782371 info@quikoitaly.com www.quikoitaly.com...
