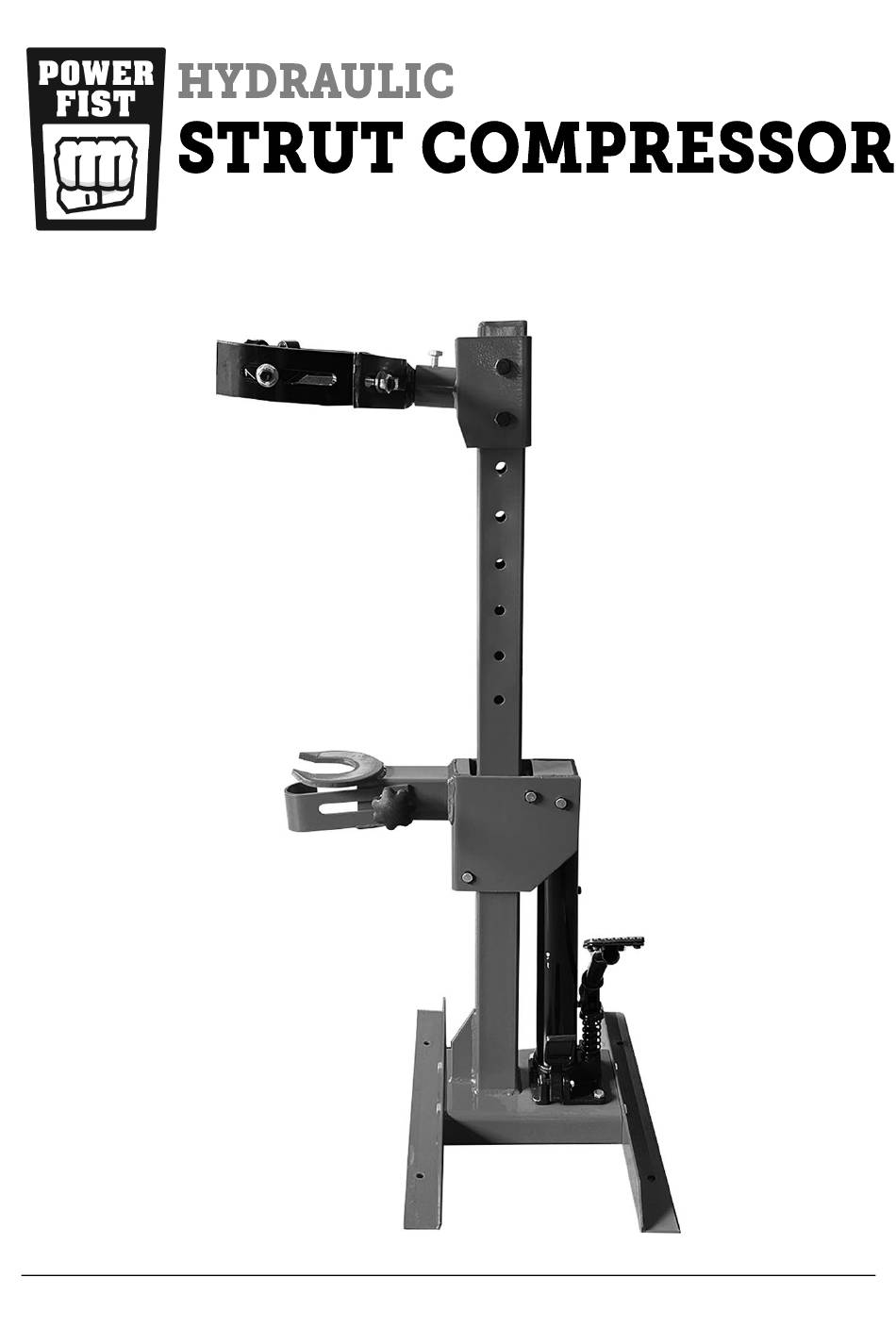

  • Page 1 V1.0 9173360 Please read and understand all instructions before use. Retain this manual for future reference.

  • Page 2: Specifications

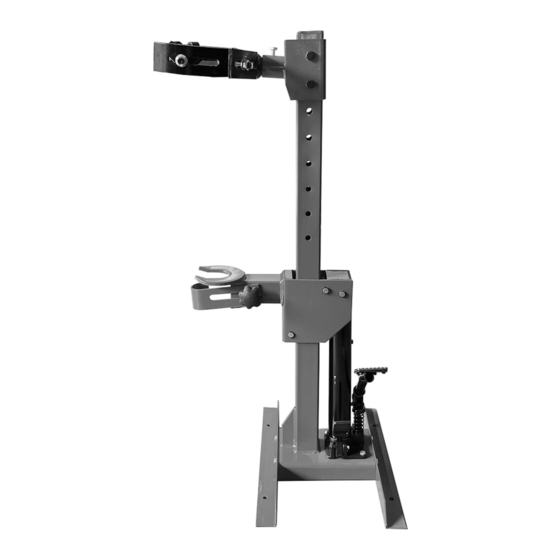

    9173360 SPRING COMPRESSOR V1.0 SPECIFICATIONS Compression Range 8-1/4 to 22-9/16 in. Diameter 15-3/4 in. Capacity 2,000 lb Dimensions (L x W x H) 21-1/4 x 19-9/16 x 43-3/4 in. Material Steel Colour/Finish Powder coated INTRODUCTION The spring compressor squeezes and holds the shock assembly's spring in place to allow the removal and replacement of the coil spring or shock absorber assembly.

  • Page 3: Work Area

    V1.0 SPRING COMPRESSOR 9173360 WORK AREA Operate in a safe work environment. Keep your work area clean, well-lit and free of distractions. Place lights so you are not working in a shadow. Keep anyone not wearing the appropriate safety equipment away from the work area.
  • Page 4 9173360 SPRING COMPRESSOR V1.0 Use the correct tool for the job. This tool was designed for a specific function. Do not modify or alter this tool or use it for an unintended purpose. Do not stand or have any part of your body in front of the spring compressor with a spring under tension.
  • Page 5 V1.0 SPRING COMPRESSOR 9173360 Do not attempt makeshift repairs to a hydraulic system. Such repairs can fail suddenly and create a hazardous condition. Hydraulic fluid has a combustible flash point of 200°F (93°C). Do not expose the fluid to an ignition source.
  • Page 6 9173360 SPRING COMPRESSOR V1.0 UNPACKING WARNING! Do not operate the tool if any part is missing. Replace the missing part before operating. Failure to do so could result in a malfunction and personal injury. Remove the parts and accessories from the packaging and inspect for damage.
  • Page 7 V1.0 SPRING COMPRESSOR 9173360 IDENTIFICATION KEY Clasp assembly screw Clasp Assembly Upright support Shaft clasp Bottle jack (2) Bracket Clasp sliding unit Lower strut assembly Hydraulic foot pedal Hydraulic release foot pedal FIGURE 1. ASSEMBLY & INSTALLATION Some components may be preassembled at the factory.
  • Page 8 9173360 SPRING COMPRESSOR V1.0 Prepare two M12 x 80 bolts (#9) by sliding an M12 washer (#8) on each one. Insert the clasp sliding unit (G) onto the upright support. The clasp assembly receiver must face the left-hand side. Align the unit's bolt holes with the top bolt holes on the upright support.

  • Page 9: Before First Use

    V1.0 SPRING COMPRESSOR 9173360 OPERATIONS WARNING! Do not stand or have any part of your body in front of the spring compressor with a spring under tension. An ejected spring under tension can injure or kill you or a bystander. Always stand off to the side of the tool while the spring is under tension.
  • Page 10 9173360 SPRING COMPRESSOR V1.0 Place the suspension strut so the lower cover sits on the saddle with the shock absorber resting within the saddle opening. Rotate the strut until the steering knuckle connector is resting against the lower strut support.

  • Page 11: Care And Maintenance

    V1.0 SPRING COMPRESSOR 9173360 20. Press down on the hydraulic foot pedal to compress the spring until the top of the shock absorber clears the top of the spring. 21. Push the top mount into place and secure with a hex wrench and box-end wrench.
  • Page 12 9173360 SPRING COMPRESSOR V1.0 Remove any hydraulic jack from service that is damaged, worn down or operates abnormally, until repaired by an authorized service technician. Check and maintain the ram oil level. Always store the hydraulic ram in the fully retracted position. This will help protect critical areas from corrosion.

  • Page 13: Bleeding The Hydraulic System

    V1.0 SPRING COMPRESSOR 9173360 Pour oil into the funnel. Allow the oil to settle for one minute and recheck the level. Repeat until the desired level is reached. Follow the steps in Bleeding the Hydraulic System. Insert the oil filler plug and hand tighten.

  • Page 14: Troubleshooting

    9173360 SPRING COMPRESSOR V1.0 STORAGE Lower the ram to its lowest position. Apply a thin coat of lubricant to the steel parts to avoid rust. Remove the lubricant before using the tool again DISPOSAL Recycle a tool damaged beyond repair at the appropriate facility.
  • Page 15 V1.0 SPRING COMPRESSOR 9173360 JACK TROUBLESHOOTING Problem(s) Possible Cause Suggested solution Jack will not lift Overloaded the jack. Reduce load or use a jack load. with a greater lift capacity. Air is trapped in the hydraulic system. Bleed air from the system.

  • Page 16: Parts Breakdown

    9173360 SPRING COMPRESSOR V1.0 PARTS BREAKDOWN Description Description Spring clasp claw Lower strut assembly Washer Ø12 Adjustable strut shaft clasp M12 wing nut Screw rod Spring clasp holder Shaft sleeve Spring clasp bracket Shaft Ø14 x 85 Clasp sliding unit Retainer ring Ø14...
  • Page 17 V1.0 SPRING COMPRESSOR 9173360 Description Description Screw M8 × 25 M10 nut M8 Nut M10 washer M8 Washer Screw M10 x 20 Bracket Page 17 www.princessauto.com / 1-800-665-8685...
  • Page 18 This page is intentionally left blank.
  • Page 19 This page is intentionally left blank.
  • Page 20 This page is intentionally left blank.
  • Page 21 V1,0 9173360 Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.

  • Page 22: Spécifications

    9173360 COMPRESSEUR DE RESSORT V1.0 SPÉCIFICATIONS Plage de compression 8 1/4 à 22 9/16 po Diamètre 15 3/4 po Capacité 2 000 lb Dimensions (Longueur à Largeur à Hauteur) 21 1/4 x 19 9/16 x 43 3/4 po Matériau Acier Couleur/fini Thermolaqué...

  • Page 23: Aire De Travail

    V1.0 COMPRESSEUR DE RESSORT 9173360 AIRE DE TRAVAIL Travaillez dans un environnement de travail sécuritaire. Gardez votre aire de travail propre, bien éclairée et exempte de toute distraction. Placez les lampes de façon à ne pas travailler dans l’ombre. Assurez-vous que les personnes qui ne portent pas l’équipement de sécurité...
  • Page 24 9173360 COMPRESSEUR DE RESSORT V1.0 SÉCURITÉ SPÉCIFIQUE AVERTISSEMENT! Peu importe votre aisance ou votre familiarité avec le produit (à force de vous en servir), respectez TOUJOURS et strictement les règles de sécurité. Si vous utilisez cet outil de façon dangereuse ou incorrecte, vous pouvez subir des blessures corporelles graves.
  • Page 25 V1.0 COMPRESSEUR DE RESSORT 9173360 Ne réglez pas les ajustements de détente du système hydraulique. Les réglages sont effectués au préalable en usine. L’huile hydraulique sous pression est chaude et peut causer des blessures par brûlure en cas de contact, de pulvérisation ou de déversement. Laissez le système hydraulique refroidir avant de procéder à...
  • Page 26 9173360 COMPRESSEUR DE RESSORT V1.0 PRÉCAUTIONS EN CAS D’INJECTION Le liquide peut pénétrer dans la peau à une pression de 100 lb/po carré. Le fluide qui s’échappe de l’outil sous pression possède une force capable de pénétrer les vêtements et la peau. Observez les précautions énoncées ci- dessous pour éviter toute blessure provoquée par injection.
  • Page 27 V1.0 COMPRESSEUR DE RESSORT 9173360 GUIDE D’IDENTIFICATION Vis d’assemblage de l’agrafe Ensemble de l’agrafe Support vertical Agrafe d’arbre Cric-bouteille (2) Supports Unité à glissière de l’agrafe Ensemble de jambe de force inférieur Pédale hydraulique Pédale de déclenchement hydraulique FIGURE 1.
  • Page 28 9173360 COMPRESSEUR DE RESSORT V1.0 Préparez deux les boulon M12 x 80 (No 9) en glissant une rondelle M12 (No 8) sur chacun d’eux. Glissez l’unité à glissière de l’agrafe (G) sur le support vertical. Le récepteur de l’ensemble d’agrafe doit être orienté vers le côté gauche. Alignez les trous de boulon de l’unité...

  • Page 29: Avant La Première Utilisation

    V1.0 COMPRESSEUR DE RESSORT 9173360 UTILISATIONS AVERTISSEMENT! Ne vous placez pas, ou aucune partie du corps, devant le compresseur de ressort alors que le ressort est sous tension. L’éjection d’un ressort sous tension peut causer des blessures graves ou mortelles à...
  • Page 30 9173360 COMPRESSEUR DE RESSORT V1.0 Desserrez le bouton de l’agrafe et glissez l’agrafe d’arbre vers l’avant pour créer l’ouverture la plus large. Vous pourriez devoir retirer l’agrafe en entier pour positionner des amortisseurs de chocs plus épais. Placez la jambe de force pour que le couvercle inférieur repose sur la selle et que l’amortisseur de chocs repose dans l’ouverture de la selle.

  • Page 31: Soin Et Entretien

    V1.0 COMPRESSEUR DE RESSORT 9173360 • Consultez les instructions d’entretien dans le manuel du propriétaire du véhicule. 14. Posez le pied sur la pédale de déclenchement hydraulique (la plus petite pédale) pour abaisser le vérin et l’ensemble de jambe de force inférieur.
  • Page 32 9173360 COMPRESSEUR DE RESSORT V1.0 elles sont illisibles ou manquantes, communiquez avec Princess Auto Ltd. pour les remplacer. AVERTISSEMENT! Toute réparation de l’outil doit être confiée uniquement au personnel d’entretien qualifié. Un outil mal réparé peut présenter un risque pour l’utilisateur ou pour les autres.
  • Page 33 V1.0 COMPRESSEUR DE RESSORT 9173360 Retirez le cric de la presse. Retirez le bouchon de remplissage d’huile. Placez le cric la pompe sur son côté et vidangez l’huile dans un récipient approprié. Mettez l’huile hydraulique usée au rebut conformément aux règlements locaux.
  • Page 34 9173360 COMPRESSEUR DE RESSORT V1.0 PURGE DU SYSTÈME HYDRAULIQUE Purgez tout excès d’air du système hydraulique en procédant comme suit : Ouvrez la valve de purge en la tournant dans le sens antihoraire. Enlevez la vis de remplissage d'huile et remplissez le cric hydraulique la pompe de liquide hydraulique.

  • Page 35: Mise Au Rebut

    V1.0 COMPRESSEUR DE RESSORT 9173360 ENTREPOSAGE Abaissez le vérin à sa position la plus basse. Appliquez une mince couche de lubrifiant sur les pièces en acier pour éviter qu'elles ne rouillent. Enlevez le lubrifiant avant de réutiliser l'outil. MISE AU REBUT Recyclez tout outil endommagé...
  • Page 36 9173360 COMPRESSEUR DE RESSORT V1.0 DIAGNOSTIC DE PANNE D’UN CRIC Problème(s) Cause(s) possible(s) Solution(s) proposée(s) Le cric ne Le cric a été Réduisez la charge ou utilisez soulèvera pas surchargé. un cric avec une capacité de la charge. levage plus élevée.
  • Page 37 V1.0 COMPRESSEUR DE RESSORT 9173360 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) Faible Le niveau d'huile Ajoutez de l'huile jusqu'au rendement au hydraulique est niveau prescrit. moment du faible. Purgez l’air du système. levage. De l'air est emprisonné dans le Le cric ne système.
  • Page 38 9173360 COMPRESSEUR DE RESSORT V1.0 RÉPARTITION DES PIÈCES Description QTÉ Description QTÉ Griffe du ressort Écrou M12 d’agrafe Rondelle Ø12 Rondelle Ø12 Vis M12 x 85 Écrou à oreilles M12 Support vertical Montant du ressort Ensemble de jambe d’agrafe de force inférieur Support du ressort Arbre d’agrafe de...
  • Page 39 V1.0 COMPRESSEUR DE RESSORT 9173360 Description QTÉ Description QTÉ Manchon d’arbre Vis M8 x 25 Arbre Ø14 x 85 M8 Écrou Anneau de retenue Rondelle M8 Ø14 Supports Récepteur du cric- Écrou M10 bouteille Rondelle M10 Vis M8 x 16...
  • Page 40 Cette page a été laissée blanche intentionnellement.
