Power Fist 8474983 Manual

Power Fist 8474983 Manual

20 gallon portable air compressor
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
V0.1
8474983
Please read and understand all instructions before use. Retain this manual for
future reference.

Advertisement

loading
Need help?

Need help?

Do you have a question about the 8474983 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Power Fist 8474983

Summary of Contents for Power Fist 8474983

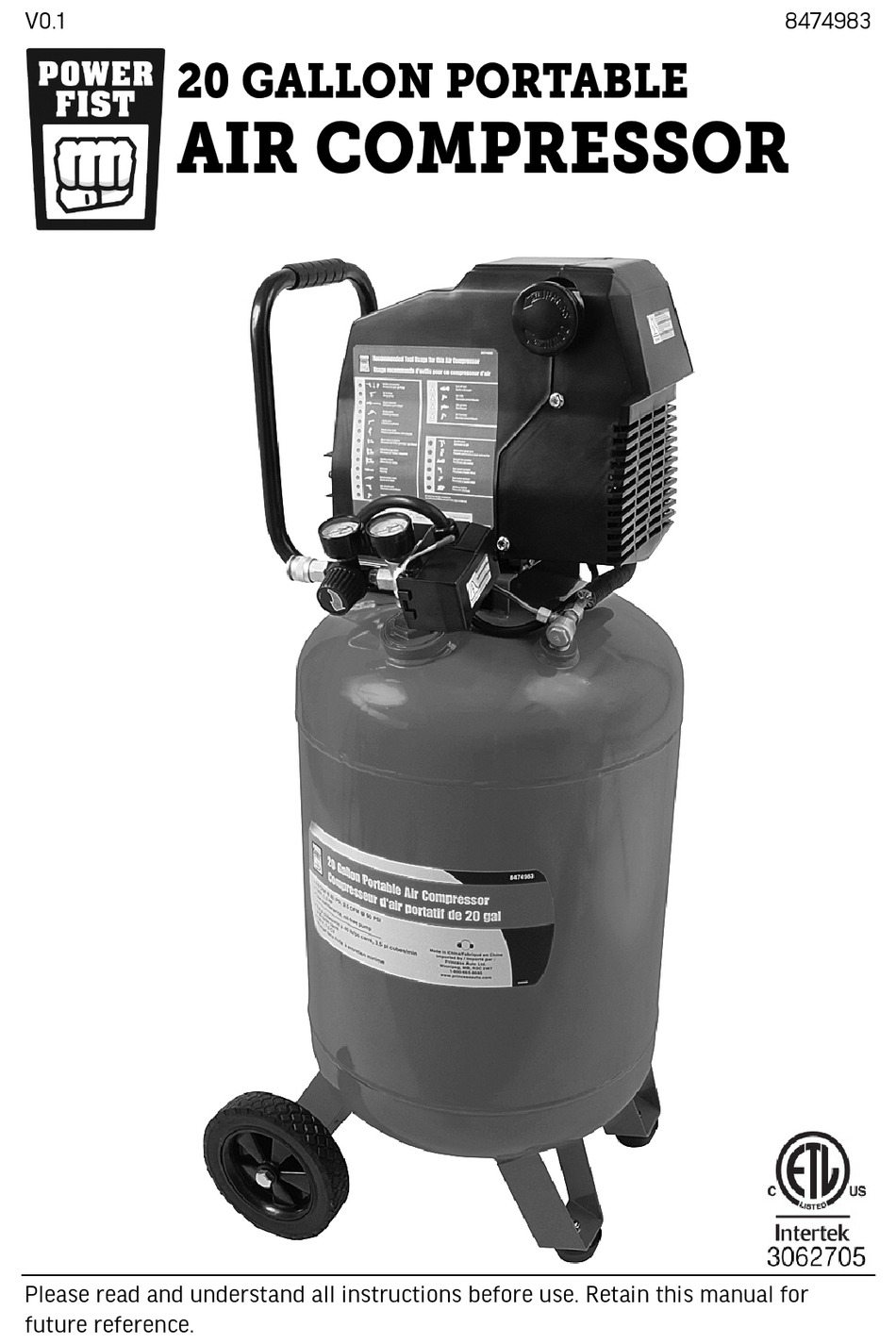

  • Page 1 V0.1 8474983 Please read and understand all instructions before use. Retain this manual for future reference.
  • Page 2 8474983 20 Gallon Portable Air Compressor V0.1 SPECIFICATIONS Air Delivery 3.5 CFM @ 90 PSI 4.8 CFM @ 40 PSI Air Tank Capacity 20 Gallons (76 litres) Max. Air Pressure 125 PSI Cut-In Pressure 95 PSI Cut-Out Pressure 125 PSI...
  • Page 3 V0.1 20 Gallon Portable Air Compressor 8474983 INTRODUCTION The 20 Gallon Portable Air Compressor is ideal for light duty pneumatic tool applications and general household use. The compressor is low maintenance with a direct drive motor and oil free pump. The 20 gallon ASME vertical portable tank comes with a cushioned handle grip.
  • Page 4 8474983 20 Gallon Portable Air Compressor V0.1 2. Control the device, personal movement and the work environment to avoid personal injury or damage to the device. 3. Do not operate any device when tired or under the influence of drugs, alcohol or medications.
  • Page 5 V0.1 20 Gallon Portable Air Compressor 8474983 4. Risk of Explosion or Fire Serious injury may occur if a fire is caused by overheating due to inadequate ventilation or restrictions to any of the compressor’s ventilation openings. Never place objects against or on top of an air compressor.
  • Page 6 8474983 20 Gallon Portable Air Compressor V0.1 c. Always transport in a level position and use protective mats to keep truck beds clean, etc. Fasten the compressor down securely. Pressure must be released from the tank before transporting. d. In cold climates, drain the tank after each use to avoid ice build up.
  • Page 7 V0.1 20 Gallon Portable Air Compressor 8474983 POWER CORD Insert the power cord plug directly to the power supply whenever possible. Use extension cords or surge protectors only when the device's power cord cannot reach a power supply from the work area (see below).
  • Page 8 8474983 20 Gallon Portable Air Compressor V0.1 Contents: • Air compressor • 1/4 in. female Quick coupler • 25 ft PE coil hose • 1/4 in. NPT male and female QC • Blow gun with safety nozzle plugs • Inflation needle and adapter fitting •...
  • Page 9 V0.1 20 Gallon Portable Air Compressor 8474983 the tank pressure is completely drained. The spring loaded valve should move freely within the pressure valve body. An inoperable pressure valve could allow an excessive amount of tank pressure to build causing the air tank to catastrophically rupture or explode.
  • Page 10 8474983 20 Gallon Portable Air Compressor V0.1 OPERATION PRE-START CHECKLIST Always operate the compressor in a level position to allow the tank to drain. 2. Inspect/clean/change intake elements on a regular basis. The ingestion of dirt into the pump is the primary cause of premature wear. Check intake filters daily.
  • Page 11 V0.1 20 Gallon Portable Air Compressor 8474983 CARE & MAINTENANCE WARNING! Only qualified service personnel should repair the tool. An improperly repaired tool may present a hazard to the user and/or others. CAUTION! Always unplug or shut down your compressor and drain the air tank completely before attempting any type of maintenance.
  • Page 12 8474983 20 Gallon Portable Air Compressor V0.1 MAINTENANCE SCHEDULE Recommendation Daily Weekly Monthly Quarterly Annually Drain Moisture from Tank(s) Inspect Filter(s) Check for Unusual Noise or Vibration Check for Air Leaks Clean Exterior of Air Compressor Tighten/Retorque Bolts Check Operation of Pressure Relief...
  • Page 13 V0.1 20 Gallon Portable Air Compressor 8474983 TROUBLESHOOTING Visit a Princess Auto Ltd. location for a solution if the tool does not function properly or parts are missing. If unable to do so, have a qualified technician service the tool.
  • Page 14 8474983 20 Gallon Portable Air Compressor V0.1 Pressure relief valve 1. Tank pressure 1. Replace pressure switch. opens. exceeded normal 2. Replace pressure switch. operating pressure. 2. Pressure switch stuck. Motor will not run. 1. Tank pressure 1. Motor will start automatically...
  • Page 15 V0.1 20 Gallon Portable Air Compressor 8474983 PARTS BREAKDOWN PARTS LIST - MOTOR DESCRIPTION QTY KIT PART ID Screw, SHC M6 X 1.0 X 35 mm Washer, Lock M6 4 & 7 Head, Cylinder E100284 Screw, HFH M3 X 0.4 X 5 mm 1 &...
  • Page 16 8474983 20 Gallon Portable Air Compressor V0.1 Valve Plate 1 & 7 Gasket, O-ring, Cylinder 1, 7 & 10 Valve, Inlet 1 & 7 Retainer, Inlet Valve 1 & 7 Cylinder 2 & 7 Screw, Pan Head M6 x 1.0 x 10 mm...
  • Page 17 V0.1 20 Gallon Portable Air Compressor 8474983 PARTS LIST - COMPRESSOR DESCRIPTION QTY KIT PART ID Shroud, Full Rear E100300 Grip, Slide On, 20 mm E101490 Handle E103967 Visit www.princessauto.com for more information...
  • Page 18 8474983 20 Gallon Portable Air Compressor V0.1 Gauge, Pressure 1.5 in. (Blk Hsn/White Face) E103339 Coupling, Quick Connect E100307 Cord, Power, 14/3 AWG, Length 6 ft Type ST E101073 Restraint, Power Cord - 14/3 ST E101800 Regulator, 3-Port, Left Flow 1/4 in. NPT E100971 Nipple, 1/4 in.
  • Page 19 V0.1 20 Gallon Portable Air Compressor 8474983 Base, Air Filter Element, Air Filter E100435 Cap, Air Filter PARTS LIST - KIT KIT # KIT NAME PART # ORDER # Kit, Valve Plate 4-12 E103497 Kit, Piston 13, 19-24 E103495 Kit, Eccentric...
  • Page 20 8474983 20 Gallon Portable Air Compressor V0.1 For technical questions call 1-800-665-8685...
  • Page 21 V0.1 20 Gallon Portable Air Compressor 8474983 Visit www.princessauto.com for more information...
  • Page 22 8474983 20 Gallon Portable Air Compressor V0.1 For technical questions call 1-800-665-8685...
  • Page 23 V1,0 8474983 Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
  • Page 24 8474983 Compresseur d'air portatif de 20 gal V1,0 SPÉCIFICATIONS Diffusion d’air 3,5 pi cubes/min à 90 lb/po carré 4,8 pi cubes/min à 40 lb/po carré Capacité du réservoir d’air 76 L (20 gal) Pression d’air max. 125 lb/po carré Pression d’enclenchement 95 lb/po carré...
  • Page 25 V1,0 Compresseur d'air portatif de 20 gal 8474983 INTRODUCTION Ce compresseur d'air portatif de 20 gal est idéal pour les travaux peu exigeant qui nécessitent un outil pneumatique et les utilisations domestiques générales. Le compresseur requiert peu d'entretien avec un moteur à...
  • Page 26 8474983 Compresseur d'air portatif de 20 gal V1,0 ÉQUIPEMENT DE PROTECTION PERSONNELLE Portez un équipement de protection individuel, comme des lunettes de sécurité approuvées ANSI Z87.1, un appareil respiratoire, des gants, des chaussures à embout d’acier ou un casque de protection lorsque le milieu de travail le justifie.
  • Page 27 V1,0 Compresseur d'air portatif de 20 gal 8474983 si on tente de procéder à des modifications, des altérations ou des réparations. Videz le réservoir d’air tous les jours ou après chaque utilisation. Ne percez, soudez, rapiécez ou modifiez jamais le réservoir d’air.
  • Page 28 8474983 Compresseur d'air portatif de 20 gal V1,0 Le compresseur peut démarrer ou s’arrêter automatiquement, sans avertissement, à moins que le pressostat ne soit fermé et que le compresseur ne soit débranché de sa source d’énergie. Objets propulsés Des blessures graves peuvent se produire si des débris sont propulsés à...
  • Page 29 V1,0 Compresseur d'air portatif de 20 gal 8474983 Ne débranchez pas le cordon d’alimentation au lieu d’utiliser le commutateur de AUTO/ARRÊT sur l’appareil Ceci permet d’éviter une mise en marche involontaire lorsque vous branchez le cordon d’alimentation dans la source d’énergie.
  • Page 30 8474983 Compresseur d'air portatif de 20 gal V1,0 Faites remplacer le cordon d’alimentation par un technicien de service competent. Pour reduire le risque de choc electrique, assurez-vous que toutes les connexions sont seches et qu’elles ne presentent aucun contact avec le sol.
  • Page 31 V1,0 Compresseur d'air portatif de 20 gal 8474983 COMPOSANTS DE BASE DU COMPRESSEUR D’AIR Les compresseurs d’air sans huile sont lubrifies en usine a vie et ne demandent aucune huile. Les composants de base du compresseur d’air sont le moteur electrique, la pompe, le pressostat et le reservoir.
  • Page 32 8474983 Compresseur d'air portatif de 20 gal V1,0 de s'arrêter automatiquement, sans avertissement, lorsqu'il y a une demande d'air. Placez toujours cet interrupteur à la position arrêt lorsque le compresseur n'est pas utilisé et avant de débrancher le compresseur. B. SOUPAPE DE DÉCHARGE DE PRESSION Le compresseur d'air est muni d'une soupape de décharge de pression conçue...
  • Page 33 V1,0 Compresseur d'air portatif de 20 gal 8474983 Insérez la poignée en plaçant ses extrémités (B) sur la base et retenez le tout au moyen des boulons (C) fournis à cet effet (voir la fig. 4). Serrez les boulons au moyen d'une douille ou d'une clé...
  • Page 34 8474983 Compresseur d'air portatif de 20 gal V1,0 Mettez le pressostat en position OFF (arret) (A). (Fig. 2) Fermez la soupape de vidange du reservoir (D). (Fig. 4) Branchez le cordon d’alimentation. Mettez le pressostat en position AUTO (A). (Fig. 2) Ajustez le regulateur de pression d’air a la pression de travail de l’outil...
  • Page 35 V1,0 Compresseur d'air portatif de 20 gal 8474983 Inspectez periodiquement les raccords du dispositif, l’alignement et les tuyaux. Demandez a un technicien autorise de reparer ou de remplacer les composants endommages ou uses. Tirez sur la soupape de decharge tous les jours pour vous assurer qu’elle fonctionne correctement et pour eliminer toute obstruction...
  • Page 36 8474983 Compresseur d'air portatif de 20 gal V1,0 LUBRIFICATION Le compresseur d’air sans huile est lubrifie en usine a vie et ne demande aucune huile au niveau de la pompe. Il se peut qu’on doive lubrifier les roues de temps a autre.
  • Page 37 V1,0 Compresseur d'air portatif de 20 gal 8474983 7. Fuites au niveau du accessoires présentent une réservoir puissance nominale équivalant à 25 % du débit réel en pi cube/min 8. Joints sautés lorsqu’ils fonctionnent de manière 9. La soupape a des fuites.
  • Page 38 8474983 Compresseur d'air portatif de 20 gal V1,0 l’interrupteur de 2. Remplacez le fusible sauté ou protection de surcharge réarmez le disjoncteur. N’utilisez thermique ne s’est pas pas un fusible ou un disjoncteur déclenché. Le moteur dont la puissance nominale est présente un dispositif...
  • Page 39 V1,0 Compresseur d'air portatif de 20 gal 8474983 RÉPARTITION DES PIÈCES LISTE DES PIÈCES - MOTEUR DESCRIPTION QTÉ TROUSSE IDENTIFICATION DES PIÈCES Vis, SHC M6 x 1,0 x 35 mm Rondelle, blocage M6 4 et 7 Tête, culasse E100284 Vis, HFH M3 x 0,4 x 5 mm...
  • Page 40 8474983 Compresseur d'air portatif de 20 gal V1,0 Joint d’étanchéité, joint torique, tête 1, 7 et 10 Plaque de soupape 1 et 7 10 Joint d’étanchéité, joint torique, culasse 1, 7 et 10 Soupape, entrée 1 et 7 12 Dispositif de retenue, soupape d’entrée...
  • Page 41 V1,0 Compresseur d'air portatif de 20 gal 8474983 LISTE DES PIÈCES – COMPRESSEUR DESCRIPTION QTÉ TROUSSE IDENTIFICATION DES PIÈCES Carénage, arrière complet E100300 Poignée, coulissante, 20 mm E101490 Poignée E103967 Visitez www.princessauto.com pour plus d'informations...
  • Page 42 8474983 Compresseur d'air portatif de 20 gal V1,0 Manomètre, 1,5 po (boîtier noir, face E103339 blanche) Manchon, raccord rapide E100307 Cordon, alimentation, calibre 14 à 3 fils E101073 AWG, longueur de 6 pi, type ST Dispositif de retenue, cordon d’alimentation E101800 –...
  • Page 43 V1,0 Compresseur d'air portatif de 20 gal 8474983 Vis, HFH M6 x 1,0 x 12 mm Coude, échapement de 90 deg. 13 mm mâle E100283 Flr x 12 po MNPT Ensemble de moteur/pompe F2B2 (échappement de droite) Vis, SHC M8 x 1,25 x 16 mm (plaque ZDC)
  • Page 44 8474983 Compresseur d'air portatif de 20 gal V1,0 En cas de questions techniques, appelez le 1-800-665-8685...
