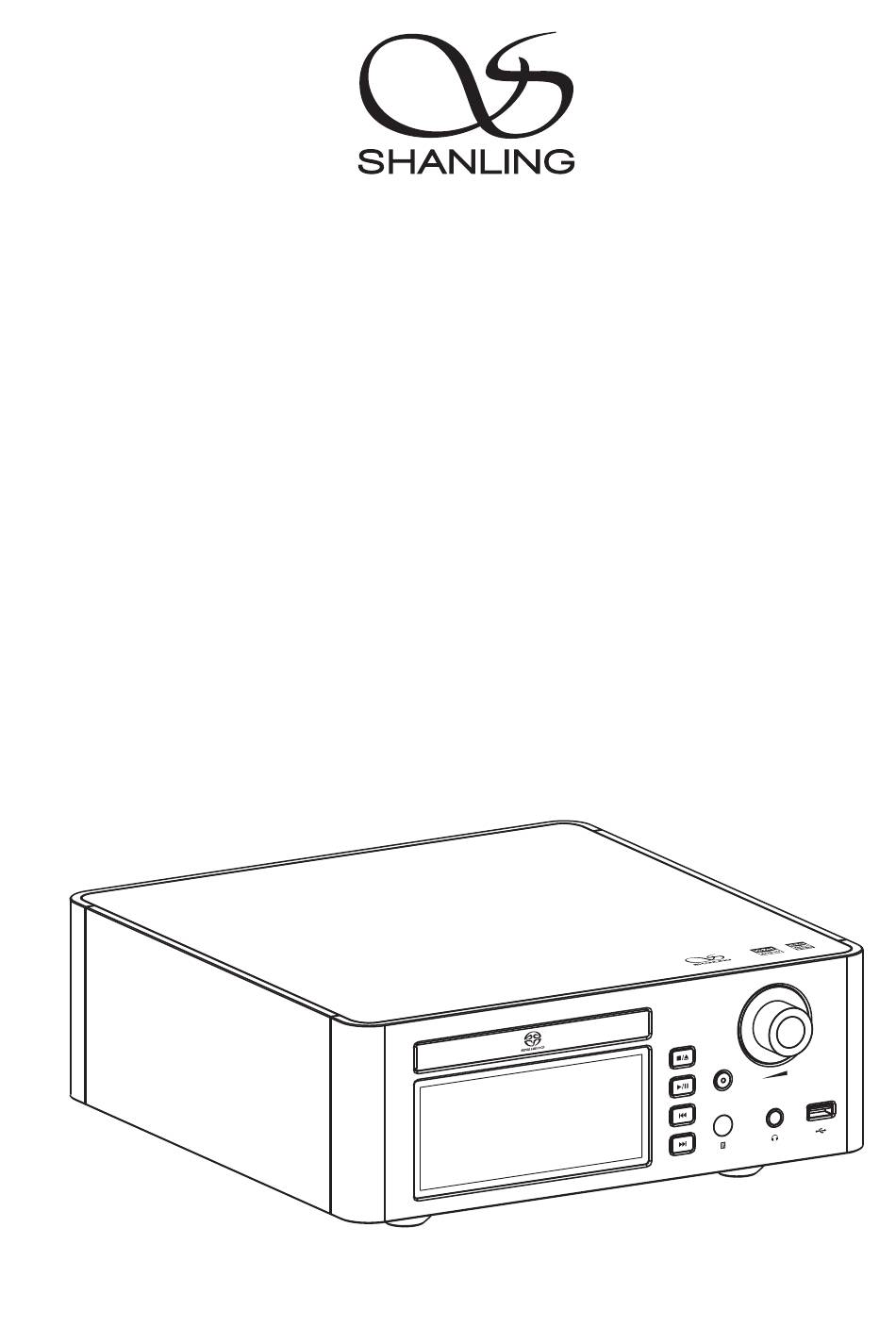

- Page 1 SCD1.3 快速入门指南 Quick Start Guide S T A N D B C D 1 .3 P la ye r S S A C D /C D SA CD /C D...
- Page 2 SCD1.3 SACD/CD播放器 安全指示 1. 不可自行开启本机进行维修、拆卸或改造。 2. 为了充分通风，设备背面和两侧应最少保留10cm，顶部应最少保留20cm的空间。 3. 设备不应遭受水滴或水溅，机器上不应放置诸如花瓶一类的装满液体的物品。 4. 通风孔不要覆盖诸如报纸、桌布和窗帘等物品而防碍通风。 5. 设备上不要放置裸露的火焰源，如点燃的蜡烛。 6. 设备应当连接到带保护接地连接的电网电源输出插座上。 7. 用电源插头和器具耦合器作为断开装置，断开装置应当保持能方便地操作。 8. 必须遵照电池废弃的相关地方条例来废弃旧电池。 9. 仅适用于海拔2000m以下地区安全使用，标志见图1。 10. 仅适用于非热带气候条件下安全使用，标志见图2。 图1 图2 产品技术标准：GB4943.1-2022 安全注意事项 安全警告 警 告：谨防触电，切勿打开机盖。 警告 CAUTION 等边三角形中有箭头闪电符号的图形表示警告 使用者在产品内有高压电，会导致人为的触电。 谨防触电.切勿打开机盖 RISK OF ELECTRIC SHOCK 等边三角形中有叹号的图形表示警告使用者该...
- Page 3 SCD1.3 SACD/CD播放器 部件名称 STANDBY SACD/CD Player SCD1.3 SACD/CD 11. 遥控接收窗 1. 碟仓区 6. 待机按钮/熄屏/音量调节 12. 6.35mm单端耳机输出 2. 停止/进出仓键 7. 氛围灯 13. U盘插口 3. 播放/暂停键 8. 5.1英寸触摸屏 4. SACD/CD切换键 9. 上一曲选择键 5. SACD/CD指示灯 10. 下一曲选择键 ANTENNA DIGITAL IIS-LVDS COAXIAL OPTICAL USB DAC...
- Page 4 SCD1.3 SACD/CD播放器 遥控器示意图 机型切换键 遥控器为多机型通用，使用 SACD/CD播放器：按CD键 前先切换到对应的机型键。 POWER 注: 长按为待机开关 停止/进出仓键 播放/暂停键 短按 上一曲播放键 短按 : 下一曲播放键 长按: 快速向后搜索键 长按: 快速向前搜索键 随机播放键 重复播放键 静音键 MUTE 输入选择键 音量控制键 INPUT DIMMER 熄屏 亮屏 键 RC 3 T 注： 1. 遥控器有效距离不大于10米，遥控夹角不大于30度。 2. 遥控器未标示按键非本机功能，操作无效属正常现象。...
- Page 5 SCD1.3 SACD/CD播放器 操作说明 开/关机器 1. 首先连接好机器的电源线及信号线。 2. 按下后板上的电源开关键至 [ON/开] 位置，此时氛围灯先闪烁后再变为红色。 3. 长按面板上的 [STANDBY] 旋钮2秒，氛围灯由红色变为蓝色(氛围灯颜色可在 "系统设置 - 氛围灯调 节"里进行变换)，即进入开机状态。 4. 开机状态下，长按面板上的 [STANDBY] 旋钮2秒，氛围灯变为红色，机器将停止播放并关闭部份 电源。 5. 要关闭本机电源时，将后板电源开关置于 [OFF/关] 位置即可。若长时间不使用本机时，请将本机 的交流输入电源线与市电插座分离。 输入输出 输入：按下遥控器上的 [ INPUT ] 键，也可在下拉菜单栏或主界面单击 [ ] 图标进入输入输出切 换界面，可在 " CD播放、本地音乐、蓝牙输入、USB DAC、COAXIAL 、 OPTICAL " 之间进行输...
- Page 6 SCD1.3 SACD/CD播放器 上一曲 点击显示屏上的 [ ] 图标或按面板或遥控器上的 [ ] 键，若当前曲目播放时间少于5秒，则跳向前 一个曲目。若当前曲目播放时间大于5秒，则回到当前曲目起始处播放，再按一下才跳向前一个曲目 进行播放。 下一曲 点击显示屏上的 [ ] 图标或按面板或遥控器上的 [ ] 键，即可跳向下一个曲目进行播放。 快速搜索 长按前面板或遥控器上的 [ ] 键时为快速向后搜索，长按 [ ] 键时为快速向前搜索，放 开该键时恢复正常播放状态。 重复播放 连续重复播放当前曲目，点击显示屏上的 [ ] 图标或按遥控器上的 [REP] 键一次，显示屏显示 " " 图标。连续重复播放整张碟片上的曲目，则再点击显示屏上的 [ ] 图标或按遥控器上的...
- Page 7 1. 建议U盘使用前先格式化为FAT32格式，再拷入音乐文件，否则机器有可能无法识别U盘。 2. 机器面板上的U盘插口，支持高达2TB容量的存储设备。 3. 支持最高采样频率：768kHz和DSD512。 4. 支持文件格式：DSD、DXD、APE、FLAC、WAV、AIFF/AIF、DTS、MP3、WMA、AAC、OGG、ALAC、 MP2、M4A、AC3、OPUS、TAK等，支持CUE。 Bluetooth 输入 1. 将信号源切换到 "蓝牙输入" 模式。 2. 此时本机蓝牙会一直处于可以被搜索状态，打开手机或iPad等搜索蓝牙设备。 3. 在搜索到的设备中选择 "Shanling SCD1.3"。 4. 设备连接好后，使用播放软件播放音乐即可。 USB设置 1. 将USB线从电脑连接到机器后板上的USB DAC端口。 2. 在下拉菜单栏或主界面单击 [ ] 图标进入输入输出切换界面，将信号源切换到 "USB DAC" 模式。 3. 连接电脑后，请将"USB驱动"安装至电脑上(MAC电脑免安装驱动)。 4. 在电脑选择设置对应的声音输出设备即可。 USB驱动程序下载方式：...
- Page 8 APP使用说明书 扫码即可下载 固件升级 升级过程中请不要操作机器。 OTA在线升级 1. 打开WiFi功能并连接到可用网络。 2. 机器插上 U盘， 前往 "系统设置 - 系统升级 - 网络升级" 进行更新。 U盘升级 update 请在山灵官网 - 产品中心 - SCD1.3产品页面下载固件升级程序，将新固件 ( ) 拷贝到U 盘根目录下。 2. 机器插上 U盘， 前往 "系统设置 - 系统升级 - 本地升级" 并选择 "确定" 即可进行升级。...
- Page 9 SCD1.3 SACD/CD播放器 IIS-LVDS输出接口脚位定义 DATA/DSDR- DATA/DSDR- DATA/DSDL+ DATA/DSDR+ DATA/DSDR+ DATA/DSDL- BCLK/DSDCLK+ BCLK/DSDCLK+ BCLK/DSDCLK+ BCLK/DSDCLK- BCLK/DSDCLK- BCLK/DSDCLK- LRCK/DSDL- LRCK/DSDL- LRCK/DSDR+ LRCK/DSDL+ LRCK/DSDL+ LRCK/DSDR- MCLK+ MCLK+ MCLK+ MCLK- MCLK- MCLK- DSD FLAG DSD FLAG F_MUTE F_DSD MUTE MUTE Model 1 Model 2 Model 3...
- Page 10 SCD1.3 SACD/CD播放器 随机附件 快速入门指南：1份 保修卡：1份 三联电源线：1根 USB线：1根 遥控器：1个...
-
Page 11: Safety Instructions
SCD1.3 SACD/CD Player Safety Instructions 1. Don't repair disassemble or modify the device without permission. 2. For good ventilation, a minimum of 10cm clearance shall be maintained at the back and both sides and 20cm at the top of the player. -
Page 12: Parts Name
SCD1.3 SACD/CD Player Parts Name STANDBY SACD/CD Player SCD1.3 SACD/CD 8. 5.1-inch Touch Screen 1. SACD/CD Drive 9. Previous Track 2. Stop & Eject Button 10. Next Track 3. Play/Pause 11. Remote Control Receiver 4. SACD/CD Switch Button 12. 6.35mm Single-Ended Headphone Output 5. -
Page 13: Remote Control Diagram
SCD1.3 SACD/CD Player Remote Control Diagram Press the CD button to Universal remote can be used use remote. with different components. POWER Switch to the matching setting. Long press CD button to switch into standby mode. Stop & Eject Play/Pause... -
Page 14: Volume Control
SCD1.3 SACD/CD Player Operating instructions Turn ON/OFF 1. Connect the power cord and signal cable of the device. 2. Put the Power Switch to the ON position. The ambient light will turn red. 3. Press in on the [STANDBY] wheel for 2 seconds to turn on the system. Ambient Light will change to blue. - Page 15 SCD1.3 SACD/CD Player Previous Track Click the [ ] icon on the display or press the [ ] button on the panel or the remote control. If the current track progressed less than 5 seconds, playback skips to the previous track. Otherwise playback will go back to the beginning of the current track, then press again to skip to the previous track.
-
Page 16: Bluetooth Input
4. Pair it with your device and let it connect. USB Settings 1. Connect the SCD1.3 to your computer, connect cable to the USB DAC input. 2. Click the [ ] icon in the swipe-down menu bar or enter the Input/Output settings in the main menu on the device, and switch the Input source to "USB DAC"... -
Page 17: App Control
USB Drive Update Download the firmware update from Shanling official website. Copy the "update.bin" file to root/main directory of USB Drive. Connect the USB Drive to the device. Go to "System Setting - System Update - Local Update" and... - Page 18 SCD1.3 SACD/CD Player IIS-LVDS Output Interface DATA/DSDR- DATA/DSDR- DATA/DSDL+ DATA/DSDR+ DATA/DSDR+ DATA/DSDL- BCLK/DSDCLK+ BCLK/DSDCLK+ BCLK/DSDCLK+ BCLK/DSDCLK- BCLK/DSDCLK- BCLK/DSDCLK- LRCK/DSDL- LRCK/DSDL- LRCK/DSDR+ LRCK/DSDL+ LRCK/DSDL+ LRCK/DSDR- MCLK+ MCLK+ MCLK+ MCLK- MCLK- MCLK- DSD FLAG DSD FLAG F_MUTE F_DSD MUTE MUTE Model 1...
- Page 19 SCD1.3 SACD/CD Player Accessories Quick Start Guide: 1 Warranty Card: 1 Power Cord: 1 USB Cord: 1 Remote Control: 1...
- Page 20 微 信 公 众 号 微 博 公 众 号 Eddict Player 扫码即可下载 公司名称: 深圳山灵数码科技发展有限公司 Company: Shenzhen Shanling Digital Technology Development Co.,Ltd. 公司地址: 深圳市南山区蛇口赤湾一路10号 Address: No.10, Chiwan 1 Road, Shekou Nanshan District of Shenzhen City, China. QQ群/QQ Group: 667914815; 303983891; 554058348 服务热线/Telephone: 400-630- 778...
