Shanling EC3 Quick Start Manual
  1. Manuals
  2. Brands
  3. Shanling Manuals
  4. CD Player
  5. EC3
  6. Quick start manual

Shanling EC3 Quick Start Manual

Hide thumbs

Advertisement

Table of Contents

EC3
快速入门指南
Quick Start Guide
/ M E N U
E C 3
D P la y e
r
S te re o C

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EC3 and is the answer not in the manual?

Questions and answers

Related Manuals for Shanling EC3

Summary of Contents for Shanling EC3

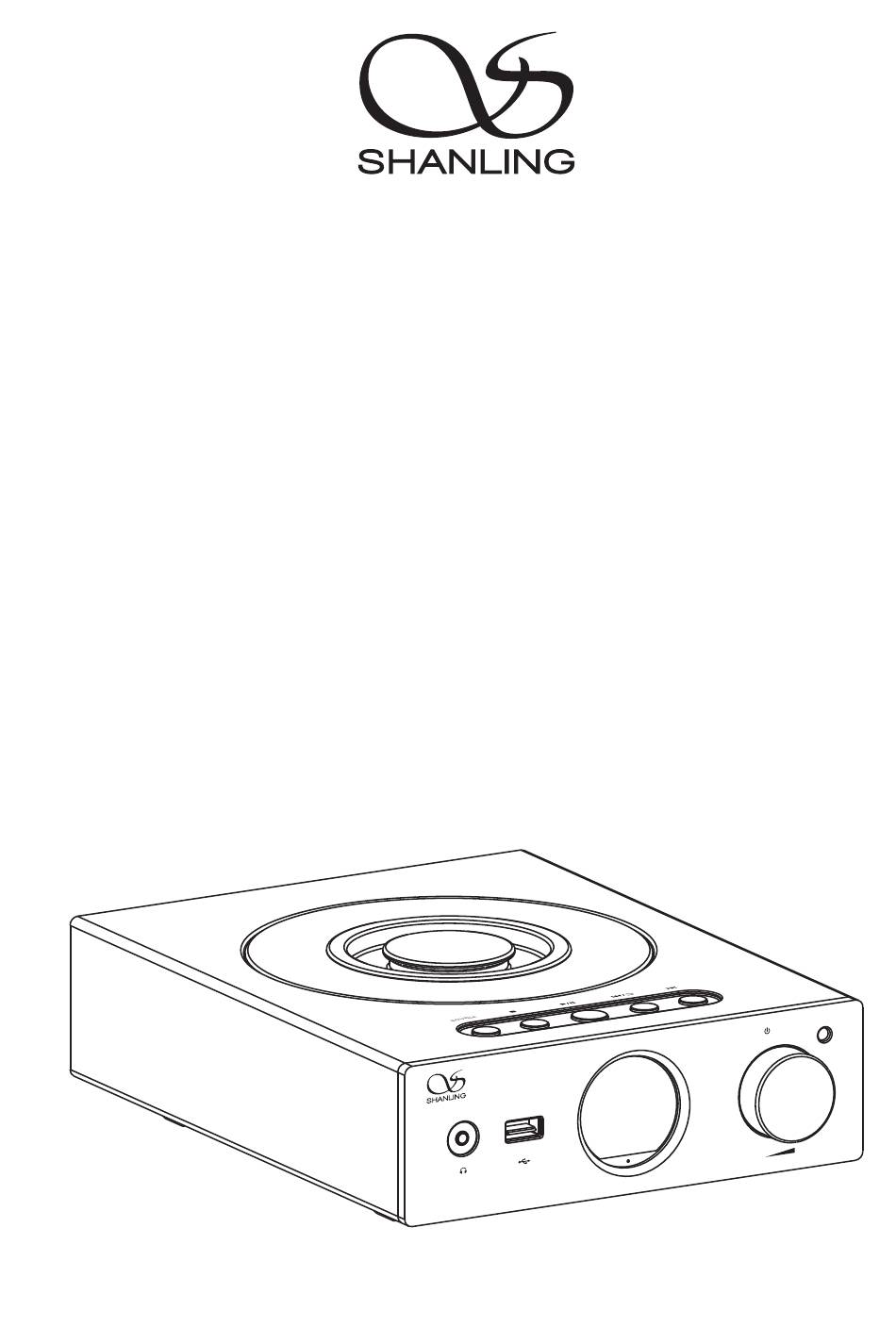

  • Page 1 快速入门指南 Quick Start Guide / M E N U E C 3 D P la y e S te re o C...
  • Page 2 立体声CD播放器 安全指示 1. 不可自行开启本机进行维修、拆卸或改造。 2. 为了充分通风，设备背面和两侧应最少保留10cm，顶部应最少保留20cm的空间。 3. 设备不应遭受水滴或水溅，机器上不应放置诸如花瓶一类的装满液体的物品。 4. 通风孔不要覆盖诸如报纸、桌布和窗帘等物品而防碍通风。 5. 设备上不要放置裸露的火焰源，如点燃的蜡烛。 6. 设备应当连接到带保护接地连接的电网电源输出插座上。 7. 用电源插头和器具耦合器作为断开装置，断开装置应当保持能方便地操作。 8. 必须遵照电池废弃的相关地方条例来废弃旧电池。 9. 仅适用于海拔2000m以下地区安全使用，标志见图1。 10. 仅适用于非热带气候条件下安全使用，标志见图2。 图1 图2 产品技术标准：GB8898-2011；GB/T 9254.1-2021 安全注意事项 安全警告 警 告：谨防触电，切勿打开机盖。 警告 CAUTION 等边三角形中有箭头闪电符号的图形表示警告 使用者在产品内有高压电，会导致人为的触电。 谨防触电.切勿打开机盖 RISK OF ELECTRIC SHOCK 等边三角形中有叹号的图形表示警告使用者该 DO NOT OPEN 设备有重要的操作和维护指示。...
  • Page 3 立体声CD播放器 部件名称 碟盖 播放/暂停键 放碟区 上一曲选择/返回键 下一曲选择键 遥控接收窗 / M E N U E C 3 D P la ye S te re o C 电源按钮/音量调节旋钮/ 停止键 菜单设置 输入选择键 状态指示灯 3.5mm单端耳机输出 多功能显示窗 U盘插口 蓝牙天线 总电源开关 BT ANT POWER ANALOG OUT 关...
  • Page 4 立体声CD播放器 遥控器示意图 机型切换键 遥控器为多机型通用，使用 CD播放器：按CD键 前先切换到对应的机型键。 POWER 注: 长按为待机开关 播放/暂停键 停止键 重复播放键 RANDOM 随机播放键 短按 上一曲播放键 长按: 快速向后搜索键 短按 : 下一曲播放键 静音键 长按: 快速向前搜索键 MUTE 输入选择键 INPUT VOLUME DIMMER 熄屏 亮屏 键 RC 3 R 注： 1. 遥控器有效距离不大于10米，遥控夹角不大于30度。 2. 遥控器未标示按键非本机功能，操作无效属正常现象。 拧出螺丝...
  • Page 5 立体声CD播放器 操作说明 开/关机器 1. 首先连接好机器的电源线及信号输出线。 2. 按下后板上的电源开关键至 [ON/开] 位置，此时显示屏上的状态指示灯先显示为红蓝色，然后再 变为红色。 3. 长按面板上的 [ ] 旋钮2秒，指示灯由红色变为蓝色，即进入开机状态。 / MENU 4. 开机状态下，长按面板上的 [ ] 旋钮2秒，指示灯变为红色，机器将停止播放并关闭部份 / MENU 电源。 5. 要关闭本机电源时，将后板电源开关置于 [OFF/关] 位置即可。若长时间不使用本机时，请将本机 的交流输入电源线与市电插座分离。 选择音源 按下机器上的 [SOURCE] 或遥控器上的[ INPUT ] 键，可将音频信号切换到“CD、U盘、蓝牙” 模式。 停止 1 . 在播放状态下，按下机器上的 ] 或遥控器...
  • Page 6 ] 键可返回上一级菜单。 U盘播放 1. 建议U盘使用前先格式化为FAT32格式，再拷入音乐文件，否则机器有可能无法识别U盘。 2. 机器面板上的USB口，支持高达2TB容量的存储设备。 3. 支持最高采样频率：384kHz和DSD256。 4. 支持文件格式：DSD、DXD、APE、FLAC、WAV、AIFF/AIF、DTS、MP3、WMA、AAC、OGG、ALAC、 MP2、M4A、AC3、OPUS、TAK等，支持CUE。 Bluetooth 输入 1. 将信号源切换到“蓝牙”模式。 2. 此时本机蓝牙会一直处于可以被搜索状态，打开手机或iPad等搜索蓝牙设备。 3. 在搜索到的设备中选择“Shanling EC3”。 4. 设备连接好后，使用播放软件播放音乐即可。 重复播放 如果连续重复播放当前曲目，按遥控器上的 [REP] 键一次，显示屏显示“ ”图标。如果连续重放 整张碟片上的曲目，则再按一次 [REP] 键，显示屏显示“ ”图标。若想取消重复播放功能，则再 按一次 [REP] 键，显示屏显示“ ”图标。 随机播放 在播放状态下，按下随机播放键 [RANDOM] ，显示屏上显示...
  • Page 7 3. 选择“SyncLink”选项并将开关打开，按 [ 键返回主界面。 扫描二维码即可观看 4. 将U盘插于面板上，旋转 [ ] 旋钮将音 频 / MENU CD-S100(21)连接手 信号切换到“U盘”模式并按下确认选择。 机APP使用教程 5. 手机打开“Eddict Player”APP，点击左上角的 (synclnk功能) 使 用 教 程 扫码即可观看 “ ”图标， 选择“SyncLink - 客户端”并将开 关打开，在搜索到的设备中选择“Shanling EC3” 注：CD-S100(21)/ 使用教程相同。 后返回上一级菜单。 6. 选择“扫描音乐”选项并点击扫描，扫描完成后U盘上的曲目即可在手机上进行播放。 7. 返回到“Eddict Player”APP主界面，选择“本地音乐”即可在手机上进行播放操控。...
  • Page 8 立体声CD播放器 技术规格 音频输出电平：2.3V 频率响应：20Hz - 20KHz (±0.5dB) 技术参数 信噪比：116dB 失真度：＜0.001% 动态范围：116dB 消耗功率：15W 常 规 体积 (宽 x 深 x 高) ：188 x 255 x 68mm 净重：约2.4kg 随机附件 快速入门指南：1份 保修卡：1份 三联电源线：1根 遥控器：1个 碟盖：1个...

  • Page 9: Safety Instructions

    Stereo CD Player Safety Instructions 1. Don't repair disassemble or modify the device without permission. 2. For good ventilation, a minimum of 10cm clearance shall be maintained at the back and both sides and 20cm at the top of the player. 3.

  • Page 10: Parts Name

    Stereo CD Player Parts Name Disc Cover Play/Pause Area for Disc Previous Track Return Next Track Remote Control Receiver / M E N U E C 3 D P la ye S te re o C Power Button / Volume Wheel Stop Button Menu Setting Source Selector Button...

  • Page 11: Remote Control Diagram

    Note: 1. Use remote within 10m distance and less than 30 degree angle. 2. Some buttons on universal remote server no functions with EC3. Unscrew Note： 1. When changing battery, insert right side first. 2. Then press in left side.

  • Page 12: Stop Playback

    Stereo CD Player Operating instructions Turn ON/OFF 1. Connect the power cord and signal cable of the player. 2. Put the power button on the rear side of the player into On position. Indicator on display should turn red/blue and then red. 3.
  • Page 13 1. Switch the source / input to Bluetooth mode. 2. Open Bluetooth settings on your device and search for new devices. 3. Player will show up as "Shanling EC3". 4. Pair it with your device and let it connect. Repeat If you want to play the current track repetitively, press [REP] button on remote control once.

  • Page 14: Mute Playback

    5. On your phone, open Eddict player app, go to SyncLink function and turn on Client mode. Select "Shanling EC3" form list of available devices. 6. Click on Scan Music to scan for music files on the USB Drive. " " 7. Now you can control music playback on your EC3.

  • Page 15: Specifications

    Stereo CD Player Specifications Output Level: 2.3V Frequency Response: 20Hz - 20KHz (±0.5dB) Technical Signal to Noise Ratio: 116dB Parameters Distortion: ＜0.001% Dynamic Range: 116dB Power Consumption: 15W General Dimensions: 188 x 255 x 68mm Parameters Weight: .4kg Accessories Quick Start Guide: 1 Warranty Card: 1 Power Cord: 1 Remote Control: 1...
  • Page 16 微 信 公 众 号 微 博 公 众 号 Eddict Player 扫码即可下载 公司名称: 深圳山灵数码科技发展有限公司 Company: Shenzhen Shanling Digital Technology Development Co.,Ltd. 公司地址: 深圳市南山区蛇口赤湾一路10号 Address: No.10, Chiwan 1 Road, Shekou Nanshan District of Shenzhen City, China. QQ群/QQ Group: 667914815; 303983891; 554058348 服务热线/Telephone: 400-630- 778...
