DINUY MI KNX 001 Manual

MI KNX 001
3
2
1
EA
E
S
R
P
B
Prog
TIME
A

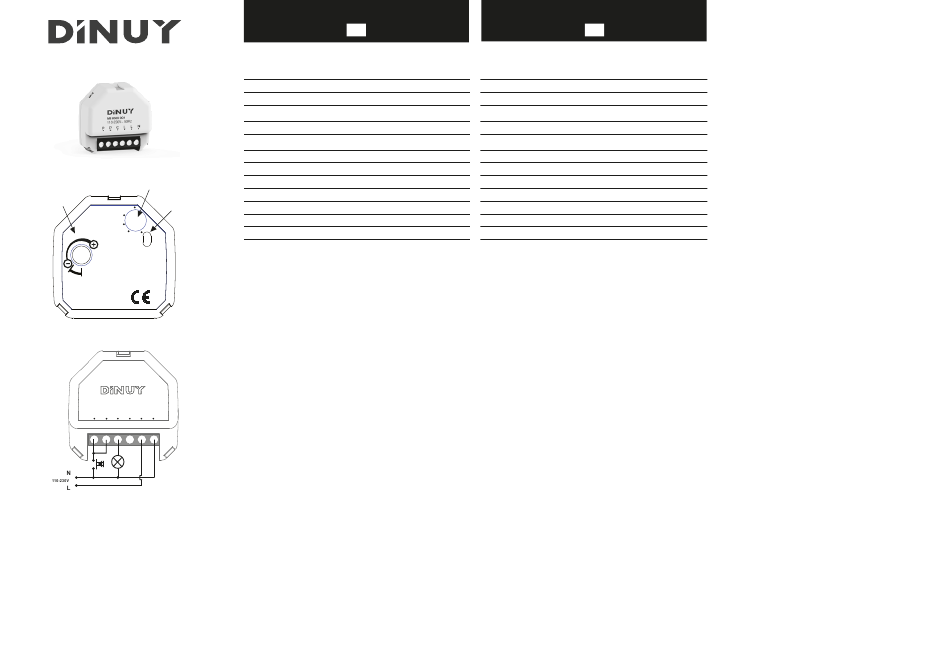

Fig. 1
MI KNX 001
110-230V~ 50Hz
P P C L L N
E
TELERRUPTOR / TEMPORIZADOR INALÁMBRICO DE 1 CANAL
ESPECIFICACIONES TÉCNICAS
Tensión Alimentación 110-230V~
Potencia Nominal Relé µ 16A / 250V
Campo abierto: 100m
Alcance
Interior: ~30m
Nº canales 1 canal de salida
Interruptor, Temporizador y
Función
Repetidor de señales KNX-RF
Temporización 3seg ~ 5min
Dimensiones 55 x 53 x 34mm
Radio-Frecuencia 868,4MHz
Tª Funcionamiento -10ºC ~ +45ºC
Grado Protección IP20
De acuerdo a la Norma UNE-EN 60669-2-1
Compatible con IEC 14543-3
DESCRIPCIÓN
· Se trata de un actuador de conmutación o de temporización inalámbrico, compatible con
el protocolo KNX-RF.
· Control a través de cualquier emisor KNX-RF del mercado: pulsador, mando a distancia...
· Compatible con los emisores DINUY: RC KNX 001, PU KNX 001 y EM KNX 002.
· Dispone de la opción de repetición de señales KNX-RF, lo que permite ampliar la distancia
entre los emisores y los receptores.
CARACTERÍSTICAS
Selector de modos para la programación de enlaces y configuración (3):
- P: programación de un enlace del canal receptor.
- R: funcionamiento normal con función de repetidor de mensajes.
- S: funcionamiento normal.
- E: borrado de un enlace del canal receptor.
- EA: borrado de todos los enlaces de los canales transmisor y receptor.
Selector de tipo de función (2):
- A: Función Interruptor ON/OFF.
- B: Función Temporizador (3seg ~ 5min).
Dispone de tecla de Programación para el enlace con otros dispositivos RF (1).
INSTALACIÓN
Importante: Desconecte la tensión de red cuando realice la instalación.
Instale el actuador de acuerdo al esquema de conexión mostrado (Fig. 1).
Observaciones: La conexión de la carga es opcional, y no será precisa en aquellas
nstalaciones donde sólo se requiera la función Repetidor.
CONFIGURACIÓN
Puede ser configurado como interruptor temporizado, donde se podrá
seleccionar la temporización deseada, y como repetidor de señales KNX-RF,
permitiendo un mayor alcance entre el emisor y el receptor fina
l2.a.- Programación de un enlace (asociación) del canal receptor con un canal
transmisor de otro dispositivo RF (P).
1 - Poner el MI KNX 001 en modo programación de enlaces "P". El LED del botón de
programación (1), parpadeará lentamente en color verde.
2 - Pulsar brevemente el botón de programación. El LED del botón de programación
quedará fijo en verde. El canal receptor del MI KNX 001 se encuentra en estos
momentos en espera de fijo en verde. El canal receptor del MI KNX 001 se encuentra en
estos momentos en espera de aceptar un enlace de un canal transmisor de un
dispositivo RF.
3 - Poner el canal transmisor del dispositivo KNX que se quiere enlazar en modo
programación de enlaces.
4 - Si el establecimiento del enlace (asociación) tiene éxito, el MI KNX 001 abandonará
automáticamente el modo de programación, volviendo a quedar en parpadeo lento.
Si el establecimiento del enlace (asociación) no tuviera éxito,el MI KNX 001
abandonará automaticamente el modo de programación, indicándolo mediante
parpadeo rápido del LED rojo durante 3 segundos.
Del mismo modo, si pasan 2 minutos desde que estuviera en modo programación, sin
recibir ningún intento de enlace de un posible canal transmisor de un dispositivo RF,
automaticámente abandonará el modo programación.
GB
1 - CHANNEL WIRELESS SWITCH / TIMER

TECHNICAL DATA

Power supply 110-230V~
Relay nominal power capacity µ 16A / 250V
Free field: 100m
Range
Indoor: ~30m
Channels 1 output channel
Switch, Timer &
Functions
RF-KNX Signals Repeater
Time delay 3sec ~ 5min
Dimensions 55 x 53 x 34mm
Radio-Frequency 868,4MHz
Working temperature -10ºC ~ +45ºC
Protection degree IP20
According to the Standard EN 60669-2-1
Compatible with IEC 14543-3

DESCRIPTION

· Wireless switching or timing actuator compatible with the RF-KNX protocol.
· Control by any RF-KNX sensor: pushbutton, remote control...
· Compatible with DINUY's sensors: RC KNX 001, PU KNX 001 & EM KNX 002.
· RF-KNX signals repeating function is available, which allows increasing the
distance between the sensors and the receivers.

CHARACTERISTICS

Working mode selector switch for the setting-up and commissioning (3):
- P: link programming.
- R: standard operation with repeater function.
- S: standard operation.
- E: one link deletion from the receiver channel.
- EA: all links deletion from the receiver and transmitter channels.
Function type selector knob (2):
- A: Switch ON/OFF.
- B: Timer (3sec ~ 5min).
It has a Programming key (1) for linking other RF devices.

INSTALLATION

Warning: Disconnect the main supply before the installation.
Install the actuator according to the shown wiring diagram. (Fig. 1).
Note: The connection of the load is optional and will not be required in installations
where only the repeater function is required.

COMMISSIONING

It can be configured as a time switch, where it can be selected the desired timing,
and asKNX-RF signals repeater, allowing to increase the range between the
transmitter and the receiver.
2.a.- Programming a link from the receiver channel (P) with other RF
transmitter
1 - Set the mode selector switch (3) of the MI KNX 001 at programming mode,
placing it at "P" The green LED of the programming key (1) will flash slowly.
2 - Press briefly the programming key (1). The green LED must light up. At this
moment, the MI KNX 001 will be waiting to accept a link from the transmitter
channel of other RF device.
3 - Set the transmitter channel of the other RF device in link mode according to the
instructions given by the manufacturer.
4 - If the link is successful the MI KNX 001 will leave automatically the programming
mode and the red LED will flicker slowly. If the link is not successful the
MI KNX 001 will leave automatically the programming mode and the red LED
will flicker quickly for 3 seconds.In the same way, 2 minutes after the
MI KNX 001 is in programming mode without no attempt to link a transmiter, the
green LED will start flickering and it will leave the link mode.
