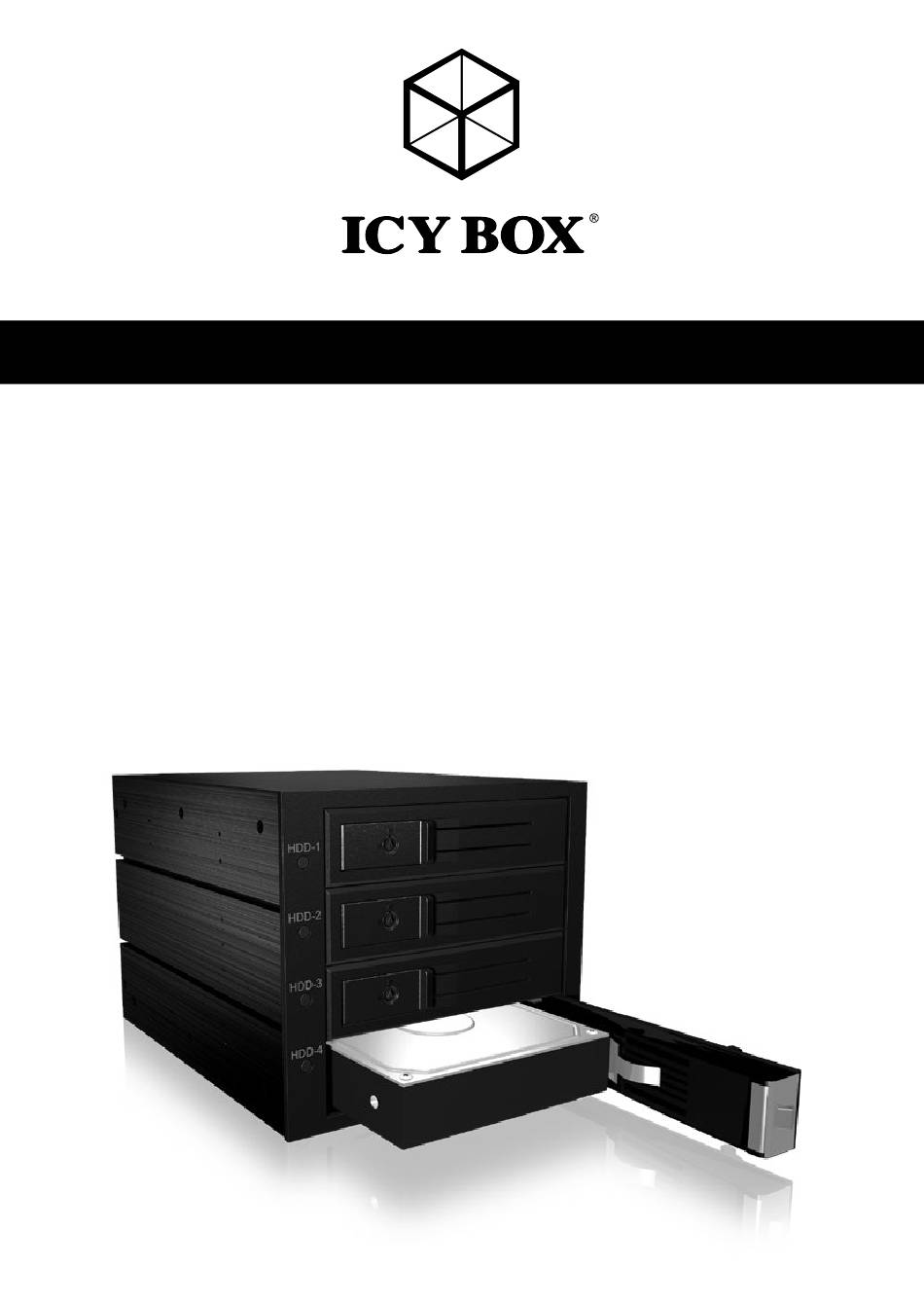

- Page 1 Manuel IB-564SAS-12G 4x 3.5" SATA/SAS HDD Backplane Handbuch IB-564SAS-12G 4x 3,5" SATA/SAS HDD Backplane...
- Page 2 Safety information IB-564SAS-12G Please read carefully the following information to prevent injuries, damage to material and device as well as data loss: Warning levels Signal words and safety codes indicate the warning level and provide immediate information in terms of the probability of occurrence as well as the type and severity of the consequences if the measures to prevent hazards are not complied with.
- Page 3 Safety information IB-564SAS-12G • Avoid direct sunlight on the device/power unit • Guarantee sufficient ambient air for the device/power unit • Do not place objects on the device/power unit 4. Hazards caused by very small parts and packaging Risk of suffocation...
- Page 4 Sicherheitshinweise IB-564SAS-12G Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenver- lust beachten Sie bitte folgende Hinweise: Warnstufen Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.
- Page 5 Sicherheitshinweise IB-564SAS-12G • externe Erwärmung vermeiden und Luftaustausch zulassen • Lüfter-Auslass und passive Kühlkörper freihalten • direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen • keine Gegenstände auf dem Gerät/Netzteil abstellen 4. Gefahren durch Kleinstteile und Verpackung...
- Page 6 Manual IB-564SAS-12G Package Content 1x IB-564SAS-12G, 1x Manual, 8x Frame screws, 2x Keys Key Features • Host connector: Mini SAS HD (SFF-8643) up to 12 Gbit/s • Supports SATA III (6 Gbit/s) and SAS III (12 Gbit/s) HDD/ SSD •...
- Page 7 Manual IB-564SAS-12G Front view / Frontansicht Power switch+ LED indicator / Netzschalter + LED Anzeige Lock/ Schloss Back view / Rückansicht 6. 5. SATA power port/ SATA Stromanschluss HDD activity indicator switch/ Schalter zur Anzeige der Festplatten Aktivität Fan speed switch/ Schalter für die Lüfter-...
-
Page 8: Hdd Installation
Manual IB-564SAS-12G HDD installation If the door is locked, use the key to unlock. Squeeze the latch to release the door handle, then pull the door handle open. Insert the HDD (printed side up) into the enclosure gently and close the door. - Page 9 Manual IB-564SAS-12G How to use Independent power switch Press the power switch button for 3 seconds to switch on/ off power of the bays Power on/ off for all HDDs Switch on all bays: Press bay 1 or bay 2 power switch for 3 times.
- Page 10 Manual IB-564SAS-12G Buzzer switch OFF: Turn off the buzzer sound ON: Turn on the buzzer sound Temperature alarm setting Temperature alarm can be set to 55, 60 or 65 °C.
- Page 11 Handbuch IB-564SAS-12G Festplatteninstallation Sollte die Tür verriegelt sein, können Sie diese mit dem Schlüssel entriegeln. Damit sich die Tür öffnet, muss die Verriegelung gedrückt werden. Danach lässt sich die Tür einfach öffnen. Schieben Sie die Festplatte (bedruckte Seite nach oben) vorsichtig in den Schacht und verschlie- ßen Sie die Tür.
- Page 12 Handbuch IB-564SAS-12G Benutzung Unabhängiger Netzschalter Drücken Sie den Netzschalterknopf für 3 Sekunden, um die Stromversorgung der Schächte ein- oder auszuschalten. Ein- und Ausschalten aller Festplatten Alle Festplatten einschalten: Drücken Sie den Netzschalter von Schacht 1 oder Schacht 2 drei- mal.
- Page 13 Handbuch IB-564SAS-12G Lüfterdrehzahlschalter AUTO: Wenn die Innentemperatur 30 °C erreicht, fängt der Lüfter an zu laufen. Die Lüfterdrehzahl wird an die Temperaturveränderungen automatisch angepasst. Der Lüfter dreht sich mit der höchsten Geschwindigkeit, wenn die Temperatur 40 °C erreicht hat. HIGH: Der Lüfter dreht sich mit der höchsten Geschwindigkeit, wenn die Temperatur 30 °C erreicht hat.
- Page 14 Copyright 2019 by RaidSonic Technology GmbH. All Rights Reserved. © The information contained in this manual is believed to be accurate and reliable. RaidSon- ic Technology GmbH assumes no responsibility for any errors contained in this manual. RaidSon- ic Technology GmbH reserves the right to make changes in the specifications and/or design of the above mentioned product without prior notice.
