Würth SOLID 24 I OILFREE Translation Of The Original Operating Instructions page 260

18
17
16
15
14
13
12
11
10
9
8
1 Usisni učinak
2 Učinak punjenja
3 Broj okretaja kompresora
4 Broj cilindara
5 Veličina kotla
6 CE znak
7 Pročitajte upute za uporabu
8 Proizvođač
9 Serijski broj
10 Napomena o zbrinjavanju
11 Maks. tlak
12 Maks. broj okretaja
13 Razred zaštite / težina
14 Nazivna struja
15 Nazivna potrošnja
16 Priključni napon / frekvencija
17 Broj artikla
18 Naziv uređaja
Sigurnosne naprave
Sigurnosni ventil
Opružni sigurnosni ventil [8] reagira ako je prekora-
čen dopušteni maksimalni tlak.
260

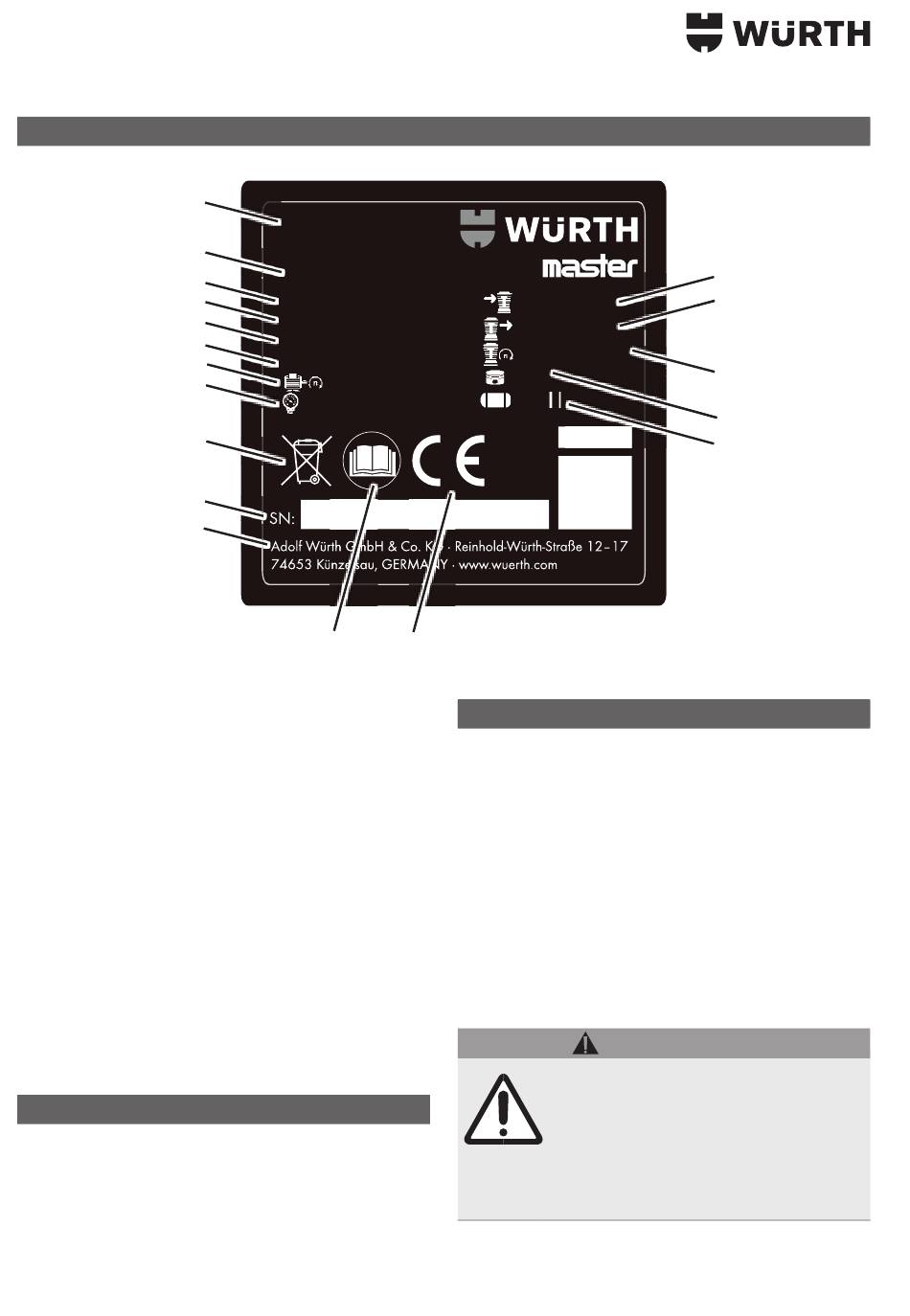

Tipska pločica
SOLID24L-
OILFREE
Art. 0701 223 X
1~ 230 V 50 Hz
P 1,50 kW S 3：30%
1
I = 6,0 A
Kg:24
IP 20
-1
2850 min
8 bar / 116 psi
7 6
220 l/min
120 l/min
-1
2850 min
1
24 l 24 l
Made in China
Puštanje u rad
Sastavljanje
▸
Montirajte kotače kako je prikazano na
slici (sl. II).
▸
Montirajte gumene noge kako je prikazano na
slici (sl. III).
▸
Navrnite priloženi filtar za zrak [9] na ulaz zraka
(sl. IV).
Provjera ispusta kondenzata (sl. I)
▸
Uvjerite se da je ispust kondenzata [12] za-
tvoren.
Postavljanje
UPOZORENJE!
Neispravno postavljanje može izazvati
teške nesreće!
Osigurajte uređaj od slučajnog
¾
pomicanja, prevrtanja i klizanja.
Sigurnosne naprave i komandni
¾
elementi moraju u svakom trenutku
biti lako dostupni.
