拖地吸塵機
使用說明書
VCWX6

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the VCWX6 and is the answer not in the manual?

Questions and answers

Related Manuals for Midea VCWX6

Summary of Contents for Midea VCWX6

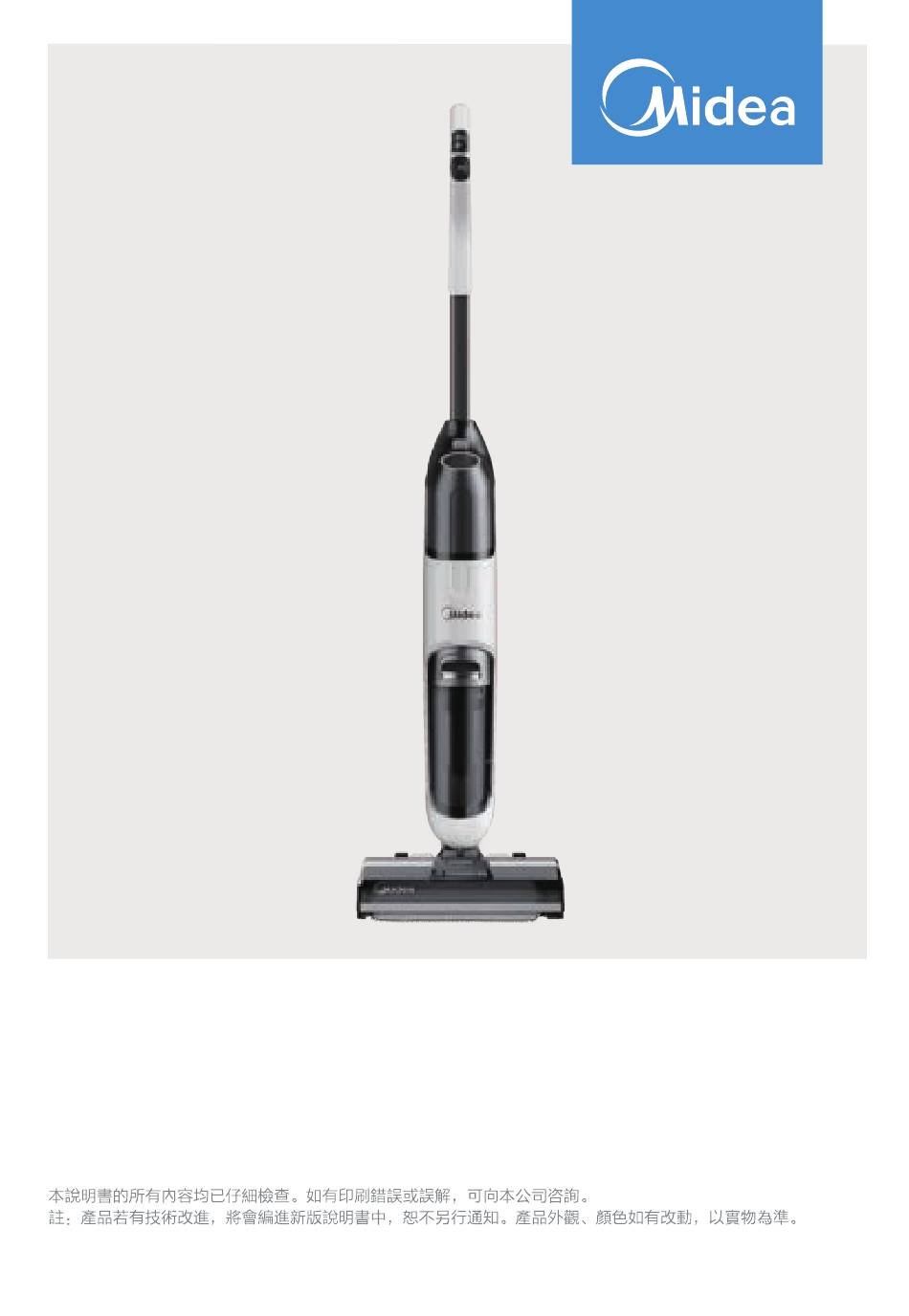

  • Page 1 拖地吸塵機 使用說明書 VCWX6...

  • Page 2: Table Of Contents

    感謝選用Midea產品！為確保客戶清楚安全使用方式及了解本產品的功能和特性，請於使用 本產品前詳細閱讀本使用說明書。 目錄 目錄 重要安全說明 產品參數 產品介紹 安裝方法 使用方法 污水檢測提示 清洗污水箱 清潔滾刷前蓋 故障處理 商標、版權及法律聲明...

  • Page 3: 重要安全說明

    重要安全說明 預防措施 為免因不安全或不當使用本產品而造成不可預見的風險或人身傷害，請在使用本產品前細心閱讀 本使用手冊。另請在收貨時，仔細檢查包裝及產品，確保一切完好並操作無異常。若有任何損 壞，請於購買產品七天內聯絡本公司售後服務團隊或零售商／經銷商。 警告：為確保使用者人身安全，絕不允許擅自對本產品進行任何改裝，如發現用於其他用途而造 成危險，本公司有權不作維修保養。（有關保養條款細則可參閱保修卡或Midea HK官網。） 符號解釋 危險 該標誌表示由於極度易燃，因此對人命及健康有危險。 電壓警告 該標誌表示由於電壓因素，因此對人命及健康有危險。 警告 該標誌表示具有中等程度的危險，如果不加以避免，可能導致死亡或嚴重傷害。 注意 該標誌表示具有輕微程度的危險，如果不加以避免，可能導致輕微至中度傷害。 注意 該標誌表示重要資訊，並非危險。 遵守指示 該標誌表明，維修技術人員應只按照操作說明操作及維修本電器。 在使用之前，請認真仔細閱讀有關使用說明，並將其儲存在安裝地點或裝置的附近，以備日後使 用！...
  • Page 4 安全說明 使用本產品前，請仔細閲讀本説明書的所有內容，並按照説明書中的步驟安裝機 器。請妥善保管本説明書。如果將產品交給第三方使用，請將本説明書隨機器一 起提供。如不按照本説明書進行操作，可能導致產品損壞或嚴重人身傷害。本產 品僅適用於日常室內家庭使用，不適用於工業及户外使用。 除非受到監督或指導以確保產品能夠安全使用，否則產品不得供身體、感官或 智力障礙者或缺乏經驗和常識的人（包括兒童）使用。 • 本產品適用於室內硬地面，包括打蠟地面、石材地面、橡膠地面、大理石地面 、花崗岩地面、水磨石地面、實木地面、複合地面、竹木地面，以及釉面磚、 瓷面磚等平地。如果在不平坦的地面上使用，可能無法達到最佳效果。 • 請勿在易燃易爆物品附近或表面使用本產品，否則可能引起火災和爆炸。請勿 在燃燒的壁爐或工作中的加熱器附近使用本產品，以防止機殼變形。 • 請勿用於清洗高温物質（未熄滅的煙頭、火柴或熱灰等）、超細物質（石灰、 水泥、木屑、石膏粉、灰燼、木炭等）、危險物質（溶劑、除垢劑等）、化學 物質（酸性物質、洗滌劑等）和其他物理性質不明的物質。 • 請勿使用本洗地機吸入洗滌劑、煤油、汽油、酒精、油漆或香水，否則可能 導致短路、火災或爆炸。 • 請勿使用本洗地機吸入激光打印機和複印機用墨粉，否則可能導致火災或爆 炸。 • 請勿使用本洗地機吸入尖鋭或大尺寸物體，如玻璃碎片、小玩具、別針、回形 針、石頭、石膏和大片紙，否則可能會堵塞並損壞機器。 • 請勿使用本洗地機吸入任何燃燒或冒煙的物體，如未熄滅熱源的煙灰、燃燒的 煙頭或火柴。本產品不能用於清潔強油脂、強粘度或強染色性質污漬，如鞋油 、油漆和顏料。 • 請勿用濕手觸摸插頭或產品的任何帶電部分，以免發生觸電危險。如果插頭損 壞，請停止使用。為避免危險，請致電本公司售後服務團隊以作預約檢查及維 修。 • 請保持本產品的氣流通道和運動部件遠離長髮、寬鬆衣物、手指等身體部位。 • 請勿將吸塵杆及其他替換吸嘴指向眼睛、耳朵或將其放入口中。 • 請使用本公司及本公司認可廠家生產的清潔劑。請勿添加其他溶液，以免產生...
  • Page 5 安全說明 • 出現下列情況時，請即停止使用，並及時聯繫本公司售後服務團隊以作檢查和 維修： 1.跌落造成明顯損壞或工作異常； 2.電源線損壞。 • 請勿私自拆卸封閉式機器。用户不得自行更換零件。 請勿試圖改變機器性能，否則將造成危險。 • 使用不符合規格的電壓會對產品造成損害，更有可能對用户造成傷害。銘牌上 標有正確的額定電壓。 • 清潔樓梯時，請格外小心，防止墜落。 • 請勿上下搖動或撞擊機器，以防污水流入機器。 • 電器運作時，禁止升降或搬運電器，禁止將機器側放，以防止污水進入機器。 • 使用後將機器靠牆放置，以防止傾翻。 • 僅與MC2805A-B電源裝置一起使用。 警告 • 使用前請閲讀本説明書。 • 8歲及以上兒童，肢體殘疾、意識或精神不良者，或缺乏經驗和知識者，在有人 監督或指導如何安全使用本設備並瞭解相關危險的情況下，可以使用本電器。 請勿讓兒童在無人看管的情況下清潔和維護本電器。 兒童不得玩耍本電器。 • 如果電器裝有含對環境有害材料的電池，其説明書應詳細説明電池拆卸方法， 還應説明 – 電器報廢前必須取出電池； – 拆卸電池時，必須斷開電器供電； – 應安全處理電池。 • 用户擬更換的裝有電池的電器的説明應包括以下內容：...

  • Page 6: 產品參數

    產品參數 VCWX6 產品型號 100-240V~50-60Hz 0.5A 適配器輸入電壓 190W 功率 22.2V 電壓 25.0V 充電電壓 22.2V 2.5Ah 55.5Wh 電池類型 3.9kg 淨重 290x240x1190mm 產品尺寸...

  • Page 7: 產品介紹

    產品介紹 產品簡介 模式切換 開／關 滾刷自清潔 手柄 清水箱釋放按鈕 清水箱 污水箱釋放按鈕 污水箱手柄 污水箱 電動地刷面蓋 電動滾刷...
  • Page 8 LED説明 模式切換 開／關 滾刷自清潔 配件清單 底座 x1 適配器 x1 清潔刷 x1 説明書 x1 配件架 ×1 清洁剂×1 配件説明 1. 清潔刷 ● 前方為毛刷，用於清除附着在污水箱和下方管道上的頑固污垢。 清潔刷 ● 後方內藏小刀片，用於清除滾刷上纏繞的毛髮。 旋轉葉片...
  • Page 9 配件介紹 . 配件架 ● 將配件架突出部分插入底座凹槽。 ● 用於存放滾刷、清潔刷和過濾網。 清潔刷 滾刷 過濾網 凹槽（左右） 3. 底座 ● 用於存放地板清潔劑，配合清潔劑的自清潔功能使用。 底座...

  • Page 10: 安裝方法

    安裝方法 手柄安裝方法 安裝： 拆卸： 將手柄末端沿垂直方向插入裝置主體端 拆卸和存放時，找到裝置背面的圓孔，將螺絲刀 口，如聽到聲響，則表示安裝成功。 或其他工具插入圓孔到底，同時沿垂直方向拉出 手柄。 拉出 插入 手柄拆卸孔 充電 注意 首次使用前，請先完成充電。 1. 將機器放在底座上。 2. 將適配器的充電端插入充電口（如圖所示），接通電源。開關鍵指示燈常亮，充電過程中一直顯 示藍色。 3. 滿充大約需要5個小時。電池充滿時，開關鍵指示燈熄滅。 4. 充電時，應確保裝置緊貼牆角，避免發生絆倒等傷害。 充電口 壁...
  • Page 11 清水箱 注意 只需將清水箱加滿水。 1. 將機器直立，同時按住清水箱釋放按鈕， 2. 打開清水箱蓋，將自來水倒入水箱，然後蓋上 並取下清水箱。 蓋子。 清水箱釋放鍵 3. 蓋上清水箱蓋。 4. 將清水箱安裝到機器上，蓋子一側朝內，如聽到 聲響，則表示安裝成功。...
  • Page 12 使用方法 開機與清洗 1. 腳踏電動滾刷面蓋，往後拉手柄，將機器置於待機模式。 2. 短按開關鍵，以打開或關閉機器。 3. 默認為標準模式；按模式鍵，可在強力模式 （機器關閉時會有3秒延遲，請勿重複操 和快吸模式之間切換。 作。） 開／關 模式切換 模式及適用環境 狀態 吸力 水量 應用 標準模式 低 小 清潔輕度髒污地板 高速模式 高 大 清潔髒污地板 快吸模式 高 小 乾吸地面灰塵或乾性垃圾或吸入殘留水份...
  • Page 13 直立和暫停 腳踏滾刷面蓋，讓手柄直立，使原本正在運作中的機器將停止運作，進入待機模式；如待機三分鐘內 無操作，機器將進入停機狀態。...
  • Page 14 自清潔 清潔完畢後，將機器放置於底座上，長按自清潔鍵約3秒鐘，機器將開始進入「自清潔模式」清潔滾 刷。完成自清潔後，請及時清理污水箱及底座上的殘留污漬。如需提前停止自清潔功能，請按自清潔 按鈕或開關按鈕。 自清潔按鈕 注意 1. 機器自清潔時，請將機器放在底座上，以免傾翻造成危險。 2. 機器停止自清潔時，會有3秒延遲。請勿重複操作。 3. 為了更好地清潔刷子、吸入口側壁和管道，將使用大量清水，因此請在進行清潔前裝滿清水 箱。自清潔結束時，底座中殘留少量水是正常的。...

  • Page 15: 污水檢測提示

    污水檢測提示 當裝滿污水達至MAX刻線，浮子上浮堵塞吸入口時，自清潔鍵LED閃爍藍色。每次使用後，請必須清 理污水箱。以及每次使用前，確保清空污水箱。 LED説明 注意 1. 機器傾斜角度過大會令滾刷遠離地面，導致污水被真空電機吸入，然後噴回地面。 2. 禁止在機器工作時吸入體積大的垃圾，以免堵塞吸入口或管道，造成吸力減弱或使機器不能正常 運作。 3. 搬運或運輸機器前，請確保清水箱和廢水箱都已清空，否則機器會因進水而損壞。 機器狀態 開關鍵LED 模式鍵LED 應用 標準模式 根據剩餘電量顯示 藍色LED常亮 高速模式 高 藍色LED常亮 快速吸入模式 高 自清潔 清潔輕度髒污地板 異常提醒 藍色LED閃爍，10秒後熄滅 充電（適配器已連接） 藍色LED常亮 充電完成（適配器已連接） 故障提示 紅色LED閃爍， 10秒後熄滅 電池電量提示 藍色LED: 40% 或以上電量 紫色LED: 40% 或以下電量...

  • Page 16: 清洗污水箱

    清洗污水箱 注意 1. 清洗污水箱前，切斷電源，讓機器停止運作。 2. 用水或中性清潔劑擦洗；擦洗前務必擰乾清潔布，不要讓水滲入機器的電器零件。 3. 清潔後，建議將機器放在底座上。注意不要將其放在陽光直射或潮濕處。 4. 建議定期維護機器部件，以免影響其性能。 5. 建議每6個月更換一次過濾網。 1. 用拇指向下推污水箱的按鈕，同時向 2. 一手托住水箱，一手拉出水箱上蓋。 外拉，即可將污水箱取出。 拉出 污水箱上蓋 向上 污水箱箱體 3. 倒出污水時，如果水箱內壁有頑固污 4. 從污水箱中取出過濾器，檢查浮子是否被異 垢，請直接用清潔刷進行清潔。 物卡住。 過濾網 向上 浮子...
  • Page 17 5. 打開過濾網支架，將海綿從過濾網中取出。 6. 取出後，用清水沖洗，徹底乾燥，並按原樣 放回網水箱中。 閥芯 向上 清潔 過濾網 過濾網支架 乾燥 7. 將污水箱裝回機器，聽到聲響後，表示安裝成功。（建議用另一隻手握住機器，以免安裝污 水箱時傾翻。） 輕推...

  • Page 18: 清潔滾刷前蓋

    清潔滾刷前蓋 注意 1. 如果發現噴嘴上有殘留的污漬，用潮濕的抹布擦拭，切勿用水沖洗。 2. 建議在每次使用後清潔和乾燥滾刷蓋和滾刷，以保持其乾淨整潔。 1. 按下圖示卡扣，取下滾刷前蓋。 2. 拉起滾刷左端的手柄，取下滾刷，放在陰涼 乾燥處，以保持其乾燥、避免異味。 上拉 3 a. 自清潔後，如發現滾刷上有毛髮等纏繞物，用剪刀或刀片進行清理。 b. 如要清潔重度污垢（番茄醬、醬油等），而自清潔後滾刷上仍有污垢殘留，應重新進行自清潔， 或取出滾刷用水沖洗。 4. 自清潔後，若發現滾刷前蓋有污漬和殘留物，用清水沖洗，並放在通風處徹底乾燥。 清潔 風乾...
  • Page 19 5. 自清潔後，若噴嘴上有殘留污漬，請用濕布擦拭，切勿用水沖洗。 噴嘴 6. 清潔完畢後，用手握住滾刷的手柄，將滾刷的另一側對準右蓋，然後將手柄端放入槽內；如不立 即使用，應將滾刷放在通風處晾乾後再進行安裝。 手柄端 滾動輪 7. 清潔後，將滾刷前蓋兩端的卡扣對準滾刷兩端的卡槽，旋轉並按壓滾刷翻蓋的手柄，如聽到聲響， 則表示安裝成功。...

  • Page 20: 故障處理

    故障處理 使用本產品時，如發現異常情況，請先查閱下表。如仍未能解決故障問題，請聯絡本公司售後服務團 隊以作檢查及維修。 問題 可能原因 解決方案 滾刷被頭髮等物纏住 清潔滾刷 ● 污水箱已滿 清理污水箱 ● 機器不運作 電池電量低 充電 ● 管道堵塞 清理污水箱下方管道 ● 未正確安裝滾刷、滾刷蓋和污水箱 重新安裝 ● 滾刷被頭髮等物纏住 清潔滾刷 ● 吸力減弱 噴嘴或管道堵塞 清理噴嘴或管道中的障礙物 ● 污水箱過濾器髒污或缺失 清潔或安裝過濾網 ● 噴嘴堵塞 清理噴嘴內的障礙物 風機運行時有雜音 ● 清水箱缺水 清水箱注滿水 ● 水泵運轉時有雜音 未正確安裝清水箱...
  • Page 21 商標、版權及法律聲明 標誌、文字商標、商品名稱、商業外觀及其所有版本均為美的集團及／或其附屬公司(「美的」) 的有價資產；當中美的擁有商標、版權及其他知識產權，以及使用美的商標任何部分所產生的所有商譽。 未經美的事先書面同意，將美的商標用於商業目的，可能構成商標侵權或違反相關法律的不公平競爭。 本手冊由美的製作，美的保留其所有版權。未經美的事先書面同意，任何實體或個人概不得使用、複製、 修改、分發本手冊的全部或部分內容，或與其他產品組合銷售。 所有描述的功能及說明在本手冊印刷時屬最新資料。然而，由於功能及設計的改進，實際產品可能有所 不同。...
  • Page 23 All the contents of this Guide have been checked carefully. If there are any printing errors OR misunderstanding, please contact with Midea Customer service team. NOTE: It will be compiled into the new version of the guide without any notice if involve the technical...

  • Page 24: Index

    Thank you for choosing Midea! Please read this user manual be carefully before start use this new appliance. To ensure that you know the operate knowledge and understand more about the product features and functions in a safe way. CONTENTS...

  • Page 25: Safety Instructions

    SAFETY INSTRUCTIONS Intended Use The following safety guidelines are intended to prevent unforeseen risks or damage from unsafe or incorrect operation of the appliance. Please check the packaging and appliance on arrival to make sure everything is intact to ensure safe operation. If you find any damage, please contact the retailer or dealer.
  • Page 26 Safety Instructions Please carefully read and properly keep this manual. If you pass this appliance to the third party, please ensure to include this manual at the package. To avoid the product damage or serious personal injury, please ensure to follow the instructions to install or use the appliance.
  • Page 27 Safety Instructions • Please use the floor washer detergent produced by our company and the manufacturer approved by us. Do not add other solutions to avoid generating toxic and harmful gases. If electric leakage, motor over-temperature, abnormal noise, peculiar smell or weak suction is found during use, stop using it immediately and contact to our customer service center.
  • Page 28 Warning • Read the manual before use • This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved.

  • Page 29: Specifications

    SPECIFICATIONS Product Model VCWX6 Adaptor input 100-240V~50-60Hz 0.5A Power 190W Voltage 22.2V Charging Voltage 25.0V Battery Type 22.2V 2.5Ah 55.5Wh Net Weight 3.9kg Product Size 290x240x1190mm...

  • Page 30: Product Introduction

    PRODUCT INTRODUCTION Product Overview Mode ON/OFF Brush-roll self-cleaning Handle Clean water tank release button Clean water tank Waste water tank Waste water release button tank handle Waste water tank Brush front cover Brush-roll...
  • Page 31 Description of LED Power mode ON/OFF Brush-roll self-cleaning Accessories List Base x 1 Adapter x 1 Cleaning Manual x 1 Accessory Cleaning brush x 1 rack x 1 fluid x 1 Accessories Description 1. Cleaning brush • A hair brush at one end, which is used to clean stubborn dirt attached to the waste water tank and pipes below.
  • Page 32 Accessories Description 2. Accessory rack • Insert the accessory rack protrusion against the base recess. • Used to store brush-roll, cleaning brush and filter. Cleaning brush Brush-roll Filter Recess (both left and right) 3. Base • Used to store the floor cleaner and to be used in conjunction with the self-cleaning function of the cleaner.

  • Page 33: Operating Instructions

    OPERATING INSTRUCTIONS Preparation for Use Installation Removal Insert the end of the handle into the port To remove and store, find the round hole on of the main unit in the vertical direction the back of the unit, insert a screwdriver or until there is a click sound, which indicates other tool into the round hole to the bottom, that the installation is successful.
  • Page 34 Filling clean water tank Attention Only the clean water tank needs to be filled. 1. Put the machine in upright state, hold 2. Open the cover of the clean water tank, down the release button of the clean pour tap water into the tank, and then water tank with one hand, and remove put on the cover.
  • Page 35 Clean and operation 1. Step on the brush-roll cover and pull the handle to be 'Standby mode'. 2. Turn the machine with Power button. 3. Standard mode by default; press the (There will be a 3s delay when the 'Mode' button to switch between 'TURBO' machine is switched o ;...
  • Page 36 Upright and Pause When you step on the brush and put the handle upright in the working state, the machine stops working and enters standby mode; if there is no operation within three minute of standby, the machine will enter the shutdown state.
  • Page 37 Self-cleaning Place the machine at the base before start use the "brush-roll self cleaning" function. Press the "Self-clean" button and hold in 3 seconds, it will start the "self-cleaning" fucntion. Please clean the waste water tank after used in everytime. This is normal if the water left at the base after use the self-cleaning function, please clean up the base in time.

  • Page 38: Waste Water Detection Alarm

    WASTE WATER DETECTION ALARM If the waste water tank FULL and the float block at the suction port, the 'Self-Clean' LED flash in Blue. Ensure to clean the waste water tank everytime. Float LED Instructions Attention 1. The machine must not be tilted so much that the brush is lifted o the ground, as this will cause waste water to be sucked in by the vacuum motor and then sprayed out and back onto the ground.
  • Page 39 Machine Status ON/OFF LED Mode LED Self-Clean LED Standard mode Display the remain battery Blue LED level always ON Turbo mode High Blue LED flash Fast suction mode High Self-cleaning Blue LED always ON Abnormal reminder Blue LED flashes and goes out after 10 seconds Charging (adapter Blue LED always ON...

  • Page 40: Cleaning Waste Water Tank

    CLEANING WASTE WATER TANK Attention 1. Cut o the power supply and allow the machine to stop working before cleaning the waste water tank. 2. Scrub with water or a neutral detergent; always wring out the cleaning cloth before scrubbing and do not allow water to penetrate inside the electrical components of the machine.
  • Page 41 5. Open the filter holder, and take out the 6. Rinse with clean water after taking it out, sponge from the filter. dry it thoroughly and put it back into the waste water tank as it is. Cartridge Upward Cleaning Filter Filter support Drying...

  • Page 42: Cleaning Front Cover Of Brushroll

    CLEANING FRONT COVER OF BRUSHROLL Attention 1. If any residual stains are found on the spout, wipe with a damp rag and do not rinse with water. 2. It is recommended to clean and dry the roller brush cover and brush after each use to keep it clean and tidy.
  • Page 43 5. After self-cleaning, if there is any residual stain on the nozzle, please wipe it with a damp cloth, and do not rinse with water. Nozzle 6. After cleaning, hold the handle of the roller brush with your hand, align the other side of the roller brush with the right cover, then put the handle end into the slot;...

  • Page 44: Troubleshooting

    TROUBLESHOOTING Please check the following table in case of any abnormal conditions when using the product. Problem Possible cause Solution The brush-roll is entangled Clean the brush-roll ● withhair and other objects The waste water tank is full Clean up the waste water ●...

  • Page 45: Trademarks, Copyrights And Legal Statement

    Midea may constitute trademark infringement or unfair competition in violation of relevant laws. This manual is created by Midea and Midea reserves all copyrights thereof. No entity or individual may use, duplicate, modify, distribute in whole or in part this manual, or bundle or sell with other products without the prior written consent of Midea.
