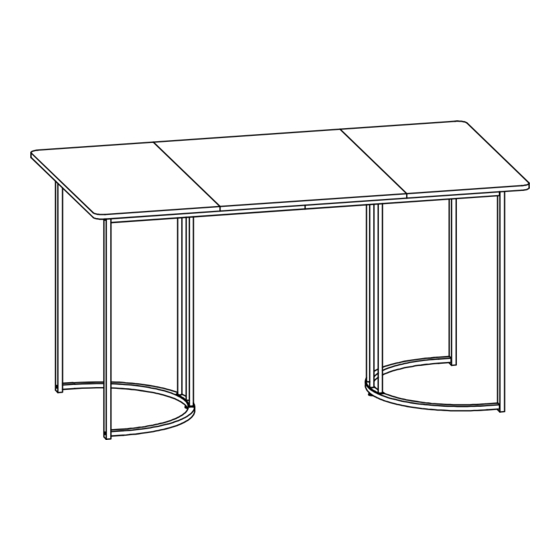

- Page 1 ASSEMBLY INSTRUCTIONS MONTAGEANLEITUNGEN WF314889 1/10...
- Page 2 M6×30mm M6×40mm M6×50mm B ×16pcs C ×20pcs D ×4pcs Bitte beachten Sie, dass die Formen der Schrauben B und C und D ähnlich sind. Bitte installieren Sie entsprechend der Anleitung und unterscheiden Sie sie! Please note that the shapes of screws B and C and D are similar.
- Page 3 Vor dem Einbau die Schrauben in die Löcher stecken u nd festziehen, aber nicht bis 100%, 70% bis 80% anzie hen reicht aus. Schließlich, nachdem alle Schrauben in stalliert sind, ziehen Sie alle Schrauben auf 100%. W enn Sie auf diese Probleme stoßen, z.B. wenn die Löc her nicht ausgerichtet werden können oder einige Teile nicht installiert werden können, überprüfen Sie bitte, o b die Schrauben korrekt verwendet werden und passen...
- Page 4 4/10...
- Page 5 Part List Stückliste 1 ×1pc 2 ×2pcs 3 ×2pcs 4 ×2pcs 5 ×2pcs 6 ×2pcs 7 ×2pcs Hardware List Hardwareliste M6×12mm M6×30mm M6×40mm M6×50mm A ×4pcs B ×16pcs C ×20pcs D ×4pcs E ×6pcs F ×2pcs G ×1pc 5/10...
- Page 6 Step 1 Schritt 1 E ×6pcs Step 2 Schritt 2 M6×12mm A ×4pcs 6/10...
- Page 7 Step 3 Schritt 3 M6×40mm C ×8pcs 75 ％ Step 4 Schritt 4 M6×40mm C ×8pcs 75 ％ 7/10...
- Page 8 Step 5 Schritt 5 M6×30mm B ×8pcs 75 ％ Step 6 M6×30mm Schritt 6 B ×8pcs F ×2pcs 75 ％ 8/10...
- Page 9 Step 7 M6×40mm Schritt 7 C ×4pcs 75 ％ Step 8 M6×50mm Schritt 8 D ×4pcs 100 ％ 9/10...
- Page 10 Step 9 Schritt 9 10/10...
