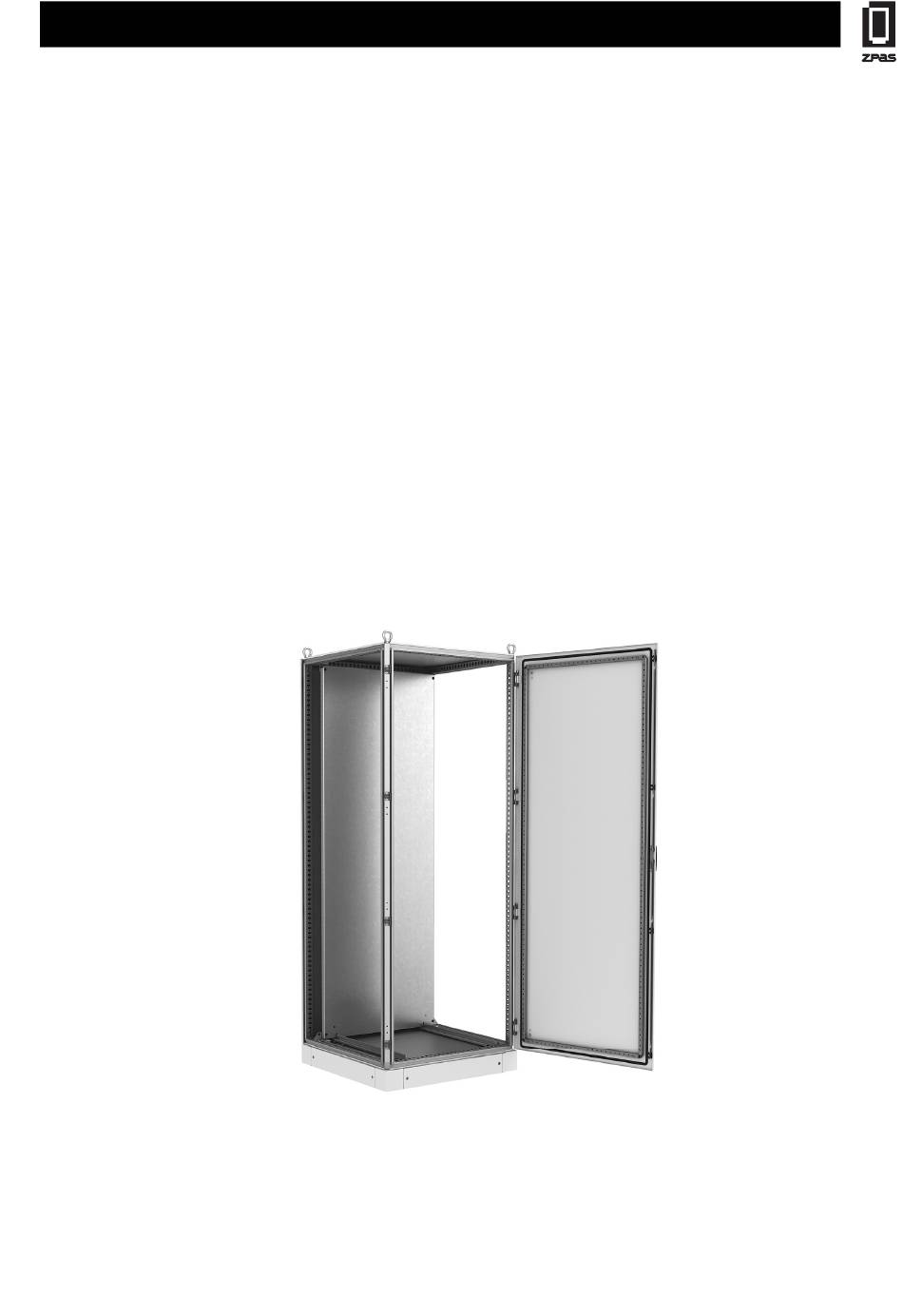

- Page 1 SZE3 instrukcja montażu assembly manual ZPAS GROUP info@zpasgroup.eu www.zpasgroup.eu Wydanie/Edition: 03.2016 M1Z-00-1791...
- Page 2 SZE3 instrukcja montażu / assembly manual Sposób pakowania szafy, zawartość opakowań / Packaging method, the contents of packaging Karton 1 / Karton 2 / Cardboard box 1 Cardboard box 2 Płyta górna / Top plate Słupy szkieletu / Frame's posts Płyta dolna /...
- Page 3 / assembly manual SZE3 Sposób pakowania szafy, zawartość opakowań / Packaging method, the contents of packaging Karton 3 / Karton 4 / Cardboard box 3 Cardboard box 4 Drzwi przednie / Osłona tylna / Płyta montażowa / Front door...
- Page 4 SZE3 instrukcja montażu / assembly manual Wykaz potrzebnych narzędzi / List of necessary tools Młotek gumowy / Gummi-Hammer Wkrętarka / Screwdriver Końcówka sześciokątna 10 mm / Hex bit 10 mm Końcówka Torx 30 / Torx Bit 30 Końcówka Torx 25 / Torx Bit 25 Końcówka sześciokątna 6 /...
- Page 5 / assembly manual SZE3 Skręcanie szkieletu - zakładanie gumowych uszczelek na płytę dolną i górną / Frame assembly - mounting rubbers to bottom and top plate Krok Step Szczegół A / Detail A Patrz szczegół A / See detail A...
- Page 6 SZE3 instrukcja montażu / assembly manual Skręcanie szkieletu - montaż słupów do płyty dolnej / Frame assembly - mounting posts to bottom plate Krok Step PRZÓD / FRONT...
- Page 7 / assembly manual SZE3 Skręcanie szkieletu - montaż płyty górnej / Frame assembly - mounting top plate Krok Step PRZÓD / FRONT...
- Page 8 SZE3 instrukcja montażu / assembly manual Skręcanie szkieletu - mocowanie słupów do płyty dolnej i górnej / Frame assembly - mounting posts to bottom and top plate Krok Step Montaż słupa szkieletu w płycie dolnej / Montage of post to bottom plate Patrz szczegół...
- Page 9 / assembly manual SZE3 Montaż osłony tylnej / Mounting rear panel Krok Step Montaż słupa szkieletu w płycie dolnej / Montage of post to bottom plate Patrz szczegół D1 / See detail D1 Patrz szczegół D / See detail D Szczegół...
- Page 10 SZE3 instrukcja montażu / assembly manual Montaż płyty montażowej / Mounting plate Krok Szczegół F / Step Detail F Montaż prowadnic płyty montażowej / Mounting plate guides Patrz szczegół H / See detail H Prowadnica / Guide Patrz szczegół F / See detail F Patrz szczegół...
- Page 11 / assembly manual SZE3 Montaż płyty montażowej / Mounting plate Krok Patrz szczegół I / See detail I Step Szczegół I / Montaż słupa szkieletu Detail I w płycie dolnej / Montage of post to bottom plate Wkręt imbusowy M8x16 (10 Nm) / Screw M8x16 hex (10 Nm) Szczegół...
- Page 12 SZE3 instrukcja montażu / assembly manual Montaż drzwi przednich / Mounting front door Szczegół K / Krok Detail K Step Montaż słupa szkieletu w płycie dolnej / Montage of post to bottom plate Patrz szczegół K / See detail K Uchwyt mocujący /...
