Summary of Contents for ZPAS ECO-LINE 19

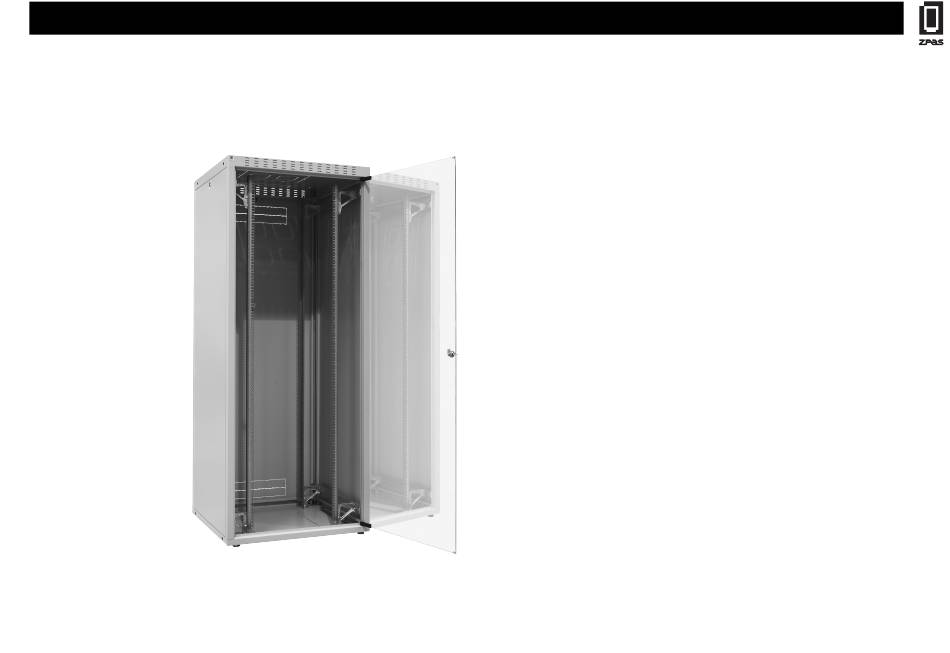

- Page 1 ECO-LINE 19" szafa sieciowa network cabinet instrukcja montażu assembly manual ZPAS GROUP info@zpasgroup.eu www.zpasgroup.eu Wydanie/Edition: 06.2014 M1Z-00-2125...
- Page 2 ECO-LINE 19” instrukcja montażu / assembly manual Sposób pakowania szafy, zawartość opakowań / Packaging method, the contents of packaging Opakowanie 1 / Package 1 Opakowanie 2 / Package 2 Opakowanie 3 / Package 3 (karton / cardboard box) (rama drewniana / wooden frame)
- Page 3 / assembly manual ECO-LINE 19” Sposób pakowania szafy, zawartość opakowań / Packaging method, the contents of packaging Opakowanie 4 / Package 4 (karton / cardboard box) Zaślepka / Zaślepka / Blanking cap 805/605 Blanking cap 805/605 x16 (L=600)* x24 (L=800)** Nakrętka kołnierzowa M6 /...
- Page 4 ECO-LINE 19” instrukcja montażu / assembly manual Wykaz elementów / List of elements Oznaczenie Oznaczenie Numer strony Numer Numer strony Numer elementu Liczba elementu Liczba Nazwa elementu / w instrukcji / opakowania / Nazwa elementu / w instrukcji / opakowania /...
- Page 5 / assembly manual ECO-LINE 19” Montaż szkieletu - przegląd elementów / Frame assembly - list of elements Płyta górna szkieletu / Płyta dolna szkieletu / Frame's top plate Frame's bottom plate Słup szkieletu / Frame's post Ceownik /...
- Page 6 ECO-LINE 19” instrukcja montażu / assembly manual Montaż szkieletu - połączenie słupów z płytą dolną i górną / Frame assembly - mounting posts to bottom and top plate Krok Krok Krok Krok Step Step Step Step Montaż słupa szkieletu Montaż pozostałych słupów szkieletu w płycie dolnej / w płycie dolnej /...
- Page 7 / assembly manual ECO-LINE 19” Montaż szkieletu - skręcenie słupów z płytą dolną i górną, przykręcenie ceowników / Frame assembly - screwing the frame, montage of C-profi les Krok Step Montaż kompletnego szkieletu (skręcanie) / Screwing the frame Patrz szczegół...
- Page 8 ECO-LINE 19” instrukcja montażu / assembly manual Montaż stopek i belek nośnych / Montage of leveling feet and mounting profi les Krok Krok Krok Step Step Step Montaż stopek regulacyjnych / Montaż belek nośnych do szaf o szerokości L=600 / Montaż...
- Page 9 / assembly manual ECO-LINE 19” Montaż dachu i osłon bocznych / Montage of roof and side panels Krok Krok Krok Step Step Step Montaż osłon bocznych / Montaż osłony bocznej / Montaż drzwi przednich szklanych / Montage of side panels...
- Page 10 ECO-LINE 19” instrukcja montażu / assembly manual Uziemienie drzwi i osłon / Doors and panels earthing Szczegół U / Detail U Linka uziemiająca / Earthing cable Patrz szczegół U / See detail U Patrz szczegół V / See detail V Nakrętka M5 / Nut M5...
- Page 11 / assembly manual ECO-LINE 19” Poziomowanie szafy / Level the cabinet Szczegół W / Detail W Poziomica / Spirit level 1. Wypoziomować szafę za pomocą stopek regulacyjnych (27). 2. Po wypoziomowaniu szafy dokręcić do płyty dolnej (A) nakrętki (28) znajdujące się na każdej ze stopek (27).
- Page 12 for your connections...
