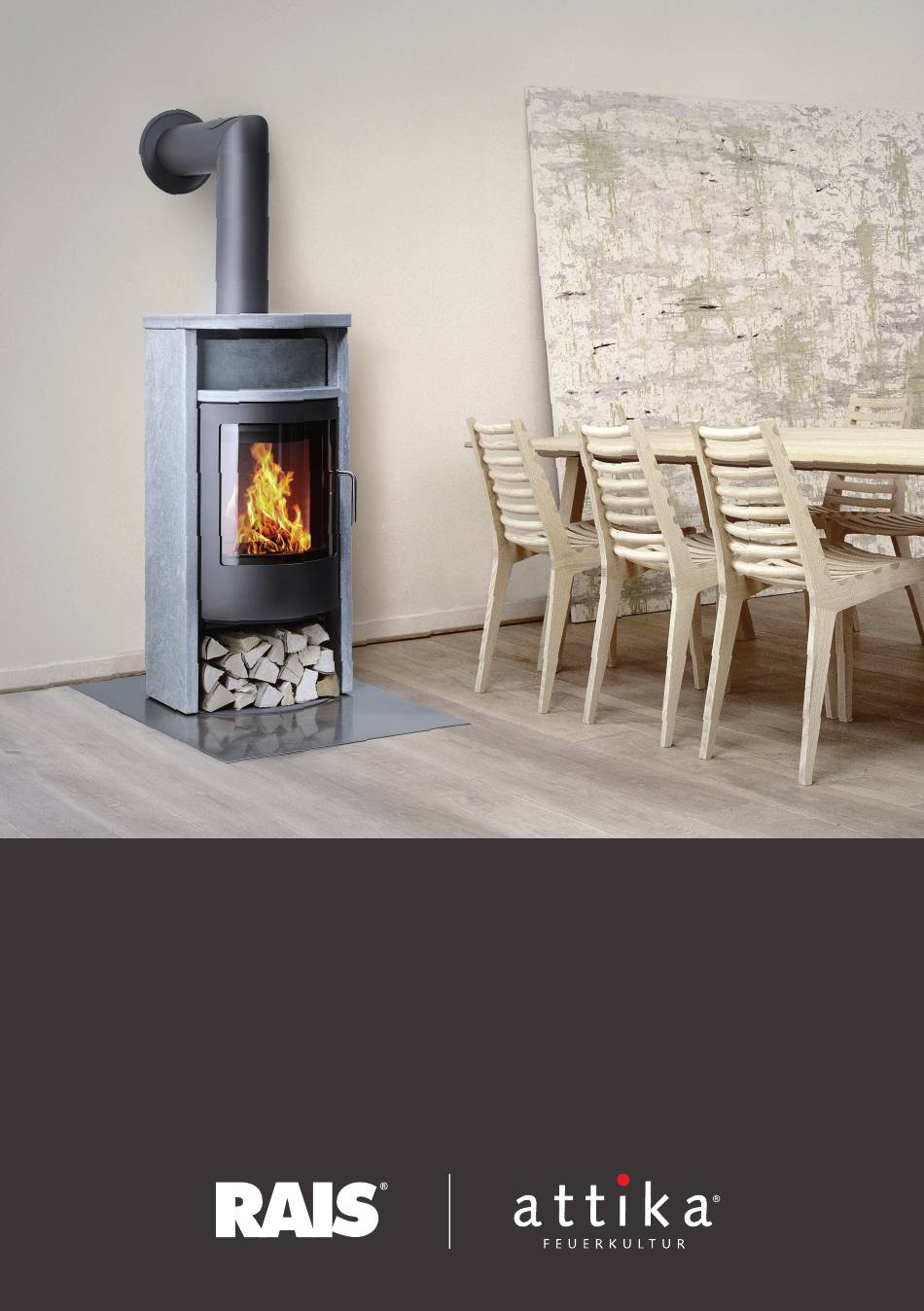

- Page 1 BANDO Installationsanleitung Notice d‘installation Installation manual...
- Page 2 Vers. 1 19.09.2023...
- Page 3 Deutsch ..........4 Français ..........8 English ..........12 Speckstein Naturstein «Porto» Pierre ollaire Pierre naturelle «Porto» Soap stone Natural stone «Porto»...
- Page 5 Installationsanleitung Legende A Seitenverkleidung B Spanner C Halterung (L = Links | R = Rechts) D Riegel E Wärmefachplatte Boden F Wärmefachplatte Rückwand G Deckplatte H Anschlag I Rückwand Installation 1. Rückwand «I» aushängen. 2. Ofen an definitiven Standort stellen. Der Ofen kann nach der Montage der Seitenverkleidung nicht mehr verschoben werden, weil bei Druck auf die Seitenverkleidung Bruchgefahr besteht.
- Page 6 Foyer à durèe de combustion limitèe, homologué pour cheminée à connexions multiples. Utiliser seulement les combustibles recommandés. Hergestellt für / Produced for: ATTIKA FEUER AG, Brunnmatt 16, CH-6330 Cham / RAIS A/S, Industrivej 20, DK-9900 Frederikshavn 15a B-VG VKF-NR: 8606...
-
Page 7: Technische Daten
Technische Daten Leistung Energieeffizienzklasse Nennwärmeleistung 5.5 kW Heizleistung min./max. 3 – 11 kW Holzaufgabemenge ≈ 1.9 kg/h Raumheizvermögen max. 250 m Verbrennungsluftbedarf 18 m Wirkungsgrad 79 % Abgastemperatur 263 °C Staub 18 mg/Nm CO (13 % 0 1166 mg/Nm OGC (13 % 0 86 mg/Nm NOx (13 % 0 99 mg/Nm... -
Page 9: Notice D'installation
Notice d‘installation Légende A Habillage latéral B Ressort C Support (L = à gauche | R = à droite) D Verrou E Plaque chauffante au sol F Plaque chauffante paroi arrière G Plaque supérieure H Butée I Paroi arrière Installation 1. -
Page 10: Plaque Signalétique
Foyer à durèe de combustion limitèe, homologué pour cheminée à connexions multiples. Utiliser seulement les combustibles recommandés. Hergestellt für / Produced for: ATTIKA FEUER AG, Brunnmatt 16, CH-6330 Cham / RAIS A/S, Industrivej 20, DK-9900 Frederikshavn 15a B-VG VKF-NR: 8606... -
Page 11: Caractéristiques Techniques
Caractéristiques techniques Perfomances Classe d‘efficacité énergétique Puissance nominale 5.5 kW Puissance min./max. 3 – 11 kW Charge de bois ≈ 1.9 kg/h Volume chauffé max 250 m Consommation air de combustion 18 m Rendement 79 % Température des Fumées 263 °C Poussières fines 18 mg/Nm CO (13 % 0... - Page 13 Installation manual Legend A Side cover B Tensioner C Bracket (L = Left | R = Right) D Bolt E Bottom heat compartment plate F Heat compartment panel rear wall G Top plate H Stop I Rear panel Installation 1. Unhook rear panel «I». 2.
-
Page 14: Type Plate
Foyer à durèe de combustion limitèe, homologué pour cheminée à connexions multiples. Utiliser seulement les combustibles recommandés. Hergestellt für / Produced for: ATTIKA FEUER AG, Brunnmatt 16, CH-6330 Cham / RAIS A/S, Industrivej 20, DK-9900 Frederikshavn 15a B-VG VKF-NR: 8606... -
Page 15: Technical Specifications
Technical specifications Perfomance Energy efficiency class Nominal heat output 5.5 kW Thermal output range min./max. 3 – 11 kW Wood fuel requirement ≈1.9 kg/h Room heating capacity max. 250 m Combustion air requirement 18 m Efficiency 79 % Flue gas temperature 263 °C Dust 18 mg/Nm... - Page 16 RAIS A/S ATTIKA FEUER AG Industrivej 20 Brunnmatt 16 DK-9900 Frederikshavn CH-6330 Cham Denmark Switzerland www.rais.com www.attika.ch...
