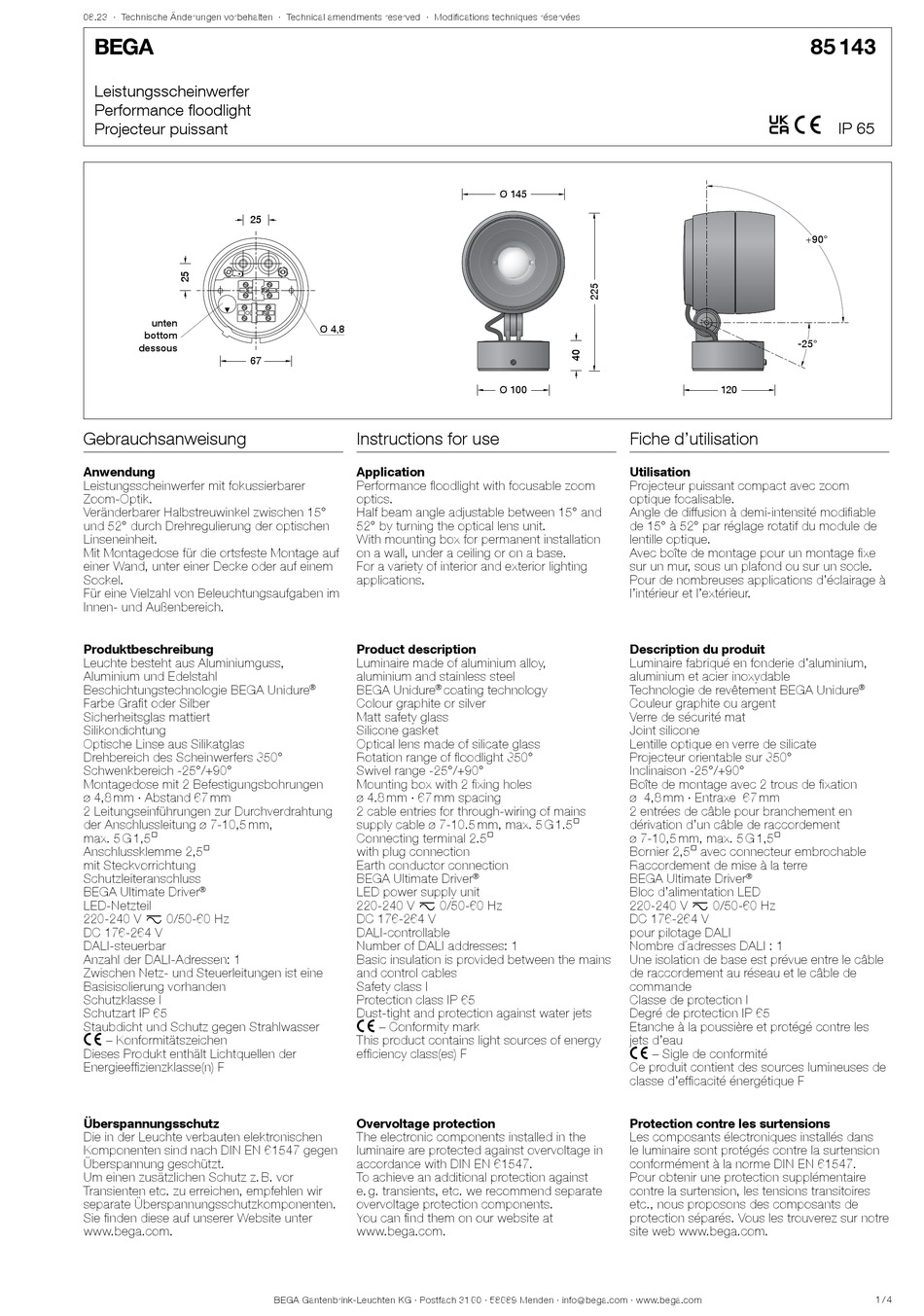

BEGA 85 143 Instructions For Use

08.23 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Leistungsscheinwerfer
Performance floodlight
Projecteur puissant
25 25
unten
bottom
dessous
67 67
Gebrauchsanweisung
Anwendung
Leistungsscheinwerfer mit fokussierbarer
Zoom-Optik.
Veränderbarer Halbstreuwinkel zwischen 15°
und 52° durch Drehregulierung der optischen
Linseneinheit.
Mit Montagedose für die ortsfeste Montage auf
einer Wand, unter einer Decke oder auf einem
Sockel.
Für eine Vielzahl von Beleuchtungsaufgaben im
Innen- und Außenbereich.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Beschichtungstechnologie BEGA Unidure
Farbe Grafit oder Silber
Sicherheitsglas mattiert
Silikondichtung
Optische Linse aus Silikatglas
Drehbereich des Scheinwerfers 350°
Schwenkbereich -25°/+90°
Montagedose mit 2 Befestigungsbohrungen
ø 4,8 mm · Abstand 67 mm
2 Leitungseinführungen zur Durchverdrahtung
der Anschlussleitung ø 7-10,5 mm,
max. 5 G 1,5@
Anschlussklemme 2,5@
mit Steckvorrichtung
Schutzleiteranschluss
BEGA Ultimate Driver
®
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-264 V
DALI-steuerbar
Anzahl der DALI-Adressen: 1
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
c – Konformitätszeichen
Dieses Produkt enthält Lichtquellen der
Energieeffizienzklasse(n) F
Überspannungsschutz
Die in der Leuchte verbauten elektronischen
Komponenten sind nach DIN EN 61547 gegen
Überspannung geschützt.
Um einen zusätzlichen Schutz z. B. vor
Transienten etc. zu erreichen, empfehlen wir
separate Überspannungsschutzkomponenten.
Sie finden diese auf unserer Website unter
www.bega.com.
Ø 4,8
Instructions for use
Application
Performance floodlight with focusable zoom
optics.
Half beam angle adjustable between 15° and
52° by turning the optical lens unit.
With mounting box for permanent installation
on a wall, under a ceiling or on a base.
For a variety of interior and exterior lighting
applications.
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
BEGA Unidure coating technology
® ®
Colour graphite or silver
Matt safety glass
Silicone gasket
Optical lens made of silicate glass
Rotation range of floodlight 350°
Swivel range -25°/+90°
Mounting box with 2 fixing holes
ø 4.8 mm · 67 mm spacing
2 cable entries for through-wiring of mains
supply cable ø 7-10.5 mm, max. 5 G 1.5@
Connecting terminal 2.5@
with plug connection
Earth conductor connection
BEGA Ultimate Driver
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-264 V
DALI-controllable
Number of DALI addresses: 1
Basic insulation is provided between the mains
and control cables
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
c – Conformity mark
This product contains light sources of energy
efficiency class(es) F
Overvoltage protection
The electronic components installed in the
luminaire are protected against overvoltage in
accordance with DIN EN 61547.
To achieve an additional protection against
e. g. transients, etc. we recommend separate
overvoltage protection components.
You can find them on our website at
www.bega.com.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Ø 145 Ø 145
Ø 100 Ø 100
Fiche d'utilisation
Utilisation
Projecteur puissant compact avec zoom
optique focalisable.
Angle de diffusion à demi-intensité modifiable
de 15° à 52° par réglage rotatif du module de
lentille optique.
Avec boîte de montage pour un montage fixe
sur un mur, sous un plafond ou sur un socle.
Pour de nombreuses applications d'éclairage à
l'intérieur et l'extérieur.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Technologie de revêtement BEGA Unidure
Couleur graphite ou argent
Verre de sécurité mat
Joint silicone
Lentille optique en verre de silicate
Projecteur orientable sur 350°
Inclinaison -25°/+90°
Boîte de montage avec 2 trous de fixation
ø 4,8 mm · Entraxe 67 mm
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
ø 7-10,5 mm, max. 5 G 1,5@
Bornier 2,5@ avec connecteur embrochable
Raccordement de mise à la terre
BEGA Ultimate Driver
®
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-264 V
pour pilotage DALI
Nombre d´adresses DALI : 1
Une isolation de base est prévue entre le câble
de raccordement au réseau et le câble de
commande
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
c – Sigle de conformité
Ce produit contient des sources lumineuses de
classe d'efficacité énergétique F
Protection contre les surtensions
Les composants électroniques installés dans
le luminaire sont protégés contre la surtension
conformément à la norme DIN EN 61547.
Pour obtenir une protection supplémentaire
contre la surtension, les tensions transitoires
etc., nous proposons des composants de
protection séparés. Vous les trouverez sur notre
site web www.bega.com.
85 143
é c
IP 65
+90°
-25°
120 120
®
®
1 / 4
