大容量フューエルポンプ BNR32
品番
(PART NUMBER)
適合
(APPLICATION)
日本語 **************2p
English **************7p
●この取扱説明書を良く読んでからお使いください
●日産自動車の発行する整備要領書と併せてお使いください
●取り付け後も大切に保管してください
●販売店様で取り付けをされる場合は本書を必ずお客様へお渡しください
TOMEI 製品のお買い上げありがとうございます。
タービンやカムを交換してエンジンを高出力化すると、その吸入空気量に見合った燃料の確保が必要です。
TOMEI大容量ポンプはトロコイド式を採用し、ノーマルとほぼ同じ外観でありながら大容量化を実現しました。
タービンやカムを交換するときにECUやインジェクターとあわせて、適正な組み合わせでお使いください。
また、ポンプをブラケットに結びつける危険な取り付け方法ではなく、完全ボルトオンでキット化しました。
●Read this manual carefully prior to the installation.
●Refer to the Nissan official Service Manual along with this Manual.
●Keep this manual for future reference after the installation has been completed.
●Give this manual to the owner when the installation was performed by another person or a shop.
Congratulations on your purchase of the quality TOMEI product.
It is critically important to ensure an adequate supply of fuel corresponding to the intake air volume when
upgrading the turbo and/or camshafts to increase the engine's performance.
The TOMEI high-flow fuel pump adopts the trust-worthy trochoid design which allows for increased capacity
while maintaining a similar appearance and size to the stock pump.
Please tune and use this product in the appropriate combination with the ECU, injectors, turbo and/or camshafts.
This product is designed to drop-in the stock fuel sender unit unlike most of aftermarket pumps on the market
that are designed to be just tied onto the bracket which is not a safe way to upgrade the fuel pump.

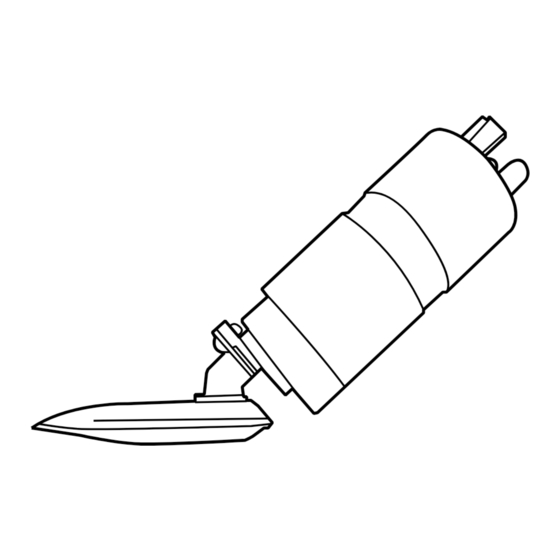

OVER SIZE FUEL PUMP for BNR32
255 lph
183021
350 lph
183022
BNR32
INSTALLATION MANUAL
1
M18K19 2023年12月
Advertisement
Related Manuals for Tomei 255 lph
Summary of Contents for Tomei 255 lph
- Page 1 It is critically important to ensure an adequate supply of fuel corresponding to the intake air volume when upgrading the turbo and/or camshafts to increase the engine's performance. The TOMEI high-flow fuel pump adopts the trust-worthy trochoid design which allows for increased capacity while maintaining a similar appearance and size to the stock pump.
- Page 2 構成部品 下記の内容/数量が揃っているかを確認してください。 ( )内は同梱の数量です。 ポンプ本体 (1) ハーネス (1) シールパッキン (1) 取り付けに必要な工具類 ・エンジン整備用工具一式 ・整備要領書 注意 ■本品は自動車競技専用部品です。サーキットや公道から閉鎖されたコース内に限って使用してください。 ■一般公道で使用すると車両本来の安全性が損なわれ危険です。また、法律で罰せられます。 ■本品の取り付けは特別の訓練を受けた整備士が、設備の整った作業場で実施してください。 ■指定する車種以外への取り付けはおやめください。本品およびエンジンを破損する恐れがあります。 ■各ボルトの締め付けはトルクレンチを用いて、規定トルクで締め付けてください。規定トルクで締め付けないとボルトが緩んだり、 ボルトを破損する恐れがあり危険です。 ■締め付け部は定期的に点検してください。 ■部品脱着の際には無理な力を加えないでください。部品を破損する恐れがあります。 ■取り付けの際は、適切な工具、保護具を使用しないと、けがにつながり危険です。 ■必ず日産自動車の発行する整備要領書の指示に従い脱着を行ってください。 ■ガソリンの漏れ、にじみは運転前に必ず点検してください。ガソリンが漏れると火災の恐れがあり危険です。 ■本品はエンジンの仕様に応じたインジェクター、ＥＣＵ等とあわせて使用してください。 警告 ■本品の取り付けはエンジン及びエンジンルーム内が冷えた状態で行ってください。 ■部品欠落による車輌の破損・火災が起こる可能性があるため、製品構成部品の取り付けは確実に行ってください。...
- Page 3 ガソリンに関わる警告 本品の取り付けに際しては燃料系統の脱着を伴い、ガソリンが流出します。作業に際しては下記事項を確実に守ってください。 守らないと爆発や火災の恐れがあり危険です。 ■ 作業場所を指定し、作業場所以外では作業しない。 ① 風通しの良い場所。 ② 周囲に火気（溶接機・グラインダー・電動モーター・ストーブなど）の無い場所。 ③ 気化した燃料が充満する恐れがあるピットなどから離れた場所。 ■ 火気使用・火花発生作業は行わない。 ① 電気機器の使用禁止。 ・ 原則として作業等には使用しないこと。 ・ 燃料抜き取りには電動ポンプおよび、ポリタンクを使用しないこと。 ・ 溶接機・グラインダー・ドリルなどを使用しないこと。 ② 火花発生作業の禁止。 ・ 火花発生の恐れがある作業（ハンマーの使用など）はしないこと。 ■ 静電気の防止および、安全への配慮を行う。 ① 消火器を準備する。 ② 静電気を防止する。 ・ 足元が滑らない程度に床に水をまく。 ・ フューエルチェンジャー・車両・フューエルタンク間にアース線を接続する。 ③ 燃料が付着したウェスを分別処理する。 ■ タンク内のガソリン残量が空に近い状態で作業すること。 ■ ホースを抜くと配管の中に残ったガソリンが流れ出ます。ウェスなどを使って広がらないようにする。 ■...
- Page 4 1. 準備 作業を始める前に、ガソリンタンク内のガソリン量を空に近い状態にしてください。 （１）燃料配管内のガソリンを除去する。 ① フューエルポンプヒューズを取り外す。 ② 燃料フィラーキャップを外し、タンクの内圧を抜く。 ③ エンジンを始動し自然に停止した後、3～4回クランキングしてガソリンを消費する。 ④ イグニッションスイッチをOFFにし、バッテリーのマイナス端子を取り外す。 （２）燃料タンクより、フューエルゲージASSYを取り外す。 2. 取り外し （１）フューエルゲージASSYからフューエルポンプASSYを 取り外す。 シールパッキンは再利用しません。 復帰時では付属品を使用して装着します。 フューエルポンプASSY シールパッキンは 復帰時では付属品を 使用します。 （２）フューエルポンプASSYからフューエルポンプを外し ポンプカバーおよびポンプブラケットを取り外す。 ポンプカバー ポンプ 純正ポンプ以外の部品は再利用します。 ポンプブラケット チャンバー...
- Page 5 3. 製品の取り付け （１）ポンプカバーにフューエルポンプ本体を取り付ける。 ポンプカバー底部の穴形状とポンプ本体のイソレーター凸部形状を合わせ、取り付けてください。 （２）ポンプカバーにポンプブラケットを取り付ける。 （３）チャンバーを取り付ける。 この時、ポンプブラケット裏側のガイドをチャンバーの溝に合わせ、ブラケットの爪がチャンバー受け側と確実にロック するように固定する。 （４）チャンバーの底に燃料ポンプフィルターが収まっていることを確認する。 ズレがある場合はポンプ本体の位置を調整してください。 （５）車両側のポンプハーネスからカプラーを切断し、付属のハーネスに切断したポンプハーネスを接続する。 ＋- の極性に注意してください。 （６）フューエルポンプおよびその他の部品を、取り外し時と逆の手順で組み付け、車両に復帰する。 ...
- Page 6 仕 様 183021 183022 吐出量（276KPa/40PSI 時) 吐出量（276KPa/40PSI 時) 13.5V 255 l/h 350 l/h 12.0V 215 l/h 300 l/h 255L/h Fuel Pump Liters Per Hour Flowchart 350L/h Fuel Pump Liters Per Hour Flowchart...
-
Page 7: Kit Contents
KIT CONTENTS Below is the contents of this kit with the quantity listed in brackets (). FUEL PUMP (1) WIRING HARNESS (1) LID SEAL (1) REQUIRED TOOLS ・General Engine Maintenance Tools ・Workshop Service Manual CAUTION ■This product is designed to be used for off road competition purposes only. ■This product must not be used on public roads due to safety risks, and it may not be street legal by local laws. ... - Page 8 WARNING Relating to Gasoline During the installation, the fuel system will be disconnected resulting in gasoline leakage. Please ensure to strictly follow the following precautions while performing the installation, or it may pose a risk of explosion or fire. ■ Appropriate environment to perform the installation procedures ①...
- Page 9 1. PREPARATION Empty the gas tank as much as possible before start the installation. （１）Removal of the fuel remaining in the fuel lines. ① Remove the fuel pump fuse. ② Remove the fuel filler cap to release the internal pressure from the tank. ③...
-
Page 10: Installation
3. INSTALLATION （１）Assemble TOMEI Fuel Pump to the pump cover removed from the stock pump body. Make sure the pump bottom isolator is properly seated to the pump cover. （２）Attach the pump bracket to the above unit. （３）Put the assembly back into the fuel chamber. -
Page 11: Specification
SPECIFICATION 183021 183022 Flow Rate（@ 276KPa/40PSI) Flow Rate（@ 276KPa/40PSI) 13.5V 255 l/h 350 l/h 12.0V 215 l/h 300 l/h 255L/h Fuel Pump Liters Per Hour Flowchart 350L/h Fuel Pump Liters Per Hour Flowchart... - Page 12 株式会社 東名パワード 〒194-0004 東京都町田市鶴間5-4-27 TEL : ０４２－７９５－８４１１（代） FAX : ０４２－７９９－７８５１ http://www.tomei-p.co.jp この製品に関わる取り付け、操作上のご相談は上記へお願いします。 営業時間：月～金（祝祭日、年末年始を除く）９：００～１８：００ Please contact your local authorized distributor listed on our website if you have any questions in regards to the installation / usage of this product. M18K19 大容量フューエルポンプ BNR32 取扱説明書 2023年12月...
