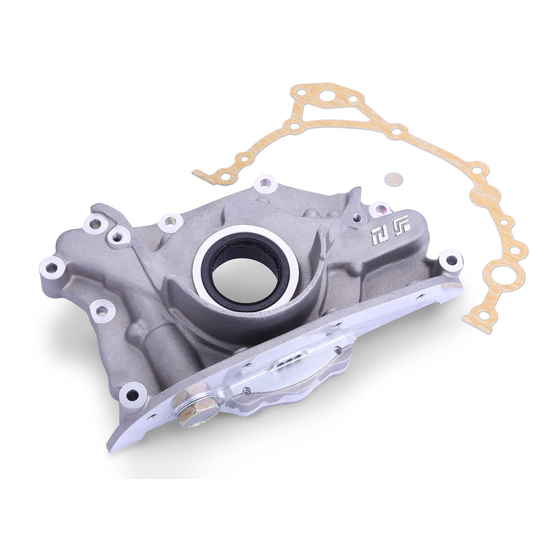

RB26DETT ⼤容量オイルポンプ
OVERSIZED OIL PUMP for RB26DETT
適合
APPLICATION
品番
PART NUMBER
⽬次 / INDEX
P2
⽇本語
このたびは弊社製品をお買い上げいただき、まことにありがとうございます。
ご使⽤前にこの説明書をよくお読みのうえ正しくお使いください。
お読みになった後もすぐ取り出せる場所に⼤切に保管してください。
説明書に書かれている注意事項は必ず守ってください。
各⾃動⾞メーカーの発⾏する整備要領書が必要になります。本書と合わせてお使いください。
不適切な使⽤により事故が⽣じた場合、弊社では責任を負いかねますので、
あらかじめご了承ください。
販売店様で取り付けをされる場合は本書を必ずお客様へお渡しください。
Thank you for purchasing a TOMEI product.
Please read this installation manual carefully prior to installation/use.
Ensure you keep this document stored in a safe location for future reference.
Pay close attention to and adhere to the various warnings/cautions contained herein.
You should also consult the official servicing manual for your vehicle product.
when installing this product.
Please note that inappropriate installation/use of this product will be
at the owner's own risk and/or responsibility.
Retailers/Workshops should ensure this document is given to the end user.
RB26DETT
TB203A-NS05A
P5 English
1
TB203
Advertisement
Table of Contents
Related Manuals for Tomei RB26DETT
Summary of Contents for Tomei RB26DETT
- Page 1 不適切な使⽤により事故が⽣じた場合、弊社では責任を負いかねますので、 あらかじめご了承ください。 販売店様で取り付けをされる場合は本書を必ずお客様へお渡しください。 Thank you for purchasing a TOMEI product. Please read this installation manual carefully prior to installation/use. Ensure you keep this document stored in a safe location for future reference. Pay close attention to and adhere to the various warnings/cautions contained herein.
- Page 2 注 意 ■ この取扱説明書は製品に関わる特記事項についてまとめたものです。 実際の作業や⼿順については各⾃動⾞メーカー発⾏の整備要領書をご確認ください。 ■ 本製品は⾃動⾞競技部品です。サーキットなどの公道ではない閉鎖された場所で使⽤してください。 ■ 本製品の取り付けは設備の整った環境で、資格をもった整備⼠が⾏ってください。 ■ 適合する⾞種以外へのご使⽤はおやめください。本製品および、エンジンを破損する恐れがあります。 ■ 本製品の取り付けに必要な各部品の脱着の際には指定トルクなどを守り、無理な⼒を加えないで ください。本製品および、エンジンを破損する恐れがあります。 ■ 本製品を取り付ける際には、適切な⼯具、保護具を使⽤してください。 ご使⽤にならないとけがにつながり危険です。 部品構成 キットの中には下記のものが⼊っています。（ ）内は数量。 ① ② 2枚は本体に組み込み済み 名称 オイルポンプ本体 名称 レギュレーターシム 同梱数量 同梱数量 単品品番 単品品番 TB203B-NS05A ③ 名称 ガスケット 同梱数量 単品品番 TB203C-NS05A 作業に必要な⼯具類 本品の取り付けには下記が必要です。 ・トルクレンチ ・⾓度レンチ...
- Page 3 装着について 装着に使⽤するボルト、ワッシャーは、ノーマル品を取り外した物をそのまま利⽤します。 締付トルク 9.8〜11.8N・m (1.0〜1.2kg・m) ガスケット ⾸下35mm×2 ⾸下55mm×1 ⾸下45mm×1 ⾸下20mm×4 ・オイルポンプ吐出量の増加に伴い、オイルパンの⼤容量化が必要です。 注 意 ■ エンジンオイル量、及びオイルの漏れ、にじみは運転前に必ず点検してください。 エンジンオイルが不⾜すると本品及び、エンジン本体を破損します。 ■ RB系エンジンは91年8⽉(R32マイナーチェンジ）に改良を受け、クランクシャフトのオイルポンプ取付部 （インナーギヤインロー部）が延⻑され、オイルポンプ取付部の負荷が低減されました。 91年８⽉以前のエンジンをご使⽤の場合、91年８⽉以降クランクシャフト(⽇産純正部品:12200-05U03) に変更することをお奨めします。 油圧の調整 油圧の調整はレギュレータープラグ内の部品の構成を変更することで実施できます。 仕様にあわせて調整を⾏って下さい。 調整時、要新品交換（再使⽤不可） 仕様により枚数調整 締付トルク 39.2〜68.6N・m (4.0〜7.0kgm) 出荷時標準構成...
- Page 4 【油圧参考データ】 ダブルスプリング+シム2枚 ダブルスプリング+シム1枚 （出荷時仕様） 回転数 油圧 kgf/cmg 3000 5.94 5.50 3500 6.10 5.70 4000 6.32 5.70 4500 6.50 5.90 5000 6.60 5.90 5500 6.60 6.00 6000 6.53 6.00 6500 6.20 5.80 7000 6.10 5.65 7500 6.00 5.60 ︓ BNR32⽤ エンジン ︓...
- Page 5 WARNING ■ This installation manual contains important information regarding this product. For details regarding the assembly/disassembly of stock components, please refer to the vehicle's official servicing manual. ■ This product is intended for motorsport/competition use and should NOT be used on public roads.
- Page 6 INSTALLATION Use the original bolts and washers that held the oil pump to install the new oil pump assembly. 9.8〜11.8N・m (1.0〜1.2kg・m) Torque spec Gasket Thread length 35mm×2 Thread length 55mm×1 Thread length 45mm×1 Thread length 20mm×4 ・As the flow rate of the oil pump increases, increasing the oil pan to a high capacity oil pan will be required.
- Page 7 5.65 7500 6.00 5.60 ︓ BNR32 RB26DETT Engine ︓ NISSAN GENUINE ENDURANCE 10W-50 ※The data listed above is for reference only. The oil pressure will vary depending on the oil being used and the environment the engine is being tested at.
