P.O. Box 342, Delavan, WI 53115
Phone: 1-800-365-6832
Fax: 1-800-526-3757
E-Mail: info@flotecwater.com
Web Site: http://www.flotecwater.com
Installation/Operation/Parts
For further operating, installation,
or maintenance assistance:
Call 1-262-728-5551
English
Pages 2-10
. . . . . . . . . . . . .
©2004
®
MOD. EP2-04
Installation/Fonctionnement/Pièces
Pour plus de renseignements
concernant l'utilisation,
l'installation ou l'entretien,
Composer le 1 (262) 728-5551
Français
. . . . . . . . . .

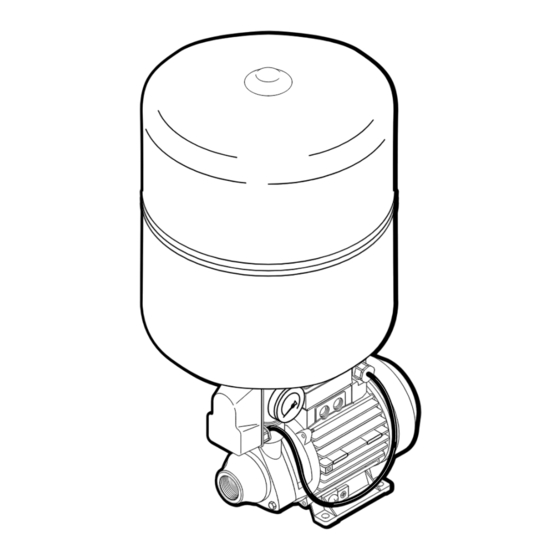

OWNER'S MANUAL
50 Hz. Peripheral Vane
Booster System
NOTICE D'UTILISATION
50 Hz Pompe de surpression
à ailettes périphériques
MANUAL DEL USUARIO
50 Hz Sistema de bomba
de sobrepresión de
paletas periféricas
4546 0304
Instalación/Operación/Piezas
Para mayor información sobre el
funcionamiento, instalación o
mantenimiento de la bomba:
Llame al 1-262-728-5551
Español
Pages 11-19
Paginas 20-28
. . . . . . . . . .
253P6360 (11/10/04)
