Istruzioni di Assemblaggio

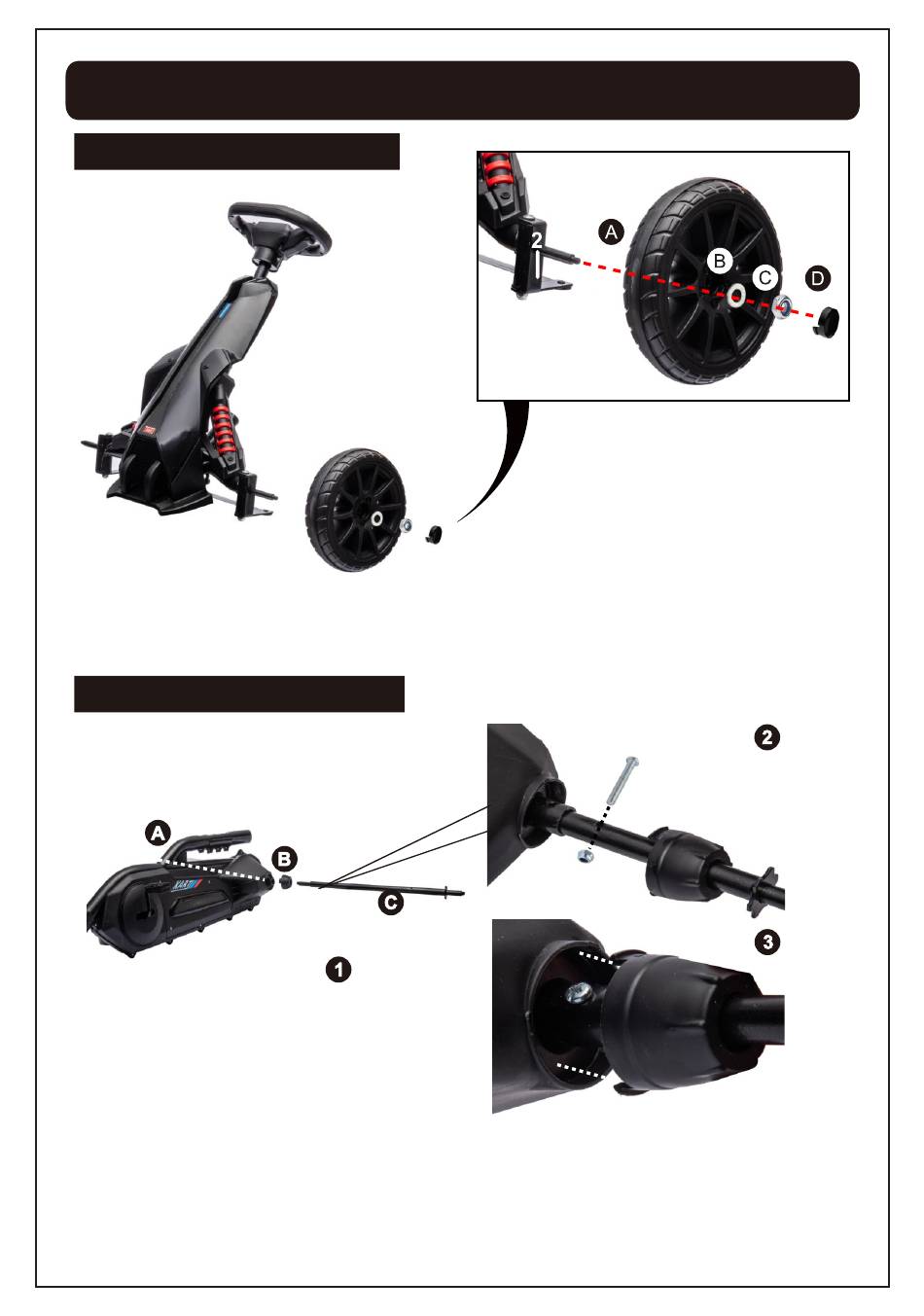

Assemblaggio ruote anteriori
Assemblare la ruota anteriore sinistra e fissarla con il dado utilizzando la chiave a
bussola come mostrato in figura, ripetere il procedimento per l'altro lato.
Assemblaggio asse posteriore
A. Carena
B.Protezione piccola
C.Asse posteriore
1. Inserire l'asse posteriore nella carena da sinistra a destra come mostrato in figura.
2. Fissare l'asse posteriore con dado e vite.
3. Posizionare la protezione piccola sulla carena come mostrato in figura.
A. Ruota
B. Rondella
C. Dado
D. Copriruota
