Ruck Ventilatoren 104220 Assembly Instruction Manual

Assembly Instruction
RS
ID
RS 100
104169
RS 100L
104189
RS 125
104192
RS 125L
104194
RS 150
104196
RS 150L
104198
RS 160
104200
RS 160L
104202
RS 200
104209
RS 200L
104220
RS 250
104213
RS 250L
104222
RS 315
104205
RS 315L
104207
*Ventilatoren auch bei 60 Hz einsetzbar, bitte Leistungs- / Stromwerte und Temperatur beachten. • *Fan can also be operated in 60 Hz, please consider power consumption, current
and temperature. • *Ventilateurs également utilisables avec 60 Hz, veuillez prendre en compte la température et les valeurs de puissance et de courant. • *Ventilatoare utilizabile
si la 60 Hz, atentie la valorile puterii, curentului si temperaturii. • *Вентиляторы могут использоваться также при 60 Гц, при этом следует учитывать соответствующие данные
мощности, электрического тока и температуры. • *Ventilator kan ook gebruikt worden bij 60 Hz, gelieve rekening te houden met energieverbruik, stroom en temperatuur. •
*Ventilator lahko obratuje tudi pri 60 Hz, prosimo bodite pozorni na porabo energije, električni tok in temperaturo. • *Ventilator može raditi i na 60 Hz, molimo provjerite snagu, jakost
struje i temperaturu. • *A ventilátor 60 Hz-en is működik, kérjük figyelembe venni a teljesítményfelvételt, az áramot és a hőmérsékletet. • *Ventilátor môže pracovať aj pri 60 Hz,
pozor na výkonové-/prúdové a teplotné hodnoty. • *O Ventilador pode também operar a 60Hz, pf considere potência absorvida, consumo e temperatura.
Änderungen vorbehalten • Modification reserved • Sous réserve de modifications • Sub rezerva modificarilor
Компания оставляет за собой право вносить изменения без предварительного уведомления. • Wijzigingen voorbehouden
Pridržujemo si pravico do sprememb. • Zadržano pravo izmjena • Változtatások joga fenntartva • Zmeny sú vyhradené • Modificação reservada
ruck
GmbH
Max-Planck-Str. 5
VENTILATOREN
mrm_pb_04 print 02.02.2010

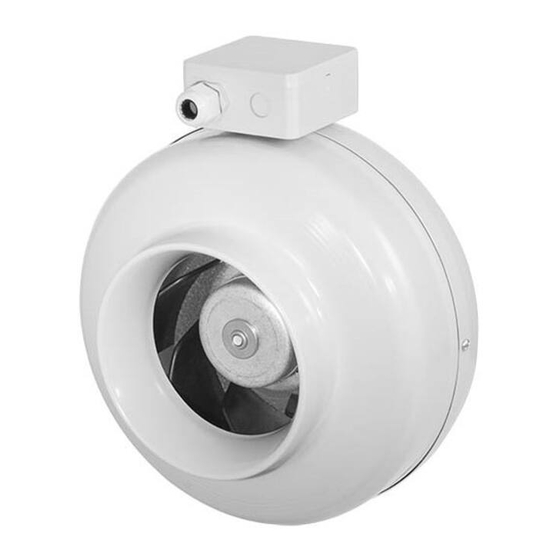

Rohrventilator (Metall) • Tube Fan (Metal) • Ventilateur pour
gaines circulaires (Métal) • Ventilator de tubulatura (Metal) •
Канальный вентилятор в круглом корпусе (Металл) • Buis-
ventilator (Metaal) • Cevni ventilator (Kovinski) • Cijevni ventila-
tor (Metalni) • Csőventilátor (Fém) • Potrubný ventilátor (Kov) •
Ventilador in line (Metal) • Ventilador de tubo (metal)
U f P
[V] [Hz] [W]
230V ~ 50* 54
230V ~ 50* 70
230V ~ 50* 55
230V ~ 50* 70
230V ~ 50* 70
230V ~ 50* 93
230V ~ 50* 70
230V ~ 50* 94
230V ~ 50* 100
230V ~ 50* 190
230V ~ 50* 100
230V ~ 50* 190
230V ~ 50 190
230V ~ 50 290
D-97944 Boxberg-Windischbuch
Montagekonsole
Mounting bracket
Montage avec console
Consola de montaj
Монтажная консоль
Muursteun
Montažni nosilec
Montažna konzola
Szerelő konzol
Montážna konzola
Abraçadeira de montagem
Montage mit Verbindungsmanschette
Mounting with fast clamp
Montage avec manchette de raccordement
Montaj cu manseta de legatura.
Монтаж при помощи соединительной манжеты
Montage met klemband
Montaža s hitrimi sponami
Ugradnja sa brzim spojnicama
Szerelés rezgéscsillapító kapcsolóbillinccsel
Montáž cez spojovaciu manžetu
Montagem com abraçadeira rápida
I T
[A] [°C]
0,3 80
116403
0,3 60
116471
0,3 80
116403
0,3 65
116471
0,3 60
116471
0,4 55
116471
0,3 50
116471
0,4 50
116471
0,5 70
116471
0,9 70
116471
0,5 60
116471
0,9 60
116471
0,9 60
116471
1,3 60
116471
Tel +49.(0)7930.9211-0 Fax +49.(0)7930.9211-150 info@ruck.eu www.ruck.eu
