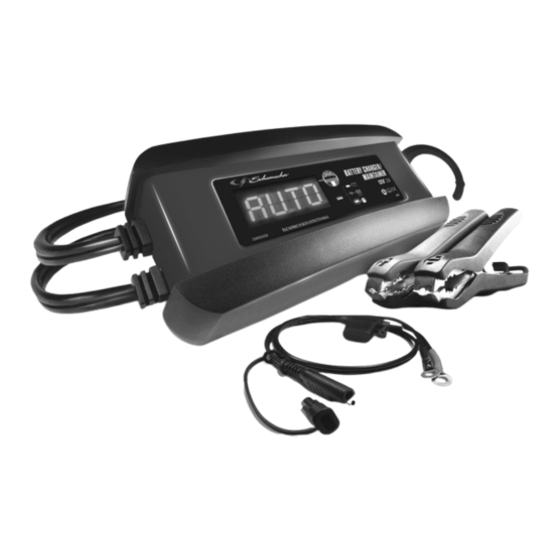

Schumacher Electric SPI3 Manual
  1. Manuals
  2. Brands
  3. Schumacher Electric Manuals
  4. Battery Charger
  5. SPI3
  6. Manual
Schumacher Electric SPI3 Manual

Schumacher Electric SPI3 Manual

Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
SPI3
0099001610-00

Advertisement

loading

Related Manuals for Schumacher Electric SPI3

Summary of Contents for Schumacher Electric SPI3

  • Page 1: Table Of Contents

    SPI3 English Italiano ....Page 02 ... Pagina 52 Deutsch Nederlands .... Seite 15 ... Pagina 64 Español Svenska ..Página 28 ... Sidan 76 Français .... Page 40 0099001610-00...

  • Page 2: English

    ENGLISH Original language Model: SPI3 Automatic Battery Charger OWNER’S MANUAL Markings and symbols Read manual Caution, Do not For indoor Class II Warning before using. risk of electric expose use only. Charger shock. to rain. Contact the equipment supplier for details on...
  • Page 3 IMPORTANT SAFETY INSTRUCTIONS – SAVE THESE INSTRUCTIONS. This manual contains important safety and operating instructions. WARNING WARNING RISK OF ELECTRIC SHOCK OR FIRE. 1.1 Read the entire manual before using this product. Failure to do so could result in serious injury or death. 1.2 Children should be supervised to ensure that they do not play with the appliance.
  • Page 4 These batteries may burst and cause injury to persons and damage to property. *The SPI3 has been tested and approved to charge the ChaoBaLi LiFePO battery, model number TDS-1220AH-1.
  • Page 5 4. CHARGER LOCATION WARNING WARNING WARNING RISK OF EXPLOSION AND CONTACT WITH BATTERY ACID. 4.1 Locate the charger as far away from the battery as the DC cables permit. 4.2 Never place the charger directly above the battery being charged; gases from the battery will corrode and damage the charger. 4.3 Do not set the battery on top of the charger.
  • Page 6 FOLLOW THESE STEPS WHEN BATTERY IS OUTSIDE OF THE VEHICLE. WARNING WARNING WARNING A SPARK NEAR THE BATTERY MAY CAUSE A BATTERY EXPLOSION. TO REDUCE THE RISK OF A SPARK NEAR THE BATTERY: 7.1 Check the polarity of the battery posts. The POSITIVE (POS, P, +) battery post usually has a larger diameter than the NEGATIVE (NEG, N, -) post.
  • Page 7 The charger does not have an ON/OFF switch. The On and Off commands are controlled by plugging the SPI3 into an AC electrical wall outlet only after the battery connections have been made. Do not start the vehicle with the charger connected to the AC outlet, or it IMPORTANT may damage the charger and your vehicle.
  • Page 8 If there are, remove them. If there are none, have the battery checked or replaced. MAINTAINING A BATTERY The SPI3 maintains 12 volt batteries, keeping them at full charge. NOTE: The maintain mode technology allows you to safely charge and maintain a healthy battery for extended periods of time.
  • Page 9 CCA = Cold Cranking Amps Ah = Amp Hour Find your battery’s rating on the following chart, and note the charge time given for each charger setting. The times given are for batteries with a 50% charge prior to recharging. Add more time for severely discharged batteries.
  • Page 10 15.4 Ensure that all of the charger components are in place and in good working condition, for example, the plastic boots on the battery clips. 15.5 Servicing does not require opening the unit, as there are no user-serviceable parts. 15.6 All other servicing should be performed by qualified service personnel. 15.7 If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly qualified persons, in order to avoid a hazard.
  • Page 11 20. LIMITED WARRANTY WARRANTY TERMS AND CONDITIONS Schumacher Electric Corporation (the “Manufacturer”) or the resellers authorized by the Manufacturer (the “Reseller”) warrant this Charger (the “Product”) according to the following stipulations. Any and all warranties, other than the warranty included herein, are hereby expressly disclaimed and excluded to the fullest extent permissible under applicable law.
  • Page 12 Cory Watkins, President July 1, 2014 Hereby declares that the equipment Model SPI3 is compliant to the DIRECTIVE 2011/65/EC OF THE EUROPEAN PARLIAMENT AND OF THE COUNCIL of 8 June 2011 (RoHS) on the restriction of the use of certain hazardous substances in electrical and electronic equipment while: The parts do not exceed the maximum concentrations of 0.1% by weight in homogenous...
  • Page 13 • •...
  • Page 14 • •...

  • Page 15: Deutsch

    DEUTSCH Übersetzung der ursprünglichen Anweisungen Modell: SPI3 Automatisches Batterieladegerät BENUTZERANLEITUNG Markierungen und Symbole Vor der Vorsicht! Keinem Nur für die Warnung Lade gerät Verwendung die Stromschlaggefahr! Niederschlag Verwendung in Innen- der Klasse II Anleitung lesen. aussetzen. räumen vorgesehen. Detaillierte Informationen zur Von Funken und ordnungsgemäßen Entsorgung dieses...
  • Page 16 WICHTIGE SICHERHEITSHINWEISE – DIESE ANLEITUNG AUFBEWAHREN. Diese Anleitung enthält wichtige Sicherheits- und Bedienungsanweisungen. WARNUNG WARNUNG STROMSCHLAG- ODER BRANDGEFAHR. 1.1 Vor der Verwendung dieses Produkts ist die gesamte Anleitung zu lesen. Andernfalls kann es zu schweren oder tödlichen Verletzungen kommen. 1.2 Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
  • Page 17 Mobiltelefonen verwendet werden, Laptops, Elektrowerkzeuge, usw. Solche Batterien können bersten und dadurch Körperverletzungen oder Sachbeschädigungen verursachen. *Die SPI3 wurde geprüft und genehmigt, um die Batterie zu laden ChaoBaLi LiFePO TDS-1220AH-1 Modellnummer. Wir empfehlen, Kontakt mit dem Batterielieferanten vor dem Laden eine andere LiFePO Batterie.
  • Page 18 3.6 Bestimmen Sie die Batteriespannung anhand des Handbuchs für Fahrzeuginhaber und gewährleisten Sie, dass der Wählschalter für die Ausgangsspannung auf die korrekte Spannung eingestellt ist. Kann die Aufladegeschwindigkeit des Ladegeräts angepasst werden, laden Sie die Batterie zunächst mit der niedrigsten Geschwindigkeit auf. 3.7 Die Kabelclips des Ladegeräts müssen fest angeschlossen sein.
  • Page 19 6.6 Bei einem über den positiven Kontakt geerdeten Fahrzeug den NEGATIVEN (SCHWARZEN) Anschluss des Batterieladegeräts mit dem nicht geerdeten NEGATIVEN (NEG, N, -) Kontakt der Batterie verbinden. Den POSITIVEN (ROTEN) Anschluss von der Batterie entfernt mit dem Fahrzeugchassis oder Motorblock verbinden. Den Anschluss nicht mit dem Vergaser, den Kraftstoffleitungen oder den Blechteilen verbinden.
  • Page 20 Das Ladegerät weist keinen EIN/AUS-Schalter auf. Die Ein- und Ausschalt-Befehle werden durch Anschließen des SPI3 an eine Wandsteckdose nach der Herstellung der Batterieverbindungen gesteuert. Starten Sie das Fahrzeug nicht, solange das Ladegerät noch mit der WICHTIG AC-Steckdose verbunden ist, damit das Ladegerät und Ihr Fahrzeug nicht...
  • Page 21 Stromquelle oder zum Verlängern der Ausgangskabellänge, weil es zu umgekehrter Polarität oder zu einem übermäßigen Aufladen kommen kann. SCHNELLVERBINDUNG DER BATTERIEKLEMME 1. Verbinden Sie das Ende des Ladegerätstromkabels mit dem Ende der Schnellverbindung der Batterieklemme. 2. Die Schritte in den Abschnitten 6 und 7 befolgen, um die Ausgangsclips mit der Batterie zu verbinden.
  • Page 22 Falls keine Lasten anliegen, die Batterie prüfen lassen oder ersetzen. ERHALTUNG DER BATTERIELADUNG Der SPI3 erhält 12V-Batterien und hält diese voll geladen. HINWEIS: Die Erhaltungsmodus-Technologie ermöglich das sichere Laden und die Erhaltung der Ladung einer funktionstüchtigen Batterie über längere Zeit. Probleme mit der Batterie, elektrische Probleme im Fahrzeug, nicht ordnungsgemäße Verbindungen oder andere...
  • Page 23 14. DISPLAYNACHRICHTEN BATTERIETYP AUSWAHLEN (Keine LED leuchtet) – Warten auf die Batterietypauswahl durch den Benutzer. KLEMMEN MIT LITHIUM-IONEN BATTERIE VERBINDEN (Keine LED leuchtet) – Wenn in die AC-Steckdose eingesteckt, und Lithium-Ionen-Batterie ausgewählt ist, ohne dass die Klemmen mit der Batterie verbunden sind. LITHIUM-IONEN BATTERIE - ERNEUT DRUCKEN FUR BLEI-SAURE (Keine LED leuchtet) –...
  • Page 24 16. TRANSPORT UND LAGERUNG 16.1 Das Ladegerät abgetrennt und in aufrechter Position aufbewahren. Das Kabel führt Strom, bis es von der Steckdose abgetrennt wird. 16.2 An einem trockenen, kühlen Ort aufbewahren. 16.3 Die Anschlussclips nicht miteinander verbunden, an Metall oder Kabel gesteckt aufbewahren. 16.4 Wird das Ladegerät in der Werkstatt oder an einen anderen Ort versetzt, eine Beschädigung der Kabel, Anschlüsse und des Ladegeräts selbst vermeiden.
  • Page 25 Ringanschlüsse (Schnellverbindung) ............2299002042Z 20. BESCHRÄNKTE GARANTIE GEWÄHRLEISTUNGSBEDINGUNGEN Schumacher Electric Corporation (der „Hersteller“) oder die vom Hersteller autorisierten Wiederverkäufer (der „Wiederverkäufer“) übernehmen die Gewährleistung, für diese Ladegerät (das „Produkt“) gemäß den folgenden Bestimmungen. Jegliche und sämtliche Gewährleistungen mit Ausnahme der hierin eingeschlossenen Gewährleistung werden hiermit im nach geltendem Recht höchstzulässigen Ausmaß...
  • Page 26 übernehmen. Der Hersteller bietet keinerlei Gewährleistung für jegliche mit dem Produkt genutzten Zubehörteile, welche nicht von Schumacher Electric Corporation hergestellt werden. Diese Gewährleistung schließt jegliche Ansprüche nicht aus und schmälert nicht jegliche Ansprüche, welche der Hersteller möglicherweise gegen die Vertreiber des Produkts hat.
  • Page 27 Hersteller: Cory Watkins, President 07.01.2014 Erklärt hiermit, dass das Gerät Modell SPI3 der DIREKTIVE 2011/65/EC DES EUROPÄISCHEN PARLAMENTS UND RATES vom 8. Juni 2011 (RoHS) zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in elektrischen und elektronischen Geräten entspricht; außerdem gilt Folgendes: Die Teile überschreiten nicht die maximale Konzentration von 0,1 % nach Gewicht in...

  • Page 28: Español

    ESPAÑOL Traducción de las instrucciones originales Modelo: SPI3 Cargador de batería automático MANUAL DEL PROPIETARIO Marcas y símbolos No lo Lea el manual Advertencia Precaución, riesgo Solo para Cargador exponga de descarga uso interior. antes de utilizar de clase II a la lluvia.
  • Page 29 INSTRUCCIONES DE SEGURIDAD IMPORTANTES – GUARDE ESTAS INSTRUCCIONES. Este manual contiene instrucciones de funcionamiento y seguridad importantes. ADVERTENCIA ADVERTENCIA RIESGO DE DESCARGA ELÉCTRICA O FUEGO. 1.1 Lea el manual completo antes de utilizar este producto. El no hacerlo puede derivar en lesiones graves o la muerte. 1.2 Se debe vigilar a los niños para asegurarse de que no juegan con el aparato.
  • Page 30 Estas baterías podrían reventar y causar lesiones a las personas y daños en la propiedad. *El SPI3 ha sido probado y aprobado para cargar la batería ChaoBaLi LiFePO número de modelo TDS-1220AH-1. Antes de cargar cualquier otra batería LiFePO , le recomendamos contactar al proveedor de baterías.
  • Page 31 3.6 Determine el voltaje de la batería, consultando el manual de propietario del vehículo y asegúrese de que el interruptor selector de voltaje de salida está ajustado en el voltaje adecuado. Si el cargador tiene un índice de carga ajustable, realice la primera carga de la batería en el índice más bajo.
  • Page 32 6.7 Conecte el cable de alimentación CA del cargador a la salida eléctrica. 6.8 Después de la carga, desconecte el cargador de la red de alimentación. A continuación, retire la conexión al chasis y luego la conexión de la batería. 6.9 Consulte Cálculo del Tiempo de Carga para obtener información sobre la duración de la carga.
  • Page 33 El cargador no tiene un interruptor de APAGAR/ENCENDER. Los comandos Apagar y Encender se controlan enchufando el SPI3 en una salida de pared eléctrica CA, solo después de haber llevado a cabo las conexiones de la batería.
  • Page 34 MANTENIMIENTO DE UNA BATERÍA El SPI3 mantiene baterías de 12 voltios, manteniéndolas a carga completa. NOTA: La tecnología del modo mantenimiento le permite cargar de forma segura y mantener sus baterías en buena forma, por periodos de tiempo prolongados. Sin embargo, los problemas con la batería, problemas eléctricos en el vehículo, conexiones inapropiadas u otras...
  • Page 35 13. CÁLCULO DEL TIEMPO DE CARGA PORCENTAJE Y TIEMPO DE CARGA DE LA BATERÍA Este cargador ajusta el tiempo de carga para cargar la batería completamente, eficientemente y de forma segura. El microprocesador realiza automáticamente las funciones necesarias. Esta sección incluye algunas pautas que puede utilizar para estimar los tiempos de carga. Utilice la siguiente tabla para determinar el tiempo que llevará...
  • Page 36 Las circunstancias que pueden causar una situación de abortar durante mantienen: • La batería está muy sulfatada o tiene una célula débil y no mantener la carga. • Hay un gran sorteo de la batería y el cargador tiene que suministrar su máximo mantener vigente durante un período de 12 horas para mantener la batería a plena carga.
  • Page 37 20. GARANTÍA LIMITADA TÉRMINOS Y CONDICIONES DE LA GARANTÍA Schumacher Electric Company (el “Fabricante”) o los distribuidores autorizados por el Fabricante (el “Distribuidor”) garantizan este cargador (el “Producto”) en base a las estipulaciones siguientes. Cualquier garantía distinta a la aquí incluida, queda por la presente expresamente rechazada y excluida hasta el máximo alcance permitido por...
  • Page 38 Fabricante. El Fabricante no estipula garantía alguna para cualesquiera accesorios utilizados con el Producto que no hayan sido manufacturados por Schumacher Electric Corporation. Esta garantía no excluye o descarta cualquier reclamación que el Fabricante pueda ejercer contra los distribuidores del Producto.
  • Page 39 Schumacher Electric Corporation 801 East Business Center Drive Mount Prospect, Illinois, 60056, U.S.A. Certifica que el cargador de baterías automático, Modelo SPI3 cumple con las siguientes normas: Directiva de voltaje bajo (LVD) 2006/95/CE, EN 60335-1:2012, EN 60335-2-29:2004 + A2:2010 y EN 62233:2008 y por lo tanto cumple con los requisitos de protección relativos a la seguridad y la...

  • Page 40: Français

    FRANÇAIS Traduction de la notice originale Modèle : SPI3 Chargeur de batterie automatique MANUEL Marques et symboles Classe II Lisez le Attention, Ne pas Pour une utilisation Avertissement manuel avant risque de choc exposer à en intérieur Chargeur d’utiliser. électrique.
  • Page 41 CONSIGNES DE SÉCURITÉ IMPORTANTES – CONSERVER CES CONSIGNES. Ce guide contient d’importantes consignes d’utilisation et de sécurité. RISQUE DE CHOC ÉLECTRIQUE OU D’INCENDIE. AVERTISSEMENT AVERTISSEMENT 1.1 Lire le manuel en entier avant d’utiliser ce produit. Ne pas le faire pourrait entraîner des blessures graves ou la mort. 1.2 Les enfants doivent être surveillés pour s’assurer qu’ils ne jouent pas avec l’appareil.
  • Page 42 électriques portables, etc. Ces batteries peuvent exploser et causer des lésions corporelles et des dommages matériels. *Le SPI3 a été testé et approuvé pour charger la batterie LiFePO ChaoBaLi, le numéro de modèle TDS-1220AH-1. Avant de charger une autre batterie LiFePO nous vous recommandons de contacter le fournisseur de la batterie.
  • Page 43 3.5 Lisez, comprenez et suivez toutes les directives pour le chargeur, la batterie, le véhicule et tout autre appareil utilisé au voisinage de la batterie et du chargeur. Étudiez toutes les précautions spécifiques du fabricant de la batterie pour le chargement et les taux de charge recommandés.
  • Page 44 de la batterie. Ne pas connecter la pince au carburateur, à la canalisation d’essence ou à des pièces en tôle. Connectez à une grosse pièce de métal de la carrosserie ou du bloc moteur. 6.7 Branchez le chargeur CA à une prise électrique. 6.8 Après la charge, débranchez le chargeur de la batterie du réseau d’approvisionnement.
  • Page 45 Le chargeur n’a pas d’interrupteur ON / OFF. Les commandes ON et OFF sont contrôlés en branchant le SPI3 dans une prise électrique murale CA seulement après les connexions a la batterie ont été faites.
  • Page 46 S’il ya, de les supprimer. S’il n’y en a pas, faire vérifier la batterie ou la remplacé. MAINTENIR LA CHARGE D’UNE BATTERIE Le SPI3 maintient les batteries de 12 volts, et de les maintenir à pleine charge. NOTE : La technologie de mode maintien vous permet de recharger en toute sécurité et de maintenir une batterie en bon état pendant des périodes de temps prolongées.
  • Page 47 13. CALCUL DU TEMPS DE CHARGEMENT POURCENTAGE DE BATTERIE ET DURÉE DE CHARGEMENT Ce chargeur modifie la durée de chargement afin de charger la batterie complètement, efficacement et de façon sécuritaire. Le microprocesseur exécute automatiquement les fonctions nécessaires. Cette section inclut des directives qui pourraient être utilisées afin d’évaluer les durées de chargement.
  • Page 48 CHARGE ARRETEE-BATTERIE DEFFECTUEUSE (Vert clignotant LED) – Circonstances qui pourraient entraîner une situation d’abandon pendant la charge : • La batterie est fortement sulfaté ou a une cellule en court-circuit et ne peut pas atteindre une charge complète. • La batterie est trop grande ou s’il ya une rangée de batteries et il n’atteint pas la pleine charge dans une période de temps définie.
  • Page 49 20. GARANTIE LIMITÉE CONDITIONS GÉNÉRALES DE GARANTIE Schumacher Electric Corporation (le « Fabricant ») ou les revendeurs autorisés par le Fabricant (le « Revendeur ») garantit ce chargeur (le « Produit »), selon les dispositions ci-après. Toute forme ou clause de garantie non prévue par la présente garantie sont expressément rejetées et exclues, dans la mesure autorisée par les lois en vigueur.
  • Page 50 Fabricant. Le Fabricant ne fournit aucune garantie couvrant tout accessoire utilisé avec le Produit et qui n’est pas fabriqué par Schumacher Electric Corporation. Cette garantie n’exclut ou n’atténue aucune réclamation que le Fabricant pourrait avoir à...
  • Page 51 Cory Watkins, President 1 juillet 2014 Déclare par la présente, que l’équipement modèle SPI3 est conforme à la DIRECTIVE 2011/65/CE DU PARLEMENT ET DU CONSEIL EUROPÉEN du 8 juin 2011 (RoHS) sur la limitation de l’utilisation de certaines substances dangereuses dans des équipements électriques et électroniques lorsque :...

  • Page 52: Italiano

    ITALIANO Traduzione delle istruzioni originali Modello: SPI3 Caricabatterie automatico MANUALE D’USO Simboli e contrassegni Avvertenza Leggere il Attenzione, Non esporre Solo per l’uso in Carica-batterie manuale prima pericolo di scossa alla pioggia. ambienti chiusi. di classe II dell’uso. elettrica. Contattare il fornitore dell’apparecchio per i dettagli sullo...
  • Page 53 IMPORTANTI ISTRUZIONI DI SICUREZZA – CONSERVARE LE PRESENTI ISTRUZIONI. Il presente manuale contiene importanti istruzioni operative e di sicurezza. AVVERTENZA AVVERTENZA PERICOLO DI SCOSSA ELETTRICA O INCENDIO. 1.1 Leggere l’intero manuale prima di utilizzare il presente prodotto. In caso contrario, possono verificarsi lesioni gravie anche letali. 1.2 I bambini devono essere vigilati per assicurarsi che non giochino con il dispositivo.
  • Page 54 Queste batterie possono esplodere e causare danni personali e materiali. *Il SPI3 è stato testato e approvato per caricare la batteria LiFePO ChaoBaLi, numero di modello TDS-1220AH-1. Prima di caricare qualsiasi altra batteria LiFePO ti consigliamo di contattare il fornitore della batteria.
  • Page 55 3.6 Determinare la tensione della batteria facendo riferimento al manuale d’uso dell’autoveicolo e assicurarsi che l’interruttore di selezione della tensione di uscita sia impostato sul valore corretto. Se il caricabatterie ha una velocità di carica regolabile, caricare prima la batteria alla velocità più bassa. 3.7 Assicurarsi che i morsetti del cavo del caricabatterie siano connessi saldamente.
  • Page 56 6.7 Connettere il cavo di alimentazione in c.a. del caricabatterie alla presa elettrica. 6.8 Una volta terminata la carica, scollegare il caricabatterie dalla rete elettrica. Rimuovere, quindi, il collegamento al telaio e alla batteria. 6.9 Consultare la voce Calcolo del Tempo di Carica per le informazioni sulla durata del tempo di carica.
  • Page 57 Il caricabatterie non possiede un interruttore di accensione/spegnimento (ON/OFF). Le funzioni di accensione e spegnimento sono controllate dall’inserimento di SPI3 in una presa elettrica in c.a. a parete solo dopo l’esecuzione delle connessioni della batteria.
  • Page 58 Se non ce ne sono, fare controllare o sostituire la batteria. MANTENIMENTO DELLA BATTERIA L’SPI3, mantiene le batterie da 12 V al livello di carica completo. NOTA: la tecnologia della modalità di mantenimento utilizzata consente di caricare e mantenere in carica in modo sicuro per periodi di tempo prolungati una batteria in buono stato.
  • Page 59 13. CALCOLO DEL TEMPO DI CARICA PERCENTUALE DI CARICA DELLA BATTERIA E TEMPO DI CARICA Il presente caricabatterie regola il tempo di carica al fine di caricare la batteria completamente, con efficienza e sicurezza. Il microprocessore esegue automaticamente le funzioni necessarie a tale scopo.
  • Page 60 Circostanze che possono provocare un’interruzione durante la fase di mantenimento: • La batteria è gravemente solfatata o presenta un elemento debole; pertanto, non è in grado di mantenere la carica. • C’è un forte assorbimento a livello della batteria, e il caricabatterie è costretto a fornire la corrente massima di mantenimento per un periodo di tempo continuato di 12 ore per mantenere lo stato di carica completa della batteria.
  • Page 61 20. GARANZIA LIMITATA TERMINI E CONDIZIONI DI GARANZIA Schumacher Electric Corporation (il “Produttore”) o rivenditori autorizzati dal Produttore (il “Rivenditore”) garantiscono questo Caricabatterie (il “Prodotto”) secondo le seguenti condizioni. Qualsiasi altra garanzia, diversa dalla garanzia qui inclusa, è con la presente espressamente revocata ed esclusa per quanto ammesso dalla normativa applicabile.
  • Page 62 +32 4 388 20 17 info@ceteor.com Australia / Nuova Zelanda: Enirgi Group Corporation Unit 10/14 Hopper Avenue, Ormeau, 4208, Queensland, Australia +61 7 55491978 Smoat@enirgi.com Schumacher e il relativo logo Schumacher sono marchi commerciali registrati ® di proprietà di Schumacher Electric Corporation. • •...
  • Page 63 Schumacher Electric Corporation con sede presso: 801 East Business Center Drive Mount Prospect, Illinois, 60056, U.S.A. certifica che il caricabatterie automatico modello SPI3 è conforme alle seguenti norme: Direttiva Bassa Tensione 2006/95/CE, EN 60335-1:2012, EN 60335-2-29:2004 + A2:2010 e EN 62233:2008 e pertanto è...

  • Page 64: Nederlands

    NEDERLANDS Vertaling van de oorspronkelijke gebruiksaanwijzing Model: SPI3 Automatische acculader GEBRUIKERSHANDLEIDING Tekeningen en symbolen Vóór gebruik Voorzichtig, risico Niet aan Uitsluitend Klasse II Waarschuwing de handleiding op elektrische regen voor gebruik oplader lezen. schokken. blootstellen. binnenshuis. Neem contact op met de leverancier...
  • Page 65 BELANGRIJKE VEILIGHEIDSINSTRUCTIES – BEWAAR DEZE INSTRUCTIES. Deze handleiding bevat belangrijke veiligheids- en bedieningsinstructies. WAARSCHUWING WAARSCHUWING RISICO OP ELEKTRISCHE SCHOKKEN OF BRAND. Lees de gehele handleiding voordat u dit product gebruikt. Als u dit niet doet, kan ernstig of dodelijk letsel het gevolg zijn. 1.2 Kinderen moeten onder toezicht staan om te verzekeren dat ze niet met het apparaat spelen.
  • Page 66 Deze accu’s kunnen barsten en lichamelijk letsel en materiële schade veroorzaken. *De SPI3 is getest en goedgekeurd voor het opladen van de ChaoBaLi LiFePO batterij, modelnummer TDS-1220AH-1. Voor het opladen van een andere LiFePO batterij, raden wij u aan contact met de batterij leverancier.
  • Page 67 3.6 Bepaal de spanning van de accu door de gebruikershandleiding van het voertuig te raadplegen en zorg dat de keuzeschakelaar voor de uitgangsspanning op de juiste spanning is ingesteld. Als de oplader een instelbare oplaadsnelheid heeft, dient u de accu eerst op de laagste snelheid op te laden.
  • Page 68 6.8 Na het opladen ontkoppelt u de acculader van de voeding. Ontkoppel dan de verbinding met het chassis en ten slotte de accuverbinding. 6.9 Zie Berekenen van de Oplaadduur voor informatie over de oplaadduur. VOLG DEZE STAPPEN WANNEER DE ACCU BUITEN HET VOERTUIG IS WAARSCHUWING WAARSCHUWING WAARSCHUWING...
  • Page 69 Deze acculader moet goed gemonteerd zijn volgens de montage-instructies WAARSCHUWING voordat hij wordt gebruikt. Aan en Uit worden hangen af van het feit dat de SPI3 pas op een wandstopcontact wordt aangesloten nadat de accu-aansluitingen zijn gemaakt. Start het voertuig niet terwijl de lader op de wandcontactdoos is BELANGRIJK aangesloten, want dit kan schade toebrengen aan de lader en uw voertuig.
  • Page 70 MAINTAINING A BATTERY De SPI3 onderhoudt accu’s van 12 volt op hun volle lading. OPMERKING: Door de onderhoudstechnologie kunt u een goede accu gedurende lange tijd veilig opladen en onderhouden. Problemen met de accu, elektrische problemen in het voertuig, onjuiste aansluitingen of andere onvoorziene omstandigheden kunnen echter overmatige stroomafname veroorzaken.
  • Page 71 13. OPLAADDUUR BEREKENEN ACCUPERCENTAGE EN OPLAADDUUR Deze oplader past de oplaadduur aan om de accu volledig, efficiënt en veilig te laden. De microprocessor voert de nodige functies automatisch uit. Deze paragraaf bevat richtlijnen voor het schatten van de oplaadduur. Aan de hand van de volgende tabel kunt u bepalen hoe lang het zal duren om een accu volledig op te laden.
  • Page 72 CHARGE ABORTED-BAD BATTERY [Laden afgebroken - defecte accu] (groen lampje knippert) – Omstandigheden die tot afbreken kunnen leiden tijdens het opladen: • De accu is zwaar gesulfateerd of heeft een kortgesloten cel en kan niet volledig worden opgeladen. • De accu is te groot of er is een reeks accu’s en volledig laden is niet mogelijk binnen een bepaalde tijd.
  • Page 73 Ringconnectors (snelkoppeling) ..............2299002042Z 20. BEPERKTE GARANTIE ALGEMENE GARANTIEVOORWAARDEN Schumacher Electric Corporation (de “Fabrikant”) of de door de Fabrikant geautoriseerde wederverkopers (de “Wederverkopers”) garanderen deze Oplader het “Product”) overeenkomstig de volgende bepalingen. Alle garanties anders dan de hierin opgenomen garantie zijn nadrukkelijk afgewezen en uitgesloten voor zover toegestaan onder toepasselijk recht.
  • Page 74 Fabrikant geboden garantie. Fabrikant biedt geen garantie op met het Product gebruikte accessoires die niet gefabriceerd zijn door Schumacher Electric Corporation. Deze garantie vormt geen uitsluiting of beperking van claims die de Fabrikant kan hebben tegen de distributeurs van het Product.
  • Page 75 Cory Watkins, President 1 juli 2014 Verklaart hierbij dat de apparatuur Model SPI3 voldoet aan de RICHTLIJN 2011/65/EG VAN HET EUROPESE PARLEMENT EN VAN DE RAAD van 8 juni 2011 (RoHS) betreffende de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur aangezien:...

  • Page 76: Svenska

    SVENSKA Översättning av den ursprungliga bruksanvisninge Modell: SPI3 Automatisk batteriladdare ÄGARHANDBOK Märkning och symboler Läs handboken Varning! Utsätt inte enheten Endast för Varning! Klass II före användning. Risk för elchock. för regn. inomhusbruk. laddare Kontakta leverantören av utrustningen för information om...
  • Page 77 VIKTIGA SÄKERHETSANVISNINGAR – SPARA DESSA INSTRUKTIONER. Denna handbok innehåller viktiga säkerhets- och driftsanvisningar. VARNING RISK FÖR ELCHOCK OCH BRAND. VARNING 1.1 Läs hela handboken innan du använder produkten. Om du inte gör detta kan det leda till allvarlig personskada eller dödsfall. 1.2 Barn bör övervakas för att se till att de inte leker med apparaten.
  • Page 78 Dessa batterier kan spricka och orsaka personskada och skada på egendom. *Den SPI3 har testats och godkänts för laddning av ChaoBaLi LiFePO batteri, TDS-1220AH-1 modellnummer. Innan du laddar en annan modell av LiFePO batteri, rekommenderar vi att du kontaktar batterileverantör.
  • Page 79 4. PLACERING AV LADDAREN VARNING VARNING VARNING RISK FÖR EXPLOSION OCH KONTAKT MED BATTERISYRA. 4.1 Placera laddaren så långt borta från batteriet som DC-kabeln tillåter. 4.2 Placera aldrig laddaren direkt ovanför batteriet som laddas. Gaser från batteriet korroderar och skadar laddaren. 4.3 Placera aldrig batteriet ovanpå...
  • Page 80 FÖLJ DESSA STEG OM BATTERIET ÄR UTANFÖR FORDONET VARNING VARNING VARNING EN GNISTA NÄRA BATTERIET KAN ORSAKA EN EXPLOSION. MINSKA RISKEN FÖR GNISTOR NÄRA BATTERIET GENOM ATT: 7.1 Kontrollera polariteten på batteripolerna. Den POSITIVA (POS, P, +) batteripolen har normalt en större diameter än den NEGATIVA (NEG, N, -) polen.
  • Page 81 VARNING monteringsanvisningarna när den används. Det finns ingen PÅ/AV-omkopplare på laddaren. På- och av-kommandona kontrolleras genom att SPI3-enheten ansluts till ett vägguttag när batterianslutningarna har gjorts. Starta inte fordonet med laddaren ansluten till eluttaget, det kan skada VIKTIGT laddaren och fordonet.
  • Page 82 Om så inte är fallet, kontrollera batteriet eller byt ut det. UNDERHÅLLA ETT BATTERI SPI3-laddaren underhåller 12 V-batterier och håller dem fulladdade. OBS! Tekniken för underhållsläget gör att du kan ladda och underhålla ett batteri i gott skick på säkert sätt under en längre tid. Däremot kan problem med batteriet, elektriska problem i fordonet, felaktiga anslutningar och andra oförutsägbara förhållanden resultera...
  • Page 83 LADDNINGSHASTIGHET/ BATTERISTORLEK/MÄRKDATA LADDNINGSTID (3 A) 6-12 Ah 1½-2½ timmar SMÅ Motorcykel, gräsklippare BATTERIER traktor, m.m. 12-32 Ah 2½-7 timmar 200-315 CCA 36-46 Ah 7½-9½ timmar BILAR/ 315-550 CCA 46-58 Ah 9½-12 timmar LASTBILAR 550-1000 CCA 58-111 Ah ENDAST UNDERHÅLL 56 Ah ENDAST UNDERHÅLL 86 Ah ENDAST UNDERHÅLL...
  • Page 84 16. FLYTT- OCH FÖRVARINGSANVISNINGAR 16.1 Förvara laddaren urkopplad i upprätt läge. Sladden är strömförande tills den kopplas bort från uttaget. 16.2 Förvara enheten inomhus på en sval, torr plats. 16.3 Förvara inte kontakterna hopsatta, på eller runt metall eller fastsatta på kablar. 16.4 Om laddaren flyttas runt i verkstaden eller transporteras till annan plats bör du vara noga med att undvika skada på...
  • Page 85 Ringterminalkontakter (snabbkoppling) ............2299002042Z 20. BEGRÄNSAD GARANTI REGLER OCH VILLKOR FÖR GARANTI Schumacher Electric Corporation ( “Tillverkaren”) eller av Tillverkaren auktoriserade återförsäljare (“Återförsäljaren”) garanterar denna laddare (“Produkten”) enligt följande villkor. Någon och alla garantier, förutom de garantier son inkluderas häri, är härmed uttryckligen uteslutna och exkluderade i den utsträckning det är tillåtet enligt gällande lag.
  • Page 86 åtar sig alla garantikrav med totalt uteslutande av någon garanti som tillhandahålls av Tillverkaren. Tillverkaren ger ingen garanti för tillbehör som används med Produkten som inte är tillverkade av Schumacher Electric Corporation. Denna garanti exkluderar och försvagar inte några krav som Tillverkaren kan ha på distributörerna av Produkten.
  • Page 87 Tillverkare: Cory Watkins, President 1 juli 2014 Härmed deklareras att utrustningen modell SPI3 uppfyller kraven i DIREKTIVET 2011/65/EC från EUROPAPARLAMENTET OCH RÅDET från 8 juni 2011 (RoHS) för begränsad användning av farliga ämnen i elektrisk och elektronisk utrustning när: Delarna inte överskrider den högsta koncentrationen av 0,1 % av vikten i homogena material för bly, kvicksilver, sexvärt krom, polybromerade bifenyler (PBB) och 0,01 % för kadmium i enlighet...
