Available languages

Available languages

  • ENGLISH, page 11
Quick Start

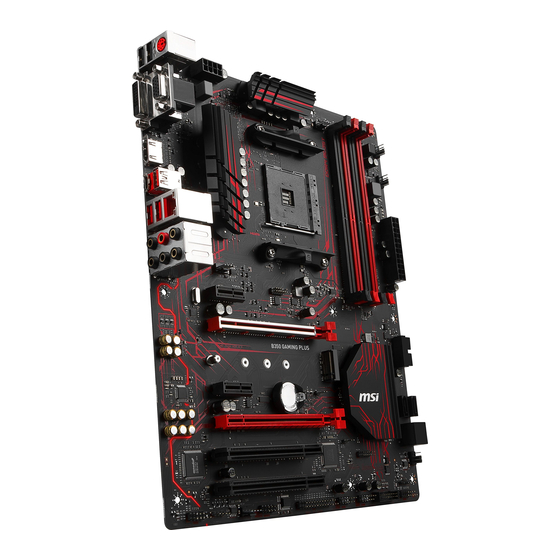

Thank you for purchasing the MSI
B350 GAMING PLUS
®
motherboard. This Quick Start section provides demonstration
diagrams about how to install your computer. Some of the
installations also provide video demonstrations. Please link to the
URL to watch it with the web browser on your phone or tablet. You
may have even link to the URL by scanning the QR code.
Kurzanleitung
Danke, dass Sie das MSI
B350 GAMING PLUS
Motherboard gewählt
®
haben. Dieser Abschnitt der Kurzanleitung bietet eine Demo zur
Installation Ihres Computers. Manche Installationen bieten auch
die Videodemonstrationen. Klicken Sie auf die URL, um diese
Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table
anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy,
um die URL zu öffnen.
Présentation rapide
Merci d' avoir choisi la carte mère MSI
B350 GAMING
PLUS. Ce
®
manuel fournit une rapide présentation avec des illustrations
explicatives qui vous aideront à assembler votre ordinateur. Des
tutoriels vidéo sont disponibles pour certaines étapes. Cliquez sur
le lien fourni pour regarder la vidéo sur votre téléphone ou votre
tablette. Vous pouvez également accéder au lien en scannant le QR
code qui lui est associé.
Быстрый старт
Благодарим вас за покупку материнской платы MSI
B350
®
PLUS. В этом разделе представлена информация,
GAMING
которая поможет вам при сборке комьютера. Для некоторых
этапов сборки имеются видеоинструкции. Для просмотра
видео, необходимо открыть соответствующую ссылку в
веб-браузере на вашем телефоне или планшете. Вы также
можете выполнить переход по ссылке, путем сканирования
QR-кода.
I
Quick Start

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the B350 GAMING and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for MSI B350 GAMING

  • Page 1 Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy, um die URL zu öffnen. Présentation rapide Merci d’ avoir choisi la carte mère MSI B350 GAMING PLUS. Ce ®...
  • Page 2 Installing a Processor/ Installation des Prozessors/ Installer un processeur/ Установка процессора https://youtu.be/Xv89nhFk1vc Quick Start...
  • Page 3 Installing DDR4 memory/ Installation des DDR4-Speichers/ Installer une mémoire DDR4/ Установка памяти DDR4 http://youtu.be/T03aDrJPyQs DIMMB2 DIMMB2 DIMMB1 DIMMA2 DIMMA2 DIMMA2 DIMMA1 Quick Start...
  • Page 4 Connecting the Front Panel Header/ Anschließen der Frontpanel-Stiftleiste/ Connecter un connecteur du panneau avant/ Подключение разъемов передней панели http://youtu.be/DPELIdVNZUI HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch Power Switch JFP1 Reserved No Pin JFP1...
  • Page 5 Installing the Motherboard/ Installation des Motherboards/ Installer la carte mère/ Установка материнской платы Quick Start...
  • Page 6 Installing SATA Drives/ Installation der SATA-Laufwerke/ Installer le disque dur SATA/ Установка дисков SATA http://youtu.be/RZsMpqxythc Quick Start...
  • Page 7 Installing a Graphics Card/ Einbau der Grafikkarte/ Installer une carte graphique/ Установка дискретной видеокарты http://youtu.be/mG0GZpr9w_A Quick Start...
  • Page 8 Connecting Peripheral Devices/ Peripheriegeräte/ Connecter un périphérique anschliessen/ Подключение периферийных устройств VIII Quick Start...
  • Page 9 Connecting the Power Connectors/ Stromanschlüsse anschliessen/ Connecter les câbles du module d’ alimentation/ Подключение разъемов питания http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1 Quick Start...
  • Page 10 Power On/ Einschalten/ Mettre sous-tension/ Включение питания Quick Start...
  • Page 11: Table Of Contents

    Contents Safety Information ....................3 Specifications ......................4 Rear I/O Panel ....................... 8 LAN Port LED Status Table..................8 Audio Ports Configuration ..................8 Realtek HD Audio Manager ..................9 Overview of Components ..................11 CPU Socket ......................12 DIMM Slots ......................13 PCI_E1~4, PCI1~2: PCIe &...
  • Page 12 Software Description ................... 32 Installing Windows 7 64-bit/ Windows 10 64-bit ..........32 ® ® Installing Drivers ....................32 Installing Utilities ....................32 Contents...
  • Page 13: Safety Information

    Safety Information The components included in this package are prone to damage from electrostatic discharge (ESD). Please adhere to the following instructions to ensure successful computer assembly. Ensure that all components are securely connected. Loose connections may cause the computer to not recognize a component or fail to start. Hold the motherboard by the edges to avoid touching sensitive components.
  • Page 14: Specifications

    Dual channel memory architecture * 7th Gen A-series/ Athlon ™ processors only support up to 2400 MHz. Please refer www.msi.com for more information on compatible memory. 1x PCIe 3.0 x16 slot (PCI_E2) Supports x 16 speed with RYZEN Series Processors ƒ...
  • Page 15 Continued from previous page B350 Chipset ® 4x USB 3.1 Gen1 (SuperSpeed USB) ports available ƒ through the internal USB 3.1 Gen1 connectors 6x USB 2.0 (High-speed USB) ports (2 Type-A ports on ƒ the back panel, 4 ports available through the internal USB 2.0 connectors) processor ®...
  • Page 16 12 in. x 9.6 in. (30.4 cm x 24.3 cm) 1x 128 Mb flash BIOS Features UEFI AMI BIOS Multi-language Drivers SUPER CHARGER COMMAND CENTER LIVE UPDATE 6 MSI SMART TOOL DRAGON EYE GAMING APP Software X-BOOST RAMDISK GAMING LAN MANAGER SteelSeries Engine 3 CPU-Z MSI GAMING...
  • Page 17 7000+ Quality Test VR Ready GAMING HOTKEY GAMING MOUSE Control Click BIOS 5 AMD FreeSync™ Ready AMD OverDriver™ Ready GAMING Certified SteelSeries Certified WTFast* * This offer is valid for a limited period only, for more information please visit www.msi.com Specifications...
  • Page 18: Rear I/O Panel

    Rear I/O Panel Audio Ports PS/2 USB 3.1 Gen1 USB 3.1 Gen1 USB 2.0 DVI-D USB 3.1 Gen1 Type-C LAN Port LED Status Table Link/ Activity LED Speed LED Status Description Status Description No link 10 Mbps connection Yellow Linked Green 100 Mbps connection Blinking...
  • Page 19: Realtek Hd Audio Manager

    Realtek HD Audio Manager After installing the Realtek HD Audio driver, the Realtek HD Audio Manager icon will appear in the system tray. Double click on the icon to launch. Device Selection Advanced Settings Jack Status Application Enhancement Main Volume Connector Strings Profiles...
  • Page 20 Audio jacks to headphone and microphone diagram Audio jacks to stereo speakers diagram AUDIO INPUT Audio jacks to 7.1-channel speakers diagram AUDIO INPUT Rear Front Side Center/ Subwoofer Rear I/O Panel...
  • Page 21: Overview Of Components

    Overview of Components SYS_FAN1 DIMMA1 DIMMA2 CPU_FAN1 DIMMB1 CPU_PWR1 DIMMB2 CPU Socket PUMP_FAN1 SYS_FAN3 ATX_PWR1 PCI_E1 PCI_E2 JUSB4 M2_1 JBAT1 SATA4 PCI_E3 SATA3 PCI_E4 JCI1 SATA▼1▲2 PCI1 SYS_FAN4 JTPM1 PCI2 JFP2 JFP1 JAUD1 JUSB3 JLED1 JUSB2 SYS_FAN2 JUSB1 JCOM1 JLPT1 Overview of Components...
  • Page 22: Cpu Socket

    This motherboard is designed to support overclocking. Before attempting to overclock, please make sure that all other system components can tolerate overclocking. Any attempt to operate beyond product specifications is not recommended. MSI does not guarantee the damages or risks caused by ®...
  • Page 23: Dimm Slots

    Due to AM4 CPU/memory controller official specification limitation, the frequency of memory modules may operate lower than the marked value under the default state. Please refer www.msi.com for more information on compatible memory. Overview of Components...
  • Page 24: Pci_E1~4, Pci1~2: Pcie & Pci Expansion Slots

    PCI1: PCI slot PCI2: PCI slot Important If you install a large and heavy graphics card, you need to use a tool such as MSI Gaming Series Graphics Card Bolster to support its weight to prevent deformation of the slot.
  • Page 25: M2_1: M.2 Slot (Key M)

    M2_1: M.2 Slot (Key M) Video Demonstration Watch the video to learn how to Install M.2 module. http://youtu.be/JCTFABytrYA Installing M.2 module Remove the screw from the base screw. Remove the base screw. Tighten the base screw into the hole of the distance to the M.2 slot as the length your M.2 module.
  • Page 26: Sata1~4: Sata 6Gb/S Connectors

    SATA1~4: SATA 6Gb/s Connectors These connectors are SATA 6Gb/s interface ports. Each connector can connect to one SATA device. SATA4 SATA3 SATA2 SATA1 Important Please do not fold the SATA cable at a 90-degree angle. Data loss may result during transmission otherwise.
  • Page 27: Cpu_Pwr1, Atx_Pwr1: Power Connectors

    CPU_PWR1, ATX_PWR1: Power Connectors These connectors allow you to connect an ATX power supply. CPU_PWR1 Ground +12V Ground +12V Ground +12V Ground +12V +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground ATX_PWR1 Ground Ground PWR OK 5VSB +12V +12V +3.3V Ground...
  • Page 28: Jusb1~2: Usb 2.0 Connectors

    JUSB1~2: USB 2.0 Connectors These connectors allow you to connect USB 2.0 ports on the front panel. USB0- USB1- USB0+ USB1+ Ground Ground No Pin Important Note that the VCC and Ground pins must be connected correctly to avoid possible damage.
  • Page 29: Cpu_Fan1, Pump_Fan1, Sys_Fan1~4: Fan Connectors

    CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: Fan Connectors Fan connectors can be classified as PWM (Pulse Width Modulation) Mode or DC Mode. PWM Mode fan connectors provide constant 12V output and adjust fan speed with speed control signal. DC Mode fan connectors control fan speed by changing voltage. When you plug a 3-pin (Non-PWM) fan to a fan connector in PWM mode, the fan speed will always maintain at 100%, which might create a lot of noise.
  • Page 30: Jci1: Chassis Intrusion Connector

    JCI1: Chassis Intrusion Connector This connector allows you to connect the chassis intrusion switch cable. Normal Trigger the chassis intrusion event (default) Using chassis intrusion detector Connect the JCI1 connector to the chassis intrusion switch/ sensor on the chassis. Close the chassis cover. Go to BIOS >...
  • Page 31: Jfp1, Jfp2: Front Panel Connectors

    JFP1, JFP2: Front Panel Connectors These connectors connect to the switches and LEDs on the front panel. JFP1 HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch Power Switch Reserved No Pin Speaker - Buzzer + JFP2...
  • Page 32: Jled1: Rgb Led Strip Connector

    JLED1: RGB LED strip connector This connector allows you to connect the extended 5050 RGB LED strips. +12V 5050 LED strip JLED1 Video Demonstration Watch the video to learn how to install 5050 RGB LED strips to RGB LED connector. https://youtu.be/CqNHyADzd2Q Important This connector supports 5050 RGB multi-color LED strips (12V/G/R/B) with the...
  • Page 33: Jbat1: Clear Cmos (Reset Bios) Jumper

    JBAT1: Clear CMOS (Reset BIOS) Jumper There is CMOS memory onboard that is external powered from a battery located on the motherboard to save system configuration data. If you want to clear the system configuration, set the jumpers to clear the CMOS memory. Keep Data Clear CMOS/ Reset BIOS...
  • Page 34: Bios Setup

    BIOS Setup The default settings offer the optimal performance for system stability in normal conditions. You should always keep the default settings to avoid possible system damage or failure booting unless you are familiar with BIOS. Important BIOS items are continuously update for better system performance. Therefore, the description may be slightly different from the latest BIOS and should be for reference only.
  • Page 35: Resetting Bios

    Updating BIOS Updating BIOS with M-FLASH Before updating: Please download the latest BIOS file that matches your motherboard model from MSI website. And then save the BIOS file into the USB flash drive. Updating BIOS: Press Del key to enter the BIOS Setup during POST.
  • Page 36: Ez Mode

    EZ Mode At EZ mode, it provides the basic system information and allows you to configure the basic setting. To configure the advanced BIOS settings, please enter the Advanced Mode by pressing the Setup Mode switch or F7 function key. Screenshot A-XMP switch Setup Mode switch...
  • Page 37 Information display - click on the CPU, Memory, Storage, Fan Info and Help buttons on left side to display related information. Function buttons - enable or disable the LAN Option ROM, HD audio controller, AHCI, RAID, CPU Fan Fail Warning Control, Windows 10 WHQL Support and BIOS Log Review by clicking on their respective button.
  • Page 38: Advanced Mode

    Advanced Mode Press Setup Mode switch or F7 function key can switch between EZ Mode and Advanced Mode in BIOS setup. Screenshot A-XMP switch Setup Mode switch Search Language System information GAME BOOST switch Boot device priority bar BIOS menu BIOS menu selection selection...
  • Page 39: Oc Menu

    OC Menu This menu is for advanced users who want to overclock the motherboard. Important Overclocking your PC manually is only recommended for advanced users. Overclocking is not guaranteed, and if done improperly, it could void your warranty or severely damage your hardware. If you are unfamiliar with overclocking, we advise you to use GAME BOOST function for easy overclocking.
  • Page 40 Memory Try It ! [Disabled] It can improve memory compatibility or performance by choosing optimized memory preset. Advanced DRAM Configuration Press Enter to enter the sub-menu. User can set the memory timing for each/ all memory channel. The system may become unstable or unbootable after changing memory timing.
  • Page 41 DRAM Voltages control [Auto] These options allows you to set the voltages related to memory. If set to Auto, BIOS will set these voltages automatically or you can set it manually. CPU Memory Changed Detect [Enabled]* Enables or disables the system to issue a warning message during boot when the CPU or memory has been replaced.
  • Page 42 7/ 10 disc into your optical drive. ® Note: Due to chipset limitation, during the Windows 7 installation process, USB optical drives or USB flash drives are not supported. You can use MSI Smart Tool to install Windows ® Press the Restart button on the computer case.
  • Page 43 Inhalt Sicherheitshinweis ....................2 Spezifikationen ...................... 3 Rückseite E/A ......................7 LAN Port LED Zustandstabelle ................7 Konfiguration der Audioanschlüsse ............... 7 Realtek HD Audio Manager ..................8 Übersicht der Komponenten ................10 CPU Sockel ......................11 DIMM Steckplätze ....................12 PCI_E1~4, PCI1~2: PCIe &...
  • Page 44: Sicherheitshinweis

    Sicherheitshinweis Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatischen Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht.
  • Page 45: Spezifikationen

    Dual-Kanal-Speicherarchitektur ™ * A-Serie/ Athlon der 7. Generation Prozessoren unterstützen bis zu 2400 MHz. Weitere Informationen zu kompatiblen Speicher finden Sie unter: www.msi.com. 1x PCIe 3.0 x16-Steckplatz (PCI_E2) Unterstützt die Geschwindigkeit x 16 mit den RYZEN ƒ Serie Prozessoren Unterstützt die Geschwindigkeit x 8 mit A-Serie/ Athlon ™...
  • Page 46 Fortsetzung der vorherigen Seite B350 Chipsatz ® 4x USB 3.1 Gen1 (SuperSpeed USB) Anschlüsse ƒ stehen durch die internen USB 3.1 Gen1 Anschluss zur Verfügung 6x USB 2.0 (High-speed USB) Anschlüsse (2 Typ-A ƒ Anschlüsse an der rückseitigen Anschlussleiste, 4 Anschlüsse stehen durch die internen USB 2.0 Anschluss zur Verfügung) Prozessor ®...
  • Page 47 12 Zoll x 9,6 Zoll (30,4 cm x 24,3 cm) 1x 128 Mb Flash BIOS Funktionen UEFI AMI BIOS Mehrsprachenunterstützung Treiber SUPER CHARGER COMMAND CENTER LIVE UPDATE 6 MSI SMART TOOL DRAGON EYE GAMING APP Software X-BOOST RAMDISK GAMING LAN MANAGER SteelSeries Engine 3 CPU-Z MSI GAMING...
  • Page 48 7000+ Quality Test VR Ready GAMING HOTKEY GAMING MAUS Steuerung Click BIOS 5 AMD FreeSync Ready ™ AMD OverDriver Ready ™ Spiel-Zertifizierung SteelSeries-Zertifizierung WTFast* * Dieses Angebot steht nur für begrenzte Zeit zur Verfügung, weitere Informationen finden Sie unter www.msi.com Spezifikationen...
  • Page 49: Rückseite E/A

    Rückseite E/A Audioanschlüsse PS/2 USB 3.1 Gen1 USB 3.1 Gen1 USB 2.0 DVI-D USB 3.1 Gen1 Typ-C LAN Port LED Zustandstabelle Verbindung/ Aktivität LED Geschwindigkeit LED Zustand Bezeichnung Zustand Bezeichnung Keine Verbindung 10 Mbps-Verbindung Gelb Verbindung Grün 100 Mbps-Verbindung Blinkt Datenaktivität Orange 1 Gbps-Verbindung...
  • Page 50: Realtek Hd Audio Manager

    Realtek HD Audio Manager Nach der Installation des Realtek HD Audio-Treibers, wird das Symbol Realtek HD Audio Manager in der Taskleiste angezeigt. Klicken Sie doppelt auf dieses Symbol, um das Programm zu starten. Geräteauswahl Erweiterte Einstellungen Verbindungs- status Optimierungen Lautstärke Anschlüsse Profil Geräteauswahl - Ermöglicht die Auswahl der Audio-Ausgangs Quelle.
  • Page 51 Audiobuchsen für den Anschluss von einem Kopfhörer und Mikrofon Audiobuchsen für Stereo-Lautsprecher AUDIO INPUT Audiobuchsen für 7.1 Kanal Anlage AUDIO INPUT Rear Front Side Center/ Subwoofer Rückseite E/A...
  • Page 52: Übersicht Der Komponenten

    Übersicht der Komponenten SYS_FAN1 DIMMA1 DIMMA2 CPU_FAN1 DIMMB1 CPU_PWR1 DIMMB2 CPU Sockel PUMP_FAN1 SYS_FAN3 ATX_PWR1 PCI_E1 PCI_E2 JUSB4 M2_1 JBAT1 SATA4 PCI_E3 SATA3 PCI_E4 JCI1 SATA▼1▲2 PCI1 SYS_FAN4 JTPM1 PCI2 JFP2 JFP1 JAUD1 JUSB3 JLED1 JUSB2 SYS_FAN2 JUSB1 JCOM1 JLPT1 Übersicht der Komponenten...
  • Page 53: Cpu Sockel

    Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden. MSI übernehmt keinerlei Garantie für die Schäden und Risiken, die aus einem unzulässigem Betrieb oder einem Betrieb außerhalb der Produktspezifikation resultieren.
  • Page 54: Dimm Steckplätze

    CPU und den installierten Geräten. Speichermodule können auf Basis der offizielle Spezifikation der AM4 CPU/ Speicher-Controller mit einer niedrigeren Frequenz unter dem Standardzustand arbeiten. Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter: http://www.msi.com. Übersicht der Komponenten...
  • Page 55: Pci_E1~4, Pci1~2: Pcie & Pci Erweiterungssteckplätze

    PCI_E1~4, PCI1~2: PCIe & PCI Erweiterungssteckplätze PCI_E1: PCIe 2.0 x1 PCI_E2: PCIe 3.0 x16 (RYZEN Serie Prozessoren) PCIe 3.0 x8 (A-Serie/ Athlon der 7. ™ Generation Prozessoren) PCI_E3: PCIe 2.0 x1 PCI_E4: PCIe 2.0 x4 PCI1: PCI Steckplatz PCI2: PCI Steckplatz Wichtig Wenn Sie eine große und schwere Grafikkarte einbauen, benötigen Sie einen Grafikkarten-Stabilisator (Graphics Card Bolster) der das Gewicht trägt und eine...
  • Page 56: M2_1: M.2 Steckplatz (Key M)

    M2_1: M.2 Steckplatz (Key M) Video-Demonstration Eine anschauliche Darstellung zur Installation eines M.2 Moduls finden Sie im Video. http://youtu.be/JCTFABytrYA Installation eines M.2 Moduls Entfernen Sie die Schraube aus dem Schraubsockel. Entfernen Sie den Schraubsockel. Befestigen Sie den Schraubsockel in dem Loch, welches zur Länge des M.2 Moduls passt.
  • Page 57: Sata1~4: Sata 6Gb/S Anschlüsse

    SATA1~4: SATA 6Gb/s Anschlüsse Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6Gb/s. Pro Anschluss kann ein SATA Gerät angeschlossen werden. SATA4 SATA3 SATA2 SATA1 Wichtig Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die Folge sein. SATA-Kabel haben identische Stecker an beiden Enden. Es wird empfohlen den flachen Stecker auf dem Motherboard einstecken.
  • Page 58: Cpu_Pwr1, Atx_Pwr1: Stromanschlüsse

    CPU_PWR1, ATX_PWR1: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker. CPU_PWR1 Ground +12V Ground +12V Ground +12V Ground +12V +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground ATX_PWR1 Ground Ground PWR OK 5VSB +12V +12V +3.3V Ground Wichtig Stellen Sie sicher, dass alle Anschlüsse mit den richtigen Anschlüssen des Netzteils verbunden sind, um einen stabilen Betrieb der Hauptplatine sicherzustellen.
  • Page 59: Jusb1~2: Usb 2.0 Anschlüsse

    Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und Ground (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen. Um das iPad, iPhone und den iPod über USB-Anschlüsse aufzuladen, installieren Sie bitte die MSI SUPER CHARGER Software. ® JUSB3~4: USB 3.1 Gen1 Anschlüsse Mit diesen Anschlüssen können Sie die USB 3.1 Gen1 Anschlüsse auf dem Frontpanel...
  • Page 60: Cpu_Fan1, Pump_Fan1, Sys_Fan1~4: Stromanschlüsse Für Lüfter

    CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: Stromanschlüsse für Lüfter Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im DC-Modus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung. Wenn Sie ein 3-Pin (Non-PWM) Lüfter an einen PWM-Modus Lüfteranschluss anschließen, läuft der Lüfter mit höchster Drehzahl und kann unangenehm laut werden.
  • Page 61: Jci1: Gehäusekontaktanschluss

    JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden. Normal Löse den Gehäuseeingriff aus (Standardwert) Gehäusekontakt-Detektor verwenden Schließen Sie den JCI1-Anschluss am Gehäusekontakt-Schalter/ Sensor am Gehäuse an. Schließen Sie die Gehäuseabdeckung. Gehen Sie zu BIOS > SETTINGS > Security > Chassis Intrusion Configuration. Stellen Sie Chassis Intrusion auf Enabled.
  • Page 62: Jfp1, Jfp2: Frontpanel-Anschlüsse

    JFP1, JFP2: Frontpanel-Anschlüsse Diese Anschlüsse verbinden die Schalter und LEDs des Frontpanels. JFP1 HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch Power Switch Reserved No Pin Speaker - Buzzer + JFP2 Buzzer - Speaker +...
  • Page 63: Jled1: Rgb Led-Streifen Anschluss

    JLED1: RGB LED-Streifen Anschluss Mit diesem Anschluss können Sie den 5050 RGB-LED-Streifen anschließen. +12V 5050 LED Streifen JLED1 Video-Demonstration In diesem Video erfahren Sie, wie Sie die 5050 RGB LED Streifen am RGB-LED-Anschluss anschließen können. https://youtu.be/CqNHyADzd2Q Wichtig Dieser Anschluss unterstützt die 5050 RGB Mehr-Farb-LED-Streifen (12V/R/G/B) mit der maximalen Leistung von 3A (12V).
  • Page 64: Jbat1: Clear Cmos Steckbrücke (Reset Des Bios)

    JBAT1: Clear CMOS Steckbrücke (Reset des BIOS) Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen. Daten CMOS-Daten beibehalten...
  • Page 65: Bios-Setup

    BIOS-Setup Die Standardeinstellungen bieten die optimale Leistung für die Systemstabilität unter Normalbedingungen. Sie sollten immer die Standardeinstellungen behalten, um mögliche Schäden des Systems oder Boot-Fehler zu vermeiden, außer Sie besitzen ausreichende BIOS Kenntnisse. Wichtig BIOS Funktionen werden für eine bessere Systemleistung kontinuierlich aktualisiert. Deswegen können die Beschreibungen leicht von der letzten Fassung des BIOS abweichen und sollten demnach nur als Anhaltspunkte dienen.
  • Page 66: Reset Des Bios

    Aktualisierung des BIOS mit dem M-FLASH-Programm Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter und speichern Sie die BIOS-Datei auf USB-Flash- Laufwerk. BIOS-Aktualisierungsschritte: Drücken Sie während des POST-Vorgangs die Taste (Entf), um das BIOS zu öffnen.
  • Page 67: Ez Modus

    EZ Modus Im EZ-Modus können Sie die Grundinformationen des Systems einsehen und grundlegende Einstellungen konfigurieren. Um sich die erweiterten BIOS- Einstellungen anzeigen zu lassen, aktivieren Sie bitte den Erweiterten Modus durch Drücken des Setup Modus Schalter oder der Funktionstaste F7. Screenshot A-XMP Schalter Setup Modus Schalter...
  • Page 68 Systeminformationen - Diese zeigt CPU/ DDR-Frequenz, CPU/ MB-Temperatur, MB/ CPU-Typ, Speicherkapazität, CPU/ DDR-Spannung, BIOS-Version und Erstellungs-Datum. Boot-Geräte Prioritätsleiste - Sie können die Gerätesymbole verschieben, um die Startreihenfolge zu ändern. Die Bootreihenfolge sind mit “hoch” (links) bis “niedrig” (rechts) bezeichnet. Informationsanzeige - Klicken Sie auf die Schaltfläche CPU, Memory, Storage, Fan Info und Help auf der linken Seite, um die jeweiligen Informationen anzuzeigen.
  • Page 69: Erweiterter Modus

    Erweiterter Modus Drücken Sie den Setup Modus Schalter oder die Funkionstaste F7, um zwischen dem EZ-Modus und Erweiterten-Modus im BIOS-Setup zu wechseln. Screenshot A-XMP Schalter Setup Modus Schalter Suchen Sprache System- information GAME BOOST Schalter Bootgeräte- Prioritätsleiste BIOS-Menü BIOS-Menü -Auswahl -Auswahl Menüanzeige GAME BOOST Schalter/ Setup Modus Schalter/ Screenshot/ Sprache/...
  • Page 70: Oc Menü

    OC Menü In diesem Menü können Benutzer das BIOS anpassen und das Mainboard übertakten. Bitte führen Sie nur Änderungen durch, wenn Sie sich über das Ergebnis im Klaren sind. Sie sollten Erfahrung beim Übertakten haben, da Sie sonst das Motherboard oder Komponenten des Systems beschädigen können.
  • Page 71 CPU Base Clock (MHz) [Auto] Hier können Sie den CPU Grundtakt anpassen. Sie können die CPU übertakten, indem Sie diesen Wert verändern. Bitte beachten Sie, dass die Übertaktung (und das Ergebnis) und die Stabilität nicht gewährleistet sind. Diese Option wird angezeigt, wenn der installierte Prozessor diese Funktion unterstützt.
  • Page 72 fCPU Under Voltage Protection [Auto] Legen Sie die Spannungsgrenze für den CPU-Unterspannungsschutz fest. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen automatisch konfigurieren. Höhere Spannung bietet weniger Schutz und kann das System beschädigen. fCPU Over Current Protection [Auto] Legen Sie den aktuellen Grenzwert für den CPU-Überstromschutz fest.
  • Page 73 fDIMMx Memory SPD Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das Untermenü zeigt die Informationen des verwendeten Speichers an. Nur Anzeige. CPU Features Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. fAMD Cool’ n’ Quiet [Enabled] (optional) Die Cool’...
  • Page 74: Softwarebeschreibung

    Softwarebeschreibung Laden Sie die neuesten Treiber und Dienstprogramme von www.msi.com herunter und aktualisieren Sie sie. Installation von Windows 7 64-Bit/ Windows 10 64-Bit ® ® Schalten Sie den Computer ein. Legen Sie die Windows 7/ 10 Disk in das optisches Laufwerk.
  • Page 75 Table des matières Informations de sécurité ..................3 Spécifications ......................4 Panneau arrière Entrée/ Sortie ................8 Tableau explicatif de l’ état de la LED du port LAN ..........8 Configuration des ports audio ................8 Realtek HD Audio Manager ..................9 Vue d’...
  • Page 76 Informations sur les logiciels................32 Installer Windows 7 64-bit/ Windows 10 64-bit..........32 ® ® Installer les pilotes ....................32 Installer les utilitaires ..................32 Table des matières...
  • Page 77: Informations De Sécurité

    Informations de sécurité Les composants dans l’ emballage peuvent être endommagés par des décharges électrostatiques (ESD). Pour vous assurer de correctement monter votre ordinateur, veuillez vous référer aux instructions ci-dessous. Assurez-vous de bien connecter tous les composants. En cas de mauvaise connexion, il se peut que l’...
  • Page 78 Architecture mémoire double canal * Les processeurs de série A ou Athlon ™ de 7ème génération supportent jusqu’ à 2400 MHz. Veuillez vous référer au site www.msi.com pour plus d’ informations sur la mémoire compatible. 1 x slot PCIe 3.0 x16 (PCI_E2) Les processeurs de série RYZEN supportent la vitesse...
  • Page 79 Suite du tableau de la page précédente 1 x contrôleur Realtek 8111H Gigabit LAN ® Chipset AMD B350 ® 4 x ports USB 3.1 Gen1 SuperSpeed USB disponibles par ƒ l’ intermédiaire des connecteurs USB 3.1 Gen1 internes 6 x ports USB 2.0 High-speed USB (2 ports Type-A sur le ƒ...
  • Page 80: Spécifications

    30,4 cm x 24,3 cm (12” x 9,6” ) 1 x flash BIOS 128 Mb Fonctions BIOS UEFI AMI BIOS Multilingue Pilotes SUPER CHARGER COMMAND CENTER LIVE UPDATE 6 MSI SMART TOOL DRAGON EYE GAMING APP Logiciel X-BOOST RAMDISK GAMING LAN MANAGER SteelSeries Engine 3 CPU-Z MSI GAMING...
  • Page 81 Contrôle de la souris GAMING Click BIOS 5 AMD FreeSync™ Ready AMD OverDriver™ Ready GAMING Certifié SteelSeries Certifié WTFast* * Cette fonctionnalité dépend d’ une offre limitée dans le temps. Veuillez vous référer au site www.msi.com pour plus d’ informations. Spécifications...
  • Page 82: Panneau Arrière Entrée/ Sortie

    Panneau arrière Entrée/ Sortie Ports Audio PS/2 USB 3.1 Gen1 USB 3.1 Gen1 USB 2.0 DVI-D USB 3.1 Gen1 Type-C Tableau explicatif de l’ état de la LED du port LAN LED indiquant la connexion LED indiquant la vitesse et l’ activité Etat Description Etat...
  • Page 83: Realtek Hd Audio Manager

    Realtek HD Audio Manager Après l’ installation du pilote Realtek HD Audio, l’ icône Realtek HD Audio Manager apparaît dans la barre des tâches du système. Double-cliquez sur l’ icône pour lancer le programme. Sélection du périphérique Paramètres avancés Etat des prises Jack Amélioration d’...
  • Page 84 Ilustration de l’ utilisation des ports audio dédiés au casque et au microphone Ilustration de l’ utilisation du port audio dédié aux haut-parleurs AUDIO INPUT Ilustration de l’ utilisation des ports audio dédiés aux haut-parleurs 7.1 AUDIO INPUT Rear Front Side Center/ Subwoofer...
  • Page 85: Vue D' Ensemble Des Composants

    Vue d’ ensemble des composants SYS_FAN1 DIMMA1 DIMMA2 CPU_FAN1 DIMMB1 Socket CPU_PWR1 DIMMB2 processeur PUMP_FAN1 SYS_FAN3 ATX_PWR1 PCI_E1 PCI_E2 JUSB4 M2_1 JBAT1 SATA4 PCI_E3 SATA3 PCI_E4 JCI1 SATA▼1▲2 PCI1 SYS_FAN4 JTPM1 PCI2 JFP2 JFP1 JAUD1 JUSB3 JLED1 JUSB2 SYS_FAN2 JUSB1 JCOM1 JLPT1 Vue d’...
  • Page 86: Socket Processeur

    Socket processeur Présentation du socket AM4 Sur le socket AM4, vous remarquerez un triangle jaune servant d’ indicateur pour placer le processeur dans la bonne position sur la carte mère. Le triangle jaune correspond à la broche 1 du processeur. Important Lorsque vous changez le processeur, il se peut que la configuration du système soit effacée et que le BIOS soit réinitialisé...
  • Page 87: Slots Dimm

    Du fait des limites officiels des spécifications du contrôleur CPU AM4/ mémoire, les modules de mémoire peuvent fonctionner à une fréquence réduite par rapport à la valeur indiquée en mode défaut. Veuillez vous référer au site www.msi.com pour plus d’ informations sur la mémoire compatible.
  • Page 88: Pci_E1~4, Pci1~2: Slots D' Extension Pcie Et Pci

    Important Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme la barre de support MSI Gaming Series pour supporter son poids et pour éviter la déformation du slot. Si vous choisissez d’ installer une seule carte d’ extension PCIe x16, nous vous recommandons d’...
  • Page 89: M2_1: Slot M.2 (Touche M)

    M2_1: Slot M.2 (Touche M) Vidéo de démonstration Référez-vous à la vidéo d’ instruction sur l’ installation du module M.2. http://youtu.be/JCTFABytrYA Installation du module M.2 Enlevez la vis de la vis de base. Enlevez la vis de base. Fixez la vis de base dans le trou correspondant à...
  • Page 90: Sata1~4: Connecteurs Sata 6 Gb/S

    SATA1~4: Connecteurs SATA 6 Gb/s Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être relié à un appareil SATA. SATA4 SATA3 SATA2 SATA1 Important Veuillez ne pas plier les câbles SATA à 90° car cela pourrait entraîner une perte de données pendant la transmission.
  • Page 91: Cpu_Pwr1, Atx_Pwr1: Connecteurs D' Alimentation

    CPU_PWR1, ATX_PWR1: Connecteurs d’ alimentation Ces connecteurs vous permettent de relier une alimentation ATX. CPU_PWR1 Ground +12V Ground +12V Ground +12V Ground +12V +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground ATX_PWR1 Ground Ground PWR OK 5VSB +12V +12V +3.3V Ground...
  • Page 92: Jusb1~2: Connecteurs Usb 2.0

    Notez que les broches VCC et Terre doivent être branchées correctement afin d’ éviter tout dommage sur la carte mère. Pour recharger votre tablette, smartphone ou autre périphérique par l’ intermédiaire d’ un port USB, veuillez installer l’ utilitaire MSI SUPER CHARGER. ®...
  • Page 93: Cpu_Fan1, Pump_Fan1, Sys_Fan1~4: Connecteurs Pour Ventilateurs

    CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: Connecteurs pour ventilateurs Les connecteurs pour ventilateurs peuvent être utilisés en mode PWM (Pulse Width Modulation) et en mode DC. En mode PWM, les connecteurs fournissent une sortie de 12V constante et ajustent la vitesse des ventilateurs avec un signal de contrôle de vitesse.
  • Page 94: Jci1: Connecteur Intrusion Châssis

    JCI1: Connecteur intrusion châssis Ce connecteur est relié à un câble d’ interrupteur intrusion châssis. Normal Commencer l’ activité intrusion châssis (défaut) Utilisation du détecteur d’ intrusion châssis Reliez le connecteur JCI1 à l’ interrupteur ou au capteur d’ intrusion châssis situé sur le boîtier du PC.
  • Page 95: Jlpt1: Connecteur De Port Parallèle

    JLPT1: Connecteur de port parallèle Ce connecteur sert à connecter un support de port parallèle optionnel. RSTB# AFD# PRND0 ERR# PRND1 PINIT# PRND2 LPT_SLIN# PRND3 Ground PRND4 Ground PRND5 Ground PRND6 Ground PRND7 Ground ACK# Ground BUSY Ground Ground SLCT No Pin JFP1, JFP2: Connecteurs de panneau avant Ces connecteurs se lient aux interrupteurs et indicateurs LED du panneau avant.
  • Page 96: Jcom1: Connecteur De Port Série

    JCOM1: Connecteur de port série Ce connecteur vous permet de relier un port série en option. SOUT Ground No Pin JLED1: Connecteur du ruban LED RGB Ce connecteur vous permet de connecter des rubans LED RGB étendus de type 5050. +12V ruban LED de type 5050 JLED1...
  • Page 97: Jbat1: Cavalier Clear Cmos (Réinitialisation Bios)

    JBAT1: Cavalier Clear CMOS (Réinitialisation BIOS) Une mémoire CMOS est intégrée et est alimentée en externe par une batterie située sur la carte mère afin de conserver les données de configuration système. Si vous souhaitez nettoyer la configuration système, placez le cavalier sur Effacer CMOS de manière à...
  • Page 98: Configuration Du Bios

    Configuration du BIOS Les réglages par défaut fournissent une performance optimale pour la stabilité du système en conditions normales. Veuillez à toujours garder les réglages par défaut pour éviter d’ endommager le système ou tout problème au démarrage, sauf si vous êtes familier avec le BIOS.
  • Page 99: Réinitialiser Le Bios

    Avant la mise à jour : Veuillez télécharger la dernière version de BIOS compatible à votre carte mère sur le site MSI. Ensuite, veuillez sauvegarder le nouveau BIOS sur le lecteur flash USB. Mettre le BIOS à jour : Appuyez sur la touche Suppr pour entrer dans l’ interface Setup du BIOS pendant le processus de POST.
  • Page 100: Ez Mode (Mode Simplifié)

    EZ Mode (mode simplifié) Le mode EZ vous fournit les informations basiques du système et vous permet de configurer les réglages de base. Si vous souhaitez configurer les réglages du BIOS, veuillez utiliser le mode Advanced en appuyant sur le switch Setup Mode (Interrupteur de modes de réglages) ou la touche de fonction F7.
  • Page 101 Langue - vous permet de choisir la langue du BIOS. Informations du système - montre la vitesse et la tension du processeur et de la mémoire, la température du processeur et de la carte mère, le type de carte mère et de processeur, la capacité...
  • Page 102: Advanced Mode (Mode Avancé)

    Advanced Mode (mode avancé) Appuyez sur le Setup Mode switch (interrupteur de modes de réglages) ou sur la touche de fonction F7 pour commuter entre le mode simplifié et le mode avancé. Interrupteur de Capture d’ écran modes de réglages Interrupteur A-XMP Recherche Langue...
  • Page 103: Oc Menu (Menu Overclocking)

    OC Menu (menu overclocking) Ce menu est destiné aux utilisateurs avancés souhaitant overclocker leur carte mère. Important L’ overclocking manuel du PC n’ est recommandé que pour les utilisateurs avancés. L’ overclocking n’ est pas garanti et une mauvaise manipulation peut rendre nulle votre garantie et sévèrement endommager votre matériel.
  • Page 104 Memory Try It ! [Disabled] Memory Try It! permet d’ améliorer la compatibilité ou les performances en optimisant les préréglages de la mémoire. Advanced DRAM Configuration Appuyez sur la touche Entrée pour entrer dans le sous-menu. L’ utilisateur peut régler la synchronisation de mémoire de chaque barrette de mémoire. Le système peut être instable ou peut ne plus redémarrer après le changement de la synchronisation de la mémoire.
  • Page 105 CPU Voltages control [Auto] Permet de définir les tensions relatives au processeur. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouvez également les paramétrer manuellement. DRAM Voltages control [Auto] Permet de définir les tensions relatives à la mémoire. En mode Auto, le BIOS configure ces tensions automatiquement.
  • Page 106 Informations sur les logiciels Veuillez vous référer au site www.msi.com pour télécharger et mettre à jour les derniers utilitaires et pilotes. Installer Windows 7 64-bit/ Windows 10 64-bit ® ® Allumez l’ ordinateur. Insérez le disque de Windows 7/ 10 dans le lecteur optique.
  • Page 107 Содержание Безопасное использование продукции ............2 Технические характеристики ..............3 Задняя панель портов ввода/ вывода ............7 Таблица состояний индикатора порта LAN ........... 7 Конфигурация портов Аудио ................7 Менеджер Realtek HD Audio ................8 Компоненты материнской платы ............... 10 Процессорный...
  • Page 108: Безопасное Использование Продукции

    Безопасное использование продукции Компоненты, входящие в комплект поставки могут быть повреждены статическим электричеством. Для успешной сборки компьютера, пожалуйста, следуйте указаниям ниже. Убедитесь, что все компоненты компьютера подключены должным образом. Ослабленные соединения компонентов могут привести как к сбоям в работе, так и полной неработоспособности компьютера. Чтобы...
  • Page 109 Память Двухканальная архитектура памяти * Процессоры A-серии 7-ого поколения/ Athlon максимально ™ поддерживают 2400 МГц. Пожалуйста, обратитесь www.msi.com для получения дополнительной информации о совместимых памяти. 1x слот PCIe 3.0 x16 (PCI_E2) Процессоры RYZEN серии поддерживают режим ƒ Процессоры A-серии 7-ого поколения/ Athlon ™...
  • Page 110: Технические Характеристики

    Продолжение с предыдущей страницы Realtek ALC892 Codec Аудио ® 7.1-канальный High Definition Audio 1x Гигабитный сетевой контроллер Realtek 8111H ® Контроллер AMD B350 ® 4x порта USB 3.1 Gen1 (SuperSpeed USB) доступны ƒ через внутренние разъемы USB 3.1 Gen1 6x портов USB 2.0 (High-speed USB) (2 порта Type-A ƒ...
  • Page 111 12 x 9.6 дюйма (30.4 x 24.3 см) 1x 128 Мб флэш Параметры BIOS UEFI AMI BIOS Мультиязычный интерфейс Драйверы SUPER CHARGER COMMAND CENTER LIVE UPDATE 6 MSI SMART TOOL DRAGON EYE Программное GAMING APP обеспечение X-BOOST RAMDISK GAMING LAN MANAGER SteelSeries Engine 3...
  • Page 112 VR Ready GAMING HOTKEY GAMING MOUSE Control Click BIOS 5 AMD FreeSync Ready ™ AMD OverDriver Ready ™ GAMING Certified SteelSeries Certified WTFast* * Данное предложение годно только в течение ограниченного периода, для получения дополнительной информации, посетите www.msi.com Технические характеристики...
  • Page 113: Задняя Панель Портов Ввода/ Вывода

    Задняя панель портов ввода/ вывода Порты Аудио PS/2 USB 3.1 Gen1 USB 3.1 Gen1 USB 2.0 DVI-D USB 3.1 Gen1 Type-C Таблица состояний индикатора порта LAN Подключение/ Работа Скорость передачи данных индикатора Состояние Описание Состояние Описание Выкл. 10 Мбит/с подключение Выкл.
  • Page 114: Менеджер Realtek Hd Audio

    Менеджер Realtek HD Audio После установки драйвера Realtek HD Audio, в системном трее появится значок Realtek HD Audio Manager. Дважды щелкните по значку для запуска приложения. Выбор устройства Расширенные настройки Состояние разъемов Дополнительные эффекты Мастер- громкость Настройки подключений Профили Выбор устройства - позволяет выбрать источник аудио выхода и изменить...
  • Page 115 Подключение наушников и микрофона Подключение внешнего стерео усилителя (колонок) AUDIO INPUT Подключение звуковой системы 7.1 AUDIO INPUT Rear Front Side Center/ Subwoofer Задняя панель портов ввода/ вывода...
  • Page 116: Компоненты Материнской Платы

    Компоненты материнской платы SYS_FAN1 DIMMA1 DIMMA2 CPU_FAN1 Процессорный DIMMB1 CPU_PWR1 сокет DIMMB2 PUMP_FAN1 SYS_FAN3 ATX_PWR1 PCI_E1 PCI_E2 JUSB4 M2_1 JBAT1 SATA4 PCI_E3 SATA3 PCI_E4 JCI1 SATA▼1▲2 PCI1 SYS_FAN4 JTPM1 PCI2 JFP2 JFP1 JAUD1 JUSB3 JLED1 JUSB2 SYS_FAN2 JUSB1 JCOM1 JLPT1 Компоненты...
  • Page 117: Процессорный Сокет

    Данная системная плата разработана с учетом возможности ее «разгона». Перед выполнением разгона системы убедитесь в том, что все компоненты системы смогут его выдержать. Производитель не рекомендует использовать параметры, выходящие за пределы технических характеристик устройств. Гарантия MSI не распространяется ® на повреждения и другие возможные последствия ненадлежащей...
  • Page 118: Слоты Dimm

    при разгоне зависит от установленного процессора и других устройств. Из-за ограничений процессора AM4/ контроллера памяти, модули памяти могут работать на частотах ниже заявленной производителем в состоянии по умолчанию. Дополнительную информацию о совместимых модулях памяти можно найти на веб-сайте www.msi.com. Компоненты материнской платы...
  • Page 119: Pci_E1~4, Pci1~2: Слоты Расширения Pcie И Pci

    PCI2: Слот PCI Внимание! При установке массивной видеокарты, необходимо использовать такой инструмент, как MSI Gaming Series Graphics Card Bolster для поддержки веса графической карты и во избежание деформации слота. Для установки одной карты расширения PCIe x16 с оптимальной производительностью рекомендуется использовать слот PCI_E2.
  • Page 120: M2_1: Разъем M.2 (Ключ M)

    M2_1: Разъем M.2 (Ключ M) Видео Инструкция Смотрите видео, чтобы узнать как установить модуль M.2. http://youtu.be/JCTFABytrYA Установка модуля M.2 Выкрутите винт из стойки. Выкрутите стойку. Закрутите стойку в отверстие, на расстоянии, соответствующем длине вашего модуля М.2. 30° Вставьте модуль М.2 в разъем...
  • Page 121: Sata1~4: Разъемы Sata 6 Гб/С

    SATA1~4: Разъемы SATA 6 Гб/с Эти разъемы представляют собой интерфейсные порты SATA 6 Гб/с. К каждому порту можно подключить одно устройство SATA. SATA4 SATA3 SATA2 SATA1 Внимание! Избегайте перегибов кабеля SATA под прямым углом. В противном случае, возможна потеря данных при передаче. Кабели...
  • Page 122: Cpu_Pwr1, Atx_Pwr1: Разъемы Питания

    CPU_PWR1, ATX_PWR1: Разъемы питания Данные разъемы предназначены для подключения блока питания ATX. CPU_PWR1 Ground +12V Ground +12V Ground +12V Ground +12V +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground ATX_PWR1 Ground Ground PWR OK 5VSB +12V +12V +3.3V Ground Внимание! Для...
  • Page 123: Jusb1~2: Разъемы Usb 2.0

    Внимание! Помните, что во избежание повреждений, необходимо правильно подключать контакты VCC и земли. Для того, чтобы зарядить ваш iPad, iPhone и iPod через порты USB, пожалуйста, установите утилиту MSI SUPER CHARGER. ® JUSB3~4: Разъемы USB 3.1 Gen1 Данные разъемы предназначены для подключения портов USB 3.1 Gen1 на...
  • Page 124: Cpu_Fan1, Pump_Fan1, Sys_Fan1~4: Разъемы Вентиляторов

    CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: Разъемы вентиляторов Разъемы вентиляторов можно разделить на два типа: с PWM (PulseWidth Modulation) управлением и управлением постоянным током. Разъемы вентиляторов с PWM управлением имеют контакт с постоянным напряжением 12В, а также контакт с сигналом управления скоростью вращения. Управление скоростью...
  • Page 125: Jci1: Разъем Датчика Открытия Корпуса

    JCI1: Разъем датчика открытия корпуса К этому разъему подключается кабель от датчика открытия корпуса. Нормально Разрешить запись по событию (По умолчанию) открытия корпуса Использование датчика открытия корпуса Подключите датчик открытия корпуса к разъему JCI1. Закройте крышку корпуса. Войдите в BIOS > SETTINGS > Security > Chassis Intrusion Configuration. Установите...
  • Page 126: Jfp1, Jfp2: Разъемы Передней Панели

    JFP1, JFP2: Разъемы передней панели Эти разъемы служат для подключения кнопок и светодиодных индикаторов, расположенных на передней панели. JFP1 HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch Power Switch Reserved No Pin Speaker - Buzzer +...
  • Page 127: Jled1: Разъем Ленты Rgb Led

    JLED1: Разъем ленты RGB LED Данный разъем предназначен для подключения светодиодных лент 5050 RGB. +12V 5050 LED лента JLED1 Видео Инструкция Смотрите видео, чтобы узнать как установить светодиодных лент 5050 RGB к разъему RGB LED. https://youtu.be/CqNHyADzd2Q Внимание! Данный коннектор поддерживает подключение 5050 RGB разноцветных светодиодных...
  • Page 128: Jbat1: Джампер Очистки Данных Cmos (Сброс Bios)

    JBAT1: Джампер очистки данных CMOS (Сброс BIOS) На плате установлена CMOS память с питанием от батарейки для хранения данных о конфигурации системы. Для сброса конфигурации системы (очистки данных CMOS памяти), воспользуйтесь этим джампером. Сохранение данных Очистка данных/ Сброс BIOS (По умолчанию) Сброс...
  • Page 129: Настройка Bios

    Настройка BIOS Настройки по умолчанию обеспечивают оптимальную производительность и стабильность системы при нормальных условиях. Если вы недостаточно хорошо знакомы с BIOS, всегда устанавливайте настройки по умолчанию. Это позволит избежать возможных повреждений системы, а также проблем с загрузкой. Внимание! С целью улучшения производительности, меню BIOS постоянно обновляется.
  • Page 130: Сброс Bios

    обратитесь к разделу Джампер очистки данных CMOS. Обновление BIOS Обновление BIOS при помощи M-FLASH Подготовительные операции: Пожалуйста, скачайте последнюю версию файла BIOS с сайта MSI, который соответствует вашей модели материнской платы. Сохраните файл BIOS на флэш-диске USB. Обновление BIOS: Нажмите клавишу Del для входа в настройки BIOS во время процедуры...
  • Page 131: Режим Ez

    Режим EZ Режим EZ предоставляет основную информацию о системе и позволяет выполнить основные операции по настройке. Для настройки расширенных функций BIOS, пожалуйста, войдите в Расширенный режим, путем нажатия Переключатель режимов установки или при помощи функциональной клавиши F7. Переключатель Скриншот Переключатель режимов...
  • Page 132 Язык - позволяет выбрать язык интерфейса настроек BIOS. Информация о системе - показывает частоту процессора/ памяти, температуру процессора/ материнской платы, информацию о материнской плате/процессоре, размер памяти, напряжение на процессоре/ памяти, версию BIOS и дату создания. Приоритет загрузочных устройств - вы можете переместить инонку устройства...
  • Page 133: Режим Разгона

    Режим разгона Нажмите переключатель режимов установки или функциональную клавишу F7 для переключения между режимами EZ и разгона в настройках BIOS. Переключатель Скриншот Переключатель режимов установки Поиск Язык A-XMP Информация о системе Переключатель Приоритет GAME BOOST загрузочных устройств Выбор меню Выбор меню BIOS BIOS Экран...
  • Page 134: Меню Oc

    Меню OC Данное меню предназначено для опытных пользователей и предоставляет возможности для «разгона» системы. Внимание! Разгонять ПК вручную рекомендуется только опытным пользователям. Производитель не гарантирует успешность разгона. Неправильное выполнение разгона может привести к аннулированию гарантии и серьезному повреждению оборудования. Неопытным пользователям рекомендуется использовать функцию GAME BOOST.
  • Page 135 DRAM Frequency [Auto] Установка частоты памяти DRAM. Обратите внимание, что возможность успешного разгона не гарантируется. Adjusted DRAM Frequency Показывает текущую частоту DRAM. Это значение нельзя изменять. Memory Try It ! [Disabled] Позволяет улучшить совместимость памяти и производительность, путем выбора наиболее оптимального пресета. Advanced DRAM Configuration Нажмите...
  • Page 136 fCPU Over Current Protection [Auto] Устанавливает ограничение по максимальному току для защиты процессора. При устанвке в Auto, BIOS автоматически настроит этот параметр. Этот параметр будет настроен автоматически с помощью [Auto] BIOS. Расширяет ограничение по току от перегрузки по току. [Enhanced] fVR 12VIN OCP Expander [Auto] Расширение...
  • Page 137 CPU Features Нажмите Enter для входа в подменю. fAMD Cool’ n’ Quiet [Enabled] (опциально) Технология Cool ’ n ’ Quiet позволяет эффективно динамически изменять частоту CPU и энергопотребление системы. fSimultaneous Multi-Threading [Enabled] (опциально) Включение или выключение AMD Simultaneous Multi-Threading. Данный пункт...
  • Page 138: Описание Программного Обеспечения

    Описание программного обеспечения Cкачайте и обновите последние утилиты и драйвера с сайта: www.msi.com Установка Windows 7 64-бит/ Windows 10 64-бит ® ® Включите компьютер. Вставьте диск Windows 7/10 в привод для оптических дисков. ® Примечание: Из-за ограничений, накладываемых установщиком 7, USB оптические приводы и флеш накопители не...
  • Page 139 EU REACH Regulation (Regulation EC No. 1907/2006 of the European Parliament and the This device complies with part 15 of the FCC Rules. Council), MSI provides the information of chemical Operation is subject to the following two conditions: substances in products at: (1) This device may not cause harmful interference, and http://www.msi.com/html/popup/csr/evmtprtt_pcm.
  • Page 140 MSI will comply with the product take entregar a una empresa autorizada para la recogida de back requirements at the end of life of MSI-branded estos residuos.
  • Page 141 MSI si adeguerà a tale Direttiva ritirando tutti i prodotti marchiati MSI che sono stati venduti all’interno dell’Unione Europea alla fine del loro ciclo di vita.
  • Page 142 Alternatively, please try the following help resources for further guidance. y Visit the MSI website for technical guide, BIOS updates, driver updates, and other information: http://www.msi.com y Register your product at: http://register.msi.com...

This manual is also suitable for:

B350 gaming plus

Table of Contents
