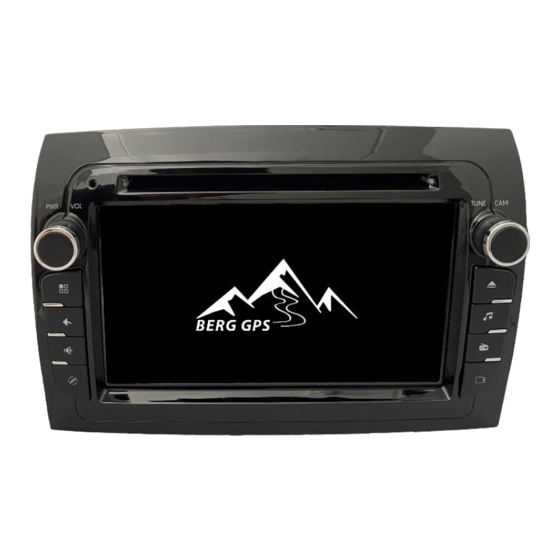

BergGPS FD-7000D
Camper Navigatie – Radio
NL - DE – EN - FR

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the FD-7000D and is the answer not in the manual?

Questions and answers

Roland Baier
March 24, 2025

Die bei einer Navigation errechneten Ankunftszeiten kann ich **** erreichen, da diese eine sehr sportliche Fahrweise erfordet. Kann im Navigationsprogramm eine geringere Durchschnittsgeschwindigkeit vorgegeben werden?

0

Related Manuals for BERG GPS FD-7000D

Summary of Contents for BERG GPS FD-7000D

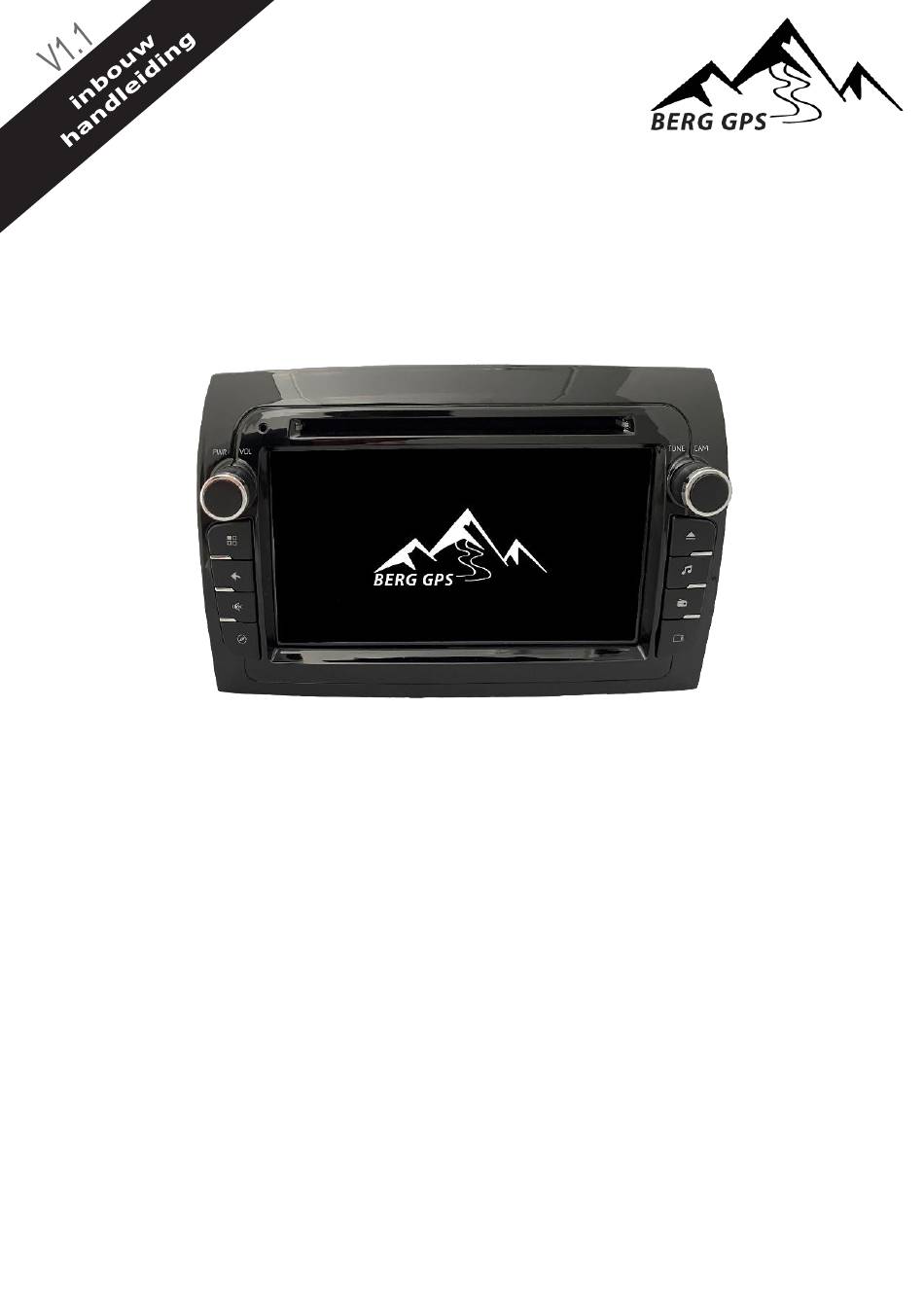

  • Page 1 BergGPS FD-7000D Camper Navigatie – Radio NL - DE – EN - FR...

  • Page 2: Belangrijke Mededeling

    Inbouw handleiding Nederlands BELANGRIJKE INSTRUCTIES Deze handleiding is een montagehulp voor de professionele installatie van het apparaat. Let voor de installatie op de volgende informatie: • Behandel alle onderdelen van het apparaat en de onderdelen van uw voertuig met zorg. •...
  • Page 3 BergGPS FD-7000D. Na het verwijderen van bijvoorbeeld de originele radio veroorzaakt de boordelektronica een foutmelding en begint de tellerstand te knipperen. Dit kan onder bepaalde omstandigheden pas gebeuren nadat u na de herinstallatie enkele kilometers heeft gereden.
  • Page 4 LEVERINGSOMVANG ARTIKEL AFBEELDING AANTAL Hoofdeenheid Systeem kabelset met ISO- aansluiting Systeem kabelset met CAN-busdecoder AV-kabelset 1 met audio- en video- aansluitingen achteruitrijcamera (14-pins connector) USB-poort 1 (4- pins stekker) USB-poort 2 (8- pins stekker)
  • Page 5 LEVERINGSOMVANG ARTIKEL AFBEELDING AANTAL Radio-Antenne Verloop kabel AV-kabelset 2 met stroom, audio- en video- aansluitingen, extra camera- aansluiting (8- polige stekker) Externe microfoon (6-pins connector) GPS-Antenne DAB-Antenne Adapter voor analoge stuurwielafstandsbediening Montageframe voor radio...
  • Page 6 VERBINDING BESCHRIJVING: Wifi-Antenne GPS-Antenne Radio zekering 10A DAB-Antenne AV-aansluitingen 20-polige Radio-Antenne voor kabelsets (F radiostekker voor later toewijsbare accessoires) TOEWIJZING VAN DE SYSTEEMVERBINDING Systeem kabelset (20-polige stekker, zwart) Kabel bruin (BRAKE): Aansluiting voor handremsignaal (Massa) Kabel rose (BACK): Aansluiting voor achteruitversnelling (+12V) Kabel wit (KEY1): Aansluiting voor stuurafstandsbediening (L) Kabel wit/zwart (KEY2):...
  • Page 7 VERBINDING BESCHRIJVING: AANSLUITING SYSTEEMVERBINDING VOOR FD7000D Systeem kabelset met CAN-bus-decoder (20-polige stekker, zwart) RCA wit (AUX-L): Audio-ingang voor fabrieks-AUX-aansluiting/links RCA rood (AUX-R): Audio-ingang voor fabrieks-AUX-aansluiting/rechts RCA geel (CAMERA): Camera-ingang voor achteruitrijcamera in de fabriek Kabel oranje (AMP CON): Inschakelsignaal voor externe audioversterkers (+12V) De overige kabels en aansluitingen van de systeem kabelset met CAN-bus decoder zijn niet nodig.
  • Page 8 INSTALLATIE TIPS Het volgende installatievoorbeeld toont de installatie van een BergGPS FD7000D in een Fiat Ducato IV-model. Door de vele verschillende uitrustingsvarianten van het Ducato / Boxer / Jumper platform kunnen de getoonde montagevoorwaarden afwijken van uw voertuig. De originele radio / navigatie verwijderen * Verwijder eerst het originele radio/navigatie Trek vervolgens de kabelstekker uit het apparaat.
  • Page 9 INSTALLATIE TIPS Bevestigingsinstructie Gebruik hiervoor een geschikte Er zijn twee balken in de radiosleuf die u doorslijpmachine of zaag. moet verwijderen. Vervolgens zet het montage frame vast Bevestig het meegeleverde aan de bovenkant met schroeven. montageframe eerst met schroeven aan de onderkant in de radio-sleuf.
  • Page 10 INSTALLATIE TIPS USB-poort Open vervolgens het opbergvak boven het Haal de binnenbak uit het opbergvak. dashboardkastje en draai de schroeven op de binnen kuiplos. Boor een voldoende groot gat (ca. 19 mm Leid nu de connector door de geboorde diameter aanbevolen) in de linker zijwand opening.
  • Page 11 INSTALLATIE TIPS Externe microfoon Om de externe microfoon te verplaatsen, Draai de twee schroeven aan de linker- en moet u de boven klep van het rechterkant van de snelheidsmeter los en snelheidsmeterdisplay verwijderen. trek vervolgens voorzichtig het deksel van achteren naar boven. Leg de verbindingskabels van de externe Draai de schroeven van de microfoon van de radio-aansluiting naar de...
  • Page 12 INSTALLATIE TIPS GPS-Antenne Bij het installeren van de GPS-antenne in het voertuig wordt de GPS-nauwkeurigheid bepaald door de installatiepositie en de vorm van de carrosserie van het voertuig. Ontvangst is niet mogelijk als het raam gemetalliseerd is. De nauwkeurigheid is meestal iets lager wanneer de GPS-antenne in het voertuig is geïnstalleerd.
  • Page 13 INSTALLATIE TIPS Verbinding Nadat u alle antennes en componenten in Sluit vervolgens alle aansluitingen op de het voertuig hebt geïnstalleerd, moet u BergGPS FD-7000 aan zoals beschreven. ervoor zorgen dat hun aansluitingen gemakkelijk toegankelijk zijn en voldoende lang zijn in het radioslot. Na de succesvolle functietest alle onderdelen Voer dan een functietest uit.
  • Page 14 TECHNISCHE GEGEVENS / TYPE RADIOSYSTEEM Functie Band-Informatie Frequentiebereik max. uitgestraald vermogen – GLONASS 1.575MHz / 1.602 MHz – AM Radio Middengolf band 520 - 1.700 Hz – FM Radio Band II 87,5 - 108 MHz Band III (5A – 13F) –...

  • Page 15: Wichtige Hinweise

    Installation Anleitung Deutsch WICHTIGE HINWEISE Diese Anleitung ist eine Montagehilfe für den fachgerechten Einbau des Gerätes. Bitte beachten Sie vor der Installation folgende Hinweise: • Gehen Sie sorgsam mit allen Teilen des Geräts und den Teilen Ihres Fahrzeugs um. • Beachten Sie unbedingt die Anweisungen des Fahrzeugherstellers und nehmen Sie keine Veränderungen am Fahrzeug vor, die die Fahrsicherheit gefährden könnten.
  • Page 16 Ausstattung Ihres Fahrzeugs zu Fehlermeldungen oder Funktionseinschränkungen kommen, wenn beim Einbau nicht die richtigen Maßnahmen getroffen werden Berg-GPS FD-7000D. Nach dem Ausbau des Originalradios beispielsweise generiert die Bordelektronik eine Fehlermeldung und der Zählerstand beginnt zu blinken. Dies kann unter Umständen erst passieren, wenn Sie nach der Neuinstallation einige Kilometer gefahren...
  • Page 17 LIEFERUMFANG ARTIKEL BILD ANZAHL Haupteinheit Systemkabelsatz mit ISO- Anschluss Systemkabelsatz mit CAN-Bus Decoder AV-Kabelsatz 1 mit Audio- und Videoanschlüssen und Rückfahrkamera (14-poliger Stecker) USB-Anschluss 1 (4-poliger Stecker) USB-Anschluss 2 (8-poliger Stecker)
  • Page 18 LIEFERUMFANG ARTIKEL BILD ANZAHL Radioantenne Steigungskabel AV-Kabelsatz 2 mit Strom-, Audio- Videoanschlüssen , zusätzlicher Kameraanschluss (8-poliger Stecker) Externes Mikrofon (6-poliger Stecker) GPS-Antenne DAB-Antenne Adapter für analoge Lenkradfernbedienung Einbaurahmen für Radio...
  • Page 19 ANSCHLUSSBESCHREIBUNG: WLAN-Antenne GPS-Antenne Funksicherung 10A DAB-Antenne oder AV-Anschlüsse für 20-poliger Radioantenne Kabelsätze(Ffür Radiostecker später belegbares Zubehör) ZUORDNUNG DES SYSTEMANSCHLUSSES Systemkabelsatz (20-poliger Stecker, schwarz) Kabel braun (BREMSE): Anschluss für Handbremssignal(Masse) Kabel rose(BACK): Anschluss für Rückwärtsgang (+12V) Kabel weiß (KEY1): Anschluss für Lenkradfernbedienung(L) Kabel weiß/schwarz(KEY2): Anschluss für Lenkfernbedienung (R) Kabel braun/schwarz(CAN-RXD): Derzeit nicht besetzt...
  • Page 20 ANSCHLUSSBESCHREIBUNG: SYSTEM-LINK-VERBINDUNG FÜR FD7000D Systemkabelsatz mit CAN-Bus-Decoder (20-poliger Stecker, schwarz) Cinch weiß (AUX-L): Audioeingang für Werks-AUX-Anschluss/links Cinch rot (AUX-R): Audioeingang für Werks-AUX Anschluss/rechts RCA gelb (KAMERA): Kameraeingang für Rückfahrkamera ab Werk Kabel Orange (AMPCON): Einschaltsignal für externe Audioverstärker (+12V) Die anderen Kabel und Anschlüsse des Systemkabelsatzes mit CAN-Bus Decoder werden nicht benötigt.
  • Page 21 EINBAUTIPPS Das folgende Einbaubeispiel zeigt den Einbau eines BergGPS FD7000D in ein Fiat Ducato IV Modell. Aufgrund der vielen unterschiedlichen Ausstattungsvarianten der Ducato / Boxer / Jumper Plattform können die abgebildeten Anbaubedingungen von Ihrem Fahrzeug abweichen. Entfernen Sie das originale Radio / Navi * Ziehen Sie dann den Kabelstecker aus dem Entfernen Sie zuerst das originale Radio- Originalgerät...
  • Page 22 EINBAUTIPPS Anleitung zur Konfirmation Verwenden Sie dazu eine geeignete Es gibt zwei Riegel im Radioschacht, die Trennmaschine oder Säge. Sie entfernen müssen. Fixieren Sie zuerst den mitgelieferten Befestigen Sie dann den Montagerahmen Einbaurahmen mit Schrauben unten im oben mit Schrauben. Radioschacht.
  • Page 23 EINBAUTIPPS USB-Anschluss Öffnen Sie dann das Ablagefach über dem Entfernen Sie die Auskleidung aus dem Handschuhfach und lösen Sie die Ablagefach. Schrauben an der Innenverkleidung. Fädeln Sie nun den Stecker durch die Bohren Sie ein ausreichend großes Loch gebohrte Öffnung. Stellen Sie die Wanne (ca.
  • Page 24 EINBAUTIPPS Externes Mikrofon Um das externe Mikrofon zu bewegen, Lösen Sie die beiden Schrauben auf der müssen Sie die obere Abdeckung der linken und rechten Seite des Tachometers Tachoanzeige entfernen. und ziehen Sie dann die Abdeckung vorsichtig von hinten nach oben ab. Verlegen Sie die Anschlussleitungen des Lösen Sie die Schrauben der externen Mikrofons von der Radiobuchse...
  • Page 25 EINBAUTIPPS GPS-Antenne Beim Einbau der GPS-Antenne in das Fahrzeug wird die GPS-Genauigkeit durch die Einbaulage und die Form der Fahrzeugkarosserie bestimmt. Bei metallisierten Fenstern ist kein Empfang möglich. Die Genauigkeit ist normalerweise etwas geringer, wenn die GPS-Antenne im Fahrzeug installiert ist. Bei schlechtem GPS-Empfang können Sie die GPS-Antenne auch auf dem Armaturenbrett unter der Windschutzscheibe...
  • Page 26 EINBAUTIPPS Verknüpfung Nachdem Sie alle Antennen und Verbinden Sie dann alle Verbindungen mit Komponenten im Fahrzeug verbaut haben, dem BergGPS FD-7000D. achten Sie darauf, dass deren Steckverbindungen gut zugänglich sind und eine ausreichende Länge im Radioschacht haben. Führen Sie dann einen Funktionstest durch.
  • Page 27 TECHNISCHE DATEN / ART DES FUNKSYSTEMS Funktion Bandinformationen Frequenzbereich max. Strahlungsleistung – GLONASS 1.575MHz/1.602MHz – AM-Radio Mittelwellenband 520-1.700Hz – FM-Radio Band II 87,5-108MHz – DAB-Radio Band III (5A–13F) 174,9–239,2 MHz Bluetooth Version5.0 2.400MHz-2.484MHz 30,0 dBm Wi-Fi / WLAN IEEE802.11b/g/n 2.400MHz 16,0 dBm 5.000 MHz 13,0 dBm...

  • Page 28: Important Instructions

    Installation guide English IMPORTANT INSTRUCTIONS This manual is an assembly aid for the professional installation of the device. Please note the following information before installation: • Handle all parts of the device and the parts of your vehicle with care. •...

  • Page 29: Compatibility Notes

    BERG GPS FD-7000D. After removing the original radio, for example, the on-board electronics generate an error message and the counter reading starts to flash.

  • Page 30: Scope Of Supply

    SCOPE OF SUPPLY ARTICLE IMAGE NUMBER Main unit System cable set with ISO connection System cable set with CAN bus decoder AV cable set 1 with audio and video connections and reversing camera (14-pin connector) USB Port 1 (4-pin plug) USB Port 2 (8-pin plug)
  • Page 31 SCOPE OF SUPPLY ARTICLE IMAGE NUMBER Radio Antenna Gradient cable AV cable set 2 with power, audio and video connections, additional camera connection (8-pin plug) External microphone (6 pin connector) GPS Antenna DAB Antenna Adapter for analogue steering wheel remote control Mounting frame for radio...

  • Page 32: Connection Description

    CONNECTION DESCRIPTION: Wifi Antenna GPS Antenna Radio fuse 10A DAB Antenna AV connections 20-pin radio plug Radio Antenna for cable sets(Ffor later assignable accessories) ASSIGNMENT OF THE SYSTEM CONNECTION System cable set (20-pin plug, black) Cable brown(BRAKE): Connection for handbrake signal (Earth) Kabelrose (BACK): Connection for reverse gear (+12V)Wire White(KEY1):...
  • Page 33 CONNECTION DESCRIPTION: SYSTEM LINK CONNECTION FOR FD7000D System cable set with CAN bus decoder (20-pin plug, black) RCA white (AUX-L): Audio input for factory AUX connection/left RCA red (AUX-R): Audio input for factory AUX connection/right RCA yellow(CAMERA): Camera input for reversing camera in the factory Cable Orange(AMPCON): Switch-on signal for external audio amplifiers (+12V) The other cables and connections of the system cable set with CAN bus decoder are...

  • Page 34: Installation Tips

    INSTALLATION TIPS The following installation example shows the installation of a BergGPS FD7000D in a Fiat Ducato IV model. Due to the many different equipment variants of the Ducato / Boxer / Jumper platform, the mounting conditions shown may differ from your vehicle. Remove the original radio / navigation * First remove the original radio/navigation Then pull the cable plug out of the original...
  • Page 35 INSTALLATION TIPS Confirmation instruction Use a suitable cutting machine or saw for There are two bars in the radio slot that this. you need to remove. Then secure the mounting frame to the top First fix the supplied mounting frame with with screws.
  • Page 36 INSTALLATION TIPS USB port Remove the liner from the storage Then open the storage compartment above compartment. the glove compartment and loosen the screws on the inner fairing. Drill a sufficiently large hole (approx. 19 mm Now thread the connector through the drilled diameter recommended) in the left side wall hole.
  • Page 37 INSTALLATION TIPS External microphone Loosen the two screws on the left and right To move the external microphone, you must sides of the speedometer, then gently pull remove the top cover of the speedometer the cover upwards from the back. display.
  • Page 38 INSTALLATION TIPS GPS Antenna When installing the GPS antenna in the vehicle, the GPS accuracy is determined by the installation position and the shape of the vehicle body. Reception is not possible if the window is metallised. Accuracy is usually slightly lower when the GPS antenna is installed in the vehicle.
  • Page 39 Once you have installed all the antennas Then connect all connections to the and components in the vehicle, make sure BergGPS FD-7000D. their connectors are easily accessible and have sufficient length in the radio slot. Then perform a function test. It is best to test After the successful function test, assemble some basic functions of the radio.
  • Page 40 TECHNICAL DATA / TYPE OF RADIO SYSTEM Position Band Information Frequency range max. radiated power – GLONASS 1,575MHz/1,602MHz – AM Radio medium wave band 520-1,700 Hz – FM Radio Band II 87.5-108MHz – DAB Radio Band III (5A–13F) 174.9-239.2MHz bluetooth Version5.0 2,400MHz-2,484MHz 30.0dBm...

  • Page 41: Instructions Importantes

    Manuel d'installation Français INSTRUCTIONS IMPORTANTES Ce manuel est une aide au montage pour l'installation professionnelle de l'appareil. Veuillez noter les informations suivantes avant l'installation : • Manipulez toutes les pièces de l'appareil et les pièces de votre véhicule avec soin. •...
  • Page 42 GPS de montagne FD-7000D. Après avoir retiré la radio d'origine, par exemple, l'électronique embarquée génère un message d'erreur et la lecture du compteur commence à...
  • Page 43 PORTÉE DE LA FOURNITURE ARTICLE IMAGE NUMÉRO unité principale Jeu de câbles système avec connexion ISO Jeu de câbles système avec décodeur bus CAN Jeu de câbles AV 1 avec connexions audio et vidéo et caméra de recul (connecteur 14 broches) Port USB 1 (prise 4 broches)
  • Page 44 PORTÉE DE LA FOURNITURE ARTICLE IMAGE NUMÉRO Antenne radio Câble dégradé Jeu de câbles AV avec connexions secteur, audio et vidéo, connexion caméra supplémentaire (fiche 8 broches) Micro externe (connecteur 6 broches) Antenne GPS Antenne DAB Adaptateur pour télécommande au volant analogique Cadre de montage pour radio...
  • Page 45 DESCRIPTION DE LA CONNEXION : Antenne Wi-Fi Antenne GPS Fusible radio 10A Antenne DAB ou alors Connexions AV Prise radio 20 Antenne radio pour jeux de broches câbles(Fpour les accessoires pouvant être attribués ultérieurement) AFFECTATION DE LA CONNEXION DU SYSTÈME Jeu de câbles système (fiche 20 pôles, noir) Câble marron (FREIN): Connexion pour le signal de frein à...

  • Page 46: Note Importante

    NOTE IMPORTANTE: Le signal du frein à main doit être connecté au câble de frein et doit être mis à la terre lorsque le frein à main est serré. Conformément aux réglementations légales, l'appareil ne peut afficher un signal vidéo sur l'écran principal que lorsque le frein de stationnement est serré.
  • Page 47 DESCRIPTION DE LA CONNEXION : CONNEXION SYSTEM LINK POUR FD7000D Jeu de câbles système avec décodeur de bus CAN (fiche 20 broches, noire) RCA blanc (AUX-L) : Entrée audio pour connexion AUX d'usine/gauche RCA rouge (AUX-R) : Entrée audio pour connexion AUX d'usine/droite RCAJaune(CAMERA): Entrée caméra pour caméra de recul en usine Câble Orange (AMPCON) :...

  • Page 48: Conseils D'installation

    CONSEILS D'INSTALLATION L'exemple d'installation suivant montre l'installation d'un BergGPS FD7000D dans un modèle Fiat Ducato IV. En raison des nombreuses variantes d'équipement de la plate-forme Ducato / Boxer / Jumper, les conditions de montage présentées peuvent différer de votre véhicule. Retirer l'autoradio/navigation d'origine* Retirez d'abord l'appareil de Retirez ensuite la fiche du câble de l'appareil...
  • Page 49 CONSEILS D'INSTALLATION Instruction de confirmation Utilisez pour cela une machine à découper Il y a deux barres dans la fente radio que ou une scie appropriée. vous devez retirer. Fixez ensuite le cadre de montage sur le Fixez d'abord le cadre de montage fourni dessus avec des vis.
  • Page 50 CONSEILS D'INSTALLATION port USB Ouvrez ensuite le vide-poches au-dessus Retirez la doublure du compartiment de de la boîte à gants et desserrez les vis du rangement. carénage intérieur. Enfilez maintenant le connecteur à travers Percez un trou suffisamment grand (environ l'ouverture percée.
  • Page 51 CONSEILS D'INSTALLATION Micro externe Pour déplacer le microphone externe, vous Desserrez les deux vis sur les côtés gauche devez retirer le capot supérieur de et droit du compteur de vitesse, puis tirez l'affichage du compteur de vitesse. doucement le couvercle vers le haut depuis l'arrière.
  • Page 52 CONSEILS D'INSTALLATION Antenne GPS Lors de l'installation de l'antenne GPS dans le véhicule, la précision du GPS est déterminée par la position d'installation et la forme de la carrosserie du véhicule. La réception n'est pas possible si la fenêtre est métallisée.
  • Page 53 CONSEILS D'INSTALLATION Lien Connectez ensuite toutes les connexions au Une fois que vous avez installé toutes les BergGPS FD-7000D. antennes et composants dans le véhicule, assurez-vous que leurs connecteurs sont facilement accessibles et ont une longueur suffisante dans la fente radio.
  • Page 54 INFORMATION TECHNIQUES / TYPE DE SYSTÈME RADIO Positionner Informations sur la bande Gamme de fréquences puissance rayonnée max. – GLONASS 1 575 MHz/1 602 MHz – Radio AM bande onde moyenne 520-1 700 Hz – Radio FM Bande II 87.5-108MHz –...
  • Page 56 © Alle rechten voorbehouden. Technische wijzigingen en fouten voorbehouden.
