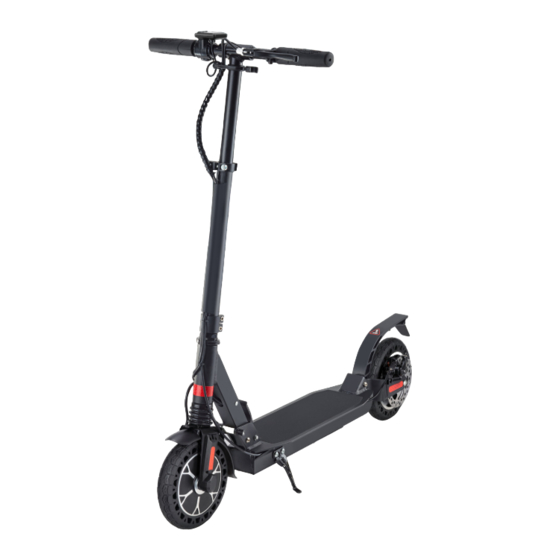

FREEV EVS 211 User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
User Manual
EVS 211
ELECTRIC SCOOTER

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EVS 211 and is the answer not in the manual?

Questions and answers

Related Manuals for FREEV EVS 211

Summary of Contents for FREEV EVS 211

  • Page 1 User Manual EVS 211 ELECTRIC SCOOTER...

  • Page 3: Table Of Contents

    Table of Content / Innehållsförteckning / Innholdsfortegnelse English Svenska Safety Instructions Säkerhetsinstruktioner 16-19 Overview Överblick Operation 9-11 Användning 21-23 Troubleshooting Felsökning Specifications Specifikationer Other Övrigt Norsk Sikkerhetsinstruksjoner 28-31 Oversik Bruk 33-35 Feilsøking Specifikationer Annet...

  • Page 4: Safety Instructions

    Safety instructions Warning: Read the manual and safety instructions Æ To reduce the risk of electric shock, do not carefully before you start riding the product. Æ remove cover. No user serviceable parts inside. Check for damage and loose parts before use. Æ...
  • Page 5 Safety instructions Weight and height limit: Do not charge below 0°C, and before charge, it Æ Max. load: 80 kg should be recovery at room temperature for at Æ least 12 hours. Do not charge the battery continue over 24 Æ...
  • Page 6 Safety instructions Driving: Use sports clothes when riding the product, it ´ Do not under any circumstances to use the helps you handle steering and falling better. ´ product if you are likely to lose control, collide, Do not carry one or more people on the product ´...
  • Page 7 Safety instructions engage in any other activities. Don’t drive in rain or on wet Do not push the driver to gain extra speed. Æ surfaces. Do not drive the product in dim light or dark Æ Don’t drive on gravel road or in a places to avoid an accident.

  • Page 8: Overview

    Overview Electric scooter: Handle Supported pole Pole lock Folding button Folding lock Charging port Kick stand Front wheel Back wheel Back reflector Foot brake Rear brake Power/Mode button Up button Down button Dash board Accelerator English...

  • Page 9: Operation

    Operation Before first use: Read all the points in the paragraph ’Safety instructions’. Unfold the product: ´ a) Press the folding lock. ´ b) Lift up the supported pole, step on the foot plate in the same time till hear a click-sound, which show the E-scooter is unfolded totally.
  • Page 10 Operation Steer the E-scooter: Folding the E-scooter Long press the Power/Mode button for 3 seconds to active or Make sure that the electric scooter is turned off, open turn off the machine. the folding lock. Click the Power/Mode button to swich battery mode and time Slight push the support pole.
  • Page 11 Operation Maintenance and storage: Wipe the exterior with a damp sponge. ´ Note: Do not use any abrasive cleaning or scouring products. This may damage the surfaces. Wipe the wheels with a damp sponge to remove any dirt. Store the electric scooter where it is not exposed to moisture, dust, direct sunlight, extremely high or low temperatures.

  • Page 12: Troubleshooting

    Troubleshooting Problem Cause Solution The E-Scooter is smelling The battery is damaged or overheated. Do not touch the battery. Bring the scooter to a service burned or is very hot. centre. The battery is leaking. The battery is damaged or overheated. Do not touch the battery or the leakage.

  • Page 13: Specifications

    Specifications Product name EVS 211 Power 230 W Battery type Lithium battery Battery voltage 36 V Battery capacity 5 Ah Battery charging time 5-6 hours Maximum distance Up to 12 km Maximum speed Up to 20 km/h Maximum climbing angle 15°...

  • Page 14: Other

    Other Copyright: Statement: This manual is the copyright of CI no 556520-4137. No part This manual does not provide any warranty or related of this manual may be revised, copied or transmitted in any declarations. All information in this manual including the way without written permission from CI no 556520-4137.

  • Page 15: Doc

    DoC is issued under our sole responsibility and belongs to the following product: Product name: Electric scooter Model: EVS 211 (Supplier’s model: CHIC-S11) The object of the declaration described above is in conformity with the the essential requirements of Machinery Directive 2006/42/EC The following harmonized standards and technical specifications have been applied:...
  • Page 16 Säkerhetsinstruktioner Varning: säkerhetsinstruktionerna noggrant innan du För att förhindra risk för elchock, öppna aldrig börjar använda produkten. ´ höljet. Det finns inga delar inuti som användaren Kontrollera att produkten inte är skadad innan ´ själv kan laga. Överlåt all service till kvalificerad du börjar använda den.
  • Page 17 Säkerhetsinstruktioner Vikt- och längdgräns: med en torr trasa före användning. Max. vikt: 80 kg Ladda inte under 0°C, och före laddning ska ´ Æ batteriet återhämta sig vid rumstemperatur i minst 12 timmar. Batteri och laddning: Ladda inte batteriet kontinuerligt i mer än 24 Æ...
  • Page 18 Säkerhetsinstruktioner Håll god uppsikt på omgivningen under körning. Körning: Använd aldrig produkten om du riskerar att Använd rörliga sportkläder vid körning av ´ ´ tappa kontrollen, krocka, falla eller orsaka produkten för att manövrera och hantera fall annan skada. Kontrollera att produkten fungerar bättre.
  • Page 19 Säkerhetsinstruktioner Så som att tala i telefon, lyssna på musik eller Kör inte produkten i regn eller på våt hålla på med andra aktiviteter. vägbana. Låt inte någon trycka föraren framåt för extra fart. ´ Kör inte produkten på grusväg eller i Kör inte produkten i lågt belysa eller mörka ´...
  • Page 20 Överblick Elscooter: Handtag Stödstång Stånglås Vikknapp Viklås Laddningsport Sparkställ Framhjul Bakhjul Bakreflex Fotbroms Broms Ström-/lägesknapp Upp-knapp Ned-knapp Instrumentbräda Gasreglage Svenska...
  • Page 21 Användning Före första användningen: Läs alla punkter i avsnittet ”Säkerhetsinstruktioner”. Fäll upp produkten: ´ a) Tryck in hopfällningslåset. ´ b) Lyft upp stödstolpen och trampa på fotplattan samtidigt tills du hör ett klickljud som anger att e-skotern är helt uppfälld. ´...
  • Page 22 Användning Styra elscootern: Vika elscootern: Långt tryck på Ström-/lägesknappen i 3 sekunder för att aktivera Se till att den elektriska skotern är avstängd och öppna viklåset. eller stänga av maskinen. Tryck lätt på stödstången. Klicka på Ström-/lägesknappen för att växla batteriläge och Tryck ned vikknappen.
  • Page 23 Användning Underhåll: Torka av utsidan med en fuktig trasa. Anmärkning: Använd inga starka rengöringsmedel eller skursvampar för att rengöra elscootern. Detta kan skada ytorna. Torka av hjulen med en fuktig trasa för att torka bort smuts. Förvara elscootern i en miljö där den inte utsätts för fukt, damm, direkt solljus, extremt höga eller låga temperaturer.
  • Page 24 Felsökning Problem Orsak Lösning Elscootern luktar bränt Batteriet kan vara skadat eller överhettat. Rör inte batteriet. Ta Elscootern till en serviceverkstad. eller är väldigt varm. Batteriet läcker. Batteriet kan vara skadat eller överhettat. Rör inte batteriet eller läckan. Ta Elscootern till en serviceverkstad.
  • Page 25 Specifikationer Produktnamn EVS 211 Strömförsörjning 230 W Batterisort Lithium-batteri Batteri voltantal 36 V Batterikapacitet 5 Ah Batteri laddningstid 5-6 timmar Maximum avstånd upp till 12 km Maximum hastighet upp till 20 km/h Maximal klättringsvinkel 15° Maximum vikt 80 kg Hjulstorlek 8”...
  • Page 26 Övrigt Upphovsrätt: Meddelande: Org.nr 556520-4137 äger upphovsrätten till den här Den här handboken innehåller inga garantier eller andra handboken. Inga delar av handboken får ändras, kopieras typer av utfästelser. All information i handboken, inklusive eller överföras utan skriftligt tillstånd från org. nr 556520- tekniska data, bilder och texter, är endast exempel och 4137.
  • Page 27 Förklaring att DoC är utfärdat på eget ansvar och tillhör följande produkt: Produktnamn: Elscooter Modell: EVS 211 (Leverantörs modell: CHIC-S11) Syftet med deklarationen som beskrivs ovan överensstämmer med de väsentliga kraven i Machinery Directive 2006/42/EC Följande harmoniserade standarder och tekniska specifikationer har tillämpats:...

  • Page 28: Sikkerhetsinstruksjoner

    Sikkerhetsinstruksjoner Advarsel: Ikke skyv noen gjenstander inn i åpninger, ellers Æ Hvis du vil redusere faren for elektrisk støt, må kan det oppstå skade på utstyret. Æ du ikke fjerne dekselet. Innvendig finnes ingen Les håndboken og sikkerhetsinstruksjonene Æ deler som skal vedlikeholdes av brukeren. nøye før du begynner å...
  • Page 29 Sikkerhetsinstruksjoner Vekt- og høydegrense: en tørr klut før bruk. Maks. belastning: 80 kg Ikke lad under 0 ° C, og før lading skal den Æ Æ holdes ved romtemperatur i minst 12 timer. Ikke lad batteriet mer enn 24 timer. Æ...
  • Page 30 Sikkerhetsinstruksjoner Kjøring: Bruk sportsklær når du kjører produkt. Det Æ Under ingen omstendigheter må du bruke hjelper deg med å håndtere styringen bedre, og Æ produkt hvis det er fare for at du mister demper eventuelle fall. kontrollen, kolliderer, faller eller forårsaker annen Ikke frakt én eller flere personer på...
  • Page 31 Sikkerhetsinstruksjoner besvar telefonen, lytt på musikk eller hold på Ikke kjør produkt i regn eller på våte med andre aktiviteter. veier. Ikke trykk på drivenheten for å oppnå ekstra Æ Ikke kjør produkt på grusveier eller i hastighet. høye hastigheter i lange perioder. Gjør alt for å...

  • Page 32: Oversik

    Användning Elscooter: 1. Håndtak 2. Støttet stang 3. Stang lås 4. Folde knapp 5. Klapp lås 6. Lade port 7. Sparkestativ 8. Fremhjul 9. Bakhjulet 10. Bakreflektor 11. Fotbrems 12. Brems 13. Av / på-knapp 14. Opp knappen 15. Ned knapp 16.
  • Page 33 Användning Før første gangs bruk: Les alle punktene i avsnittet Sikkerhetsinstruksjoner. Brett ut produktet: ´ a) Trykk på foldelåsen. ´ b) Løft opp den støttede stolpen, tråkk på fotplaten samtidig til du hører en klikkelyd, som viser at E-scooteren er helt utfoldet. ´...
  • Page 34 Användning Styring av Elscooter: Folde sammen Elscooter: Trykk lenge på Av / på-knappen i 3 sekunder for å aktivere eller Forsikre deg om at den elektriske scooteren er slått av. Åpne slå av maskinen. klapp låsen. Klikk på Av / på-knappen for å bytte batteri modus og tids Skyv støtte stangen lett.
  • Page 35 Användning Vedlikehold: Tørk av utvendig med en fuktet svamp. Merk: Ikke bruk rengjørings- eller skuremidler som inneholder slipestoffer, ellers kan overflatene ta skade. Tørk av hjulene med en fuktet svamp for å fjerne smuss. Oppbevar Elscooter i omgivelser der den ikke utsettes for fuktighet, støv, direkte sollys eller ekstremt høye eller lave temperaturer.

  • Page 36: Feilsøking

    Feilsøking Problem Årsak Løsning Elscooter lukter brent Batteriet er skadet eller overopphetet. Unngå å berøre batteriet. Ta med Elscooter til et eller er veldig varm. servicesenter. Batteriet lekker. Batteriet er skadet eller overopphetet. Unngå å berøre batteriet eller lekkasjen. Ta med Elscooter til et servicesenter.

  • Page 37: Specifikationer

    Spesifikasjoner Produktnavn EVS 211 Strøm 230 W Batteritype Litiumbatteri Batterispenning 36 V Batterikapasitet 5 Ah Batteriladetid 5-6 timmar Maksimumsavstand opp til å 12 km Maksimumshastighet opp til å 20 km/h Maksimumklatrevinkel 15° Maksimumsvekt 80 kg Hjulstørrelse 8” Oppbevaringstemperatur -0 - 40°C Følger med pakken...

  • Page 38: Annet

    Annet Copyright: Erklæring: Opphavsretten til denne håndboken eies av CI-nr. no Denne håndboken gir ikke noen garanti eller uttalelse i 556520-4137. Ingen del av håndboken kan revideres, forbindelse med dette. All informasjon i denne håndboken, kopieres eller overføres på noen som helst måte uten skriftlig inkludert produktets spesifikasjoner, bilder og literatur er bare godkjennelsen fra CI-nr.

  • Page 39: Doc

    Erklære at DoC er utstedt på eget ansvar og tilhører følgende produkt: Produktnavn: Elscooter Modell: EVS 211 (Leverandørens modell: CHIC-S11) Formålet med erklæringen beskrevet ovenfor er i samsvar med de grunnleggende kravene til Machinery Directive 2006/42/EC De følgende harmoniserte standarder og tekniske spesifikasjoner er benyttet:...
  • Page 40 Företagsgatan 69 504 64 Borås Sweden...
