User Manual

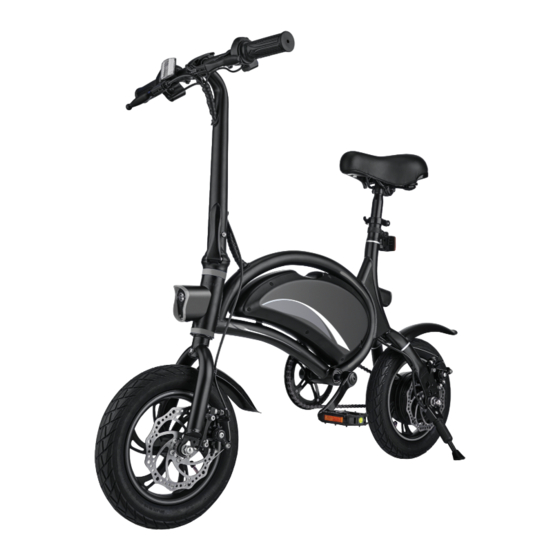

EVB 510 | ELECTRIC BIKE

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EVB 510 and is the answer not in the manual?

Questions and answers

Related Manuals for FREEV EVB 510

Summary of Contents for FREEV EVB 510

  • Page 1 User Manual EVB 510 | ELECTRIC BIKE...

  • Page 3: Table Of Contents

    Table of Content / Innehållsförteckning / Innholdsfortegnelse English Svenska Safety Instructions Säkerhetsinstruktioner 16-19 Overview Överblick Operation 9-10 Användning 21-22 Troubleshooting Felsökning Specifications Specifikationer Other Övrigt Norsk Sikkerhetsinstruksjoner 28-31 Oversik Bruk 33-34 Feilsøking Specifikationer Annet...

  • Page 4: Safety Instructions

    Safety instructions Warning: Read the manual and safety instructions Æ To reduce the risk of electric shock, do not carefully before you start riding the product. Æ remove cover. No user serviceable parts inside. Check for damage and loose parts before use. Æ...
  • Page 5 Safety instructions Weight and height limit: The longest distance depends on: Max. load: 100 kg Terrain: Riding on a smooth, flat ground Æ Æ increases the total range. Weight: The weight of the driver affects the Æ Battery and charging: distance.
  • Page 6 Safety instructions Driving: Ensure you keep a good view of the ´ Do not under any circumstances use the the surroundings. ´ product if you are likely to lose control, collide, Suggest se sports clothes when riding the ´ fall or cause any other harm. Ensure that the product, it helps you handle steering and falling product is in good condition before you use it.
  • Page 7 Safety instructions engage in any other activities. Don’t drive in rain or on wet Do not push the driver to gain extra speed. Æ surfaces. Do not drive the product in dim light or dark Æ Don’t drive on gravel road or in a places to avoid an accident.

  • Page 8: Overview

    Overview Bike: 15 20 1. Throttle 2. Dash board 3. Power button 4. Horn 5. Brake 6. Supported pole 7. Pole lock 8. Head light 9. Front wheel 10. Back wheel 11. Cruise button 12. Seat 13. Back light 14. Kick stand 15.

  • Page 9: Operation

    Operation Before first use: Steer the bike: 1. Read all the points in the paragraph ’Safety instructions’. 1. Push forward the power button to turn on the bike. 2. Lift up the supported pole and push the pole lock The dash board lights up and indicate the amount of upwards.
  • Page 10 Operation Battery indicator: Folding the bike ´ Make sure that the bike is turned off, open the pole lock, Indicate 4 steps The battery level is good. push down the support pole until hear the clack when the Indicate 3 steps The battery level is at 71% - 85%.

  • Page 11: Troubleshooting

    Troubleshooting Problem Cause Solution The bike is smelling The battery is damaged or overheated. Do not touch the battery. Bring the bike to a burned or is very hot. service centre. The battery is leaking. The battery is damaged or overheated. Do not touch the battery or the leakage.

  • Page 12: Specifications

    Specifications Product name EVB 510 Power of motor 350 W Battery type Lithium battery Battery voltage 36 V Battery capacity 6 Ah Battery charging time 3-4 hours Maximum distance Up to 25 km Maximum speed Up to 25 km/h Maximum climb angle 7°...

  • Page 13: Other

    Other Copyright: Statement: This manual is the copyright of CI no 556520-4137. No part This manual does not provide any warranty or related of this manual may be revised, copied or transmitted in any declarations. All information in this manual including the way without written permission from CI no 556520-4137.

  • Page 14: Doc

    DoC is issued under our sole responsibility and belongs to the following product: Product name: Electric bike Model: EVB 510 (Supplier’s model: B3) The object of the declaration described above is in conformity with the the essential requirements of Machinery Directive 2006/42/EC The following harmonized standards and technical specifications have been applied:...
  • Page 16 Säkerhetsinstruktioner Varning: säkerhetsinstruktionerna noggrant innan du För att förhindra risk för elchock, öppna aldrig börjar använda produkten. ´ höljet. Det finns inga delar inuti som användaren Kontrollera att produkten inte är skadad innan ´ själv kan laga. Överlåt all service till kvalificerad du börjar använda den.
  • Page 17 Säkerhetsinstruktioner Vikt- och längdgräns: Längsta körsträcka beror på: Max. vikt: 100 kg Terräng: Att köra på en plan och slät yta ökar ´ ´ körsträckan. Vikt: Vikten av föraren påverkar körsträckan. ´ Batteri och laddning: Omgivningens temperatur: Användande och ´ Anslut strömadaptern till produkten innan den ´...
  • Page 18 Säkerhetsinstruktioner Körning: Håll god uppsikt på omgivningen under körning. Använd aldrig produkten om du riskerar att Använd rörliga sportkläder vid körning av ´ ´ tappa kontrollen, krocka, falla eller orsaka produkten för att manövrera och hantera fall annan skada. Kontrollera att produkten fungerar bättre.
  • Page 19 Säkerhetsinstruktioner Så som att tala i telefon, lyssna på musik eller Kör inte produkten i regn eller på våt hålla på med andra aktiviteter. vägbana. Låt inte någon trycka föraren framåt för extra fart. ´ Kör inte produkten på grusväg eller i Kör inte produkten i lågt belysa eller mörka ´...
  • Page 20 Överblick Elcykeln: 15 20 1. Gashandtag 2. Instrumentbräda 3. Strömknapp 4. Tuta 5. Broms 6. Stödstång 7. Stånglås 8. Strålkastare 9. Framhjul 10. Bakhjul 11. Knappen farthållare 12. Säte 13. Baklampa 14. Stöd 15. Handtagslås 16. Pedal 17. Kedjehjul 18. Kedja 19.
  • Page 21 Användning Före första användningen: Styra Elcykeln: 1. Läs alla punkter i avsnittet ”Säkerhetsinstruktioner”. 1. Tryck strömknappen framåt för att slå på elcykeln. 2. Lyft upp stolpen och tryck spärren på stolpen uppåt. Instrumentpanelen tänds och visar mängden elektricitet; 3. Montera sadeln i hålet och lås den. tryck strömknappen bakåt för att stänga av ecykeln.
  • Page 22 Användning Batteriindikator: Fälla ihop Ecykeln: ´ Se till att ecykeln är avstängd, öppna stånglåset, tryck 4 lampor lyser Batterinivån är bra. ned basstången tills ett klick hörs när stången är i ett 3 lampor lyser Batterinivån är över 75 %. begränsat läge.
  • Page 23 Felsökning Problem Orsak Lösning Ecykeln luktar bränt Batteriet kan vara skadat eller överhettat. Rör inte batteriet. Ta ecykeln till en serviceverkstad. eller är väldigt varm. Batteriet läcker. Batteriet kan vara skadat eller överhettat. Rör inte batteriet eller läckan. Ta ecykeln till en serviceverkstad.
  • Page 24 Specifikationer Produktnamn EVB 510 Strömförsörjning 350 W Batterisort Lithium-batteri Batteri voltantal 36 V Batterikapacitet 6 Ah Batteri laddningstid 3-4 timmar Maximum avstånd Upp till 25 km Maximum hastighet Upp till 25 km/h Maximal klättringsvinkel 7° Maximum vikt 100 kg Minimum vikt...
  • Page 25 Övrigt Upphovsrätt: Meddelande: Org.nr 556520-4137 äger upphovsrätten till den här Den här handboken innehåller inga garantier eller andra handboken. Inga delar av handboken får ändras, kopieras typer av utfästelser. All information i handboken, inklusive eller överföras utan skriftligt tillstånd från org. nr 556520- tekniska data, bilder och texter, är endast exempel och 4137.
  • Page 26 Förklaring att DoC är utfärdat på eget ansvar och tillhör följande produkt: Produktnamn: Ecykeln Modell: EVB 510 (Leverantörs modell: B3) Syftet med deklarationen som beskrivs ovan överensstämmer med de väsentliga kraven i Machinery Directive 2006/42/EC Följande harmoniserade standarder och tekniska specifikationer har tillämpats:...

  • Page 28: Sikkerhetsinstruksjoner

    Sikkerhetsinstruksjoner Advarsel: Ikke skyv noen gjenstander inn i åpninger, ellers Æ Hvis du vil redusere faren for elektrisk støt, må kan det oppstå skade på utstyret. Æ du ikke fjerne dekselet. Innvendig finnes ingen Les håndboken og sikkerhetsinstruksjonene Æ deler som skal vedlikeholdes av brukeren. nøye før du begynner å...
  • Page 29 Sikkerhetsinstruksjoner Vekt- og høydegrense: Den lengste avstanden avhenger av: Maks. belastning: 100 kg Terreng: Kjøring på en myk, flat overflate øker Æ Æ den totale rekkevidden. Vekt: Vekten av føreren påvirker avstanden. Æ Batteri og lading: Omgivelsestemperatur: Bruk eller oppbevaring Æ...
  • Page 30 Sikkerhetsinstruksjoner Kjøring: Bruk sportsklær når du kjører produkt. Det Æ Under ingen omstendigheter må du bruke hjelper deg med å håndtere styringen bedre, og Æ produkt hvis det er fare for at du mister demper eventuelle fall. kontrollen, kolliderer, faller eller forårsaker annen Ikke frakt én eller flere personer på...
  • Page 31 Sikkerhetsinstruksjoner besvar telefonen, lytt på musikk eller hold på Ikke kjør produkt i regn eller på våte med andre aktiviteter. veier. Ikke trykk på drivenheten for å oppnå ekstra Æ Ikke kjør produkt på grusveier eller i hastighet. høye hastigheter i lange perioder. Gjør alt for å...

  • Page 32: Oversik

    Användning Elcykeln: 15 20 1. Gasshåndtak 2. Dashbord 3. Av/på-knapp 4. Horn 5. Brems 6. Støttet stang 7. Stanglås 8. Hodelys 9. Forhjul 10. Bakhjul 11. Cruise-knapp 12. Sete 13. Baklys 14. Støttebein 15. Butikk lås 16. Pedal 17. Kjedehjul 18.
  • Page 33 Användning Før første gangs bruk: Styring av Elcykeln: 1. Les alle punktene i avsnittet Sikkerhetsinstruksjoner. 1. Skyv av/på-knappen forover for å slå på enheten. 2. Løft opp den støttede polen og skyv polslåsen oppover. Dashbordet lyser opp og angir mengden elektrisitet. 3.
  • Page 34 Användning Batteriindikator: Folde sammen Elcykeln: ´ Sørg for at elcykeln er slått av. Åpne stanglåsen og skyv 4 lys angis Batterinivået er bra. den nedover basestangen inntil du hører et klikk når 3 lys angis Batterinivået er over 75 %. stangen er i stengt posisjon.

  • Page 35: Feilsøking

    Feilsøking Problem Årsak Løsning Elcykeln lukter brent eller Batteriet er skadet eller overopphetet. Unngå å berøre batteriet. Ta med elcykeln til et er veldig varm. servicesenter. Batteriet lekker. Batteriet er skadet eller overopphetet. Unngå å berøre batteriet eller lekkasjen. Ta med elcykeln til et servicesenter.

  • Page 36: Specifikationer

    Spesifikasjoner Produktnavn EVB 510 Strøm 350 W Batteritype Litiumbatteri Batterispenning 36 V Batterikapasitet 6 Ah Batteriladetid 3-4 timmar Maksimumsavstand Opp til å 25 km Maksimumshastighet Opp til å 25 km/h Maksimumklatrevinkel 7° Maksimumsvekt 100 kg Minimumsvekt 30 kg Hjulstørrelse 12”...

  • Page 37: Annet

    Annet Copyright: Erklæring: Opphavsretten til denne håndboken eies av CI-nr. no Denne håndboken gir ikke noen garanti eller uttalelse i 556520-4137. Ingen del av håndboken kan revideres, forbindelse med dette. All informasjon i denne håndboken, kopieres eller overføres på noen som helst måte uten skriftlig inkludert produktets spesifikasjoner, bilder og literatur er bare godkjennelsen fra CI-nr.

  • Page 38: Doc

    Erklære at DoC er utstedt på eget ansvar og tilhører følgende produkt: Produktnavn: Elcykeln Modell: EVB 510 (Leverandørens modell: B3) Formålet med erklæringen beskrevet ovenfor er i samsvar med de grunnleggende kravene til Machinery Directive 2006/42/EC De følgende harmoniserte standarder og tekniske spesifikasjoner er benyttet:...
  • Page 40 Företagsgatan 69 504 64 Borås Sweden...
