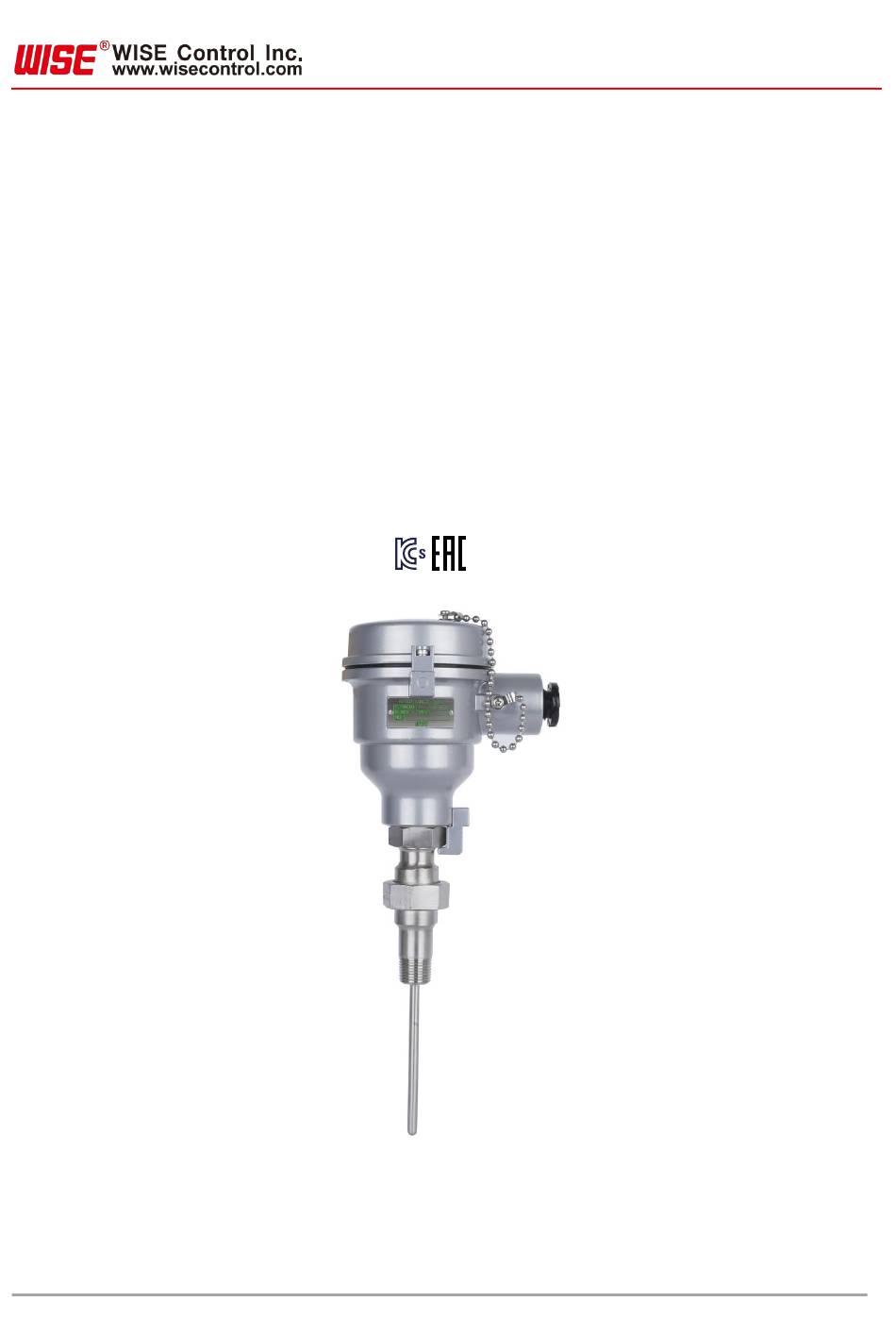

- Page 1 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com Explosion proof thermocouple & RTD RS series R920 series C-QIM-2731-T26_EN_Rev.1...
-
Page 2: Table Of Contents
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com Contents 1. General items ........................2 1.1 Introduction ......................... 2 1.2 Application .......................... 2 1.3 Warranty ..........................2 2. Warning ..........................3 3. Main specs .......................... 4 3.1 Explosion-proof ........................4 3.2 Protection grade ......................... 4 3.3 Temperature sensor types .................... -
Page 3: General Items
The design prevents leakage of fluid from inside the pipe when a malfunctioning sensor is being replaced. The user is responsible for selecting the appropriate thermowell for the process at hand. WISE Control Inc. may provide advice when selecting products, but will not be held liable for mis- selection of product. -
Page 4: Warning
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 2. Warning Guide on handling for safe use For the safe and correct use of the product, make sure to read the handling guide carefully before use. Handling errors can cause device malfunctions, and it can lead to injury, accidents, etc. Warning For the safety, only a worker with professional skills in electronics and electrical construction is allowed to install the product... -
Page 5: Main Specs
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 3. Main specs 3.1 Explosion-proof Model: R920 (RS series) Explosion-proofing grade: Ex d IIC T6 Ex tD A21 T85℃ Explosion-proofing technology: IEC 60079-0, IEC 60079-1, IEC 61241-0, IEC 61241-1 3.2 Protection grade ... - Page 6 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 1) Thermocouple (TC): Class 1,2,3(IEC/EN 60584-2) or Standard / Special(ASTM E230, ANSI MC 96.1) Type Class Temperature range Maximum deviation -200 ~ 0 ℃ The greater of ±2.2 ℃ or ±2% Standard 0 ~ 1260 ℃ The greater of ±2.2 ℃...
-
Page 7: Design
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 4. Design 4.1 Structure 4.1.1 Spring loaded type In the spring-loaded type, a spring is installed inside the head, and the load from the spring allows the sensor to maintain maximum contact. Detection response time is faster compared to the basic type. Spring-loaded type sensors are not sealed to allow for movement of the detector unit, and are typically installed together with a thermowell appropriate to the use environment. -
Page 8: Detector Unit And Process Connection Unit Material
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 4.3 Detector unit and process connection unit material Metal Usage Max. temperature temperature Material Characteristic (℃) (℃) Typically used in thermowells to protect against heat and 304SS 1000 corrosion. Direct use in sulfurous environments or reducing flame is not recommended. -
Page 9: Relationship Between Process Connection Unit Length And Head Temperature Increase
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 4.5 Relationship between process connection unit length and head temperature increase T: Operating temperature) Process extension length: Distance between thermowell or process line to * The process extension length of units installed in explosion proof areas must be sufficient to keep the temperature increase at less than 20°C ※... -
Page 10: Installation Guide
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 5. Installation guide 5.1 Pre-installation checks and precautions Beware of disconnection of the lead wire during storage and transport. Check for disconnection using a tester prior to installation of the product. Use a Megger (Megohmmeter) to measure and confirm that insulation resistance is within normal range prior to installation of the product. - Page 11 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com Additional load and vibration from other elements of the plant can impact the operation of sensor components. Load from installation in areas with vibration may damage the operation of the sensor element. The end user must ensure that the instrumental has been appropriately installed so that the allowed limits are not exceeded.
-
Page 12: Wiring
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 6. Wiring 6.1 Extension & compensation wire This type of cable used for temperature measurement. A wire of the same material (extension) as the thermocouple(TC) or a material having thermoelectric power characteristics as the thermocouple(TC) is extended to the terminal of the instrument. -
Page 13: Precaution For Wiring
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com The external covering material must be selected appropriately for the installation environment. If there are outdoor wiring sections, do not use glass sheathing. Humidity may reduce insulation resistance and cause measuring errors. Cables shall be protected from damage such as breakage or cutting by the surrounding environment. -
Page 14: Terminal Block Wiring
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 6.3 Terminal block wiring 6.3.1 Thermocouple (TC) Single (2-Wire) Double (4-Wire) 6.3.2 Resistance thermometer detector (RTD) Single (3-Wire) Double (6-Wire) Single (4-Wire) Double (8-Wire) C-QIM-2731-T26_EN_Rev.1... -
Page 15: International Color Code Table
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 6.4 International color code table See the table below when connecting the product. (Different colors may be used according to customer requirements.) Thermocouple(TC) EN (IEC 60584-3) ANSI(ISA MC96.1) JIS C 1610 (KS C 1609) Type Brown White... -
Page 16: Name Plate
WARNING - DO NOT OPEN WHEN AN EXPLOSIVE DUST ATMOSPHERE MAY BE PRESENT WARNING - DO NOT OPEN WHEN AN EXPLOSIVE DUST ATMOSPHERE MAY BE PRESENT 2022 Deogyeong-daero,Giheung-gu,Yongin-si,Gyeonggi-do,Korea 2022 Deogyeong-daero,Giheung-gu,Yongin-si,Gyeonggi-do,Korea WISE CONTROL INC. WISE CONTROL INC. KCs Ex d KTL Ex tD (Single conduit) KTL Ex tD (Double conduit) ... -
Page 17: Repair And Maintenance
Fax +82-2-300-2400 webmaster@wisecontrol.com 8. Repair and maintenance Temperature sensors typically do not require maintenance. Only skilled personnel may carry out maintenance and repair activities when necessary, and Wise Co., Ltd. may provide support for maintenance and repair. Repairs Repairs may be carried out only by Wise Co., Ltd. or a component manufacturer. -
Page 18: User's Duties
Incorrect installation can eventually lead to an inaccurate reading of temperature. Wise Co., Ltd. can support users’ selection but will not be responsible for them in any sort of way. 11. Product return If the product gets returned for recalibration or repair work, make sure to use the original packaging or safe packaging method, and also make sure to return the related documents. - Page 19 The product spec or exterior can be changed without a pre-notice for the quality improvement purposes, thus Wise Co., Ltd. has the rights to change them. Figures used in the user manual are for...
- Page 20 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com Explosion proof thermocouple & RTD RS series R920 series C-QIM-2731-T26_KR_Rev.2...
- Page 21 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 목차 1. 일반사항 ..........................3 1.1 소개 ............................ 3 1.2 적용 ............................ 3 1.3 보증 ............................ 3 2. 경고 ............................4 3. 주요사양 ..........................5 3.1 방폭 ............................ 5 3.2 보호 등급 ..........................5 3.3 온도 센서 타입 ........................5 3.4 정확도...
- Page 22 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 7. 명판 ............................ 15 7.1 명판 표시 사항 ......................... 15 8. 유지 보수 ........................... 16 9. 결함 ............................ 16 10. 사용자 의무 ........................17 11. 제품의 반환 ........................17 C-QIM-2731-T26_KR_Rev.2...
-
Page 23: 일반사항
1.1 소개 ㈜와이즈에서 제작하는 온도 센서 및 써모웰은 고객의 사양에 맞추어 정밀 제작된 제품입니다. RS series(R920)는 감지부와 써모웰 사이의 열전달을 최대화하기 위해 스프링 로드 타입으로 설계된 방 폭형 제품입니다. 본 제품은 적절한 장소에서 시험 및 보관하여야 하며, 사용기간 동안 최적의 사용상태... - Page 24 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 2. 경고 안전한 사용을 위한 취급설명서 이 제품을 바르고 안전하게 사용하기 위하여 사용 전에 이 취급설명서를 잘 읽어주시기 바랍니다. 취급시의 오류는 기기고장의 원인이 되며, 상해나 사고 등의 재해가 발생할 수 있습니다. 경 고 1) 안전을 위해 설치는 계장, 전기공사 등의 전문기술을 보유한 작업자가 실시하여야 합니다. 2) 사양서에...
-
Page 25: 주요사양
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 3. 주요사양 3.1 방폭 모델명: R920 (RS series) 방폭 등급: Ex d IIC T6 Ex tD A21 T85℃ 방폭 기술 기준: IEC 60079-0, IEC 60079-1, IEC 61241-0, IEC 61241-1 3.2 보호 등급... - Page 26 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 1) 열전대(TC): Class 1,2,3(IEC/EN 60584-2) or Standard / Special(ASTM E230,ANSI MC 96.1) Type Class Temperature range Maximum deviation -200 ~ 0 ℃ The greater of ±2.2 ℃ or ±2% Standard 0 ~ 1260 ℃ The greater of ±2.2 ℃ or ±0.75% 0 ~ 1260 ℃...
-
Page 27: 스프링 로드 타입
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 4. 설계 4.1 구조 4.1.1 스프링 로드 타입 스프링 로드 타입은 헤드 내에 스프링이 설치 되어있고, 스프링의 하중을 통해 감지부에 최대한 접촉할 수 있는 구조입니다. 기본 타입과 비교하였을 때, 감지 반응 속도가 빠릅니다. 스프링 로드 타입의 경우 감지부의... -
Page 28: 감지부 및 프로세스 연결부의 재질
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 4.3 감지부 및 프로세스 연결부의 재질 금속 재질 상용온도 최고온도 재질 특성 (℃) (℃) 일반적으로 열, 부식에 대한 써모웰로 폭넓게 사용되나 304SS 1000 황 또는 환원 불꽃에 직접 사용은 권장하지 않음. 316SS 1000 Mo가 포함되어 열, 산 및 알카리에 우수하게 견딤. 316보다... -
Page 29: 프로세스 연결부 길이와 헤드부 상승 온도 관계
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 4.5 프로세스 연결부 길이와 헤드부 상승 온도 관계 1) T: 사용온도 (Operating temperature) 2) 프로세스 연결부 길이 (Extension length): 써모웰 또는 프로세스 라인과 헤드까지 거리 * 방폭 지역에 설치되는 제품은 상승온도가 20°C 미만이 되도록 프로세스 연결부 길이를 선정해야 합 니다. -
Page 30: 설치 지침
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 5. 설치 지침 5.1 제품 설치 전 확인 및 주의 사항 1) 보관, 운반시 Lead wire 단선 주의합니다. 2) 제품 설치 전에 테스터기로 단선 유무를 체크 합니다. 3) 제품 설치 전에 Megger(Megohmmeter)테스터기로 절연저항을 측정하여 정상인지 확인 합니다. 4) 센서... -
Page 31: 연장 및 보상 도선
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 6. 배선 6.1 연장 및 보상 도선 온도 측정에 사용하는 케이블로 열전대(TC)와 동일한 재질(연장선) 또는 열전대(TC)와 유사한 열기전력 특성을 가진 재질(보상)로 된 도선을 계측기 단자까지 연장하여 사용하는 전선입니다. 보상 도선은 열전 대(TC)를 연장한 것과 같은 동일 효과로 온도를 보상할 수 있고, 사용 환경 조건에 따라 저온용, 고온용, 내습용, 내유용, 내굴곡용... -
Page 32: 배선 주의사항
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 6.2 배선 주의사항 방폭 등급 제품은 반드시 전원을 차단한 후 배선하십시오. 열전대(TC)는 극성(+/-)을 확인한 후 연결하고, 측온저항체(RTD)의 경우에는 A/B/B(3선식) 단자를 분리한 후 배선하십시오. 보상 도선 및 케이블의 끝은 압착 단자를 사용하여 단자대에 부착하고 나사는 단단히 조입니다. 트랜스미터에... -
Page 33: 단자대 배선
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 6.3 단자대 배선 6.3.1 열전대(TC) Single (2-Wire) Double (4-Wire) 6.3.2 측온저항체(RTD) Single (3-Wire) Double (6-Wire) Single (4-Wire) Double (8-Wire) C-QIM-2731-T26_KR_Rev.2... -
Page 34: 국제 색상 비교표
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 6.4 국제 색상 비교표 제품을 연결하기 위해 아래 테이블을 참조하십시오. (색상은 고객의 요구 사항에 따라 다르게 적용될 수 있습니다.) 열전대(TC) EN (IEC 60584-3) ANSI(ISA MC96.1) JIS C 1610 (KS C 1609) Type Brown White Blue White Violet(Purple) -
Page 35: 명판 표시 사항
WARNING - DO NOT OPEN WHEN AN EXPLOSIVE DUST ATMOSPHERE MAY BE PRESENT WARNING - DO NOT OPEN WHEN AN EXPLOSIVE DUST ATMOSPHERE MAY BE PRESENT 2022 Deogyeong-daero,Giheung-gu,Yongin-si,Gyeonggi-do,Korea 2022 Deogyeong-daero,Giheung-gu,Yongin-si,Gyeonggi-do,Korea WISE CONTROL INC. WISE CONTROL INC. KCs Ex d KTL Ex tD (Single conduit) KTL Ex tD (Double conduit) ... -
Page 36: 유지 보수
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 8. 유지 보수 일반적으로 온도 센서는 유지 보수가 필요 없습니다. 유지 보수 활동을 수행해야 하는 경우 숙련된 인 력만 유지 보수를 수행할 수 있으면 ㈜와이즈는 유지 보수를 지원할 수 있습니다. 수리 수리는 ㈜와이즈 또는 부품 제조업체에서만 수행해야 합니다. 교정... -
Page 37: 사용자 의무
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 10. 사용자 의무 온도 센서는 고온 및 부식성 환경에서 사용되는 제품으로 예상되는 각종 안전사항을 고려하여 제품을 선정 하여야 하며, 모든 온도 센서 디자인에서는 올바른 설치가 가장 중요합니다. 잘못된 설치는 궁극적으로 부정확한 온도 판독으로 이어질 수 있습니다. ㈜와이즈는... - Page 38 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 본 설명서의 내용은 심혈을 기울여 제작되었지만, 오탈자 또는 수정해야 할 내용이 있을 수 있으니 이점 양해하여 주시기 바랍니다. 본 제품의 규격 및 외관은 품질 향상을 위해 사전 통보 없이 변경될 수 있으며, ㈜와이즈는 이에 대한 변경 권리를...
