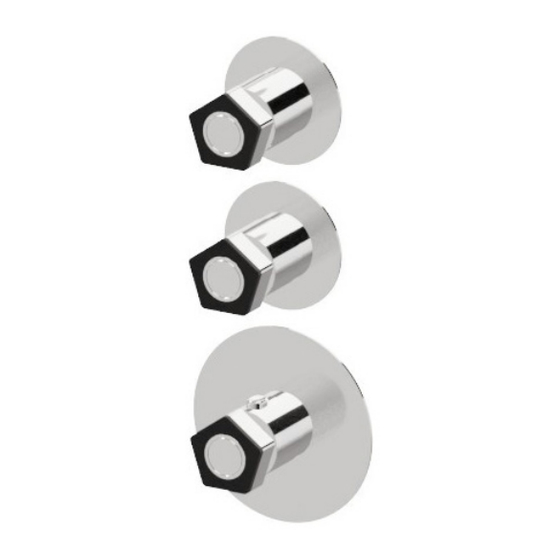

- Page 1 Bedienungsanleitung 69809E instrucciones инструкции instruktioner 使用说明 تعليامت 69800E 69801E 69802E...
- Page 2 AVVERTENZE PER L’ USO E LA MANUTENZIONE • Il presente manuale è parte integrante del prodotto. • E’ necessario conservarlo in buono stato e per tutto il ciclo di vita del prodotto. • Vi consigliamo di leggere attentamente il presente manuale e tutte le disposizioni ivi contenute prima di utilizzare e installare il prodotto. •...
- Page 3 РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ • Данное руководство является неотъемлемой частью изделия. • Необходимо хранить его в хорошем состоянии на протяжении всего срока службы изделия. Мы рекомендуем внимательно прочитать это руководство и все содержащиеся в нем инструкции перед использованием и •...
- Page 4 DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE _REFERENZANGABEN_ DATOS DE البيانات املرجعية СПРАВОЧНЫЕ ДАННЫЕ REFERENCIA_ _REFERENSUPPGIFTER_参考数据_ 69809E 68-53 69800E 68-53 Si certifica che tutte le parti e i componenti d’origine nazionale, CEE e d’importazione contenuti in questo prodotto (L.166/2009) sono stati accuratamente controllati, assemblati e collaudati nei nostri stabilimenti.
- Page 5 DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE _REFERENZANGABEN_ DATOS DE البيانات املرجعية СПРАВОЧНЫЕ ДАННЫЕ REFERENCIA_ _REFERENSUPPGIFTER_参考数据_ 69801E 68-53 Si certifica che tutte le parti e i componenti d’origine nazionale, CEE e d’importazione contenuti in questo prodotto (L.166/2009) sono stati accuratamente controllati, assemblati e collaudati nei nostri stabilimenti.
- Page 6 DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE _REFERENZANGABEN_ DATOS DE البيانات املرجعية СПРАВОЧНЫЕ ДАННЫЕ REFERENCIA_ _REFERENSUPPGIFTER_参考数据_ 69802E 68-53 Si certifica che tutte le parti e i componenti d’origine nazionale, CEE e d’importazione contenuti in questo prodotto (L.166/2009) sono stati accuratamente controllati, assemblati e collaudati nei nostri stabilimenti.
- Page 7 ЗАПЧАСТИ RICAMBI_ SPARE PARTS_ PIECES DETACHEES_ ERSATZTEILE_ PIEZAS DE REPUESTO_ قطع الغيار RESERVDELAR_ 备件 _ 69809E 69800E 69801E 69802E 13406 11902 29573 29572 28234 28204 28232 28272 10955 28273...
- Page 8 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب INSTALLATIONSPROCEDURER _ 安装程序 _ 69809E 31063.00.000 69800E 27877.00.000 69801E 27878.00.000 69802E 27879.00.000 INSTALLAZIONE - TARATURA DELLA CARTUCCIA Dopo aver rimosso la parte frontale delle protezioni in plastica avvitare le boccole (1), assicurarsi che l’estremità della cartuccia termostatica sia in posizione corretta (normalmente verso il basso, con il segno (X) che corrisponde con il piano (Y) come in Fig.A).
- Page 9 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب INSTALLATIONSPROCEDURER _ 安装程序 _ INSTALLATION - EINSTELLUNG DER KARTUSCHE Nachdem Sie die Vorderseite der Kunststoffabdeckungen entfernt haben, die Buchsen (1) anschrauben positionieren; vergewissern ie sich, dass der Endteil der thermostatischen Kartusche in der richtigen Stellung ist (normalerweise nach unten, mit dem Zeichen (X), der dem Planen (Y) gemäß...
- Page 10 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب INSTALLATIONSPROCEDURER _ 安装程序 _ ALLINEAMENTO MANIGLIA SU RUBINETTO AD INCASSO_CONCEALED STOP VALVE HANDLE ADJUSTING_ ALIGNEMENT POIGNÉE POUR ROBINET ENCASTRÉ_AUSRICHTUNG DES HEBELS BEI UNTERPUTZ ABSPERRVENTIL_ ALINEACIÓN MANETA PARA GRIFO ENCASTRE_СОВМЕЩЕНИЕ...
- Page 11 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب INSTALLATIONSPROCEDURER _ 安装程序 _ IT - Sfilare la maniglia (5) e serrare la ghiera (6). EN - Take off the handle (5) and fix the ring nut (6). FR - Défiler la poignée (5) et serrer I’embout (6).
-
Page 12: Утилизация Упаковки
ELIMINACIÓN DE LOS COMPONENTES A FINAL DE SU VIDA ÚTIL УТИЛИЗАЦИЯ ОТСЛУЖИВШИХ КОМПОНЕНТОВ BORTSKAFFANDE AV UTTJÄNTA KOMPONENTER 理处件元的后束结命寿用使 التخلص من املكونات يف نهاية العمر التشغييل NEWFORM S.p.A. via Marconi, 25/A – Frazione Vintebbio – 13037 Serravalle Sesia – (VC) Italy Tel. +39/0163452011 (r.a.) www.newform.it newform@newform.it...
