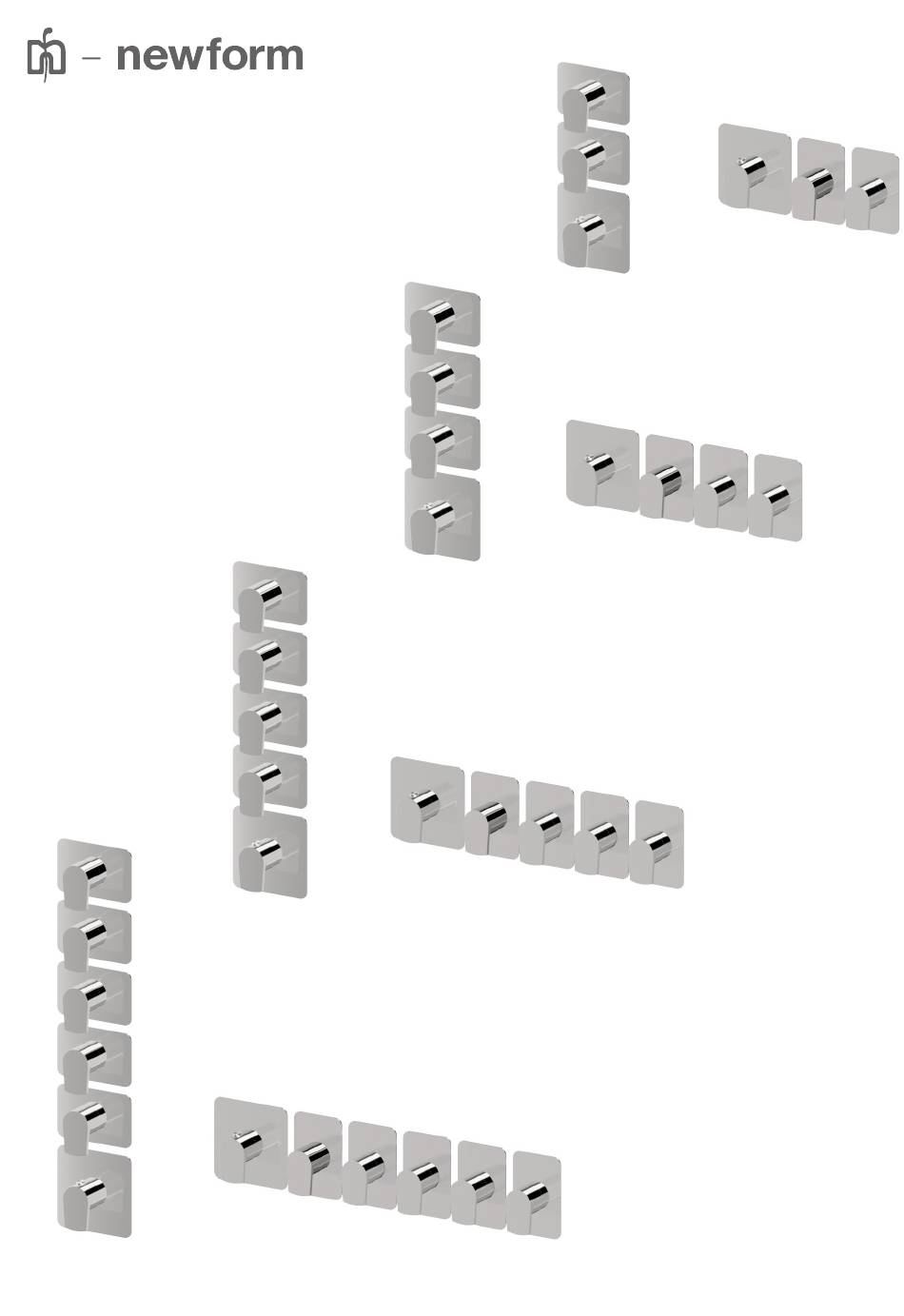

- Page 1 istruzioni instructions instructions de montage Bedienungsanleitung instrucciones инструкции 69870E instruktioner 使用说明 تعليامت 69871E 69872E 69873E...
- Page 2 AVVERTENZE PER L’ USO E LA MANUTENZIONE • Il presente manuale è parte integrante del prodotto. • E’ necessario conservarlo in buono stato e per tutto il ciclo di vita del prodotto. • Vi consigliamo di leggere attentamente il presente manuale e tutte le disposizioni ivi contenute prima di utilizzare e installare il prodotto. •...
- Page 3 РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ • Данное руководство является неотъемлемой частью изделия. • Необходимо хранить его в хорошем состоянии на протяжении всего срока службы изделия. Мы рекомендуем внимательно прочитать это руководство и все содержащиеся в нем инструкции перед использованием и •...
- Page 4 DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE _REFERENZANGABEN_ DATOS DE البيانات املرجعية СПРАВОЧНЫЕ ДАННЫЕ REFERENCIA_ _REFERENSUPPGIFTER_参考数据_ 69870E 48-33 69871E 48-33 Si certifica che tutte le parti e i componenti d’origine nazionale, CEE e d’importazione contenuti in questo prodotto (L.166/2009) sono stati accuratamente controllati, assemblati e collaudati nei nostri stabilimenti.
- Page 5 DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE _REFERENZANGABEN_ DATOS DE البيانات املرجعية СПРАВОЧНЫЕ ДАННЫЕ REFERENCIA_ _REFERENSUPPGIFTER_参考数据_ 69872E 48-33 Si certifica che tutte le parti e i componenti d’origine nazionale, CEE e d’importazione contenuti in questo prodotto (L.166/2009) sono stati accuratamente controllati, assemblati e collaudati nei nostri stabilimenti.
- Page 6 DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE _REFERENZANGABEN_ DATOS DE البيانات املرجعية СПРАВОЧНЫЕ ДАННЫЕ REFERENCIA_ _REFERENSUPPGIFTER_参考数据_ 69873E 48-33 Si certifica che tutte le parti e i componenti d’origine nazionale, CEE e d’importazione contenuti in questo prodotto (L.166/2009) sono stati accuratamente controllati, assemblati e collaudati nei nostri stabilimenti.
- Page 7 ЗАПЧАСТИ RICAMBI_ SPARE PARTS_ PIECES DETACHEES_ ERSATZTEILE_ PIEZAS DE REPUESTO_ قطع الغيار RESERVDELAR_ 备件 _ 69870E 13406 69871E 11902 69872E 30973 69873E 30974 28234 28204 28232 28279 12796 28280...
- Page 8 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب INSTALLATIONSPROCEDURER _ 安装程序 _ 69870E 31063.00.000 69871E 27877.00.000 27878.00.000 69872E 27879.00.000 69873E ⬡ 2.5mm INSTALLAZIONE - TARATURA DELLA CARTUCCIA Dopo aver rimosso la parte frontale delle protezioni in plastica avvitare le boccole (1), assicurarsi che l’estremità della cartuccia termostatica sia in posizione corretta (normalmente verso il basso, con il segno (X) che corrisponde con il piano (Y) come in Fig.A).
- Page 9 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب INSTALLATIONSPROCEDURER _ 安装程序 _ INSTALLATION - EINSTELLUNG DER KARTUSCHE Nachdem Sie die Vorderseite der Kunststoffabdeckungen entfernt haben, die Buchsen (1) anschrauben positionieren; vergewissern ie sich, dass der Endteil der thermostatischen Kartusche in der richtigen Stellung ist (normalerweise nach unten, mit dem Zeichen (X), der dem Planen (Y) gemäß...
- Page 10 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب INSTALLATIONSPROCEDURER _ 安装程序 _ ALLINEAMENTO MANIGLIA SU RUBINETTO AD INCASSO_CONCEALED STOP VALVE HANDLE ADJUSTING_ ALIGNEMENT POIGNÉE POUR ROBINET ENCASTRÉ_AUSRICHTUNG DES HEBELS BEI UNTERPUTZ ABSPERRVENTIL_ ALINEACIÓN MANETA PARA GRIFO ENCASTRE_СОВМЕЩЕНИЕ...
- Page 11 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب INSTALLATIONSPROCEDURER _ 安装程序 _ IT - Sfilare la maniglia (5) e serrare la ghiera (6). EN - Take off the handle (5) and fix the ring nut (6). FR - Défiler la poignée (5) et serrer I’embout (6).
-
Page 12: Утилизация Упаковки
ELIMINACIÓN DE LOS COMPONENTES A FINAL DE SU VIDA ÚTIL УТИЛИЗАЦИЯ ОТСЛУЖИВШИХ КОМПОНЕНТОВ BORTSKAFFANDE AV UTTJÄNTA KOMPONENTER 理处件元的后束结命寿用使 التخلص من املكونات يف نهاية العمر التشغييل NEWFORM S.p.A. via Marconi, 25/A – Frazione Vintebbio – 13037 Serravalle Sesia – (VC) Italy Tel. +39/0163452011 (r.a.) www.newform.it newform@newform.it...
