Risco Wirless WatchOUT RWX312PR800C Installation Instructions Manual

Risco Wirless WatchOUT RWX312PR800C Installation Instructions Manual

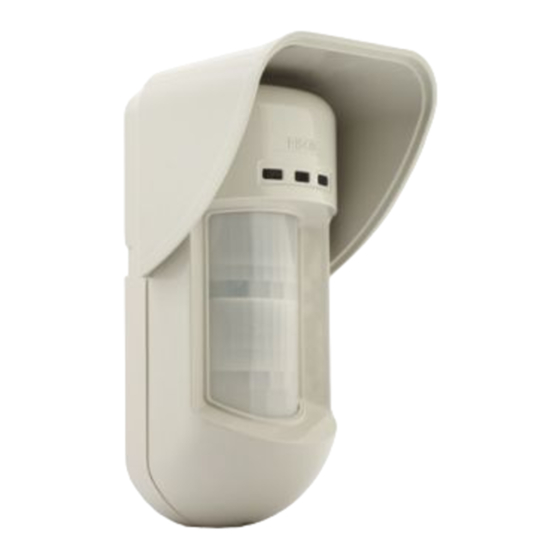

Wireless pir outdoor detector
Table of Contents
  • Italiano

    • Considerazioni Preliminari
    • Installazione
    • Introduzione
    • Descrizione Fori a Sfondare
    • Installazione a Parete
    • Installazione Angolare DI 45° (Installazione a Sinistra)
    • Installazione Piana
    • Cablaggio del Tamper Antirimozione
    • Modifica Della Posizione del Tamper Antirimozione
    • Predisposizione Microinterruttori
    • Autoapprendimento del Trasmettitore
    • Indicatori LED
    • Modi Operativi
    • Prova DI Movimento
    • Installazione a Parete
    • Installazione Dello Snodo Standard
    • Ponticello Alta / Bassa Potenza
    • Sostituzione Delle Lenti
    • Tipologie DI Lenti
    • Informazioni Per L'ordine
    • Kit Accessori
    • Specifiche Tecniche
  • Español

    • Consideraciones de Montaje
    • Instalación
    • Introducción
    • Montaje
    • Instalación del Montaje en Pared
    • Montaje en Ángulo de 45° (Montaje del Lado Izquierdo)
    • Montaje Plano
    • Cableado del Terminal del Tamper Posterior
    • Cambiando la Posición del Tamper Posterior
    • Configuración del Interruptor DIP
    • Configuración de la Conexión de Comunicación del Transmisor/Receptor
    • Modos de Funcionamiento
    • Prueba de Movimiento
    • Puente de Energía Alta / Baja
    • Visualización de Los Leds
    • Instalación de la Rótula Estándar
    • Montaje en Pared
    • Cambiando las Lentes
    • Tipos de Lentes
    • Especificaciones Técnicas
    • Información para Pedidos
    • Kits de Accesorios
  • Français

    • Conditions de Montage
    • Installation
    • Introduction
    • Montage
    • Installation Murale
    • Montage à 45° (Montage Sur Côté Gauche)
    • Montage à Plat
    • Changement de Position de L'autoprotection Arrière
    • Afficheur à Diodes LED
    • Modes Opérationnels
    • Paramétrage de la Liaison Transmetteur/ Récepteur
    • Réglage des Interrupteurs DIP
    • Test de Passage
    • Cavalier Haute / Basse Tension
    • Installation de L'accessoire Pivot
    • Installation Murale
    • Remplacement des Lentilles
    • Types de Lentilles
    • Information Catalogue
    • Sets D'accessoires
    • Spécifications Techniques
  • Português

    • Considerações de Montagem
    • Instalação
    • Introdução
    • Montagem
    • Instalação de Montagem Em Parede
    • Montagem Em Ângulo de 45° (Montagem Do Lado Esquerdo)
    • Montagem Plana
    • Configuração Do Interruptor Dip
    • Fiação Do Terminal Do Tamper Posterior
    • Trocando a Posição Do Tamper Posterior
    • Configuração da Conexão de Comunicação Do Transmissor /Receptor
    • Modos Operacionais
    • Prova de Movimento
    • Puente de Energía Alta / Baja
    • Visualização Dos Leds
    • Instalação Do Suporte Rotativo Estandarte
    • Montagem Em Parede
    • Trocando as Lentes
    • Tipos de Lentes
    • Especificações Técnicas
    • Estojos de Acessórios
    • Informação para Pedidos

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Wireless PIR Outdoor Detector
Rivelatore PIR da esterno via radio
Detector Inalámbrico de Exterior PIR
Détecteur PIR extérieur sans fil
Detector Infravermelho Passivo Externo Sem Fio
Installation Instructions
Istruzioni per l'installazione
Instrucciones de Instalación
Manuel d'installation
Instruções para Instalação

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Wirless WatchOUT RWX312PR800C and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Risco Wirless WatchOUT RWX312PR800C

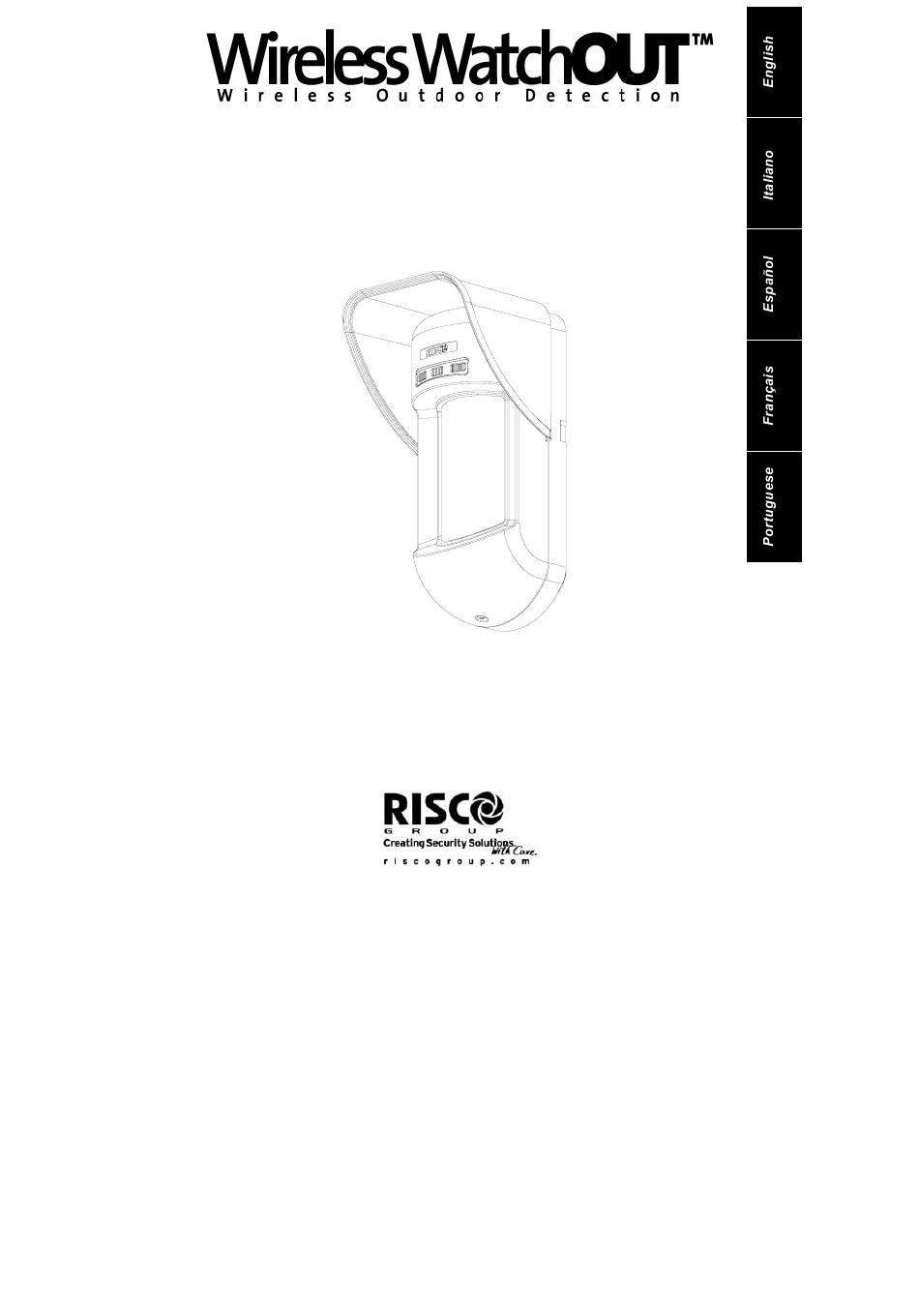

  • Page 1 Wireless PIR Outdoor Detector Rivelatore PIR da esterno via radio Detector Inalámbrico de Exterior PIR Détecteur PIR extérieur sans fil Detector Infravermelho Passivo Externo Sem Fio Installation Instructions Istruzioni per l’installazione Instrucciones de Instalación Manuel d'installation Instruções para Instalação...
