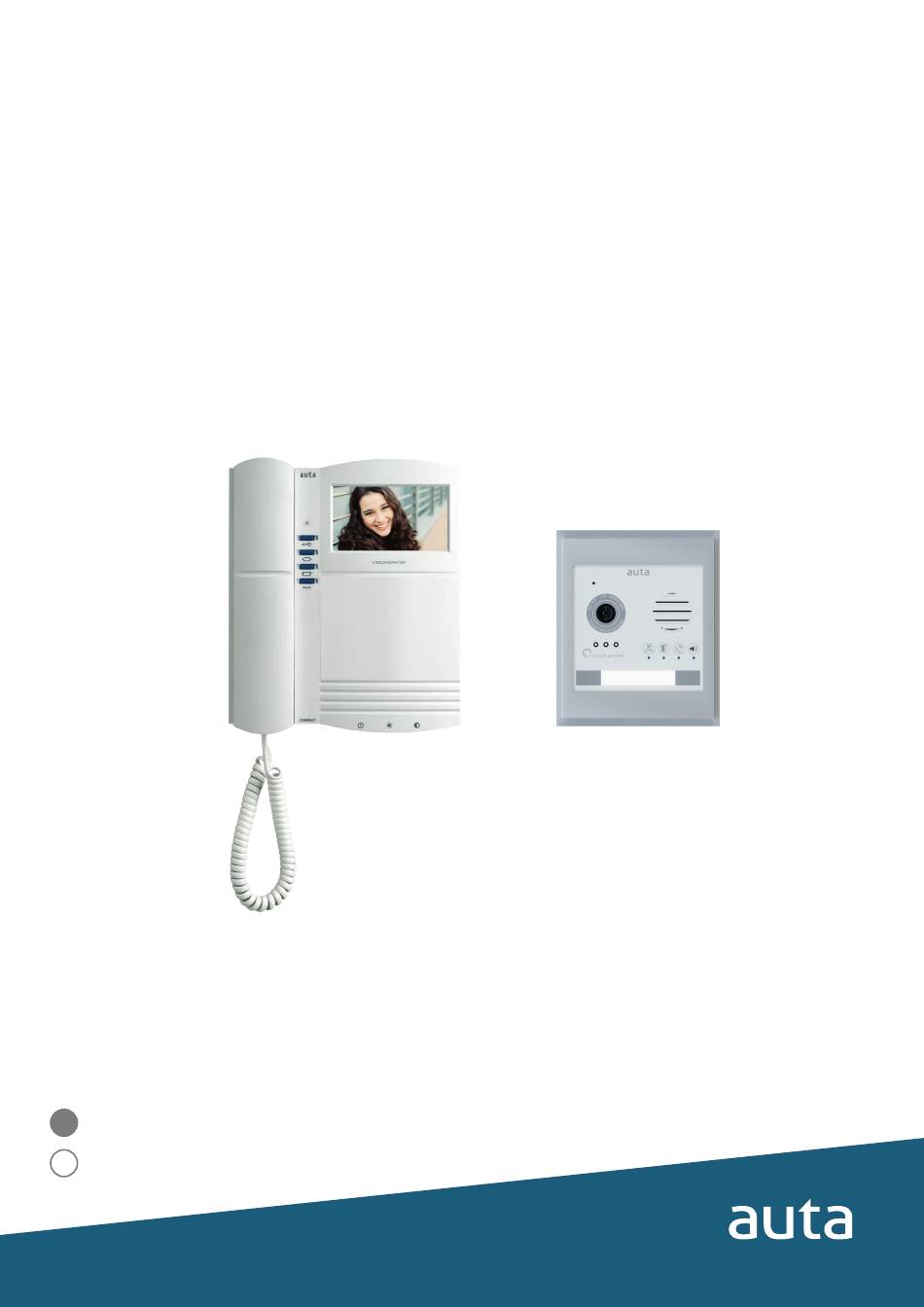

- Page 1 DIGITAL 743061 REF: KVD-1 S1 VISUALTECH 5H KVD-1 S1 VISUALTECH 5W Bringing people together...
- Page 2 Bringing people together Desmontaje del perfil Profile disassembly PARA UNA MAYOR COMODIDAD REALIZAR EL PROCESO USANDO UNA SUPERFICIE DE APOYO. FOR GREATER COMFORT, PERFORM THE PROCESS USING A SUPPORT SURFACE. SUPERFICIE DE APOYO SUPPORT SURFACE POSICIÓN SUPERIOR UPPER POSITION...
-
Page 3: Descripción Description
Bringing people together Elementos en el kit Elements in the kit 4 x 10K Colocar información en tarjetero Place information in card holder Descripción Description Pulsador para mantenimiento y ajuste de volumen Push-button for maintenance and volume adjust Sensor de luminosidad Luminosity sensor Pulsadores táctiles para funciones Touch buttons for functions... - Page 4 Bringing people together Conexión sistema System connection LED alimentación Power LED Conexión módulo multi-placa Multi-panel module connection Posición cable rojo del conector Position of the connector red wire Conexión módulo AUDIO/VIDEO/CONTROL AUDIO/VIDEO/CONTROL module connection Audio_Datos Audio_Data Micrófono (solo sistema digital) Microphone (only digital system) Vi_a Video + (entrada)
- Page 5 Bringing people together Configuración Configuration Configuración de ID de placa Panel ID configuration ID 1 ID 2 ID 3 ID 4 ID 5 ID 6 ID 7 ID 8 ID 9 ID 10 ID 11 ID 12 ID 13 ID 14 ID 15 AUTO-ENCENDIDO a placa Llamada a CONSERJERÍA...
- Page 6 Bringing people together Funciones especiales Special functions PASOS FUNCIÓN BINARIO BINARY STEPS FUNCTION 1º Alimentar el módulo Supply the module 2º Anotar configuración del módulo Write down module settings Entrar en modo programación Enter in programming mode 3º LEDS ON LEDS ON 4º...
- Page 7 Bringing people together Funciones especiales Special functions 1º 2º 3º Mensaje “Puerta abierta” en ESPAÑOL Func. OK ? “Door open” message in SPANISH 1º 2º 3º Mensaje “Puerta abierta” en CATALÁN Func. OK ? “Door open” message in CATALAN 1º 2º...
- Page 8 Bringing people together Ajuste de volumen Volume adjust Entrar en modo ajuste de volumen Enter in volume adjust mode antes de 4 min. realizar llamada y before 4 min. establecer conversación 3 seg. perform a call and 3 sec. establish conversation Existen 3 parámetros en los que podemos realizar ajustes de volumen: 1.
- Page 9 Bringing people together Ajuste de balance Balance adjust Ajuste de balance de audio. Girar ligeramente hacia la derecha o izquierda hasta que el sonido de acoplamiento desaparezca. Cada vez que se ajusta el volumen de audio hacia vivienda o hacia placa, se deberá...
- Page 10 (715303) UNITS (715703) LLAMADA SIMULTANEA SIMULTANEOUS CALL SECCIONES Y CONEXIONES RECOMENDADAS RECOMMENDED SECTIONS AND CONNECTIONS CAT 5/6/FTP AUTA NO DUPLICAR CABLES Va Vb par NARANJA DON'T DUPLICATE WIRES Va Vb ORANGE pair par VERDE GREEN pair cable AZUL_BLANCO BLUE_WHITE wire...
