Alphacool GPX-N 1080-M03 Instruction Manual

Anleitung -
Schraubensatz - Screw set -
10x 3x
M3x12 M3x8
1
Montage:
Legen Sie die Hardware auf eine antistatische
Unterlage. Beginnen Sie mit der Demontage des Original-Kühlers.
Je nach Aufbau des Kühlers sind zuerst die Schrauben des Lüfters
zu entfernen und die Blenden zu lösen. Bei aufgeklebten Kühlern
ist äußerste Sorgfalt geboten. Es können leicht Bauteile
abgerissen werden. Heben Sie alle Einzelteile sorgfältig auf.
Reinigen Sie anschließend die Hardware von Resten der
Wärmeleitpaste oder
Pad's mit einem Lösemittel (z.B. Spiritus).
2
Tragen Sie nun unter Zuhilfenahme eines Plastikstreifens oder
ähnlichem, eine gleichmäßige Schicht Wärmeleitpaste auf die zu
kühlenden GPU auf. Die Schicht sollte weniger als einen Millimeter
dick sein, da sonst die umliegenden Bauteile unnötig verunreinigt
werden können.
3
Entfernen Sie die Schutzfolie der rot dargestellten 15 mm x 15 mm
x 1,5 mm Wärmeleitpad 's und legen diese auf die
Speicherbausteine. Die rot dargestellten 30 mm x 30 mm x 1,5 mm
Wärmeleitpad für die Spannungswandler müssen zugeschnitten
werden. Vergessen sie auch hier nicht die Schutzfolie zu entfernen.
GPX–N 1080-M03
Instruction manual -
Jeu de vis
2x
7x
SW 2 / SW 2,5
8x 3x
15mm x 15mm x 1,5mm 30mm x 30mm x 1,5mm

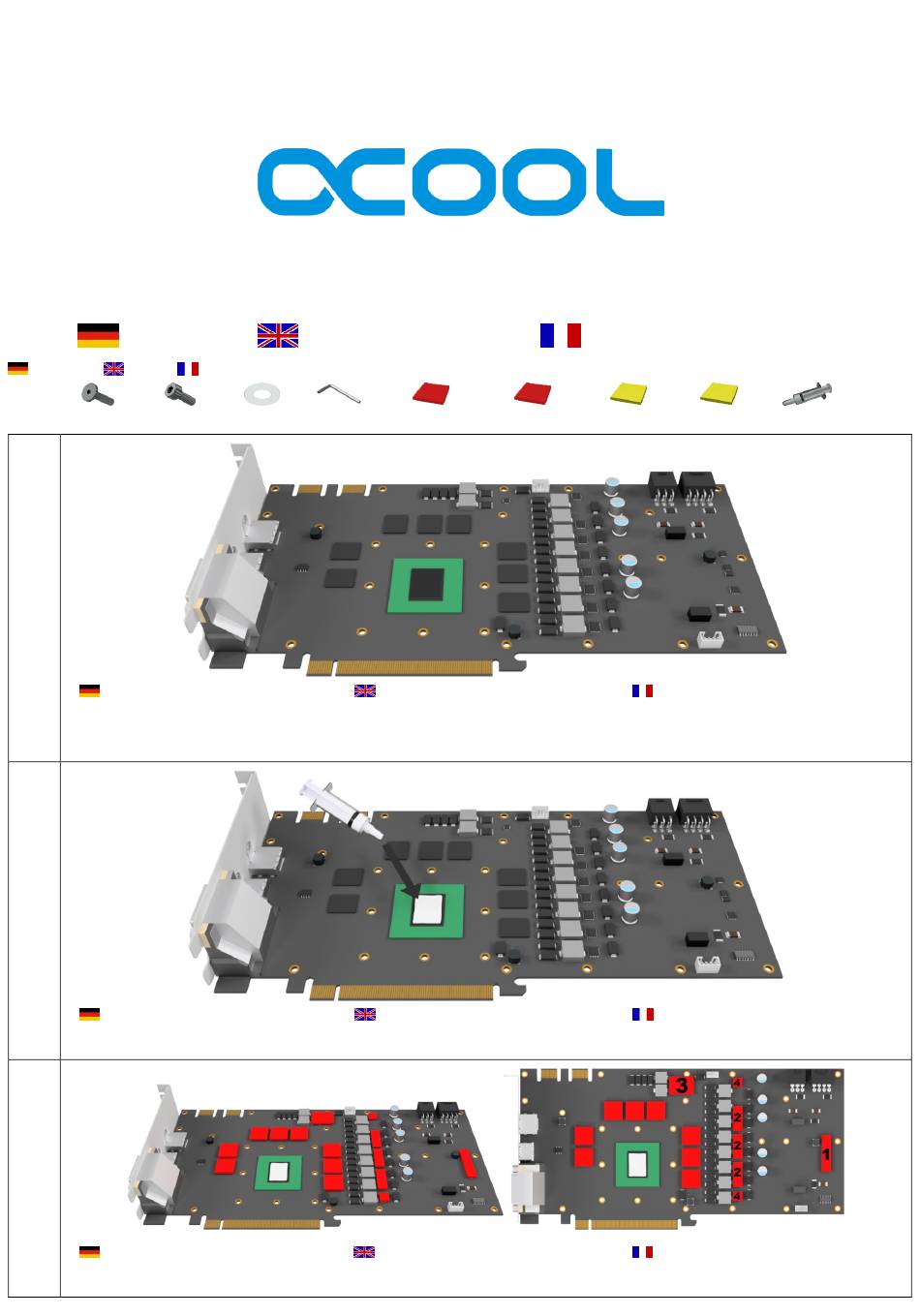

Assembly: Put the hardware on an antistatic mat. Start with the
dismantling of the original cooler. Depending on the structure of the
cooler remove the screws at the back of the card and carefully
unhook the fan connector. If the original cooler uses thermal glue
extreme care should be taken. As you can easily damage parts. Pick
up all the items carefully. Then clean the hardware of thermal paste
or pad residues with a solvent (eg alcohol ).
With the help of a plastic strip or thermal paste spreader make a thin
layer of thermal paste on the GPU. The layer should be less than a
millimeter thick, otherwise the surrounding components can be
contaminated unnecessarily.
Remove the protective film from the thermal pads and place them in
the areas shown in red. The 15 mm x 15 mm x 1,5 mm thermal pad's
go on the memory chips. The 30 mm x 30 mm x 1,5 mm are suitable
for the voltage converters but must be trimmed to size. Do not forget
also to remove the protective film on both sides!
Instructions de service
8x 2x
15mm x 15mm x 3mm 30mm x 30mm x 3mm
Assemblage : Insérez le matériel sur un tapis antistatique .
Commencez par le démantèlement du refroidisseur d'origine . En
fonction de la structure du radiateur est de retirer les vis de fixation
du ventilateur pour retirer et régler l'ouverture. Lorsque refroidisseurs
collés soin extrême doit être exercé . Il peut facilement être déchiré
parties . Ramassez tous les articles soigneusement . Ensuite,
nettoyer le matériel de résidus de la pâte thermique ou de tampon
avec un solvant (alcool ).
Porter les maintenant à l'aide d'une bande de matière plastique ou
analogue, une couche uniforme de pâte thermique à la GPU à
refroidir. La couche doit être inférieure à un millimètre d'épaisseur,
faute de quoi les composants environnants peuvent être contaminés
inutile.
Retirer le film protecteur de la rouge montre 15mm x 15mm x 1,5 mm
de tampon thermique et les mettre sur les puces de mémoire. Le
rouge montre 30mm x 30mm x 1,5 mm pour le convertisseur de
tension doit être coupé. Ne pas oublier également d'enlever le film de
protection.
1
1x
