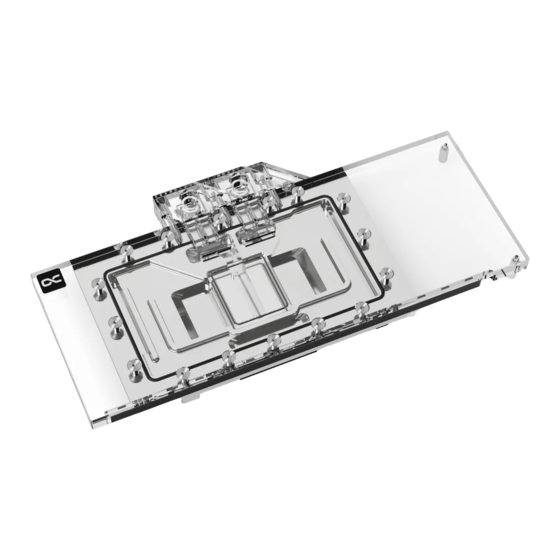

Alphacool EISBLOCK AURORA ACRYL RX 7900 XTX NITRO Quick Start Manual

Safety instructions
Sicherheitshinweise
Avis de sécurité
EN
Accessories
A B
14x 3x
8x8x1mm 51x15x1mm
Pad Pad
J K
1x
1x
Thermal grease
Putty tool
EN
Prepare graphics card
Put the hardware on an antistatic mat. Begin
dismantling the original cooler. Depending on the
structure of the cooler, remove the screws at the
back of the card and carefully unhook the fan
connector first. If the original cooler uses thermal
glue, extreme care should be taken as you can
easily damage parts. Pick up all the items
carefully. Next, clean the hardware of thermal
paste or pad residues with a solvent (e.g.
isopropanol alcohol).
!
DE
C D
1x 1x
100x8x1mm 77x8x1mm
Pad Pad
L M
9x 9x
M2x5 Screw EVA washer
DE
Grafikkarte vorbereiten
Legen Sie die Hardware auf eine antistatische
Unterlage. Beginnen Sie mit der Demontage des
Original-Kühlers. Je nach Aufbau des Kühlers
sind zuerst die Schrauben des Lüfters zu
entfernen und die Blenden zu lösen. Bei
aufgeklebten Kühlern ist äußerste Sorgfalt
geboten. Es können leicht Bauteile abgerissen
werden. Heben Sie alle Einzelteile sorgfältig auf.
Reinigen Sie anschließend die Hardware von
Resten der Wärmeleitpaste oder Pads mit einem
Lösemittel (z.B. Isopropanol-Alkohol).
EISBLOCK AURORA ACRYL RX 7900 XTX / XT
! Digital guide
Digitale Anleitung
Guide digital
Zubehör
E F
1x 3x
45x45x3mm 51x15x3mm
GPU-Pad Pad
N O
8x 1x
M2x11 Screw ARGB Adaptor
I
2x
100x8x3mm
Pad
FR
Accessoires
G H
1x 1x
72x8x3mm 100x8x3mm
Pad Pad
P Q
2x 1x
G1/4" Plugs Plug tool
FR
Préparer la carte graphique
Posez le matériel sur un tapis antistatique.
Commencez par le démontage du refroidisseur
d'origine. Selon la configuration du radiateur les
vis du ventilateur et les caches doivent être
enlevés d'abord. S'il s'agit d'un refroidisseur
collé il faut travailler très doucement. Sinon des
composants peuvent s'arracher. Conservez tous
les pièces soigneusement. Ensuite, nettoyer le
matériel de résidus de la pâte thermique ou de
pads avec un solvant (alcool isopropanol par ex.).
Alphacool
NITRO
I
1x
PCI Bracket
