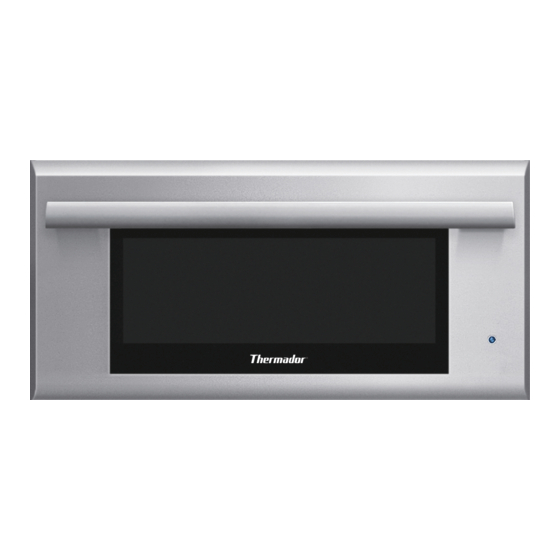

Thermador WD27 Installation Manual

Thermador wd27 warming drawers: install guide

Hide thumbs Also See for WD27:

Use and care manual (52 pages)

Installation manual (28 pages)

Installation instructions manual (28 pages)

Available languages

Quick Links

Download this manual See also: Care and Use Manual, Use and Care Manual

INSTALLATION MANUAL

Warming Drawer

MANUEL D'INSTALLATION

Tiroir réchaud

MANUAL DE INSTALACIÓN

Cajón calentador

Models/

Modèles /

Modelos:

WD27

WD30

Table of Contents

Chapters

Need help?

Do you have a question about the WD27 and is the answer not in the manual?

Questions and answers

Summary of Contents for Thermador WD27

Page 1 INSTALLATION MANUAL Warming Drawer MANUEL D'INSTALLATION Tiroir réchaud MANUAL DE INSTALACIÓN Cajón calentador Models/ Modèles / Modelos: WD27 WD30...
Page 2: Table Of Contents
Data Plate ..............7 This Thermador Appliance is made by BSH Home Appliances Corporation 5551 McFadden Ave.
Page 3: Safety
Safety Important Safety Instructions READ AND SAVE THESE INSTRUCTIONS Appliance Handling Safety Safety Codes and Standards Electric Safety WARNING: If the information in this manual is not followed exactly, fire or shock may result causing property damage or personal injury. WARNING: Do not repair or replace any part of the appliance unless specifically recommended in the manuals.
Page 4 Important Safety Instructions READ AND SAVE THESE INSTRUCTIONS Related Equipment Safety English 2 Be sure your appliance is properly installed and grounded by a qualified technician. Installation, electrical connections and grounding must comply with all applicable codes. Remove all tape and packaging before using the appliance. Destroy the packaging after unpacking the appliance.
Page 5: Installation
Installation Before you Begin Tools and Parts Needed Parts Included General Information Power Requirements and Grounding Overall Dimensions • T-20 6-lobe screwdriver • Measuring tape • Drill with bit (1/8") • T-20 6-lobe screws, #8x1/2” (8) Circuit Specifications: 120V, 15A, 60Hz The outlet must be properly grounded in accordance with all applicable codes.
Page 6 Cabinet Cutout Dimensions Custom Drawer Front Dimensions (Optional) English 4 Instructions are based on standard American cabinets 36” (914 mm) high and 24” (609 mm) deep with a 25” (635 mm) countertop. If using non-standard cabinets, alter dimensions accordingly. Cabinet opening bottom must be able to support 110 pounds (50 kg). 1-1/2"...
Page 7: Installation Procedure
Installation Procedure Dimension 27” (685 mm) 26 3/4” (679 mm) 11 1/4” (286 mm) 3 5/8” (93 mm) 2 3/16” (55 mm) 2 5/8” (66 mm) 1 5/8” (40 mm) 21 1/2” (547 mm) CAUTION: Before installing, turn power OFF at the service panel. Lock service panel to prevent power from being turned ON accidentally.
Page 8 English 6 4. Install warming drawer. CAUTION: It is recommended to have 2 installers to install warming drawer. Failure to do so may result in property damage or personal injury. Slide warming drawer assembly into cutout until it is flush with cabinet. Secure through four screw holes in front frame (drill pilot holes in cabinet first if necessary).
Page 9: Service
Service Data Plate If the warming drawer elements or signal light do not turn on, check the power source to see if the circuit breaker is tripped. See Use and Care Manual for troubleshooting information. Refer to the Warranty in the Use and Care Manual.
Page 10 Plaque signalétique ............7 Cet appareil électroménager de Thermador est fait par BSH Home Appliances Corporation 5551 McFadden Ave.
Page 11: Sécurité
Sécurité Consignes de sécurité importantes LIRE ET CONSERVER CES CONSIGNES Sécurité de manipulation de l'appareil Codes et normes de sécurité Sécurité électrique AVERTISSEMENT : Si les informations de ce manuel ne sont pas suivies à la lettre, un incendie ou un choc électrique peuvent se produire et sont susceptibles de causer des dommages matériels ou des lésions corporelles.
Page 12 Consignes de sécurité importantes LIRE ET CONSERVER CES CONSIGNES Sécurité apparentée concernant l'équipement Français 2 Pour plus d'informations, se reporter à la plaque signalétique. Voir "Plaque signalétique" sous "Dépannage" pour connaître l'emplacement de la plaque signalétique. S'assurer que l'appareil est adéquatement installé et mis à la terre par un technicien qualifié.
Page 13: Installation
Installation Avant de commencer Outils et pièces nécessaires Pièces incluses Informations générales Exigences électriques et mise à la terre Dimensions hors tout • Tournevis à six pans T-20 • Ruban à mesurer • Perceuse avec foret (1/8 po) • Vis à six pans T-20, #8x1/2 po (8) Caractéristiques du circuit : 120 V, 15 A, 60 Hz La prise doit être correctement reliée à...
Page 14 Dimensions de découpe de l'armoire Dimensions du devant de tiroir sur mesure (facultatif) Français 4 Ces instructions se fondent sur les armoires de type américain standard de 36 x 24 po (914 x 609 mm) (H x P) avec un plan de travail de 25 po (635 mm). Si l'on utilise des armoires non standard, modifier les dimensions en conséquence.
Page 15: Méthode D'installation
Méthode d'installation Dimension 27 po (685 mm) 26 3/4 po (679 mm) 11 1/4 po (286 mm) 3 5/8 po (93 mm) 2 3/16 po (55 mm) 2 5/8 po (66 mm) 1 5/8 po (40 mm) 21 1/2 po (547 mm) ATTENTION : Avant l'installation, couper le courant au panneau de service.
Page 16 Français 6 3. Branchement du cordon d'alimentation. Brancher la fiche dans une prise de courant à trois broches mise à la terre. Voir “Exigences électriques et mise à la terre” ci-dessus pour les caractéristiques électriques. 4. Installation du tiroir réchaud. ATTENTION : Il est recommandé...
Page 17: Dépannage
Dépannage Plaque signalétique Si les éléments du tiroir réchaud ou le voyant ne s'allument pas, vérifier la source d'alimentation pour voir si le coupe-circuit s'est déclenché. Pour des informations sur le dépannage, se reporter au Manuel d'utilisation et d'entretien. Se reporter à la Garantie du Guide d'utilisation et d'entretien. Pour contacter un technicien de dépannage, voir les coordonnées sur la couverture avant du manuel.
Page 18 Placa de datos ............. . 7 Este electrodomestico de Thermador es hecho por BSH Home Appliances Corporation 5551 McFadden Ave.
Page 19: Seguridad
Seguridad Instrucciones de seguridad importantes LEA Y CONSERVE ESTAS INSTRUCCIONES Seguridad con el manejo del electrodoméstico Códigos y normas de seguridad Seguridad con la electricidad ADVERTENCIA: Si no sigue la información de este manual exactamente, se puede ocasionar un incendio o una descarga eléctrica que puede causar daños materiales o lesiones personales.
Page 20 Instrucciones de seguridad importantes LEA Y CONSERVE ESTAS INSTRUCCIONES Seguridad de los equipos relacionados Español 2 Importante: conserve estas instrucciones para uso del inspector de electricidad local. Antes de realizar la instalación, apague la alimentación eléctrica en el panel de servicio.
Page 21: Instalación
Instalación Antes de empezar Herramientas y piezas necesarias Piezas incluidas Información general Requisitos de electricidad y conexión a tierra Dimensiones totales • Destornillador de 6 puntas T-20 • Cinta métrica • Taladro con broca (1/8") • Tornillos de 6 puntas T-20, n.° 8 x 1/2" (8) Especificaciones de circuito: 120 V, 15 A, 60 Hz La toma de corriente debe tener la conexión a tierra adecuada de conformidad con todos los códigos correspondientes.
Page 22 Dimensiones del hueco del gabinete Dimensiones del frente del cajón personalizado (opcional) Español 4 Las instrucciones se basan en gabinetes estándar de los EE. UU., de 36" (914 mm) de alto y 24" (609 mm) de profundidad con una superficie de trabajo de 25" (635 mm).
Page 23: Procedimiento De Instalación
Procedimiento de instalación Dimensión 27" (685 mm) 26 3/4" (679 mm) 11 1/4" (286 mm) 3 5/8" (93 mm) 2 3/16" (55 mm) 2 5/8" (66 mm) 1 5/8" (40 mm) 21 1/2" (547 mm) PRECAUCIÓN: Antes de realizar la instalación, apague la alimentación eléctrica en el panel de servicio.
Page 24 Español 6 3. Conecte el cable de alimentación. Introduzca el enchufe en la toma de corriente conectada a tierra de tres espigas. Consulte la sección “Requisitos de electricidad y conexión a tierra” anterior para conocer las especificaciones eléctricas. 4. Instale el cajón calentador. PRECAUCIÓN: Se recomienda realizar la instalación del cajón calentador con 2 instaladores.
Page 25: Servicio Técnico
Servicio técnico Placa de datos Si los elementos del cajón calentador o la luz de señal no se encienden, controle la fuente de alimentación eléctrica para ver si el disyuntor está desactivado. Para obtener información sobre resolución de problemas, consulte el Manual de uso y cuidado.
Page 26 Notes: Notas: Remarques :...
Page 28 5551 McFadden Avenue, Huntington Beach, CA 92649 • 800-735-4328 • www.thermador.com 9000201143 • 5V09FP • Rev. A • 02/07 © BSH Home Appliances Corporation, 2007 • All rights reserved Litho in USA...
