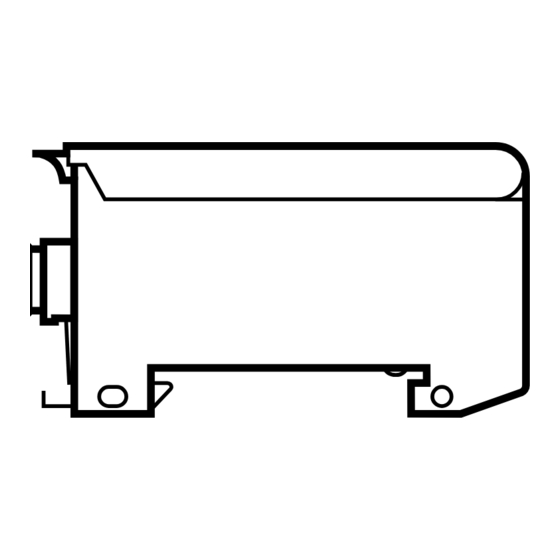

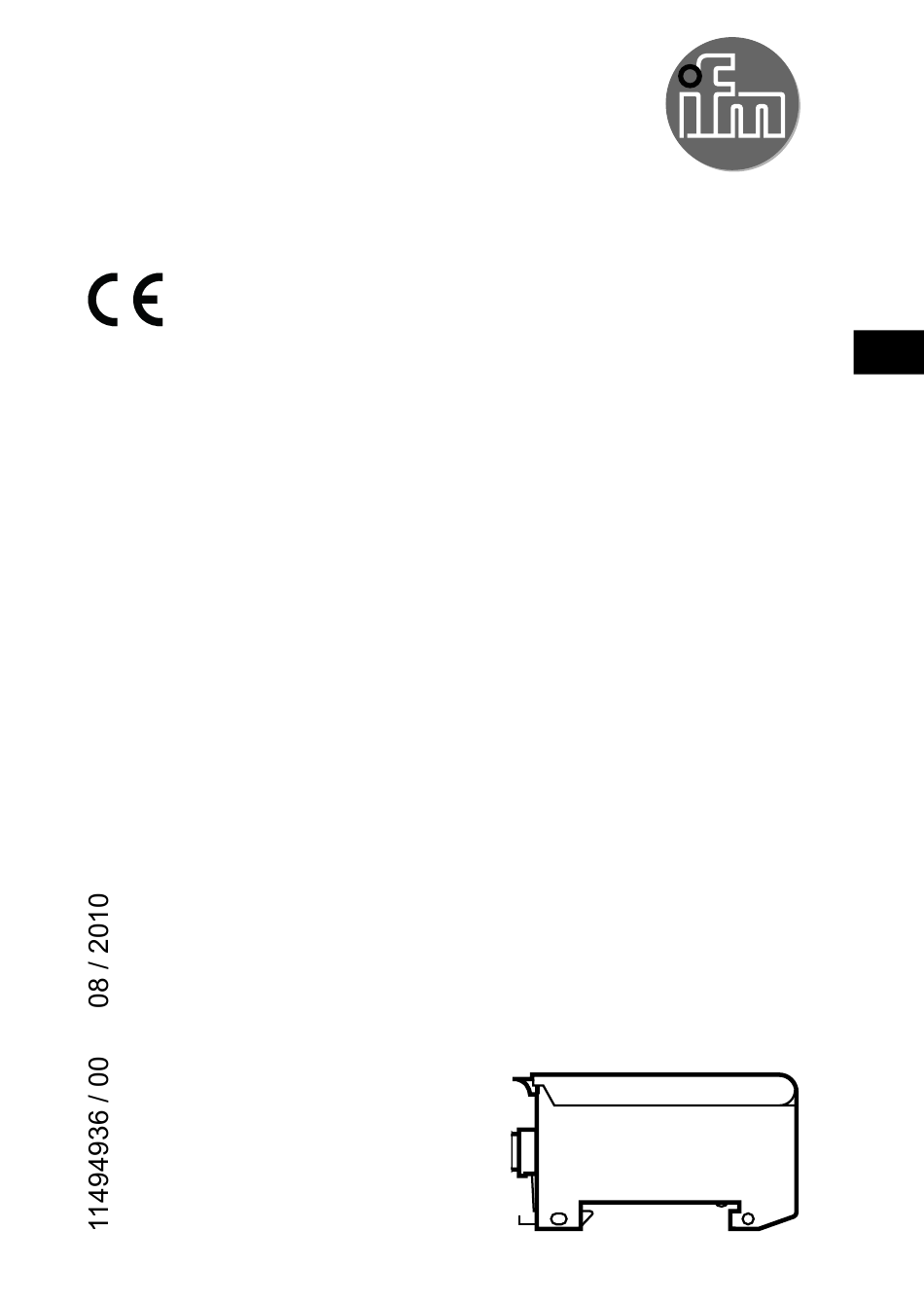

- Page 1 Operating instructions Switching amplifier for fibre optics OBF5xx...
-
Page 2: Table Of Contents
Contents 1 Preliminary note ���������������������������������������������������������������������������������������������������3 1�1 Symbols used ������������������������������������������������������������������������������������������������3 2 Functions and features ����������������������������������������������������������������������������������������3 2�1 Applications ���������������������������������������������������������������������������������������������������3 3 Installation������������������������������������������������������������������������������������������������������������3 3�1 Attaching the fibre optics �������������������������������������������������������������������������������4 4 Electrical connection ��������������������������������������������������������������������������������������������5 5 Operating and display elements ��������������������������������������������������������������������������6 6 Settings ����������������������������������������������������������������������������������������������������������������7 6�1 Automatic setting of the sensitivity �����������������������������������������������������������������7 6�1�1 The sensor is to switch when the object is detected ����������������������������7 6�1�2 The sensor is not to switch when the object is detected ����������������������8 6�1�3 Measured value difference too small ����������������������������������������������������8... -
Page 3: Preliminary Note
The switching amplifier detects objects and materials without contact and indicates their presence by a switching signal� 2.1 Applications • Only for use with ifm fibre optics type FE-50 and FT-50� • The range is determined by the fibre optics� • Pulse stretching, adjustable 0 or 1 ��� 90 ms�... -
Page 4: 3�1 Attaching The Fibre Optics
3.1 Attaching the fibre optics ► Loosen the screw (A)� ► Push the fibre optics into the sen- sor holes (B) until the end stop and hold them� ► Tighten the screw (A)� If the fibre optics are not in contact with the internal optics, the sensing range is reduced�... -
Page 5: Electrical Connection
4 Electrical connection The unit must be connected by a qualified electrician� ► The national and international regulations for the installation of electri- cal equipment must be adhered to� ► Voltage supply according to EN 50178, SELV, PELV� ► Disconnect power� ►... -
Page 6: Operating And Display Elements
5 Operating and display elements Row of LEDs Excess gain in % (4 x LED green Input signal strength 1 x LED red) Pulse stretching in ms Automatic setting "OUT on" Programming but- Manual setting "+" ton [OUT on] Pulse stretching "+" 3: LED yellow Switching status 4 LED green... -
Page 7: Settings
6 Settings 6.1 Automatic setting of the sensitivity 6.1.1 The sensor is to switch when the object is detected Diffuse reflection optics (FT-50) ► Position the object� ► Press [OUT on] for > 2 s to < 6 s� > The sensitivity is set to the object� >... -
Page 8: 6�1�2 The Sensor Is Not To Switch When The Object Is Detected
► Remove the object� transmitter receiver ► Press [OUT off]� > The sensitivity is set without object� > The green LED lights, the yellow LED indicates the switching status� > The programming is finished� 6.1.2 The sensor is not to switch when the object is detected ►... -
Page 9: 6�3 Setting Of Maximum Sensitivity
Modify the switching threshold ► Press [OUT off] to reduce the switching threshold� ► Press [OUT on] to increase the switching threshold� - Fast forward by keeping the button pressed� Exit setting ► Press [OUT on] + [OUT off] simultaneously� >... -
Page 10: 6�4 Setting Of The Pulse Stretching
6.4 Setting of the pulse stretching The length of the output signal can be adjusted� If the object does not stay in the detection zone long enough, it is possible to stretch the pulse time� ► Press [OUT on] for > 6 s to < 20 s� >... -
Page 11: 6�5 Electronic Lock
Timeout If no button is pressed for 15 min during the setting procedure, the unit changes to the normal operating mode� 6.5 Electronic lock The unit can be locked electronically to prevent unauthorised setting� On delivery the unit is not locked� Locking / unlocking ►... -
Page 12: 7�2 Fault Indications
Row of LEDs is off� 8 Maintenance, repair, disposal Faulty sensors must only be repaired by the manufacturer� ► After use dispose of the unit in an environmentally friendly way in accordance with the applicable national regulations� Technical data and further information at www�ifm�com...
