SIMPA UZW11RM User Manual

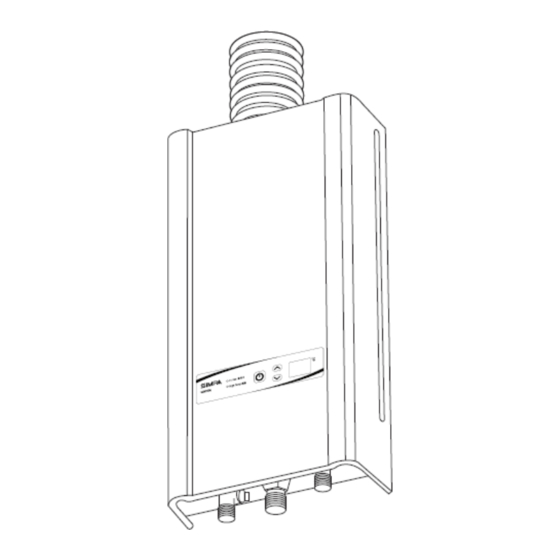

Instantaneous gas water heater
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
即熱式氣體熱水爐
Instantaneous Gas Water Heater
型號 Model : UZW11RM / UZW11TM
使用說明書
User Manual
UZW11RM
UZW11TM
香港煤氣適用
For Hong Kong Town Gas

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the UZW11RM and is the answer not in the manual?

Questions and answers

Related Manuals for SIMPA UZW11RM

Summary of Contents for SIMPA UZW11RM

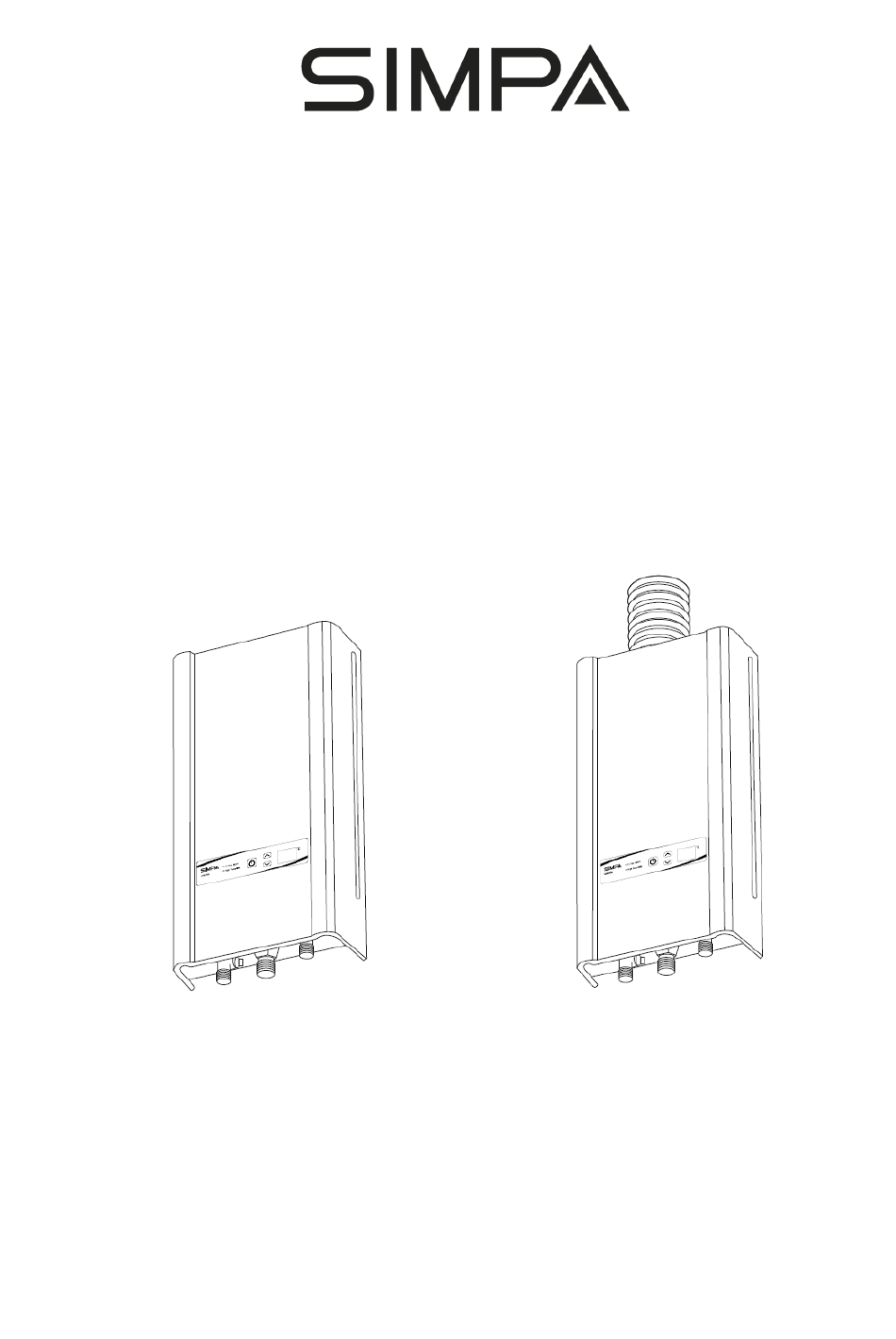

  • Page 1 即熱式氣體熱水爐 Instantaneous Gas Water Heater 型號 Model : UZW11RM / UZW11TM 使用說明書 User Manual UZW11RM UZW11TM 香港煤氣適用 For Hong Kong Town Gas...
  • Page 2 目錄 重要安全指示 …………………………………………………………… 第 頁 產品介紹 ………………………………………………………………….. 第 頁 操作指示 ………………………………………………………………….. 第 頁 保養 …………………………………………………………………………. 第 頁 故障處理 ……………………………………………………………………. 第 頁 規格 ………………………………………………………………………..第 頁 注意! 根據香港氣體安全條例，任何氣體裝置工程，包括爐具和接駁喉管的安裝， 必須由註冊氣體裝置技工執行， 而該技工已於相關的氣體工程類別註冊及受 聘於註冊氣體工程承辦商。...

  • Page 3: 重要安全指示

    重要安全指示 為安全使用本熱水爐，請遵照下列各項指示。有關符號的意思如下： 危險 若忽視此符號，並錯誤使用熱水爐，可能引致死亡或嚴重受傷和發生火警的危險。 警告 若忽視此符號，並錯誤使用熱水爐，可能引致死亡或嚴重受傷，亦可導致火警發生。 注意 若忽視此符號，並錯誤使用熱水爐，可能會引致受傷和財物損毀。 上述描述所導致的受傷及財物損毀情況，請參考下列詳細描述。  受傷：出現受傷，燙傷和觸電危險時，須要送院治理或長期留院治療。  財物損毀：對房屋及傢俱等物件造成廣泛損毀。 危險、警告、注意 禁止 切勿觸摸 必須執行 切勿拆開 必須接到地線 危險 若果發現爐具出現問題 開  當使用熱水爐時，若發現異常的火焰、氣味或特別的聲音，請 關閉 立即關閉熱水龍頭及煤氣錶掣，並通知煤氣公司安排檢修。 關  在發生地震或火災時，請立即停止操作熱水爐。 1. 關閉水龍頭 2. 關閉煤氣錶掣 請勿將排氣管的出口置於室內  排氣管的出口必須面向室外地方。 關閉 關閉 煤氣錶掣 水龍頭 若你發覺有煤氣洩漏...
  • Page 4 重要安全指示 警告 請小心看管兒童  流放熱水到浴缸時，切勿讓兒童在浴室玩耍，以免兒童不小心掉進浴缸，引致危險。  切勿讓兒童單獨洗澡。 切勿自行拆卸、維修或改裝爐具  熱水爐的安裝、維修及其他附帶工程，必須由受僱於註冊氣體工程承辦商及領有適當級別的註冊氣體 裝置技工進行，以免造成危險或損毀爐具。 切勿遮蓋排氣管的出口  切勿因建築更改引至排氣口位於室內，以避免引致一氧化炭中毒或火警危險。 注意 請依照下列指示以防燙傷  當使用熱水後，立即開啟熱水龍頭或迅速減慢熱水流出時， 熱水可能會突然噴出。為避免燙傷危險，切勿將熱水直接噴 灑在頭和身體上。  當使用花灑時，請先用手確認水溫。切勿直接將熱水噴灑在 頭或身體上。 切勿觸摸煙囪 先用手確認水溫  切勿觸摸煙囪或排氣管，避免燙傷。 10 厘米 10 厘米 60 厘米 遵照下列的指示，避免火警發生  如圖所示，請將物件與爐具保持適當距離。  切勿於熱水爐或煙囪周圍擺放或使用易燃物品、揮發 性物質或噴霧器。 有關用途 ...
  • Page 5 重要安全指示 注意 有關安裝  嚴禁安裝於室外地方。  請盡量縮短熱水喉管的長度，以及避免水管有可能導致閉塞及滯水的地方。  盡量縮短熱水出口與水龍頭的距離。  安裝排氣管時，請確保排出的煙氣不會直接排向外牆、窗戶、玻璃、鋼門或鋁窗框等物件， 這或會引致這些物件出現變形及變色。 有關熱水爐控制器  請勿讓小孩隨意按動熱水爐的控制器。避免造成意外或損毀爐具。 預防病菌滋生(例如：退伍軍人病菌)  若熱水爐已停用超過一星期，於使用前，應將滯留於水管內的水先排走。  進行排水時，請盡量避免產生水霧，應使用延伸水管連接出水口及排水位。  排水方法 : - 關閉熱水爐，將距離熱水爐最遠的熱水水龍頭完全開啟 1 分鐘 有關清潔及保養  若熱水爐或喉管接觸到含氯除菌劑、酸性浴室清潔劑、除臭劑或食鹽，請用大量的清水把它們 沖掉，避免造成意外或損毀爐具。  切勿使用溶劑或油性清潔劑清潔爐具，這會引致變色或變形。...

  • Page 6: 產品介紹

    產品介紹 UZW11RM / UZW11TM 面板控制器 冷水接口 冷水接口 熱水接口 熱水接口 煤氣接口 面板控制器 開/關按鈕 溫度顯示 使用中指示燈  當熱水爐運作時，指示  顯示熱水溫度設定。  用於開啟或關閉熱水爐。 燈便會亮起。  若熱水爐出現異常時，  按下按鈕開啟熱水爐，溫 故障信號會閃爍顯示。 度顯示屏會亮起。 高溫指示燈 水溫調較按鈕  當熱水溫度設定達50  用作設定熱水溫度。 以上，指示燈便會亮起。...

  • Page 7: 操作指示

    操作指示 注意  為避免燙傷，淋浴時請先用手確認水溫，切勿將熱水正接噴灑往頭部和身上。  為避免燙傷，使用高溫的熱水後，水管中仍存有高溫熱水，再次使用熱水時，請務必先用手確認 熱水的溫度後才使用。  長時間不使用熱水爐時，請關閉電源、進水閥、供氣閥。 熱水水溫設定 1） 開啟熱水爐 溫度顯示屏 開/關按鈕 開啟熱水爐的電源後，按面板控制器上的開/關按鈕。  溫度顯示屏亮起，此時熱水爐處於備用狀態。  安裝後首次使用時，預設溫度 42℃ 顯示於顯示屏上。  2） 設定熱水水溫 按「 」按鈕調高水溫，或按「 」按鈕調低水溫。  調高水溫 設定溫度可由 35℃ 調較至 60℃，溫度設定會顯示於溫度顯示屏。  清洗碗碟溫度 沐浴溫度 高溫 調低水溫 3） 使用熱水 當開啟熱水水龍頭時，熱水爐立即運作，使用中指示燈會亮起。...
  • Page 8 殘火安全裝置：當水龍頭已經關閉而火焰仍然存在，而在熱交換器內的水溫高達 105℃時，雙金屬安  全裝置會關閉電磁閥停止供氣。 過度沸騰：當熱水溫度高於 90℃，熱水熱敏電阻信號將傳送到主控器停止供氣。  水流量感應裝置：若進入的水流受到阻隔或被中止。水流量感應器會停止傳送磁脈衝信號到主控器, 並  停止供氣。 過熱保護：若熱交換器燒毀或溫度高達 139℃時，過熱保護裝置會啟動，停止熱水爐運作。  防止過高水壓裝置：若熱水爐內的水壓高於 2100kPa，置於熱水出口的洩壓閥會打開，釋放已累積的  壓力，待水壓降回 1500kPa 的水平才會關閉。 助燃風扇轉速檢查：風扇的轉速由轉速感應器所監測；若風扇轉速與要求速度有所偏差，訊號將會傳  送到主控器，而轉速亦會作出相應的調整。 恆溫熱水爐調控熱水溫度提示 UZW11RM / UZW11TM 熱水爐可以提供每分鐘 11 公升流量，升溫 25℃ 的熱水，適合在不同季節  的一般沐浴使用。您可以在控制面板設定所需的熱水溫度，熱水爐將會自動調控出水溫度。但是在一 些特殊情況下，除通過控制面板設定熱水溫度外，可同時調節熱水流量，以便達到所需溫度。 在冬季偶有極寒冷的天氣，自來水的溫度可能過低或熱水流量過大，熱水爐的出水溫度可能低於設定  的溫度，您可以調節水龍頭或花灑掣來減少熱水流量，以便獲得適合的水溫。 在夏季偶有極炎熱的天氣，自來水的溫度可能過高或熱水流量過小，熱水爐的出水溫度可能高於設定  的溫度，您可以調節水龍頭或花灑掣來增加熱水流量，或輔以混合冷水，以便獲得適合的水溫。...

  • Page 9: 故障處理

    保養 1) 機身不可用溶劑清潔，應使用濕軟布揩抹，再用乾軟布揩乾。 2) 如花灑出水變慢，花灑水孔可能堵塞，應加以清理。 3) 應定期檢查及保養熱水爐，可保安全及高效率使用。 故障處理 安全裝置會持續監察熱水爐運作。當故障發生時，故障信號會在溫度顯示器上閃動，方便處理有關問題 。 當詢問維修服務時，請說出有關故障信號。 故障信號 故障內容 處理方法 關掉面板控制器，然後檢查煤氣閥是否開啟，煤氣供 應是否中斷。若煤氣供應正常，重新開啟電源，當開 和關熱水龍頭數次後(每次開關相隔約10秒)，沒有出 點火失誤 現故障顯示，說明熱水爐可以正常使用。如故障信號 仍然存在，請致電煤氣公司客戶服務熱線。 請致電煤氣公司客戶服務熱線 熄火安全裝置啟動 請致電煤氣公司客戶服務熱線 過熱保護裝置啟動 請致電煤氣公司客戶服務熱線 殘火安全裝置啟動 請致電煤氣公司客戶服務熱線 入水温度感應器故障 請致電煤氣公司客戶服務熱線 出水温度感應器故障 請致電煤氣公司客戶服務熱線 助燃風扇故障 在一般情況下，打開然後關閉熱水龍頭，故障信號便會被清除。如故障信號仍然存在，可嘗試關上電 源，等待 10 秒後重啟熱水爐。若故障顯示仍然存在，請致電煤氣公司客戶服務熱線 2880 6988。 在寒冷及潮濕天氣， 排煙管出口偶會冒出煙霧， 這是煙氣中的水氣遇冷轉為白色煙霧所致， 這是正常現象。...
  • Page 10 規格 型號 UZW11RM UZW11TM 熱水爐類別 機動排煙密封式 排氣方式 背排 頂排 機身尺寸（毫米） 370 （闊）x 675 （高）x 135 （深） 重量（千克） 燃氣種類 香港煤氣 供氣壓力（千帕） １.５ 基本規格 煤氣 3/4 ＂ BSP 冷水 G1/2 接駁 熱水 G1/2 電源供應 220 伏特 / 50 赫 交流電 排煙管道 Ø110 x Ø75 Ø100 x Ø60...

  • Page 11: Table Of Contents

    Contents Important Safety Instructions ………………………………….. P. 10 Product Description ………………………………………………... P. 13 Operating Instructions ……………………………………………. P. 14 Maintenance ……………………………………………....P. 16 Trouble Shooting ……………………………………………………. P. 16 Specifications ……………………………………………....P. 17 Attention! According to the Gas Safety Ordinance of Hong Kong, any gas installation works including the installation of appliances and connection tubing, must be undertaken by registered gas installers who are registered for that appropriate classes and be...

  • Page 12: Important Safety Instructions

    Important Safety Instructions In order to use this appliance safely, please follow the following instructions . Meanings of the symbols are as follows. If you ignore this warning sign and act mistakenly , it may incur death, serious injury and Danger explosion risk.
  • Page 13 Important Safety Instructions Warning Care to be taken with children  Do not allow children to bath alone. Self disassembling, repairing and modification of appliance are strictly forbidden  who are registered for that appropriate classes and be employed by registered gas contractors in order to avoid danger and appliance damages.
  • Page 14 Important Safety Instructions Caution Regarding installation  Do not place or install it at outdoor.  Minimize pipe length and avoid dead legs and stagnant corners in hot water pipework.  Minimize the distance between hot water outlet and water tap. ...

  • Page 15: Product Description

    Product Description UZW11RM / UZW11TM Front Panel Control Hot Water Cold Water Connection Cold Water Connection Connection Hot Water Connection Gas Connection Front Panel Control ON/OFF Button Temperature Display In Use Indicator    Show hot water temperature Indicator lights up when...

  • Page 16: Operating Instructions

    Operating Instructions Caution  To prevent scalding, check water temperature with your hand before use. Do not direct water onto the head or body.  When you turn on the tap again after using high temperature hot water, there is a risk of being scalded as high temperature water may in the water pipe.
  • Page 17 Temperature Modulation Water Heater Temperature Setting Reminder  UZW11RM / UZW11TM water heater is capable to deliver 11L/min hot water at 25℃ temperature rise, which is suitable for usual bathing purpose for all seasons. You can select the desired temperature by setting temperature on control panel and the water heater will automatically provide hot water at that temperature.

  • Page 18: Maintenance

    Maintenance 1) Never use solvents to clean the body of water heater. Please wipe the surface with a soft, damp cloth, then dry with a soft cloth. 2) If the water flow at the shower is reduced, the shower head may be blocked. Check and clean if necessary. 3) It is necessary for the appliance to be inspected and maintained regularly so that it can be used safely and efficiently.

  • Page 19: Specifications

    Specifications Model UZW11RM UZW11TM Water Heater Type Fan Draught Room-sealed Flue Type Back Flued Top Flued Dimensions（mm） 370(W) x 675(H) x 135(D) Weight（kg） Gas Type Hong Kong Town Gas Gas Supply Pressure（Kpa） １.５ Basic Specification 3/4 ＂ BSP Cold Water...
  • Page 20 201906...
