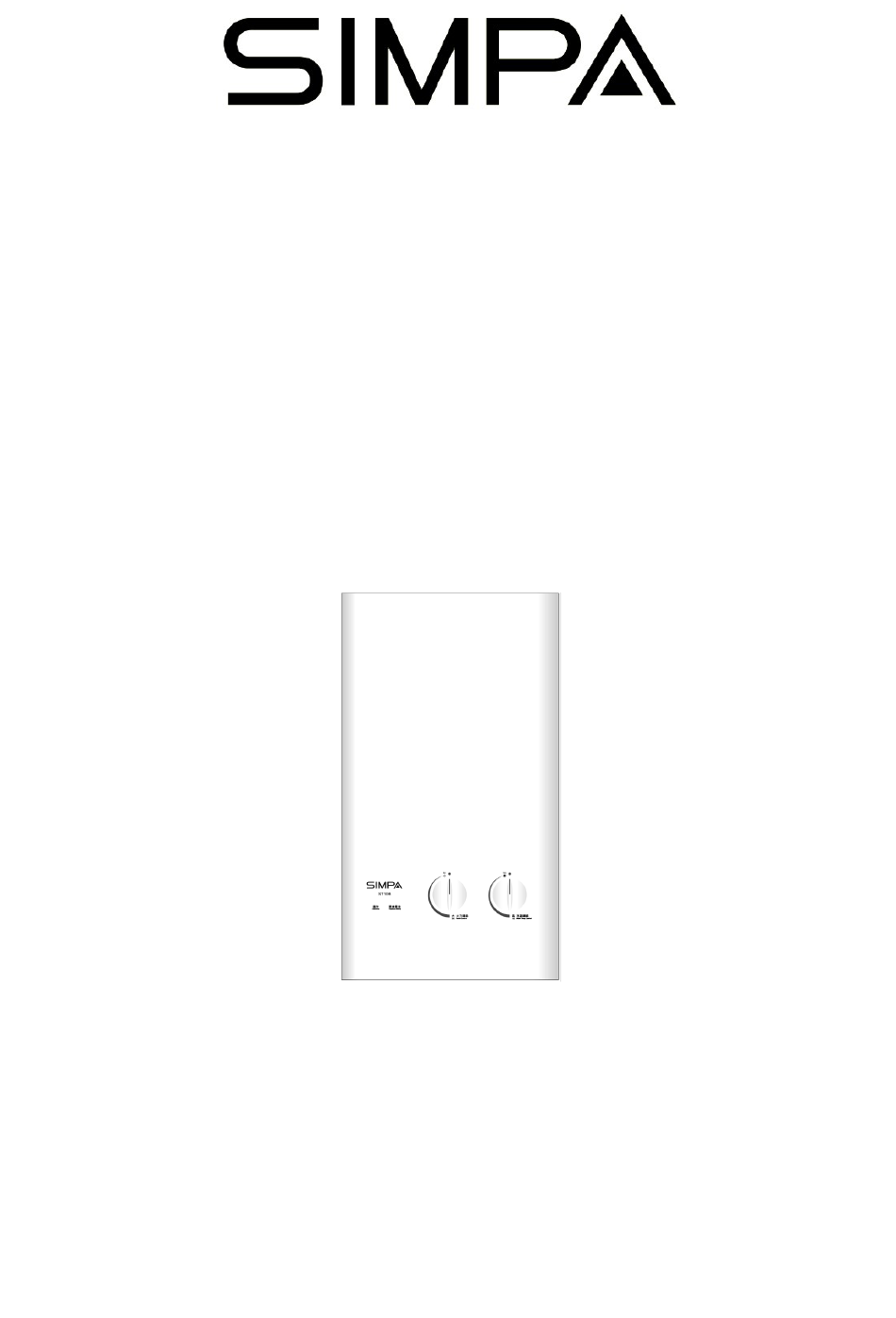

- Page 1 即熱式氣體熱水爐 Instantaneous Gas Water Heater 型號 : ST10B Model 使用說明書 User Instructions 香港煤氣適用 For Hong Kong Town Gas...
- Page 2 目錄 重要安全指示 …………………………………………………………… 第 頁 產品介紹 ………………………………………………………………….. 第 頁 操作指示 ………………………………………………………………….. 第 頁 保養 …………………………………………………………………………. 第 頁 故障處理 ……..…………………………………………………………… 第 頁 規格 ………………………………………………………………………..第 頁 注意! 根據氣體安全條例 ， 任何氣體裝置工程， 包括爐具和接駁喉管的安裝， 必須 由註冊氣體裝置技工執行， 而該技工已於相關的氣體工程類別註冊及受聘於 註冊氣體工程承辦商。...
-
Page 3: 重要安全指示
重要安全指示 為安全使用本爐具，請遵照下列各項指示。下列指示對安全有莫大關係，警示及其意思如下： 若忽視此警示，並作出錯誤行動 ，可能引致死亡或嚴重受傷和發 危險 生火警的危險。 若忽視此警示，並錯誤使用爐具，可能引致死亡或嚴重受傷，亦 警告 可導致火警發生。 注意 若忽視此警示，並錯誤使用爐具，可能會引致受傷和財物損毀。 上述描述所導致的受傷及財物損毀情況，請參考下列詳細描述。 · 受傷： 出現損傷、燙傷及觸電等情況，並須送院治理或長期留院治療。 · 財物損毀： 對房屋及傢俱等物件造成廣泛損毀。 本說明書中包含不同警示，請參考下列有關警示意思的描述。 危險、警告、 禁止 切勿觸摸 必須執行 切勿拆開 必須接到地線 注意 危險 開 若發現本爐具出現以下問題 · 當使用爐具時，若發現異常的火焰、氣味或特別的 關 聲音，請立即關閉熱水水龍頭及煤氣錶掣，並通知 煤氣公司安排檢修。 1. 關閉熱水水 2. 關閉煤氣錶掣 · 在發生地震或火災時，請立即停止操作爐具。 龍頭... - Page 4 重要安全指示 危險 1. 請停止使用本 2. 開啟所有窗 3. 使用位於室外 爐具，並關閉煤 戶讓煤氣排出 的電話與煤氣公 氣錶掣。 屋外。 司緊急事故熱線 若你發覺有煤氣洩漏 2880 6999 聯 關閉水龍頭 絡。 關閉煤氣錶掣 若發生燃氣洩漏 · 切勿點燃明火、插拔電源插頭。 · 禁止開啟或關閉電器產品。 · 切勿在附近使用電話、手機。 切勿在漏氣處理完畢前進行上述活動或再次打開煤氣錶掣。 警告 請小心看管兒童 · 注入熱水到浴缸時，切勿讓兒童在浴室玩耍，以免兒童不小心掉進浴缸或導致預計不到的 意外發生。 · 切勿讓兒童於沒有成人監督下洗澡。 嚴禁自行拆卸、維修或改裝爐具 · 爐具的安裝、維修及其他附帶工程，必須由受僱於註冊氣體工程承辦商及領有適當類別的 氣體裝置技工進行，以免造成危險或損毀爐具。 切勿遮蓋排氣管出口...
- Page 5 重要安全指示 注意 有關安裝 · 嚴禁安裝爐具於室外地方。 · 爐具必須在空氣流通的房間安裝及使用。 · 不建議將爐具安裝在吊櫃或壁櫃內。 · 如爐具安裝在間隔室內，最小間隔室通風口需符合機電工程署<工作守則：氣體應用指南之 三>內的要求。 · 請盡量縮短熱水喉管的長度，以及避免水管有可能導致閉塞及滯水的地方。 · 盡量縮短熱水出口與水龍頭的距離。 · 安裝排氣管時，確保排出的煙氣不會直接排向外牆、窗戶、玻璃、鋼門或鋁窗框等物件， 這或會引致這些物件出現變形及變色。 排氣管 遵照下列指示，避免火警 · 切勿於爐具或排氣管周圍擺放易燃物品，如紙張、木材 或衣服。 · 切勿於爐具或排氣管周圍擺放或使用揮發性油劑，如汽 油或揮發油。 · 切勿於爐具或排氣管周圍擺放或使用噴霧罐，如噴髮劑 或噴霧清潔劑 。 有關用途 · 本爐具只供家居用途。為免縮短爐具的壽命，請勿用於商業用途。 · 請勿將流經本爐具的水用作飲用或煮食用途。 · 本爐具只作供應熱水給浴室或廚房使用，切勿用作其他用途，以免發生意外或損壞爐具。 遵照下列指示以防燙傷 · 時，較高溫...
- Page 6 重要安全指示 注意 有關爐具控制器 · 請勿讓小孩隨意按動爐具的面板控制器。避免造成意外 或損毀爐具。 有關使用 · 若爐具已停用超過一星期，於使用前，應將滯留於水管內的水先排走。 · 進行排水時，請儘量避免產生水霧。使用延伸水管連接出水口及排水位。 · 排水方法︰將距離爐具最遠的熱水水龍頭完全開啟1分鐘。 有關清潔及保養 · 若爐具或喉管接觸到含氯除菌劑、酸性浴室清潔劑、除臭劑或食鹽，請用大量的清水把它們 沖掉，避免造成意外或損毀爐具。 · 切勿使用溶劑或油性清潔劑清潔爐具，否則或會令爐具變色或變形。 · 請使用原廠零件及配件，避免造成意外或損毀爐具。...
-
Page 7: 產品介紹

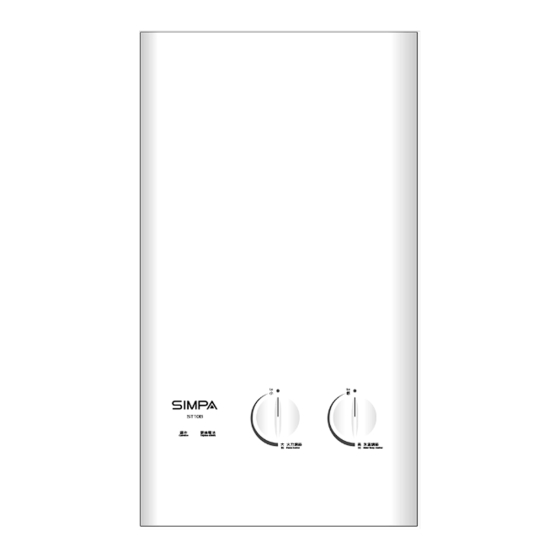

產品介紹 ST10B 面板控制器 電池盒（於底部） 水洩壓閥 冷水接口 熱水接口 供氣接口（香港煤氣） 面板控制器 火力調節旋鈕 水溫調節旋鈕 用作調節火力大小。 用作調節熱水溫度。 更換電池指示燈 指示電池狀態，電池耗盡時會亮起。 運作指示燈 指示爐具運作狀態，爐具運作時會亮起。... -
Page 8: 操作指示
操作指示 注意 首次或於早上使用爐具時，供氣管道內有機會因殘留空氣而無法即時自動點燃燃燒器。 · 請關閉熱水水龍頭，待 10 秒後再開啟熱水水龍頭，重複自動點燃程序。 為避免燙傷： · 淋浴前請先用手確認水溫，切勿直接將熱水噴灑在頭和身體上。 · 使用高溫熱水後，水管中仍存有高溫熱水。再次使用熱水時，應 · 先用手確認水溫，待溫度適合後才使用。 先用手確認水溫 在供水壓力較高的情況下，使用爐具時有機會出現較大的水流聲，此屬正常現象。 · 長時間不使用爐具時，請關閉冷水水掣及爐具供氣閥。 · 初次使用爐具 請按步驟 （１） 至（５），檢查爐具運作。 （１） 開啟冷水水掣。 （２） 完全開啟熱水水龍頭，確認正常出水後關閉。 ST10B （３） 完全開啟爐具供氣閥。 （４） 裝上電池。 方法：電池盒位於機身下方，依照盒內標示的電池正、負 極方向，正確裝上電池（1.5伏D型鹼性電池兩枚）。 （５） 分別將火力調節及水溫調節旋鈕轉至「小」及「低」的旋 鈕標示位置。完全開啟熱水水龍頭，並確認熱水流出後關 閉。... - Page 9 操作指示 使用爐具 （1） 啟動爐具 開啟熱水 水龍頭 當完全開啟熱水水龍頭時，爐具立即運作。 · （2） 使用熱水 開啟熱水水龍頭後，燃燒器會自動點燃， 熱水隨即流出。運 · 作指示燈同時亮著。 運作指示燈 熱水水龍頭不宜開啓過小，否則使用時有機會出現無法燃點 · 或中途熄火現象。 水龍頭開啟 水龍頭完全 過小 開啟 （3） 調較熱水水溫 轉動水溫調節旋鈕及火力調節旋鈕可調較熱水水溫。 · 火力調節旋鈕： · 轉動旋鈕以調節火力。於出水量維持不變的情況下，以逆時 針方向轉動火力調節旋鈕可提高熱水水溫；以順時針方向轉 火力調節旋鈕 動火力調節旋鈕則可降低熱水水溫。火力可調節範圍為 「小」至「大」。旋鈕標示「小」為最低火力，而旋鈕標示 「大」則為最高火力。 水溫調節旋鈕： · 轉動旋鈕以調節水溫。以順時針方向轉動水溫調節旋鈕提高 熱水水溫；以逆時針方向轉動火力調節旋鈕則降低熱水水 水溫調節旋鈕 溫。水溫可調節範圍為「低」至「高」。旋鈕標示「低」為 最低水溫，而旋鈕標示「高」則為最高水溫。...
- Page 10 鎖緊電池盒螺絲。錯誤裝配電池會導致爐具不能運作。 請同時換上兩枚相同品牌的新電池。如所更換的電池為一新一 · 舊或不同品牌，則有機會引致電池破裂或電池液洩漏等情況， 並造成爐具損壞。 安全設施 熄火安全裝置：裝置利用火焰感應棒監察燃燒狀態是否正常。當火焰失效時，火焰失效訊號會傳送到 · 主控器以停止供氣。 殘火安全裝置：熱水水龍頭關閉後，若火焰仍然存在而熱交換器內的熱水溫度高達 80℃時，裝置會停 · 止供氣。 防止過熱保護裝置：當熱交換器燒毀或溫度高達 139℃時，裝置會啟動，並停止爐具運作。 · 防止過高水壓裝置：當爐具內的水壓高於 2100kPa，位置於熱水出口的水洩壓閥會打開洩壓，並於水 · 壓降回 1700kPa 的水平後關閉。 調節熱水溫度提示 ST10B 則可提供每分鐘 10 公升流量 （ 升溫 25℃ ） 的熱水。為配合在不同季節的沐浴使用，可透過 · 面板控制器調節所需的熱水溫度。 在冬季偶有極寒冷的天氣，自來水的溫度可能過低或熱水流量過大，爐具的出水溫度可能會比較低， · 您可以調節水龍頭或花灑掣來減少熱水水流量，以便獲得適合的水溫。 在夏季偶有極炎熱的天氣，自來水的溫度可能過高或熱水流量過小，爐具的出水溫度可能會比較高， · 您可以調節水龍頭或花灑掣輔以混合冷水，以便獲得適合的水溫。...
-
Page 11: 故障處理
保養 (1) 爐具機身不可用溶劑清潔，應使用濕軟布揩抹，再用乾軟布抹乾。 (2) 如花灑出水量變少，花灑頭的水孔可能已堵塞。應檢查並加以清理。 (3) 必須定期檢查及保養爐具，以確使用上的安全及效率。 故障處理 故障 故障原因 處理方法 仍未開啟煤氣錶閥及／或爐 完全開啟煤氣錶閥及／或爐具供氣閥。 具供氣閥 喉管內含有空氣 關閉熱水水龍頭，10秒後重新開啟熱水水龍。 電量已耗盡 更換電池。 沒有點火或沒有熱 完全關閉冷水掣，並清洗冷水掣的濾水網。清 水供應 供水壓過低 洗後妥善裝回冷水掣及完全開啟熱水水龍頭。 花灑出水孔阻塞 清理花灑。 混合水龍頭的調節不當，冷 減少混合水龍頭的冷水量。 水過多 爐具供氣閥沒有完全開啓 完全開啓爐具供氣閥。 熱水溫度過低 水溫調節或火力調節旋鈕的 適當地調較水溫或火力旋鈕。 設置不適當 水溫調節或火力調節旋鈕的 熱水溫度過高 適當地調較水溫或火力旋鈕。 設置不適當 更換電池指示燈 電量過低 爐具仍可使用（應準備新電池）。... - Page 12 規格 型號 ST10B 爐具類別 自然排煙密封式 安裝方式 掛牆式 排氣方式 背排式 機身尺寸－闊 x 高 x 深（毫米） 370 x 705 x 188 重量（千克） 13.5 燃氣種類 香港煤氣 供氣壓力（千帕） 基本規格 燃氣 G3/4 冷水 G1/2 接駁 熱水 G1/2 電源 1.5伏 D型鹼性電池（2枚） 點火方式 自動電子點火 最高 22.4 額定熱負荷...
-
Page 13: Table Of Contents
Contents Important Safety Instructions …………………………… P. 1 Product Descriptions …………………………………….. P. 5 Operating Instructions …………………………………… P. 6 Maintenance ……………………………………………..P. 9 Trouble Shooting …………………………………………. P. 9 Specifications ……………………………………………... P. 10 Attention! According to the Gas Safety Ordinance of Hong Kong, any gas installation works including the installation of appliances and connection tubing, must be undertaken by registered gas installers who are registered for that appropriate classes and be employed by... -
Page 14: Important Safety Instructions
Important Safety Instructions In order to use this appliance safely, please be sure to follow the below guidelines. The following guidelines have an important bearing on safety. Warning signs and their meanings are as below. If you ignore this warning sign and act mistakenly, it may incur death, or Danger serious injury and will lead to an imminent danger of fire breaking out. - Page 15 Important Safety Instructions Danger 1. Cease use and 2. Open all 3. Call Towngas close the gas windows to Emergency meter valve. disperse the Hotline on 2880 gas. 6999 with a Turn off phone outside water tap If you notice a gas leak the premises.
- Page 16 Important Safety Instructions Caution Regarding installation · Do not install the appliance at outdoor. · Install and use the gas appliance in a well-ventilated room. · It is not recommended to install the gas appliance inside any hanging wall case or cupboard. ·...
- Page 17 Important Safety Instructions Caution Regarding control usage · Keep the front panel control out of reach of children. It is intended to prevent accidents or damage of appliance. Regarding operation · If appliance is not used for more than one week, drain away stagnant water inside the water pipework before use.
-
Page 18: Product Descriptions
Product Descriptions ST10B Front panel control Battery box (at bottom) Water pressure relief valve Cold water connection Gas connection Hot water connection (Hong Kong Town Gas) Front Panel Control Flame Water Temperature Control Knob Control Knob Adjust magnitude of Adjust temperature of flame power. -
Page 19: Operating Instructions
Fully turn on the cold water supply valve. Turn on the hot water tap and check if water is running and close tap. ST10B Fully open the gas valve. Insert the batteries. Method: Battery box is located at the bottom of appliance body. - Page 20 Operating Instructions Use of Appliance Starting use of appliance Turn on hot · Appliance operates immediately when the hot water tap is water tap fully turned on. Using hot water · After turning on hot water tap, burner will be ignited automatically and hot water will be supplied.
- Page 21 Reminder of Adjusting Hot Water Temperature · ST10B is capable to deliver a flow rate of 10L/min (at 25°C temperature rise) hot water. To suit bathing purpose of different seasons, you may adjust hot water temperature through front panel control.
-
Page 22: Maintenance
Maintenance (1) Never use solvents to clean the body of appliance. Please wipe the surface with a soft damp cloth, then dry with a soft cloth. (2) If the water flow at shower head is reduced, the holes of shower head may be blocked. It should be checked and cleaned. -
Page 23: Specifications
Specifications Model ST10B Appliance Type Natural Draught Room-sealed Type Installation Type Wall-mount Type Flue Type Back Flued Type Dimension - W x H x D (mm) 370 x 705 x 188 Weight (kg) 13.5 Gas Type Hong Kong Town Gas... - Page 24 202303...
