TGC RBOX16QR User Instructions

Instantaneous gas water heater
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
即熱式氣體熱水爐

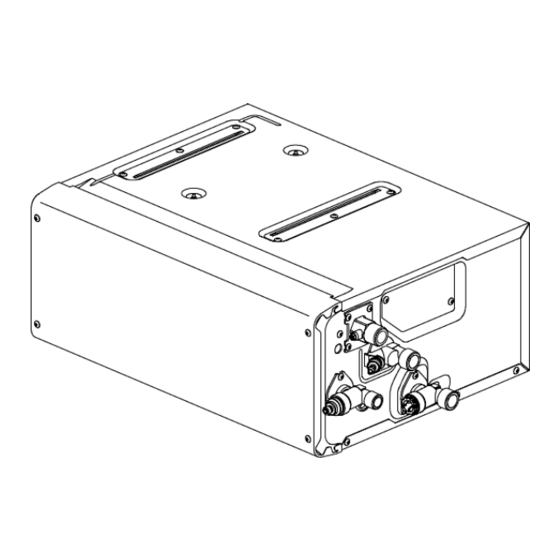

Instantaneous Gas Water Heater
使用說明書
User Instructions
型號 Model
RBOX16QR / RBOX16QL / RBOX16R / RBOX16L
RBOX16QL
RBOX16QR
RBOX16L
RBOX16R
香港煤氣適用
For Hong Kong Town Gas

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RBOX16QR and is the answer not in the manual?

Questions and answers

Related Manuals for TGC RBOX16QR

Summary of Contents for TGC RBOX16QR

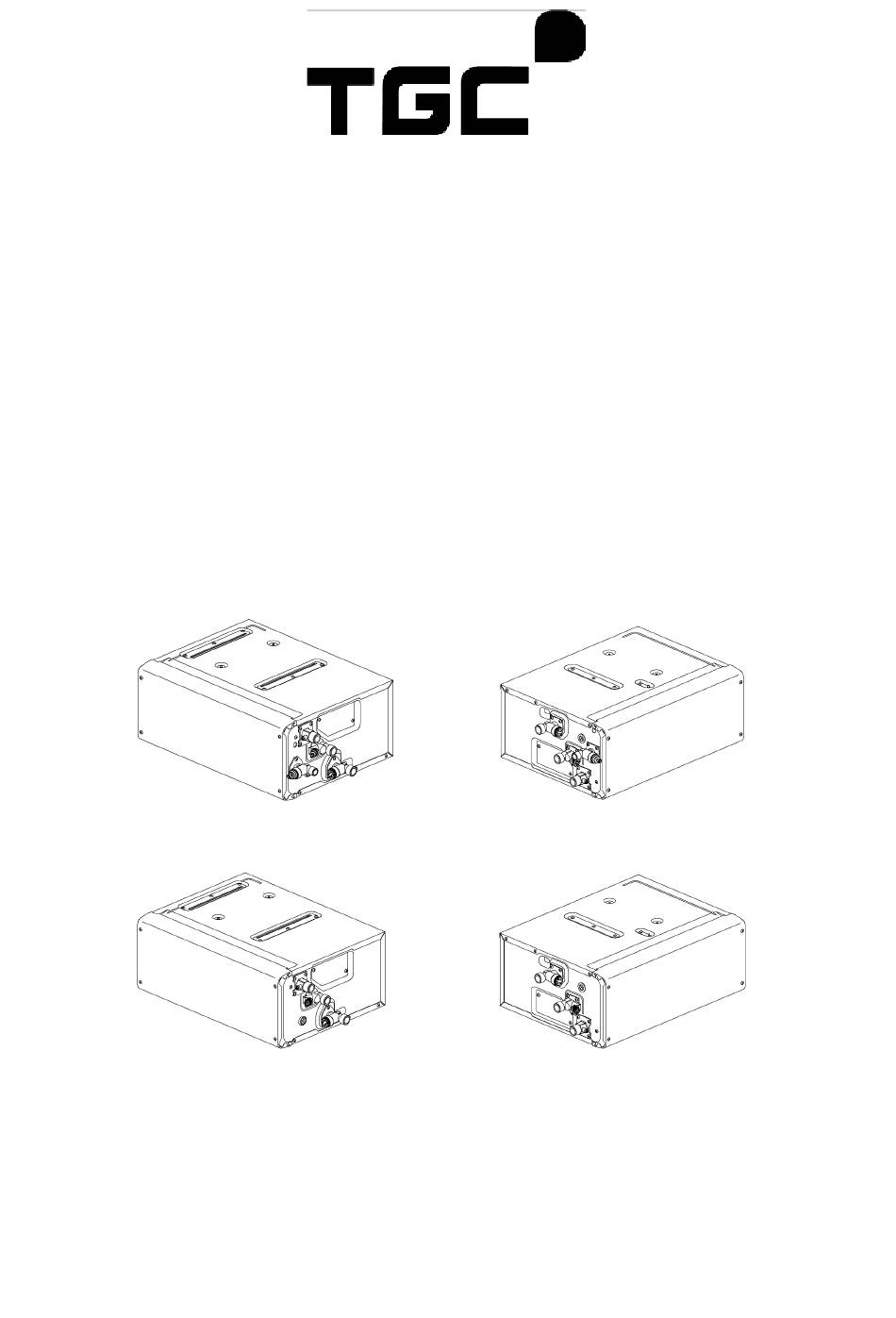

  • Page 1 即熱式氣體熱水爐 Instantaneous Gas Water Heater 使用說明書 User Instructions 型號 Model RBOX16QR / RBOX16QL / RBOX16R / RBOX16L RBOX16QL RBOX16QR RBOX16L RBOX16R 香港煤氣適用 For Hong Kong Town Gas...
  • Page 2 目錄 重要安全指示 …………………………………………………………… 第 頁 產品介紹 ………………………………………………………………….. 第 頁 操作指示 ………………………………………………………………….. 第 頁 保養 …………………………………………………………………………. 第 頁 故障處理 ……..…………………………………………………………… 第 頁 規格 ………………………………………………………………………..第 頁 注意! 根據香港氣體安全條例，任何氣體裝置工程，包括爐具和接駁喉管的安裝， 必須由註冊氣體裝置技工執行， 而該技工已於相關的氣體工程類別註冊及受 聘於註冊氣體工程承辦商。...

  • Page 3: 重要安全指示

    重要安全指示 為安全使用本爐具，請遵照下列各項指示。下列指示對安全有莫大關係，警示及其意思如下： 若忽視此警示，並作出錯誤行動 ，可能引致死亡或嚴重受傷和發生火警 危險 的危險。 若忽視此警示，並錯誤使用爐具，可能引致死亡或嚴重受傷，亦可導致 警告 火警發生。 注意 若忽視此警示，並錯誤使用爐具，可能會引致受傷和財物損毀。 上述描述所導致的受傷及財物損毀情況，請參考下列詳細描述。  受傷： 出現損傷、燙傷及觸電等情況，並須送院治理或長期留院治療。  財物損毀： 對房屋及傢俱等物件造成廣泛損毀。 本說明書中包含不同警示，請參考下列有關警示意思的描述。 危險、警告、 禁止 切勿觸摸 必須執行 切勿拆開 必須接到地線 注意 危險 若發現本爐具出現以下問題 開  當使用爐具時，若發現異常的火焰、氣味或特別的 聲音，請立即關閉熱水水龍頭及煤氣錶掣，並通知 關 煤氣公司安排檢修。 1. 關閉熱水水 2. 關閉煤氣錶掣  在發生地震或火災時，請立即停止操作爐具。 龍頭...
  • Page 4 重要安全指示 危險 1. 請停止使用本 2. 開啟所有窗 3. 使用位於室外 爐具，並關閉煤 戶讓煤氣排出 的電話與煤氣公 氣錶掣。 屋外。 司緊急事故熱線 若你發覺有煤氣洩漏 2880 6999 聯 關閉水龍頭 絡。 開 關 關閉煤氣錶掣 若發生燃氣洩漏  切勿點燃明火、插拔電源插頭。  禁止開啟或關閉電器產品。  切勿在附近使用電話、手機。 切勿在漏氣處理完畢前進行上述活動或再次打開煤氣錶掣。 警告 請小心看管兒童  注入熱水到浴缸時，切勿讓兒童在浴室玩耍，以免兒童不小心掉進浴缸或導致預計不到的 意外發生。  切勿讓兒童於沒有成人監督下洗澡。 嚴禁自行拆卸、維修或改裝爐具  爐具的安裝、維修及其他附帶工程，必須由受僱於註冊氣體工程承辦商及領有適當類別的...
  • Page 5 重要安全指示 注意 有關安裝  嚴禁安裝爐具於室外地方。  請儘量縮短熱水喉管的長度，以及避免水管有可能導致閉塞及滯水的地方。  儘量縮短熱水出口與水龍頭的距離。  安裝煙道時，確保排出的煙氣不會直接排向外牆、窗戶、玻璃、鋼門或鋁窗框等物件，這或 會引致這些物件出現變形及變色。  如圖所示，請將物件與爐具保持適當距離。 遵照下列指示，避免火警 煙道  切勿於爐具或煙道周圍擺放易燃物品，如紙張、木材或 衣服。  切勿於爐具或煙道周圍擺放或使用揮發性物品，如汽油 或揮發油。  切勿於爐具或煙道周圍擺放或使用噴霧罐，如噴髮劑或 噴霧清潔劑 。 有關用途  本爐具只供家居用途。為免縮短爐具的壽命，請勿用於商業用途。  請勿將流經本爐具的水用作飲用或煮食用途。  本爐具只作供應熱水給浴室或廚房使用，切勿用作其他用途，以免發生意外或損壞爐具。 遵照下列指示以防燙傷  時，較高溫的 熱水有機會突然噴出。為避免燙傷危險，切勿將熱水直接噴灑在頭和身 先用手確認水溫 體上。  當使用花灑時，較高溫的熱水可能會先流出。為避免燙傷，請先用手確...
  • Page 6 重要安全指示 注意 有關爐具控制器  請勿讓小孩隨意按動爐具的遙控器。避免造成 意外或損毀爐具。 有關使用  若爐具已停用超過一星期，於使用前，應將滯留於水管內的水先排走。  進行排水時，應儘量避免產生水霧或水花。  排水方法（ii 及 iii 項只適用於備有預熱循環功能的型號） i）關閉爐具，將距離爐具最遠的熱水水龍頭完全開啟1分鐘。 ii）關閉熱水水龍頭，將水溫設定於 50℃，啟動爐具並啟動預熱循環功能運作 3 分鐘。 iii）將水溫設定於 40℃，並完全開啟熱水水龍頭 1 分鐘。  節省能源及防止細菌滋生，不應長時間於不使用熱水的情況下啟動預熱循環功能。不使用 熱水時，應將爐具完全關閉。 有關清潔及保養  若爐具或喉管接觸到含氯除菌劑、酸性浴室清潔劑、除臭劑或食鹽，請用大量的清水把它 們沖掉，避免造成意外或損毀爐具。  切勿使用溶劑或油性清潔劑清潔爐具，否則或會令爐具變色或變形。  請使用原廠零件及配件，避免造成意外或損毀爐具。...

  • Page 7: 產品介紹

    產品介紹 RBOX16QR / RBOX16QL 預熱循環回流接口 冷水過濾網 排水閥 進風管接口 連排水管 冷水接口 RBOX16QR 排氣管接口 熱水接口 供氣接口（香港煤氣） 水洩壓閥 連排水管 預熱循環回流接口 排水閥 進風管接口 連排水管 供氣接口（香港煤氣） RBOX16QL 排氣管接口 水洩壓閥 冷水接口 連排水管 熱水接口 冷水過濾網...
  • Page 8 產品介紹 RBOX16R / RBOX16L 冷水過濾網 進風管接口 冷水接口 RBOX16R 排氣管接口 熱水接口 供氣接口（香港煤氣） 水洩壓閥 進風管接口 供氣接口（香港煤氣） RBOX16L 排氣管接口 水洩壓閥 冷水接口 熱水接口 冷水過濾網...
  • Page 9 產品介紹 遙控器 RBOX16QR / RBOX16QL 遙控器配置 爐具最多可接駁 2 個浴室遙控器（BC-90Q-1H）及 1 個廚房遙控器（MC-90-1H）。  隨爐均附送浴室遙控器（BC-90Q-1H） 1 個。  額外浴室遙控器（BC-90Q-1H）及廚房遙控器（MC-90-1H）亦可供選購。  浴室遙控器 浴室遙控器 廚房遙控器 BC-90Q-1H BC-90Q-1H MC-90-1H （隨爐附件） （可供選購） （可供選購） RBOX16R / RBOX16L 遙控器配置 爐具最多可接駁 2 個浴室遙控器（BC-90-1H）及 1 個廚房遙控器（MC-90-1H）。  隨爐均附送浴室遙控器（BC-90-1H） 1 個。...
  • Page 10 產品介紹 浴室遙控器（BC-90Q-1H） 高溫指示燈 運作指示燈 溫度顯示  當熱水溫度設定為 50℃ 或 備用狀態時，綠色指示燈會  顯示熱水溫度設定。  以上，指示燈會亮著。 亮著。  於爐具出現異常時顯示故障 運作時，指示燈由綠色轉為 信號。  黃色。 水溫設定按鈕  用作調節熱水溫度。 預熱循環按鈕及指示燈 優先按鈕及指示燈 開/關按鈕 用作啟動預熱循環功能。  用作轉變遙控器的優先選控 用作啟動或關閉爐具。   按下按鈕啟動功能，指示燈 權。 按下按鈕啟動爐具，溫度顯   會亮著。 按下按鈕取得優先選控權。 示、運作指示燈及優先指示...
  • Page 11 產品介紹 浴室遙控器（BC-90-1H） 高溫指示燈 運作指示燈 溫度顯示  當熱水溫度設定為 50℃ 或 備用狀態時，綠色指示燈會  顯示熱水溫度設定。  以上，指示燈會亮著。 亮著。  於爐具出現異常時顯示故障 運作時，指示燈由綠色轉為 信號。  黃色。 水溫設定按鈕  用作調節熱水溫度。 優先按鈕及指示燈 開/關按鈕  用作轉變遙控器的優先選控 用作啟動或關閉爐具。  權。 按下按鈕啟動爐具，溫度顯  按下按鈕取得優先選控權。 示、運作指示燈及優先指示  擁有優先選控權的遙控器， 燈會亮著。 指示燈會亮著。 擁有優先選控權的遙控器可 ...
  • Page 12 產品介紹 廚房遙控器（MC-90-1H） 高溫指示燈 運作指示燈 溫度顯示  當熱水溫度設定為 50℃ 或 備用狀態時，綠色指示燈會  顯示熱水溫度設定。  以上，指示燈會亮著。 亮著。  於爐具出現異常時顯示故障 運作時，指示燈由綠色轉為 信號。  黃色。 水溫設定按鈕  用作調節熱水溫度。 優先指示燈 開/關按鈕 擁有優先選控權的遙控器， 用作啟動或關閉爐具。   指示燈會亮著。 按下按鈕啟動爐具，溫度顯  熱水溫度可於優先指示燈亮 示、運作指示燈及優先指示  著的遙控器調節。 燈會亮著。 如指示燈閃爍時，優先選控 擁有優先選控權的遙控器可 ...

  • Page 13: 操作指示

     閉熱水水龍頭，待 10 秒後再開啟熱水水龍頭，重複自動點燃程序。 為避免燙傷：  淋浴前請先用手確認水溫，切勿直接將熱水噴灑在頭和身體上。  使用高溫熱水後，水管中仍存有高溫熱水。再次使用較低溫的熱  水時，應先用手確認水溫，待溫度適合後才使用。 先用手確認水溫 熱水水溫設定為 50℃或以上時，高溫指示燈會亮起。請小心使用高溫熱水。  在供水壓力較高的情況下，使用爐具時有機會出現較大的水流聲，此屬正常現象。  長時間不使用爐具時，請關閉冷水水掣及爐具供氣閥。  初次使用爐具 請按步驟 ❶ 至 ❹ ，檢查爐具運作。 開啟冷水水掣。 RBOX16QR / ❶ RBOX16QL 完全開啟熱水水龍頭，確認正常出水後關閉。 ❷ 完全開啟爐具供氣閥。 ❸ RBOX16R / RBOX16L 將熱水水溫調節至35℃的設定。完全開啟熱水水龍頭， ❹ 並確認熱水流出後關閉。...
  • Page 14 操作指示 使用爐具 （1） 啟動爐具 運作指示燈 啟動爐具電源後，按遙控器上的開/關按鈕。  溫度顯示 溫度顯示及運作指示燈亮起，此時爐具處於備用狀態。  用作啓動爐具的遙控器即擁有優先選擇權，優先指示燈會亮  起。 當優先指示燈閃爍時，優先選控權不能轉換。 優先指示燈 開/關按鈕 安裝後首次使用時，預設溫度為 42℃。  （2） 設定熱水水溫 利用擁有優先選擇權的遙控器可調節熱水水溫。  按「 」及「 」按鈕調節熱水水溫。以「 」按  鈕調高熱水水溫；以「 」按鈕調低熱水水溫。熱水水溫 可調節範圍為： 35℃為最低水溫，而 60℃則為最高水溫。  所設定的熱水溫度會同時顯示於所有遙控器的溫度顯示上。  熱水溫度設定為 50℃或以上時，高溫指示燈會亮起。  調低水溫 調高水溫...
  • Page 15 再次按動浴室 控器（II）的 遙控器（II） 優先按鈕獲 的優先按鈕將 取優先選控 優先選控權轉 權。 換至廚房遙控 器。 （優先指示燈閃爍） （優先指示燈亮起） （優先指示燈閃爍） （優先指示燈熄滅） （優先指示燈熄滅） （優先指示燈亮起） * RBOX16QR 及 RBOX16QL ：浴室遙控器（I）及浴室遙控器（II）為 BC-90Q-1H。 RBOX16R 及 RBOX16L ：浴室遙控器（I）及浴室遙控器（II）為 BC-90-1H。 每個遙控器均可記存其之前擁有優先選控權所設定的溫度（最高 48℃），取得優先選控權時，先前溫  度設定將顯示於溫度顯示。 當爐具處於備用狀態超過 10 分鐘，優先選控權會自動解除，所有優先指示燈會關掉。再使用爐具時，  爐具會按照之前擁有優先選控權的遙控器所設定的溫度提供熱水。 設定溫度為 50℃或以上時，於優先選控權解除後，溫度設定將變更為 48℃。 ...
  • Page 16 操作指示 啟動預熱循環功能 此功能只適用於 RBOX16QR 及 RBOX16QL 型號，並需配合浴室遙控器一併使用。遙控器型號為 BC- 90Q-1H。預熱循環功能會自動將冷水加熱及維持至設定的預熱循環水溫，於開啟熱水水龍頭時便立刻 可使用所需溫度的熱水。 啟動預熱循環功能後，爐具將連續運作直至再次按預熱循環按鈕關閉功能。功能運作時，由於  優先選控權仍能轉換，因此已設定的預熱循環水溫有機會由另一遙控器變更。使用熱水前請先 確認遙控器上溫度顯示的設定溫度，或先用手確認水溫，切勿直接將熱水噴灑在頭和身體上， 以免燙傷。 預熱循環水溫不會因優先選控權的轉換至廚房遙控器而變更。因此當優先選控權被轉換至廚房  遙控器時，預熱循環水溫仍會按照先前擁有優先選控權的浴室遙控器所設定的溫度運作。 使用高溫熱水後，水管中仍存有高溫熱水。再次使用較低溫的熱水時，應先用手確認水溫，待  溫度適合後才使用。 （1） 啟動爐具 運作指示燈 啟動爐具電源後，按遙控器上的開/關按鈕。  溫度顯示及運作指示燈亮起，此時爐具處於備用狀態。  溫度顯示 用作啓動爐具的遙控器即擁有優先選擇權，優先指示燈會亮  起。 當優先指示燈閃爍時，優先選控權不能轉換。 優先指示燈 開/關按鈕 （2） 設定預熱循環水溫 利用擁有優先選擇權的遙控器可調節預熱循環水溫。  按「...
  • Page 17 操作指示 供水暫停提示及處理 此提示及處理方法只適用於 RBOX16QR 及 RBOX16QL 型號。 （1） 暫停供水時 切勿開啟熱水水龍頭，以免空氣進入水管。 切勿開啟  熱水水龍頭 （2） 供水恢復後 按遙控器上的開/關按鈕關閉爐具，將距離爐具最遠的熱水水  開啟 龍頭完全開啟 1 分鐘。 熱水水龍頭 如空氣未有從熱水水龍頭內排出，關閉熱水水龍頭。將熱水  水溫設定於 50℃，啓動爐具及預熱循環功能，並運作 3 分 運作指示燈 鐘。 如預熱循環功能未有出現問題，便可關閉爐具。  溫度顯示 重新啟動爐具並將熱水水溫設定於 40℃，並完全開啟熱水水  龍頭 1 分鐘。 優先指示燈...
  • Page 18 RBOX16R / 型號 RBOX16QL RBOX16L 殘火保護裝置設計溫度 97℃ 防止過度沸騰保護裝置設計溫度 95℃ 防止過熱保護裝置設計溫度 221℃ 啟動水壓 1000kPa 2100kPa 防止過高水壓保護裝置 設計水壓 關閉水壓 700kPa 1500kPa 調節熱水溫度提示 RBOX16QR / RBOX16QL / RBOX16R / RBOX16L 可提供每分鐘 15.5 公升流量 （升溫 25℃） 的熱  水。為配合在不同季節的沐浴使用，可透過遙控器調節所需的熱水溫度。 在冬季偶有極寒冷的天氣，自來水的溫度可能過低或熱水流量過大，爐具的出水溫度可能會比較低，  您可以調節水龍頭或花灑掣來減少熱水水流量，以便獲得適合的水溫。 在夏季偶有極炎熱的天氣，自來水的溫度可能過高或熱水流量過小，爐具的出水溫度可能會比較高，  您可以調節水龍頭或花灑掣輔以混合冷水，以便獲得適合的水溫。...

  • Page 19: 故障處理

    請致電維修服務。 熱交換器或燃燒室異常 請致電維修服務。 防止過熱保護裝置啟動 請致電維修服務。 回水溫度感應裝置異常或故障 請致電維修服務。 出水溫度感應裝置異常或故障 請致電維修服務。 熱交換器溫度感應裝置異常或故障 請致電維修服務。 進風溫度感應裝置異常或故障 請致電維修服務。 燃氣調節閥線路異常 請致電維修服務。 助燃風扇異常 請致電維修服務。 關閉並重新啟動遙控器後，重複啟動預熱循環功能 預熱循環系統異常 數次。如故障信號仍然存在，請致電維修服務。 (只RBOX16QR及RBOX16QL適用) 電控部分異常或故障 請致電維修服務。 電控部分異常或故障 請致電維修服務。 電控部分異常或故障 請致電維修服務。 在一般情況下，關閉熱水水龍頭然後重新開啟，故障信號有可能消除。若故障信號仍然存在，可先嘗試關 閉供電電源， 等待 10 秒後重新啟動爐具。 如故障信號繼續存在， 請致電煤氣公司客戶服務熱線 2880 6988。 在寒冷及潮濕的天氣， 排煙管出口偶會冒出煙霧， 這是煙氣中的水氣遇冷而形成白色煙霧， 此屬正常現象。...
  • Page 20 檢查供氣是否正常及有否出現中斷。  檢查水龍頭是否出水正常。  檢查冷水過濾網是否被堵塞。  檢查供電是否正常。  完全開啟煤氣錶閥及／或爐具供氣閥。  完全開啟冷水水掣及／或熱水水龍頭。  啟動爐具電源後，並按遙控器上的開/關按鈕。  熱水沒有即時流出 啟動電源後，按遙控器上的開/關按鈕。  未有啟動預熱循環功能（所有型號適用） 從爐具到熱水水龍頭間存在一段距離，因此熱水未能即時流出。  已啟動預熱循環功能（只適用於RBOX16QR及RBOX16QL型號） 從啟動功能到達到設定的預熱循環水溫需時間加熱，因此熱水未能即時流 出。 熱水流量出現變化  如爐具正於一個水龍頭供應熱水，並於另一個水龍頭需同時供應熱水時，熱 水水流量會減少。而因應供水水壓及水管狀況，有機會出現熱水水流量驟降 或水流斷續的情況。待供水水壓及水管狀況穩定後，熱水水流會穩定下來。  因不同水龍頭產品於特性上有所差異，熱水水流量的改變有機會屬個別產品 的特性。例如：熱水水流於剛流出時會較多，後續水流將趨於穩定。  熱水溫度過高 完全開啟冷水水掣及／或熱水水龍頭。  檢查所設定的熱水溫度是否適當。  在夏季偶有極炎熱的天氣，自來水的溫度可能過高或熱水流量過小，爐具的 出水溫度可能會比較高，您可以調節水龍頭或花灑掣輔以混合冷水，以便獲 得適合的水溫。...
  • Page 21 故障處理 關於熱水供應及溫度 熱水溫度不穩定  完全開啟供水主閥，確保供水壓力足夠。  增加混合水龍頭的熱水量，避免因熱水流量低於最低熱水流量，而導致燃燒 器關閉。  不能調節熱水溫度 確認使用的遙控器擁有優先選擇權，檢查優先指示燈是否亮起。 設定  爐具運作時，熱水溫度只可設定為 48℃ 或以下。如熱水溫度已設定為50℃ 或以上，熱水溫度只可調低。 關於遙控器及爐具運作  運作指示燈沒有亮起 檢查供電是否正常。  啟動爐具電源後，並按遙控器上的開/關按鈕。  熱水溫度設定自行變 當爐具處於備用狀態超過10分鐘，優先選控權會自動解除。設定溫度為 更 50℃或以上時，於優先選控權解除後，溫度設定將變更為48℃。  沒有使用熱水，但風 燃燒器關閉後，助燃風扇仍維持短暫運作，此屬正常運作。  扇仍然運作 預熱循環功能運作中。 使用中途熄火  完全開啟煤氣錶閥及／或爐具供氣閥。  檢查供氣是否正常。  完全開啟冷水水掣及／或熱水水龍頭。...
  • Page 22 規格 型 號 RBOX16QR RBOX16QL RBOX16R RBOX16L 爐具類別 機動排煙密封式 安裝方式 懸掛式 排氣方式 側排式 機身尺寸－闊 x 高 x 深（毫米） 527 x 231 x 403 重量（千克） 23.5 20.0 燃氣種類 香港煤氣 供氣壓力（千帕） 燃氣接駁 R3/4 冷水 R3/4 熱水 R3/4 水管接駁 （毫米） 預熱循環 R1/2 基...

  • Page 23: Table Of Contents

    Contents Important Safety Instructions …………………………… P. 1 Product Descriptions …………………………………….. P. 5 Operating Instructions …………………………………… P. 11 Maintenance ……………………………………………..P. 17 Trouble Shooting …………………………………………. P. 17 Specifications ……………………………………………... P. 20 Attention! According to the Gas Safety Ordinance of Hong Kong, any gas installation works including the installation of appliances and connection tubing, must be undertaken by registered gas installers who are registered for that appropriate classes and be employed by...

  • Page 24: Important Safety Instructions

    Important Safety Instructions In order to use this appliance safely, please be sure to follow the below guidelines. The following guidelines have an important bearing on safety. Symbols and their meanings are as below. If you ignore this warning sign and act mistakenly, it may incur death, or Danger serious injury and will lead to an imminent danger of fire breaking out.
  • Page 25 Important Safety Instructions Danger 1. Cease use and 2. Open all 3. Call Towngas turn off the gas windows to Emergency meter valve. disperse the Hotline on 2880 gas. 6999 with a Turn off phone outside If you notice a gas leak water tap the premises.
  • Page 26 Important Safety Instructions Caution Regarding installation  Do not install the appliance at outdoor.  Minimize pipe length and avoid dead legs and stagnant corners in hot water pipework.  Minimize the distance between hot water outlet and water tap. ...
  • Page 27 Important Safety Instructions Caution Regarding control unit of appliance  Keep the remote control out of reach of children. It is intended to prevent accidents or damage of appliance. Regarding operation  If appliance is not used for more than one week, drain away stagnant water inside the water pipework before use.

  • Page 28: Product Descriptions

    Product Descriptions RBOX16QR / RBOX16QL Cold water filter Pre-heat circulation connection Drain valve Cold water Air inlet connection with drain pipe connection RBOX16QR Exhaust outlet connection Hot water Gas connection connection (Hong Kong Town Gas) Water pressure relief valve with drain pipe...
  • Page 29 Product Descriptions RBOX16R / RBOX16L Cold water filter Cold water Air inlet connection connection RBOX16R Exhaust outlet connection Hot water Gas connection connection (Hong Kong Town Gas) Water pressure relief valve Gas connection Air inlet connection (Hong Kong Town Gas) RBOX16L Exhaust outlet connection Water pressure relief valve...
  • Page 30 Product Descriptions Remote Control RBOX16QR / RBOX16QL Remote Control Connection  Appliance can be connected to a maximum of two bathroom remote controls (BC-90Q-1H) and 1 kitchen remote control (MC-90-1H).  Appliance comes with 1 bathroom remote control (BC-90Q-1H). ...
  • Page 31 Product Descriptions Bathroom Remote Control (BC-90Q-1H) High Temperature Indicator Operation Indicator Temperature Display  Indicator lights up, when hot  Green indicator lights up in  Display setting of hot water water temperature is set at standby mode. temperature. or above 50°C. ...
  • Page 32 Product Descriptions Bathroom Remote Control (BC-90-1H) High Temperature Indicator Operation Indicator Temperature Display  Indicator lights up, when hot  Green indicator lights up in  Display setting of hot water water temperature is set at standby mode. temperature. or above 50°C. ...
  • Page 33 Product Descriptions Kitchen Remote Control (MC-90-1H) High Temperature Indicator Operation Indicator Temperature Display  Indicator lights up, when hot  Green indicator lights up in  Display setting of hot water water temperature is set at standby mode. temperature. or above 50°C. ...

  • Page 34: Operating Instructions

    First Time Usage of Appliance Check the appliance by following step ❶ to ❹. Fully turn on the cold water supply valve. RBOX16QR / ❶ RBOX16QL Turn on the hot water tap, and check if water is running ❷...
  • Page 35 Operating Instructions Use of Appliance (1) Starting up appliance Operation  After turning on the power supply of appliance, press the ON/OFF indicator button on remote control. Temperature  Temperature display and operation indicator light up. Appliance is display under standby mode. ...
  • Page 36 RBOX16QR and RBOX16QL: Bathroom remote control (I) and bathroom remote control (II) are BC-90Q-1H. RBOX16R and RBOX16L: Bathroom remote control (I) and bathroom remote control (II) are BC-90-1H.  Each remote control can memorize the previous water temperature setting (maximum 48°C) from the remote control with priority.
  • Page 37 Operating Instructions Activation of Pre-heat Circulation Function This function is only applicable to the models RBOX16QR and RBOX16QL, and used together with the bathroom remote control. Model of bathroom remote control is BC-90Q-1H. Pre-heat circulation function will automatically heat up the cold water to the set pre-heat circulation water temperature. Preferred hot water temperature is provided immediately once the hot water tap is turned on.
  • Page 38 Operating Instructions Reminder & Handling for Water Suspension This reminder and handling method are only applicable to the models RBOX16QR and RBOX16QL. (1) During suspension of water supply  Do not turn on the hot water tap to avoid air entering the water Do not pipework.
  • Page 39 Reminder of Adjusting Hot Water Temperature  RBOX16QR / RBOX16QL / RBOX16R / RBOX16L are capable to deliver a flow rate of 15.5 L/min (at 25°C temperature rise) hot water. To suit bathing purpose of different seasons, you may adjust hot water temperature through remote control.

  • Page 40: Maintenance

    After turning off and then turn on the remote control, reactivate the pre-heat circulation function for Pre-heat circulation system fault several times. If the fault still persists, please (for RBOX16QR / RBOX16QL only) contact customer service. Electronic control fault or failure Please contact customer service.
  • Page 41 (applicable models RBOX16QR and RBOX16QL only) Start up time is required from activation of function to reach the set pre- heat circulation temperature, therefore, hot water cannot be supplied immediately.  After turning on the power supply, press the ON/OFF button on remote control.
  • Page 42 Trouble Shooting Issues of hot water supply and temperature Hot water  Fully turn on the main water supply valve to ensure sufficient water temperature is pressure. unstable  Increase hot water flow of mixing-type faucet to avoid the hot water flow lower than the minimum hot water flow that burner will be turned off.

  • Page 43: Specifications

    Specifications Model RBOX16QR RBOX16QL RBOX16R RBOX16L Appliance Type Fan Draught Room-sealed Type Installation Type Ceiling-mounted Type Flue Type Side Flued Type 527 x 231 x 403 Dimension - W x H x D (mm) Weight (kg) 23.5 20.0 Gas Type...
  • Page 44 202201...
