TGC TNJW221TFQL User Manual

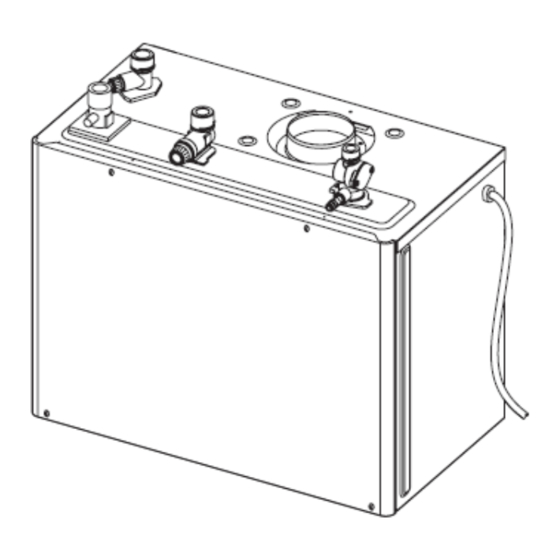

Instantaneous gas water heater
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
即熱式氣體熱水爐
Instantaneous Gas Water Heater
型號 Model : TNJW221TFQL / TNJW221TFL
TNJW161TFQL / TNJW161TFL
使用說明書
User Manual
香港煤氣適用
For Hong Kong Town Gas

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TNJW221TFQL and is the answer not in the manual?

Questions and answers

Related Manuals for TGC TNJW221TFQL

Summary of Contents for TGC TNJW221TFQL

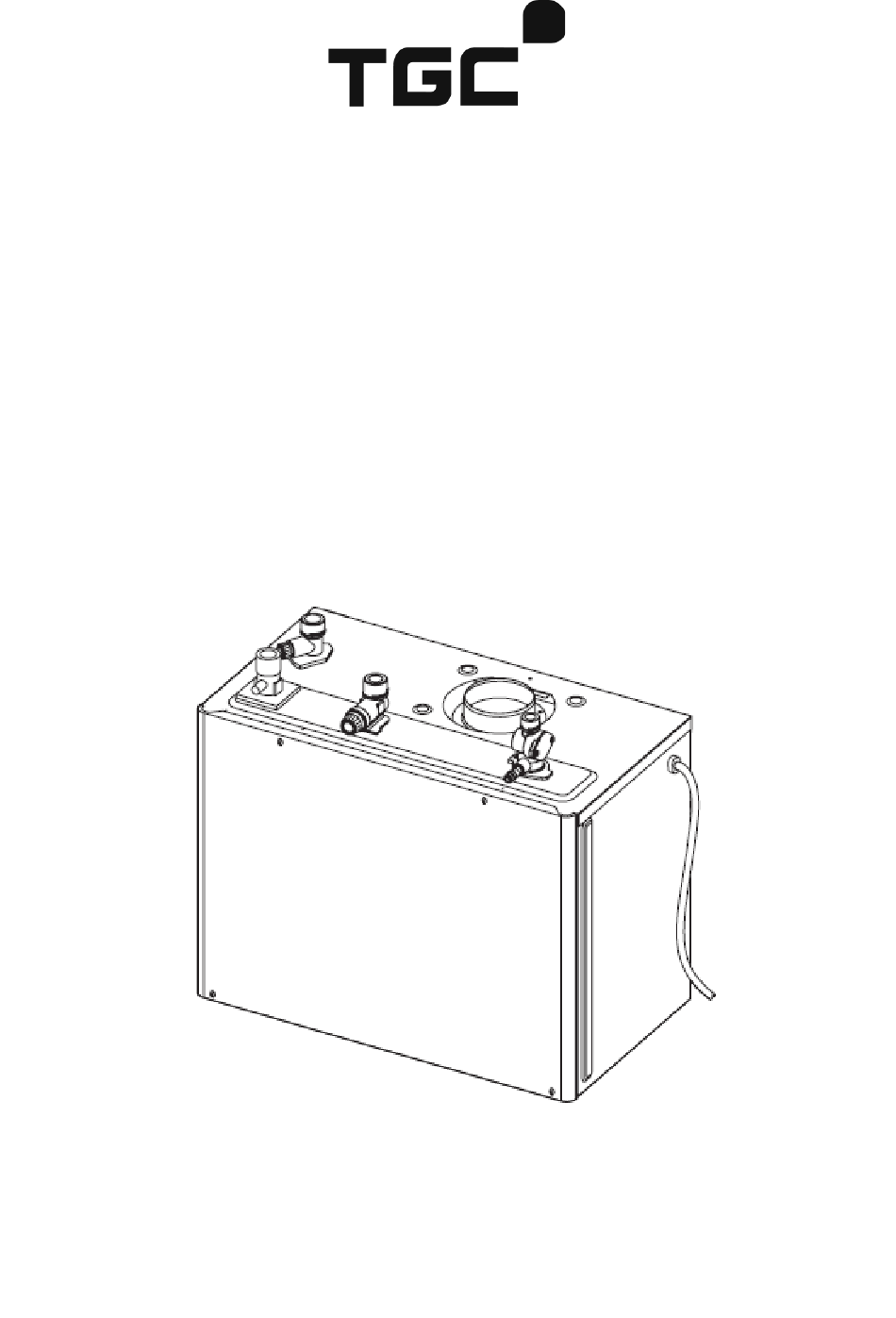

  • Page 1 即熱式氣體熱水爐 Instantaneous Gas Water Heater 型號 Model : TNJW221TFQL / TNJW221TFL TNJW161TFQL / TNJW161TFL 使用說明書 User Manual 香港煤氣適用 For Hong Kong Town Gas...
  • Page 2 目錄 重要安全指示 …………………………………………………………… 第 頁 產品介紹 ………………………………………………………………….. 第 頁 操作指示 ………………………………………………………………….. 第 頁 保養 …………………………………………………………………………. 第 頁 故障處理 ………………………………………………………..………… 第 頁 規格 ………………………………………………………………………..第 頁 注意! 根據香港氣體安全條例，任何氣體裝置工程，包括爐具和接駁喉管的安裝， 必須由註冊氣體裝置技工執行， 而該技工已於相關的氣體工程類別註冊及受 聘於註冊氣體工程承辦商。...

  • Page 3: 重要安全指示

    重要安全指示 為安全使用本熱水爐，請遵照下列各項指示。有關符號的意思如下： 危險 若忽視此警示，並作出錯誤行動，可能引致死亡、嚴重受傷和爆炸的危險。 警告 若忽視此警示，並錯誤使用爐具，可能引致死亡、嚴重受傷和火警發生。 注意 若忽視此警示，並錯誤使用爐具，可能會引致受傷和財物損毀。 上述描述所導致的受傷及財物損毀情況，請參考下列詳細描述。  受傷：出現受傷，燙傷和觸電危險，需要送院治理。  財物損毀：對房屋、傢俱和寵物造成廣泛損毀。 危險、警告、注意 禁止 切勿觸摸 必須執行 切勿拆開 必須接到地線 危險 若果發現爐具出現問題 開  當使用熱水爐時，若發現異常的火焰、氣味或特別的聲音，請 關閉 立即關閉熱水龍頭及煤氣錶掣，並通知煤氣公司安排檢修。  關 在發生地震或火災時，請立即停止操作熱水爐。 1. 關閉水龍頭 2. 關閉煤氣錶掣 請勿將排氣管的出口置於室內  排氣管的出口必須面向室外地方。 排氣管出口 關閉 關閉 水龍頭 煤氣錶掣...
  • Page 4 重要安全指示 警告 請小心看管兒童  流放熱水到浴缸時，切勿讓兒童在浴室玩耍，以免兒童不小心掉進浴缸，引致危險。  切勿讓兒童單獨洗澡。 切勿自行拆卸、維修或改裝爐具  熱水爐的安裝、維修及其他附帶工程，必須由受僱於註冊氣體工程承辦商及領有適當級別的註冊氣 體裝置技工進行，以免造成危險或損毀爐具。 切勿遮蓋排氣管的出口  切勿因建築更改引至排氣口位於室內，以避免引致一氧化炭中毒或火警危險。 注意 請依照下列指示以防燙傷  當使用熱水後，立即開啟熱水龍頭或迅速減慢熱水流出 時，熱水可能會突然噴出。為避免燙傷危險，切勿將熱水 直接噴灑在頭和身體上。  當使用花灑時，請先用手確認水溫。切勿直接將熱水噴灑 在頭或身體上。  切勿觸摸煙囪或排氣管，避免燙傷。 先用手確認水溫 切勿觸摸排氣管 遵照下列的指示，避免火警發生  如圖所示，請將物件與爐具保持適當距離。  切勿於熱水爐或煙囪周圍擺放或使用易燃物品、揮發 性物質或噴霧器。 有關用途  熱水爐供應熱水給浴室或廚房使用，切勿用作其他用途， 以免發生意外或損壞爐具。  請勿將長期儲存於熱水爐內的水，用作飲用或煮食用途。  為免縮短熱水爐的壽命，請勿用於商業用途。...
  • Page 5 重要安全指示 注意 有關安裝  嚴禁安裝於室外地方。  請盡量縮短熱水喉管的長度，以及避免水管有可能導致閉塞及滯水的地方。  盡量縮短熱水出口與水龍頭的距離。  安裝煙囪時，確保排出的煙氣不會直接排向外牆、窗戶、玻璃、鋼門或鋁窗框等物件，這會引致 物件變形及變色。 有關熱水爐遙控器  請勿讓小孩隨意按動熱水爐的遙控器。避免造成意外或損毀爐具。 預防病菌滋生(例如：退伍軍人病菌)  若熱水爐已停用超過一星期，於使用前，應將滯留於水管內的水先排走。  進行排水時，請盡量避免產生水霧，應使用延伸水管連接出水口及排水位。  排水方法 (第 ii 及 iii 點只適用於備有循環功能的型號) : i) 關閉熱水爐，將距離熱水爐最遠的熱水水龍頭完全開啟 1 分鐘 ii) 關閉熱水龍頭，將水溫設定在 50℃，開啟熱水爐和啟動循環狀態 3 分鐘 iii) 將水溫設定在 40℃，然後關閉熱水爐，再次全開該熱水龍頭 1 分鐘 ...

  • Page 6: 產品介紹

    TNJW221TFQL / TNJW161TFQL TNJW221TFL / TNJW161TFL ( *不設循環回流接口 ) 進水閥 熱水接口 排氣接口 進風接口 煤氣掣 水洩壓閥 煤氣接口 * 循環回流接口 進水接口 供水過濾器 排水栓 遙控器 浴室遙控器 厨房遙控器 浴室遙控器 RC-80B RC-80K RC-80BQ 隨爐附件 TNJW221TFQL / TNJW161TFQL 型號附有一個 RC-80BQ 浴室遙控器 TNJW221TFL / TNJW161TFL 型號附有一個 RC-80B 浴室遙控器...
  • Page 7 產品介紹 隨爐附送一個浴室遙控器: RC-80BQ (TFQL 系列) 或 RC-80B (TFL 系列)  TNJW221TFQL 及 TNJW161TFQL 最多能接駁兩個浴室遙控器(兩個 RC-80BQ 或 RC-80BQ 及 RC-80B 各一 個) 及一個 RC-80K 廚房遙控器。  TNJW221TFL 及 TNJW161TFL 最多能接駁兩個 RC-80B 浴室遙控器及一個 RC-80K 廚房遙控器。  額外浴室遙控器( RC-80BQ 或 RC-80B )及廚房遙控器 ( RC-80K ) 可供選購。...
  • Page 8 產品介紹 浴室遙控器 (RC-80B) TGC指示燈 運作指示燈  當遙控器開啟時，綠色TGC  當熱水爐運作時，運作指示 指示燈便會亮起來，熱水爐 燈便會由綠色變為黃色。 準備中。 高溫指示燈 ℃  當熱水溫度設定至50 以 上，紅色指示燈便會亮起 來。 溫度顯示  顯示熱水溫度設定 水溫調較按鈕  若熱水爐出現異常時，會顯 示故障信號。  用作設定熱水溫度。 開/關按鈕  用於開啟或關閉熱水爐。 優先按鈕/優先指示燈  按下按鈕開啟熱水爐，溫 度顯示及優先指示燈會亮  按下按鈕轉變遙控器的選控 起。 權。  擁有選控權的遙控器可按...
  • Page 9 產品介紹 廚房遙控器 (BC-80K) TGC指示燈 運作指示燈  當遙控器開啟時，綠色TGC  當熱水爐運作時，運作指示 指示燈便會亮起來，熱水爐 燈便會由綠色變為黃色。 準備中。 高溫指示燈 ℃  當熱水溫度設定至50 以 上，紅色指示燈便會亮起 來。 溫度顯示  顯示熱水溫度設定 水溫調較按鈕  若熱水爐出現異常時，會顯 示故障信號。  用作設定熱水溫度。 開/關按鈕  用於開啟或關閉熱水爐。 優先指示燈  按下按鈕開啟熱水爐，溫度 顯示及優先指示燈會亮起。  擁有選控權的遙控器上的優  擁有選控權的遙控器可按此 先指示燈會亮著。...

  • Page 10: 操作指示

    操作指示 初次使用時，請按步驟 至 ，檢查爐具。 . 打開入水掣。 打開熱水龍頭，檢查有水流後再關閉。 熱水龍頭 完全打開煤氣閥。...
  • Page 11 操作指示 注意  為避免燙傷，淋浴時請先用手確認水溫，切勿將熱水正接噴灑往頭部和身上。  為避免燙傷，使用高溫的熱水後，水管中仍存有高溫熱水，再次使用熱水時，請務必先用手確認熱 水的溫度後才使用。  長時間不使用熱水爐時，請關閉電源、進水閥、供氣閥。 熱水溫度設定及選控權轉換 你可以使用任何遙控器操作本熱水爐。 遙控器 1) 開啟熱水爐  開啟熱水爐的電源後，按遙控器上的開/關按鈕。  溫度顯示屏亮著，而 TGC 和運作指示燈將會同時亮起。 溫度顯示  用作啓動開關的遙控器即擁有溫度選控權，其優先指示燈會亮著。 優先指示燈  安裝後首次使用時，預設溫度 42℃ 顯示於顯示屏上。  當優先指示燈閃爍時，不能改變遙控器的選控權。 開/關按鈕 2) 設定熱水溫度  熱水溫度可於擁有選控權的遙控器調較，其優先指示燈會亮著。  按 鍵調高水溫，或按 鍵調低水溫。 。...
  • Page 12 操作指示 3) 使用熱水  當開啟熱水水龍頭時，熱水爐立即運作，運作指示燈轉為黃色。  熱水流量少於每分鐘 2 公升，燃燒器便會關閉。  熱水爐運作時，熱水溫度設定不可高於 48℃。  熱水爐運作時，如溫度設定在50℃或 以上，只可下調溫度定。 警告 小心燙傷 以花灑淋浴時，應先用手試試水溫，然後才灑向面部和身體。 ● 設定為 50℃或 60℃時， 約 10 秒鐘閃爍 ●  高溫指示燈點亮 點亮著  溫度顯示閃爍約 10 秒鐘。 請確認顯示的溫度後再行使用。 ● 使用 50℃或 60℃，高溫設定時，請特別當心。...
  • Page 13 操作指示 4) 轉換選控權(安裝多個遙控器的場合)  安裝兩個或以上(最多三個)的遙控器，只有在優先指示燈亮起的遙控器才可設定熱水溫度，以防止燙傷意外 發生。  當浴室遙控器擁有選控權，其優先指示燈會亮起，而其他遙控器的指示燈會閃爍。  當廚房遙控器擁有選控權，其優先指示燈會亮起，而其他遙控器的指示燈會熄掉。  當熱水爐運作中，不可改變選控權。 按下廚房遙控器「開/關」按鈕時，你便 按下廚房遙控器的「開/關」按 可改變把優先功能轉至廚房遙控器。 鈕，將選控權轉至廚房遙控器。 （當熱水爐運作時，不能轉換選控權） （當熱水爐運作時則不能轉換） 按下浴室遙控器優先按鈕時， 從廚房遙控器取回選控權。  每個遙控器會記存其最後的溫度設定( 最高48℃ )，當取得選控權，顯示屏會展示出先前溫度設定。  當熱水爐處於備用狀態超過10分鐘，選控權會自動解除，所有優先指示燈會熄掉。再使用熱水時，熱水爐會 按照最後擁有選控權的遙控器所設定的溫度提供熱水。  於50℃或60℃的設定溫度時，當選控權解除時，溫度設定將改變為48℃。 如需取得選控權： 按下優先按鈕，優先 按下開/關按鈕，優先 燈號亮著。 燈號亮著。 5) 停止操作 擁有選控權的遙控器才能關閉熱水爐。  按下 按鈕，溫度顯示屏及所有指示燈會關掉。 開/關...
  • Page 14 操作指示 6) 開啟預熱功能 (RC-80BQ) 警告 啟動預熱功能後，系統便會連續運作直至預熱按鈕按停。 ● 運作期間無須有優先選控權亦可進行保溫。但須留意，選 控權及溫度設定可能已改變，在你使用熱水前，先察看遙 控器所顯示的設定溫度，以避免燙傷。 即使將選控權轉到廚房遙控器，預熱功能仍會按照先前擁 ● 有選控權的浴室遙控器所設定的溫度繼續運作。 RC-80BQ 不能與 TNJW221TFL 或 TNJW161TFL 連接 啟動預熱功能 1. 按下開/關按鈕  若顯示屏未有亮著，請按下遙控器的開/關鈕開啓熱水爐，溫度顯 示屏和運作顯示燈便會亮起。  溫度顯示屏會顯示先前溫度設定，初次的溫度設定是 42℃。 2. 檢查溫度設定選控權  如設置兩個或以上的遙控器，請確定優先指示燈亮著。  如熱水爐不在使用中，按下開/關按鈕或優先按鈕取得選控權。  擁有選控權的遙控器可設定溫度。 優先指示燈...
  • Page 15 操作指示 3. 預熱水溫設定  在管道內的水，將被加熱及保溫至所設的溫度。 溫度設定  即使將溫度設在 50℃以上，預熱水溫最高 50℃。 調高溫度 調低溫度 優先指示燈亮著 4. 按下預熱按鈕  當預熱按鈕顯示燈亮起，熱水爐會自動運作將水加熱至設定溫度。  要停止預熱功能，只需再按下預熱按鈕，預熱指示燈亦會關掉。 點亮 警告 小心燙傷 在預熱運轉的情況下，將設定溫度從高溫（50℃）降低到 48℃以下低溫時，暫時還會排放溫度較 高的熱水，請注意水溫，以免燙傷。...
  • Page 16 操作指示 7) 暫停供水 若使用 TNJW221TFQL 或 TNJW161TFQL，當水源暫停供應，請注意以下事項。 1. 當暫停供水 切勿開啟熱水水龍頭，以免空氣進入水管。  2. 當水源恢復供水 i) 開啟距離熱水爐最遠的熱水水龍頭，以將水管內的空氣排出。 ii) 若空氣未有從熱水水龍頭內排出，請關閉熱水水龍頭。 iii) 開啟遙控器，控下預熱按鈕，啟動預熱功能。 iv) 若預熱功能運作一段時間後未有發現問題，便可結束以上步驟。 3. 當開啟預熱功能，故障信號“63”閃爍時： i) 如何再啟動預熱功能 水管內存有空氣，請按開/關按鈕兩下，然後按預熱按鈕，再次  開啟預熱功能。 請重覆以上動作直至故障信號“63”停止出現。  ii) 如何排去水管中空氣 開啟距離熱水爐最遠的熱水水龍頭，以將水管內的空氣排出。  鬆開循環回流接口的排水栓，並將空氣從排氣喉排出，當空氣排  出後，將排水栓重新擰緊。 開啟遙控器，按下預熱按鈕，啟動預熱功能。  排水栓...
  • Page 17 過度沸騰：當熱水溫度高於 90℃，熱水熱敏電阻的信號將傳送到主控器停止供氣。  水流量感應裝置：若進入的水流受到阻隔或被中止，水流量感應器會停止傳送磁脈衝信號到主控器, 並  停止供氣。 過熱保護：若熱交換器燒毀或溫度高達 184℃時，便會觸動溫度保險絲，停止熱水爐運作。  防止過高水壓裝置：若熱水爐內的水壓高於 2100kPa(TFQL 型號：1000kPa)，置於熱水出口的洩壓閥  會打開，釋放已累積的壓力，待水壓降回 1700kPa(TFQL 型號：700kPa)的水平才會關閉。 助燃風扇轉速檢查：風扇的轉速由檢速器所監測；若風扇轉速與要求速度有所偏差，信號將會傳送到主  控器，而轉速亦會作出相應的調整。 恆溫熱水爐調控熱水溫度提示 TNJW221TFQL/TFL 熱水爐可以提供每分鐘 22 公升流量, TNJW161TFQL/TFL 熱水爐可以提供每分鐘  18 公升流量，升溫 25℃ 的熱水，適合在不同季節的一般沐浴使用。您可以在遙控器設定所需的熱水溫 度，熱水爐將會自動調控出水溫度。但是在一些特殊情況下，除通過遙控器設定熱水溫度外，可同時調 節水流量，以便達到所需溫度。 在冬季偶有極寒冷的天氣，自來水的溫度可能過低或熱水流量過大，熱水爐的出水溫度可能低於設定的  溫度，您可以調節水龍頭或花灑掣來減少熱水流量，以便獲得適合的水溫。 在夏季偶有極炎熱的天氣，自來水的溫度可能過高或水流量過小，出水溫度可能高於設定的溫度，您可  以調節水龍頭或花灑掣來增加熱水流量，或輔以混合冷水，以便獲得適合的水溫。...
  • Page 18 保養 日常檢查和清潔 關於檢查，請關閉熱水爐後才進行。 使用熱水後，熱水爐內部的熱水處於高溫狀態，因此，請在熱水爐冷卻之 後再進行檢查。 皆在預防燙傷。 定期檢查 是否在熱水爐及煙囪的周圍放置了衣物、紙 檢查 張、木材、煤油、噴霧罐等易燃物品？ 請勿(於熱水爐和煙囪周圍)放置易燃物品。 * 使用時熱水爐外表面是否有異常現象？ * 使用時熱水爐內是否有異常聲音？ 檢查 * 熱水爐及進、出水口管是否漏水？ 出現上述現象時請立即與煤氣公司聯系。 排氣筒是否出現鬆脫、損壞及灰塵堵塞等情 檢查 不要在排氣筒出現鬆脫、損壞或堵塞的狀態 定期清潔 熱水爐主機 熱水爐外殼的污漬，可用濕布擦拭，然後抹乾。 當污漬較嚴重時，可用中性洗滌劑擦拭。 遙控器 遙控器的表面出現污漬時，請用濕布擦拭。 切勿使用溶劑及油性洗滌劑清潔遙控器，這會導致變形。  遙控器為防水型，但不要向遙控器噴水。 ...

  • Page 19: 故障處理

    故障處理 關於溫度的問題 煤氣掣、入水掣是否全部打開？  即使打開熱水龍頭也不排放熱水 是否出現停水？  熱水龍頭是否充分打開？  供水過濾器是否被雜物等堵塞？  遙控器是否已開啟？  電力供應出現了中斷？  TNJW221TFQL/TFL, TNJW161TFQL/TFL 非即時提供熱水 〈沒有啟動預熱功能〉 由於熱水爐到熱水龍頭有一段距離，所以要稍等片刻才有熱水流  出。 TNJW221TFQL, TNJW161TFQL 〈啟動預熱功能〉 從按下預熱按鈕到管路內的熱水溫度達到設定溫度需要一定時  間。 煤氣掣、入水掣是否全部打開？  水溫過熱 出水溫度設定是否合適？  進水溫度較高和水流過低時，水溫可能會過熱，將熱水龍頭打開  到最大，使熱水溫度穩定。 煤氣掣、入水掣是否全部打開？  水溫過底 出水溫度設定是否合適？...
  • Page 20 故障處理 有關熱水供應問題 如果在使用熱水爐的過程中，其他地方也同時使用熱水，那麼熱  熱水流量出現變化 水量會出現減少，按供水壓力及管道狀況，有時會出現熱水量驟 然減少或暫時停水的情況，但是片刻後就會穩定。 根據熱水龍頭的種類，也有流出的熱水量出現變化的產品，如一  開始流出的熱水量很多，然後趨於穩定等。 為了穩定熱水的溫度，熱水爐會先排放少量熱水，待穩定後再增  加水量。 關於遙控器 是否電力供應出現了中斷？  TGC 和 ON 指示燈沒點亮 如果熱水爐在待用的情況下經過 10 分鐘，若溫度設定在 50℃或  遙控器的溫度顯示出現變化 60℃，會自動變為 48℃。 關於聲音 沒有使用熱水，但是有風扇及水 在燃燒器停止運作後，風扇仍有短時間的轉動，這是正常。  泵的運轉聲音 預熱運作進行中。 ...
  • Page 21 故障處理 其他 煤氣掣、入水掣是否全部打開？  使用中途熄火 是否出現停水？  熱水龍頭是否充分打開？  煤氣供應是否中斷？  煙氣中的水蒸氣凝結成霧氣，就像冬天呼出霧氣 一樣。  寒冷天氣時，煙囪冒出白色煙霧 水中溶解的空氣受熱釋出氣泡，這是正常現象。  熱水出現白色渾濁 水洩壓閥有水短暫流出 水洩壓閥啟動釋放熱水爐過大壓力。若問題持續，聯絡煤氣  公司進行維修。...
  • Page 22 故障內容 處理方法 關閉熱水龍頭，關掉遙控器，重新啟動開關按鈕後便 連續燃燒 60 分鐘 可再運作。 請致電煤氣公司客戶服務熱線 殘火檢測 關掉遙控器，然後檢查煤氣閥是否開啟，而煤氣供應 是否中斷。若煤氣供應正常，重新開啟遙控器，當開 和關熱水龍頭數次後(每次開關相隔約10秒)，沒有出 點火失誤 現故障顯示，說明熱水爐可以正常使用。如故障信號 仍然存在，請致電煤氣公司客戶服務熱線。 關掉遙控器，然後檢查煤氣閥是否開啟，而煤氣供應 是否中斷。若煤氣供應正常，重新開啟遙控器，當開 和關熱水龍頭數次後(每次開關相隔約10秒)，沒有出 熄火安全裝置啟動 現故障顯示，說明熱水爐可以正常使用。如故障信號 仍然存在，請致電煤氣公司客戶服務熱線。 請致電煤氣公司客戶服務熱線 過熱保護裝置啟動 請致電煤氣公司客戶服務熱線 沸騰保護裝置啟動 請致電煤氣公司客戶服務熱線 殘火安全裝置啟動 請致電煤氣公司客戶服務熱線 入水熱敏電阻斷接或短路 請致電煤氣公司客戶服務熱線 熱水熱敏電阻斷接或短路 請致電煤氣公司客戶服務熱線 熱交換熱敏電阻斷接或短路 循環水流感應器出現問題 請致電煤氣公司客戶服務熱線 (只適用於TNJW221TFQL 及 TNJW161TFQL) 請致電煤氣公司客戶服務熱線 助燃風扇故障...
  • Page 23 故障處理 故障信號 故障內容 處理方法 進行以下程序重啟循環泵運作: 1. 按下遙控器開/關按鈕關機，然後再按開/關按鈕 開機。 2. 按下預熱按鈕運行循環泵。 3. 反覆進行這一操作，直至故障信號「63」消失。 4. 如果故障信號消失，就停止預熱運轉。 即使在上述方法下故障信號依然存在時 循環泵出現問題 1. 按下開/關按鈕關機。 (只適用於TNJW221TFQL 及 2. 打開離熱水爐最遠處的熱水龍頭，排放管道所有 TNJW161TFQL) 空氣，然後關閉熱水龍頭。 3. 打開循環回流管的排水栓，排出空氣。 4. 排出空氣後，關閉排水閥。 5. 按下開/關按鈕開機，並按下預熱按鈕開啟預熱功 能。 6. 如果故障顯示消失，就停止預熱運轉。 如果故障信號仍然出現，請致電煤氣公司客戶服務熱線 請致電煤氣公司客戶服務熱線 旁通水流伺服閥出現問題 請致電煤氣公司客戶服務熱線 控制部件出現問題 請致電煤氣公司客戶服務熱線 控制部件出現問題...
  • Page 24 規格 TNJW221TFQL TNJW161TFQL 型號 TNJW221TFL TNJW161TFL 安裝 獨立式/掛牆式/懸掛式 熱水爐種類 機動排煙密封式 排氣方向 頂排 尺寸（毫米） 480(闊) x 360 (高) x 265 (深) 重量（千克） TFQL型號 : 22.5 / TFL 型號 : 18.5 燃氣種類 香港煤氣 供氣壓力（千帕） １.５ 煤氣 R 3/4 冷水 R 3/4 基本規格...

  • Page 25: Table Of Contents

    Contents Important Safety Instructions ………………………………….. Product Description ………………………………………………... Operating Instructions ……………………………………………. Maintenance ……………………………………………....Trouble Shooting ……………………………………………………. Specifications ……………………………………………....Attention! According to the Gas Safety Ordinance of Hong Kong, any gas installation works including the installation of appliances and connection tubing, must be undertaken by registered gas installers who are registered for that appropriate classes and be employed by registered gas contractors.

  • Page 26: Important Safety Instructions

    Important Safety Instructions In order to use this appliance safely, please follow the following instructions . Meanings of the symbols are as follows. If you ignore this warning sign and act mistakenly , it may incur death, serious injury and Danger explosion risk.
  • Page 27 Important Safety Instructions Warning Care to be taken with children  Do not allow children to bath alone. Self disassembling, repairing and modification of appliance are strictly forbidden  who are registered for that appropriate classes and be employed by registered gas contrac- tors in order to avoid danger and appliance damages.
  • Page 28 Important Safety Instructions Caution Regarding installation  Do not place or install it at outdoor.  Minimize pipe length and avoid dead legs and stagnant corners in hot water pipework.  Minimize the distance between hot water outlet and water tap. ...

  • Page 29: Product Description

    Water Drain Valve Remote Control Unit Bathroom Kitchen Bathroom Remote Control Remote Control Remote Control RC-80B RC-80K RC-80BQ Accessory : One RC-80BQ bathroom remote control for model TNJW221TFQL / TNJW161TFQL One RC-80B bathroom remote control for model TNJW221TFL / TNJW161TFL...
  • Page 30 One bathroom remote control is included in the package: RC-80BQ ( for TFQL series) or RC-80B ( for TFL series)  TNJW221TFQL and TNJW161TFQL can be connected to a maximum of two bathroom remote controls ( two RC-80BQ or one RC-80BQ and one RC-80B )and one kitchen remote control RC-80K.
  • Page 31 TGC Indicator  While the heater is in use,  When the remote control is ON indicator is changed turned on, green TGC indicator lights up. The from green to yellow. water heater is ready for use. High Temperature Indicator Temperature Display ...
  • Page 32 Kitchen Remote Control ( RC-80K ) TGC Indicator ON Indicator  When the remote control is  While the heater is in use, turned on, green TGC a ON indicator is indicator lights up. The changed from green to water heater is now ready yellow.

  • Page 33: Operating Instructions

    Operating Instructions When using for the first time, follow steps to check appliance. Fully open the cold water supply valve. Open the hot water tap. Check water flow and close tap. Hot water tap Fully open the gas valve.
  • Page 34 Switch on power supply of water heater and press ON/OFF button on remote Remote Control control.  Temperature display lights up and the TGC and the ON indicators light up in green at the same time.  The remote control used for turning on acquires priority of temperature...
  • Page 35 Operating Instructions Use of hot water  When turn on hot water tap, water heater operates automatically, ON indicator lights up in yellow.  When hot water flow is less than 2 L/min, the burner will be shut down.  When water heater is operating, hot water temperature cannot be set above 48℃.
  • Page 36 Operating Instructions Change of priority (for installation of multiple control units)  When two or more (maximum three) remote controls are installed, only the remote control with priority can adjust the hot water temperature. This is to avoid scalding incident. ...
  • Page 37 Operating Instructions Turn on pre-heat function (RC-80BQ) BC-80BQ cannot be connected to TNJW221TFL or TNJW161TFL Turn on preheat function 1. Press the ON/OFF Button  If the temperature display is not on, press the ON/OFF button to switch on water heater, temperature display and ON indicator light up. ...
  • Page 38 Operating Instructions 3. Set preheat temperature  Water in piping is heated up and kept warm at the selected water tem- perature setting. Temperature setting  Maximum preheat water temperature is 50℃ even the temperature set- ting is above 50℃. Decrease Increase temperature...
  • Page 39 Operating Instructions 7) Suspension of water supply Please take note of the following when the water supply is suspended for TNJW221TFQL or TNJW161TFQL. 1. When the water supply is suspended  Do not turn on the hot water tap because there is a possibility of air entering the water piping.
  • Page 40 Temperature Modulation Water Heater Temperature Setting Reminder  TNJW221TFQL/TFL water heaters are capable to deliver 22 L/min hot water, TNJW161TFQL/TFL water heaters are capable to deliver 18 L/min hot water at 25℃ temperature rise. They are suitable for usual bathing purpose for all seasons.

  • Page 41: Maintenance

    Maintenance Daily inspection and cleaning Be sure to switch off the water heater when performing inspection. After using hot water, the water within the unit is extremely hot. Wait until the water cools sufficiently before performing inspection. To prevent scalding. Regular Inspection Are there any objects around the water heater or the flue terminal such as...

  • Page 42: Trouble Shooting

    Is the water strainer clogged？  Is the remote control turned on？  Is power supply interrupted？ TNJW221TFQL/TFL, TNJW161TFQL/TFL Not instant not water supply 〈When not preheating〉  Due to the distance from the water heater to the hot water tap, some time is required before the water becomes hot.
  • Page 43 In order to stabilize the temperature of hot water, the water heater controls the volume of hot water by discharging little at first and discharging fully when the temperature becomes stable. Problems concerning the remote controls TGC and ON indicator do not  Is power supply interrupted? light The selected temperature setting ...
  • Page 44 Trouble Shooting Others Burner is extinguished during use  Are the gas valve and water supply valve fully opened?  Is there interruption of water supply?  Is the hot water tap opened sufficiently?  Is gas supply interrupted? During the cold season, white ...
  • Page 45 Disconnection or short circuit of the Contact Towngas Customer Service Hotline heat exchanger thermister Trouble with the water flow sensor of circulation Contact Towngas Customer Service Hotline (TNJW221TFQL, TNJW161TFQL only) Trouble with combustion fan motor Contact Towngas Customer Service Hotline...
  • Page 46 : Trouble with circulation pump 1. Press the ON/OFF button to turn off appliance. (TNJW221TFQL and TNJW161TFQL 2. Open the hot water tap furthest from the water heater only) and discharge all air in piping. Close the hot water tap then.

  • Page 47: Specifications

    Specifications TNJW221TFQL TNJW161TFQL Model TNJW221TFL TNJW161TFL Installation Free Stand/ Wall-mounted/ Ceiling Mounted Water Heater Type Fan Draught Room Sealed Flue Direction Top Flue Dimensions（mm） 480 (W ) x 360 (H) x 265 (D) Weight（kg） TFQL model: 22.5 / TFL model : 18.5...
  • Page 48 201905...
